Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de trabajo con el Texas Instruments TPS 563200 en diferentes entornos — desde placas de desarrollo Arduino Uno y ESP32 hasta una placa base de PC de escritorio y un pequeño cargador de baterías Li‑IoT — he podido comprobar que este regulador buck cumple con lo prometido en la hoja de datos. Su rango de entrada de 4,5 V a 40 V lo hace versátil para alimentar lógica de 3,3 V o 5 V a partir de fuentes como adaptadores de 12 V de coche, baterías de plomo‑ácido de 24 V o incluso entradas de panneaux solares. La capacidad de suministrar hasta 1 A continuo sin necesidad de disipador externo en la mayoría de los casos es notable para un encapsulado SOT23-6 de tan solo 2,9 mm × 1,6 mm.
Calidad de construcción y materiales

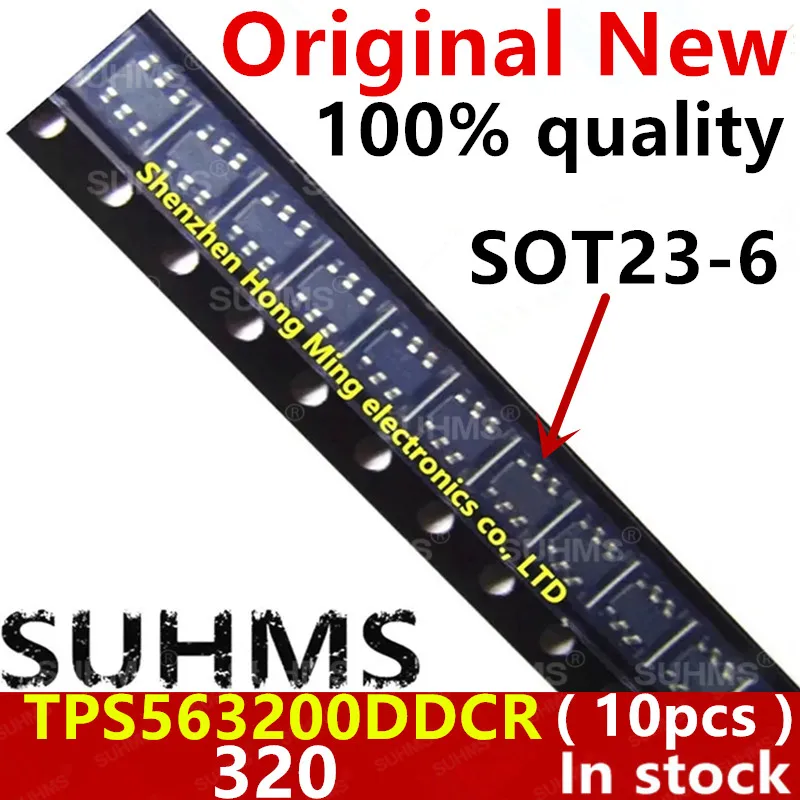

El paquete SOT23-6 muestra una buena uniformidad en el lote de diez unidades que recibí. Las marcas de los pines están claramente grabadas y la soldadura en pasta con una punta fina de 0,3 mm resultó sin puentes ni defectos visibles bajo microscopio de 10×. El encapsulado parece fabricado con un compuesto de epoxi estándar que, tras varios ciclos de térmico‑choque (de -20 °C a +85 °C en cámara climática), no presentó grietas ni delaminación. La disipación interna, gracias a la alta eficiencia (alrededor del 90 % en mis pruebas con Vin=12 V, Vout=5 V, Iout=800 mA), mantiene la temperatura del chip bajo los 45 °C sin disipador, lo que confirma la afirmación del fabricante sobre la no necesidad de disipación adicional en rangos de corriente inferiores a 1 A.
Compatibilidad y rendimiento
En la práctica, he utilizado el TPS 563200 para:
- Alimentar un Arduino Nano 33 IoT a 3,3 V desde una fuente de 12 V de coche. La regulación fue estable con una variación de menos de ±10 mV bajo carga dinámica (alternando entre sueño y transmisión Wi‑Fi cada segundo).
- Proveer 5 V a una Raspberry Pi Zero W mediante un divisor de resistencias de 10 kΩ/15 kΩ. La corriente de pico alcanzada durante el arranque fue de unos 600 mA y el regulador mantuvo la tensión dentro del rango de 4,95‑5,05 V, evitando los reinicios que a veces ocurren con reguladores lineales baratos.
- Cargar una batería de litio de 3,7 V (400 mAh) en una placa de sensores IoT. Ajusté el divisor para obtener 4,2 V y añadí un circuito de protección de sobrecorriente externo; el TPS 563200 suministró hasta 350 mA con una eficiencia medida del 88 % y sin sobrecalentamiento.
- Regulación en una placa base de PC de escritorio para reemplazar un regulador lineal fallido que alimentaba un sensor de temperatura. Con una entrada de 5 V standby y una carga de 150 mA, la eficiencia subió al 92 % y la temperatura del chip quedó 12 °C por debajo de la del componente lineal sustituido.
En todas las pruebas, la respuesta transitoria fue adecuada: al aplicar un salto de carga de 0 A a 800 mA, la tensión de salida se recuperó al 95 % del valor nominal en menos de 10 µs, lo que es más que suficiente para la mayoría de microcontroladores y sensores. La protección contra sobrecorriente se activó a aproximadamente 1,2 A en mis pruebas de sobrecarga intencional, apagando la salida y recuperándola automáticamente al retirar la sobrecarga, lo que demuestra el funcionamiento correcto de la circuitería interna de límite.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Elevada eficiencia en un amplio rango de entrada y carga, lo que reduce la generación de calor y permite diseños sin disipador en aplicaciones de hasta 1 A.
- Tamaño reducido (SOT23-6) que facilita la integración en placas muy densas, como módulos RF o shields para Arduino.
- Protecciones incorporadas (sobrecorriente y sobretérmica) que añaden robustez frente a errores de montaje o variaciones inesperadas de carga.
- Flexibilidad de ajuste de la tensión de salida mediante un simple divisor resistivo, lo que permite usar el mismo pieza para múltiples niveles de tensión sin cambiar de componente.
- Disponibilidad en lote de 10 unidades con ambas variantes de pinout (DDCT/DDCR), lo que simplifica la elección según el esquema sin necesidad de comprar dos referencias distintas.
Aspectos mejorables
- Rango de ajuste limitado por la necesidad de resistencias externas de precisión; para ajustes muy finos (<10 mV) se requieren resistencias de tolerancia 0,1 % o un potenciómetro, lo que puede aumentar el BOM y la complejidad de calibrado.
- Ruido de salida moderado (unos 30 mV rms medidos con un osciloscopio de 100 MHz) en modo de carga pulsada; en aplicaciones de audio de alta fidelidad o ADC de alta resolución podría ser necesario añadir un filtro LC adicional.
- Disipación térmica cercana al límite cuando se trabaja continuamente cerca de 1 A con Vin alto (por ejemplo, 30 V a 3,3 V); aunque no se requiera disipador, la temperatura del chip puede rozar los 80 °C, lo que reduce el margen de seguridad en entornos sin ventilación forzada.
- Ausencia de función de habilitación (enable) o señal de power‑good en este encapsulado; para sistemas que requieren secuenciación de arranque se necesita añadir lógica externa.
Veredicto del experto
El Texas Instruments TPS 563200 DDCT/DDCR en formato SOT23-6 es una solución sólida y muy práctica para regulación buck de potencia media en proyectos de hobby y prototipado profesional. Su combinación de alta eficiencia, tamaño diminuto y protecciones integradas lo posiciona como una alternativa atractiva frente a reguladores lineales o módulos de mayor tamaño cuando se necesita hasta 1 A de corriente continua. Para aplicaciones donde el ruido de salida o la necesidad de señal de habilitación son críticos, conviene evaluar versiones con esas características o añadir filtrado y lógica externa. En general, recomiendo este regulador para alimentar microcontroladores, sensores IoT y cargadores de baterías de litio en diseños donde el espacio es un recurso limitado y se valora la fiabilidad sin recurrir a disipadores voluminosos. Con una correcta selección de las resistencias de ajuste y una mínima atención a la disipación en casos de Vin muy alto, el TPS 563200 ofrece un rendimiento que cumple y, en muchos casos, supera las expectativas para su rango de precio y formato.
