Descripción

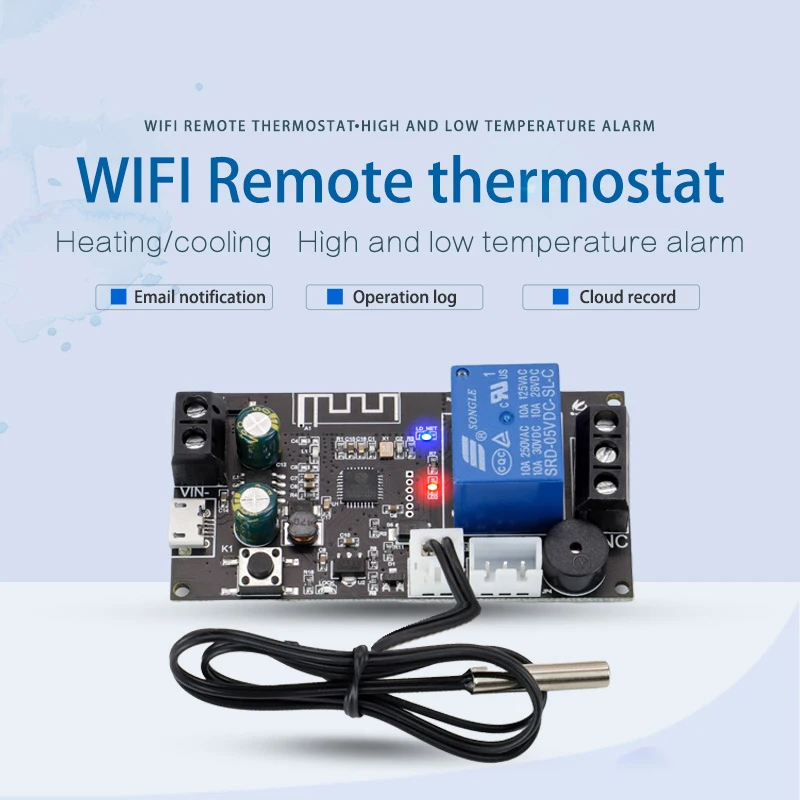

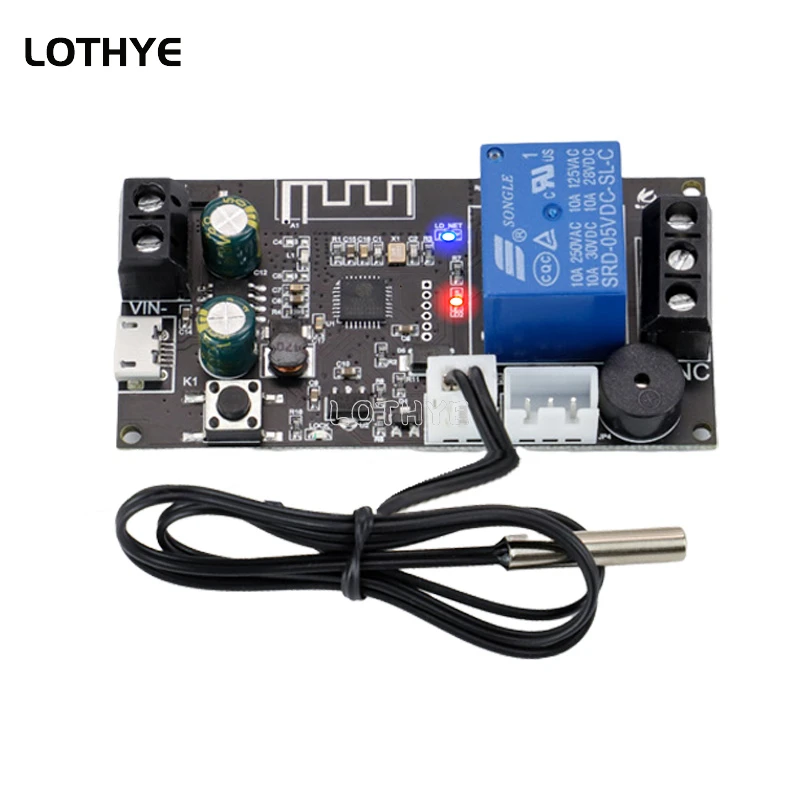

Módulo de termostato remoto WIFI Módulo controlador de temperatura refrigeración y calefacción Alarma de alta y baja temperaturaXY-WFT1
1. Parámetro del producto
1) Voltaje de la fuente de alimentación: DC6.0V ~ 30V, admite fuente de alimentación micro USB 5,0 V;
2) Rango de control de temperatura: -40 ℃ ~ 100 ℃;
3) Precisión del control de temperatura: 0,1 ℃;
4) Entrada de medición: longitud NTC10K de 0,5 M, tipo impermeable, compatible con 18B20 digital
Acceso al sensor;
5) Frecuencia de actualización: 1 segundo;
6) Tipo de salida: salida de relé 10A (relé equivalente al interruptor, solo interruptor, no salida externa
Voltaje);4 / 16

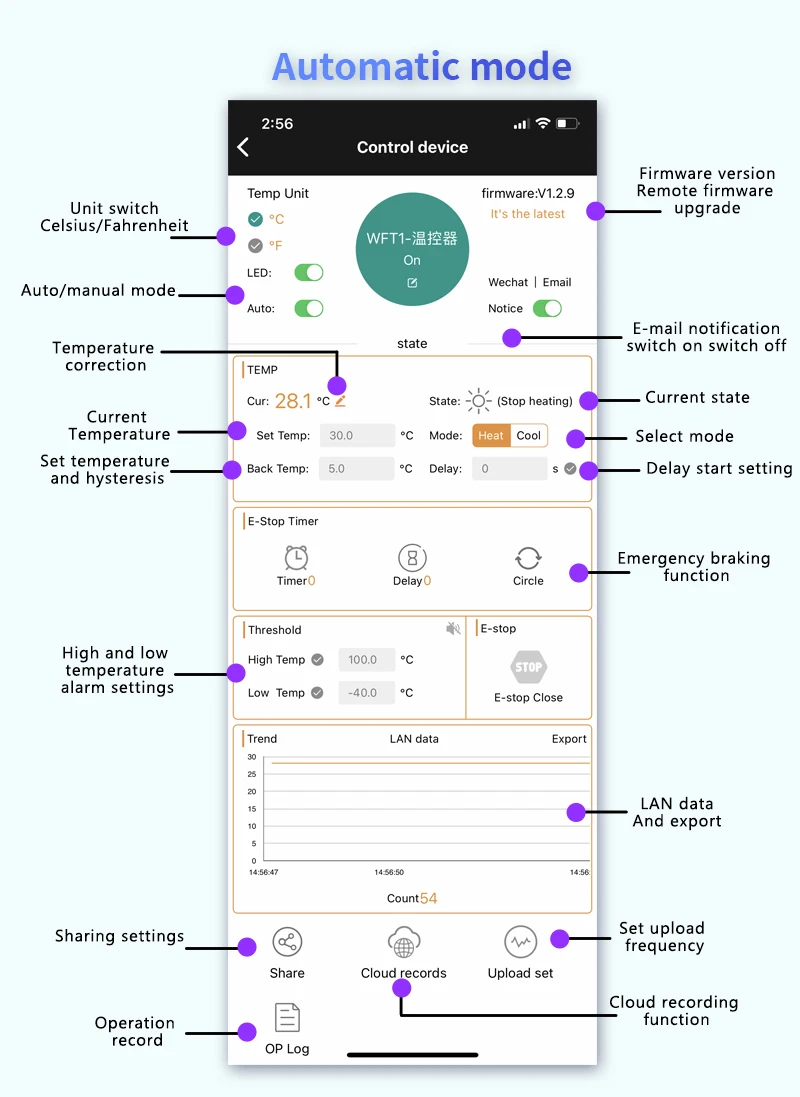

2. Descripción del modo automático
2,1 Descripción de la función de modo automático
1) El 1) primero selecciona el modo de calefacción/modo de refrigeración;
2) establece la diferencia de temperatura y retorno. Si se requiere el inicio de retardo, configure el inicio de retardo
Tiempo
3) se requiere Si alarma de temperatura alta y baja, configure el umbral de alarma de temperatura alta y baja
Descripción del modo de calefacción 2,2
Cuando la temperatura de detección (temperatura actual) ≤ establece
Temperatura-temperatura de retorno, el relé se enciende y el equipo de calefacción se inicia
Trabajando;
Cuando la temperatura de detección (temperatura actual) ≥ establece el
Temperatura, el relé se desconecta y el equipo de calefacción se detiene
Trabajando;
Por Ejemplo: Establecer temperatura de 30 ℃ Y temperatura de retorno de 5 ℃;
Cuando la temperatura es de 20 ℃ ≤ 25 ℃ (30-5=25), la succión del relé comienza a calentarse, cuando
La temperatura alcanza los 30 ℃ ≥ la temperatura establecida es de 30 ℃, el relé se desconecta y se detiene
Calefacción;
Descripción del modo de refrigeración 2,3
Temperatura de detección (temperatura actual) ≥ temperatura establecida + retorno
Temperatura, el relé se enciende y el equipo de refrigeración comienza a funcionar;
Cuando la temperatura de detección (temperatura actual) ≤ establece el
Temperatura, el relé se desconecta y el equipo de refrigeración se detiene
Trabajando;
Por Ejemplo: Establecer temperatura de 30 ℃ Y temperatura de retorno de 5 ℃;
Cuando la temperatura es 36 ℃ ≥ 35 ℃ (30 + 5=35), la succión del relé inicia la refrigeración,
Cuando la temperatura alcanza 30 ℃ ≤ la temperatura establecida es 30 ℃, el relé se desconecta
Y el enfriamiento se detiene
2,4 Descripción de la función de inicio de retardo de tiempo
¿Cuánto dura el retraso (Unidad: segundos) después del primer proceso de calentamiento/enfriamiento?
Calefacción/refrigeración;
Función de corrección de temperatura 2,5
El sistema funciona durante mucho tiempo y puede parecer una desviación. A través de esta función
Corrección, la temperatura actual=mide la temperatura + Valor de calibración;
2,6 Función de alarma de alta y baja temperatura
Zumbador de encendido y apagado: encendido, el zumbador sonará después de la alarma. Después de presionar el botón, el
El Zumbador deja de sonar;
Alarma de alta temperatura: después de que se abra la alarma de alta temperatura, después de la corriente
La temperatura es más alta que la temperatura de la alarma de alta temperatura, el relé se desconecta; 6 / 16
Alarma de baja temperatura: Después de abrir la alarma de baja temperatura, después de la corriente
La temperatura está por debajo de la temperatura de alarma de baja temperatura, el relé se desconecta;
2,7 Función de frenado de emergencia (función de parada de emergencia)
Después de la parada de emergencia, el relé se desconectará en cualquier estado; después de la emergencia
La parada está cerrada, el relé vuelve a su estado normal;
2,8 Si el producto se puede ejecutar sin conexión en modo automático
En modo automático, cuando se establecen los parámetros, el producto puede funcionar fuera de la red sin conexión,
La pérdida de potencia del parámetro no se pierde.
2,9 La función de exportación de datos LAN
Los datos de temperatura se transmiten en La LAN en 1 segundo. Haga clic en "Exportar", se activa automáticamente.
Exportado a EXCEL para analizar los datos de temperatura

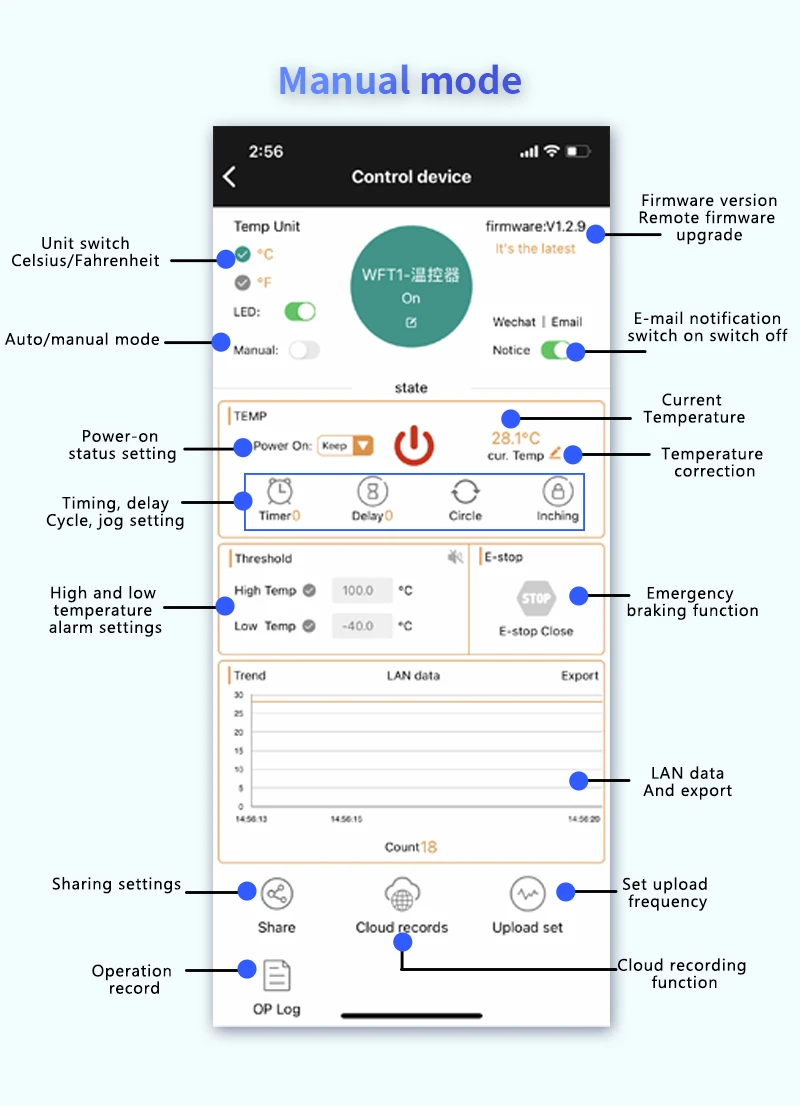

3. Descripción del modo manual
Descripción de la función del modo manual 3,1
La sincronización, el retardo, el ciclo y el punto se pueden configurar en modo manual;
3,2 Descripción de la configuración del Estado de Energía
Estado de carga superior: succión predeterminada del relé después de la carga;
Estado activo apagado: el relé está apagado por defecto;
Power up-hold: restaura automáticamente el estado del relé después de encenderlo
3,3 Se puede ejecutar el producto sin conexión en modo manual
En modo manual, el producto no puede ejecutarse sin conexión.
3,4 Descripción funcional adicional en modo manual
Otras características son las mismas que en el modo automático.
4. Comparte la configuración
Se puede compartir con otros, que muchas personas comparten un dispositivo, pueden controlar sus funciones.

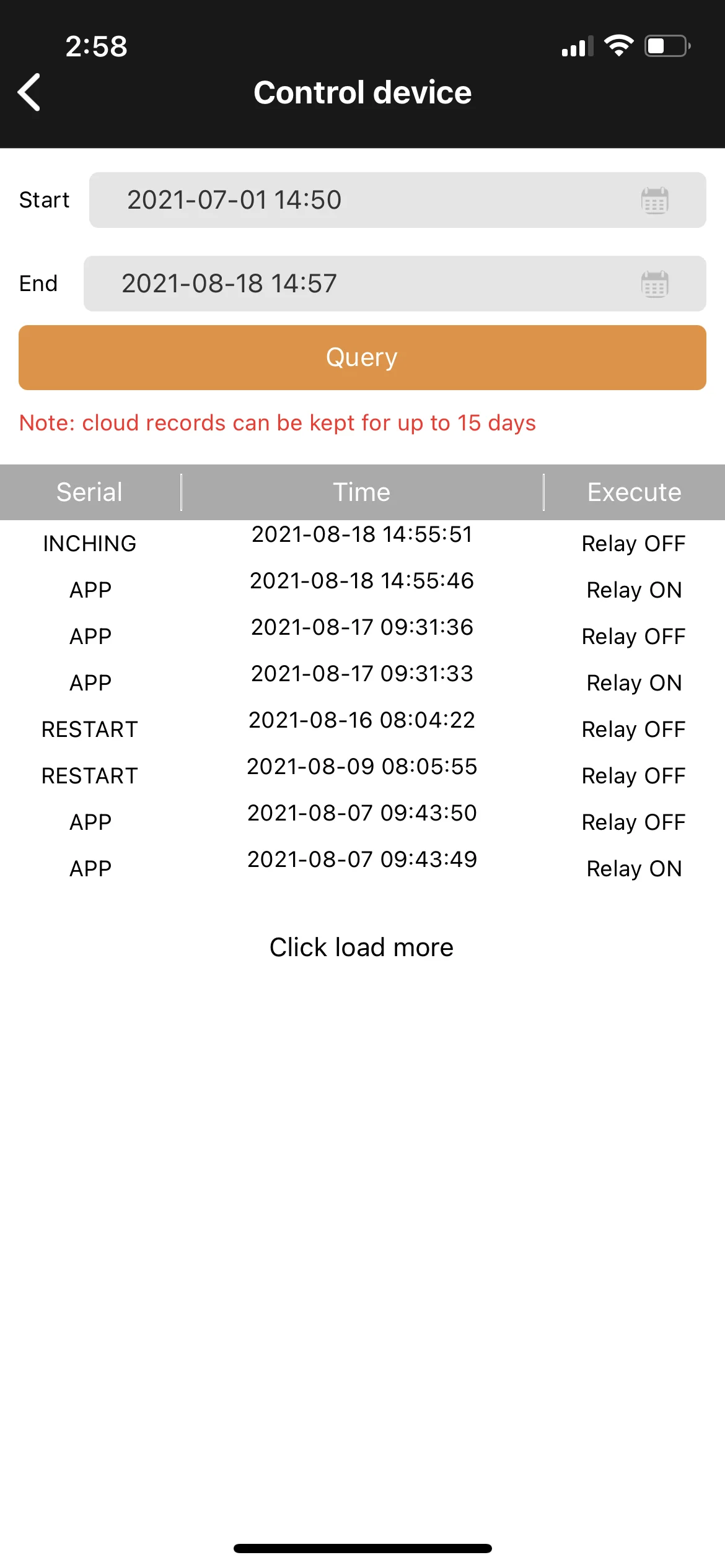

5. Nota de operación
Todos los registros de operación se pueden almacenar en segundo plano, y el botón + temporizador + + APP +
Modo de calefacción y refrigeración para consultar el estado de funcionamiento del relé;

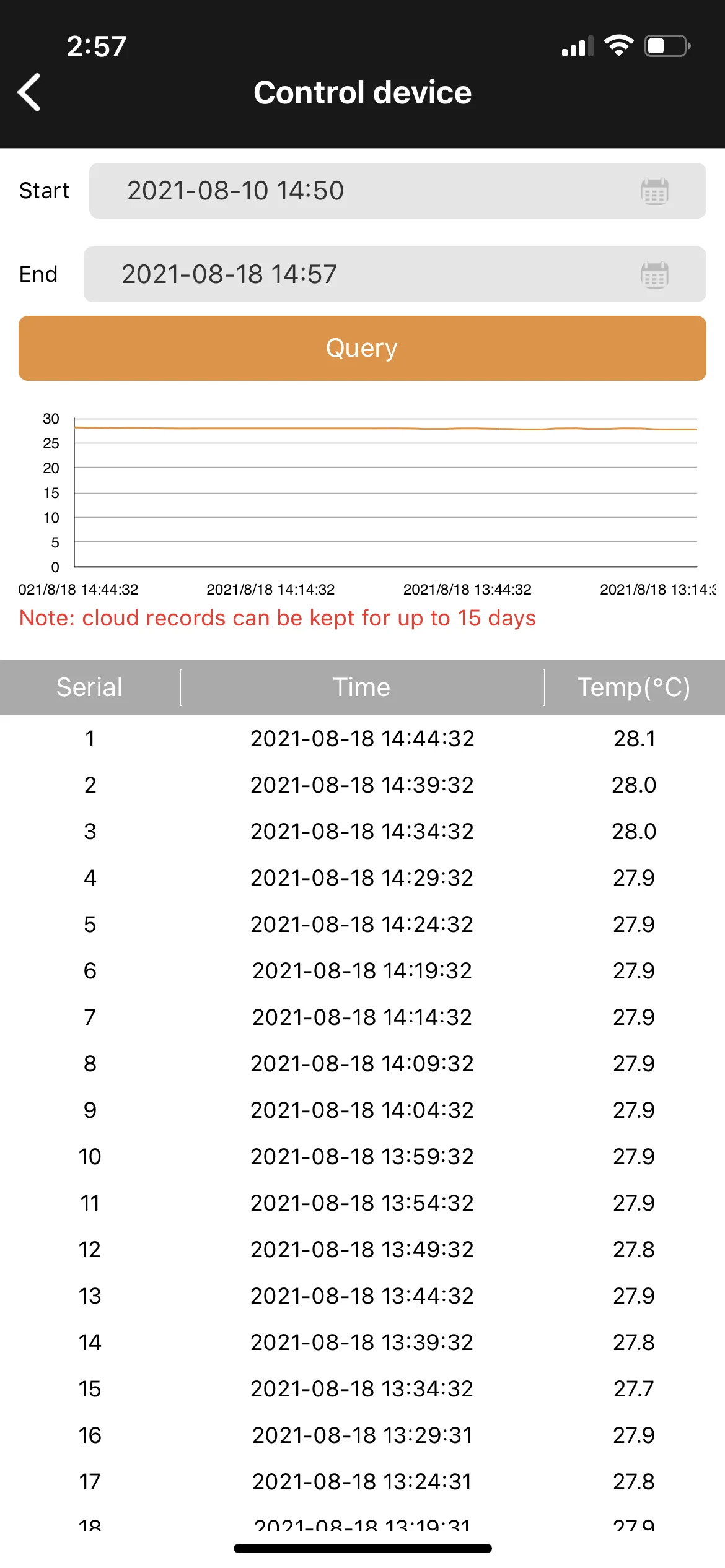

6. Grabación en la nube y frecuencia de carga
Los datos de temperatura se pueden almacenar en segundo plano, la frecuencia de carga del registro puede
Se puede configurar para 1 segundo/barra (uno por defecto 5 minutos); los datos se pueden consultar en cualquier momento.
Período a voluntad y retener datos dentro de 15 días en el período máximo; la exportación de datos en la nube
La función se puede agregar para hacer el siguiente análisis de los datos de temperatura;
7. Función de botón clave y estado de la luz indicadoraFunción de botón 7,1
Prensa corta:
Encendido/apagado del relé en modo manual;
En modo automático, enciende/apaga la función de parada de emergencia
Nota: bajo el estado de alarma del timbre, presione brevemente la tecla para cancelar la alarma del timbre y
No realice otras acciones;
Presiona durante 5 segundos: cambia el modo de emparejamiento Touch/AP, para dejar que el producto entre en el estado de emparejamiento;

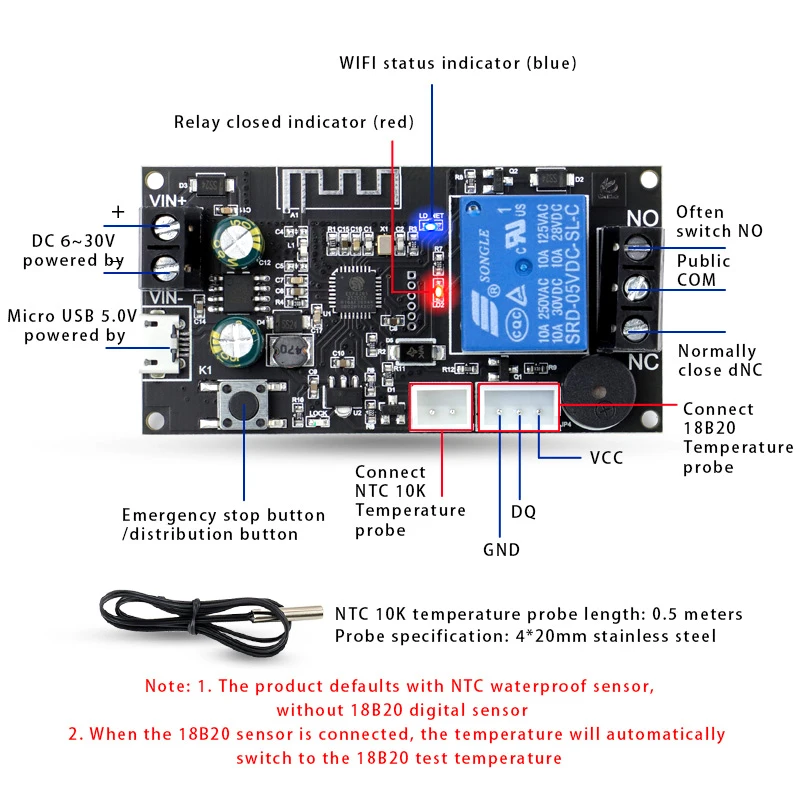

7,1 Descripción de la función de la lámpara indicadora
Lámpara indicadora azul: lámpara indicadora del estado de la red
1. está conectado al enrutador No: brillante 1S de 0,1 S, por lo que es recíproco;.
2. Enlace al enrutador pero no conectado: flash una vez, Flash una vez hacia atrás;.
3. Modo de emparejamiento táctil: parpadea 4 veces y luego espera 1S, así que es recíproco;
4. Modo AP de emparejamiento: flash continuo de luz azul;
5. Éxito de la red: la luz indicadora azul está siempre encendida;
Lámpara indicadora verde: lámpara indicadora de encendido y parada de emergencia
Encienda la parada de emergencia y la luz indicadora parpadeará verde;
En modo manual, si el indicador verde está encendido
Lámpara indicadora roja: lámpara indicadora de estado del relé;
8. Función de notificación por correo:
8,1 Cómo vincular un buzón
1. Abra la aplicación en la interfaz de operación del dispositivo, la esquina superior izquierda es el interruptor del
Función de notificación por correo; si la notificación por correo electrónico está activada, cuando se envía el estado del ordenador
El cambio enviará el último estado y tipo de operación del ordenador en tiempo real a través de
El buzón utilizado para registrar la APP;
Los tipos de operación se dividen en cinco tipos: 1. Potencia del Equipo 2. Operación clave 3. 12 / 16
Operación del temporizador 4. Operación DE LA APLICACIÓN 5. Operación de punto; como se muestra en la siguiente figura.
8,2 Active la función de notificación de buzón para el dispositivo
1. Abre sinilink la aplicación, para encontrar el dispositivo termostato añadido e ingresar a la interfaz de operación;
Hay un interruptor "WeChat | Notificación de correo" en la esquina superior derecha del
2. Establecer en "Abrir" para recibir la notificación por correo electrónico del producto;
El
3. Tipo de notificación de buzón
Se levanta la Alarma de alta temperatura y alta temperatura alta
Temperatura demasiado baja y alarma de baja temperatura se descarga
Sensor anormal sensor anormal
Inicie la calefacción y detenga la calefacción
Iniciar y detener la refrigeración

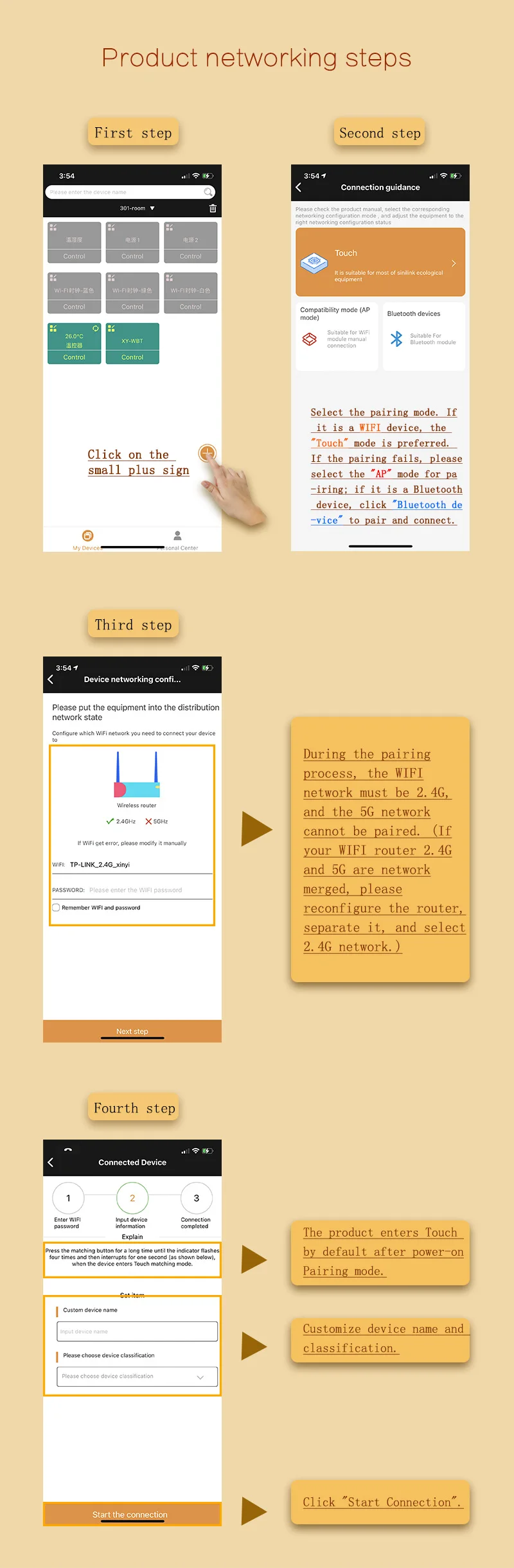

9. Cómo conectar dispositivos a InternetModo táctil 9,1
1. Presione el botón del producto durante más de 5 segundos para dejar que el producto entre en el emparejamiento táctil
Estado (las luces azules parpadean 4 veces rápidamente y se apagan 1S, por lo que son recíprocas)
2. El Funcionamiento de la aplicación es como se muestra a continuación

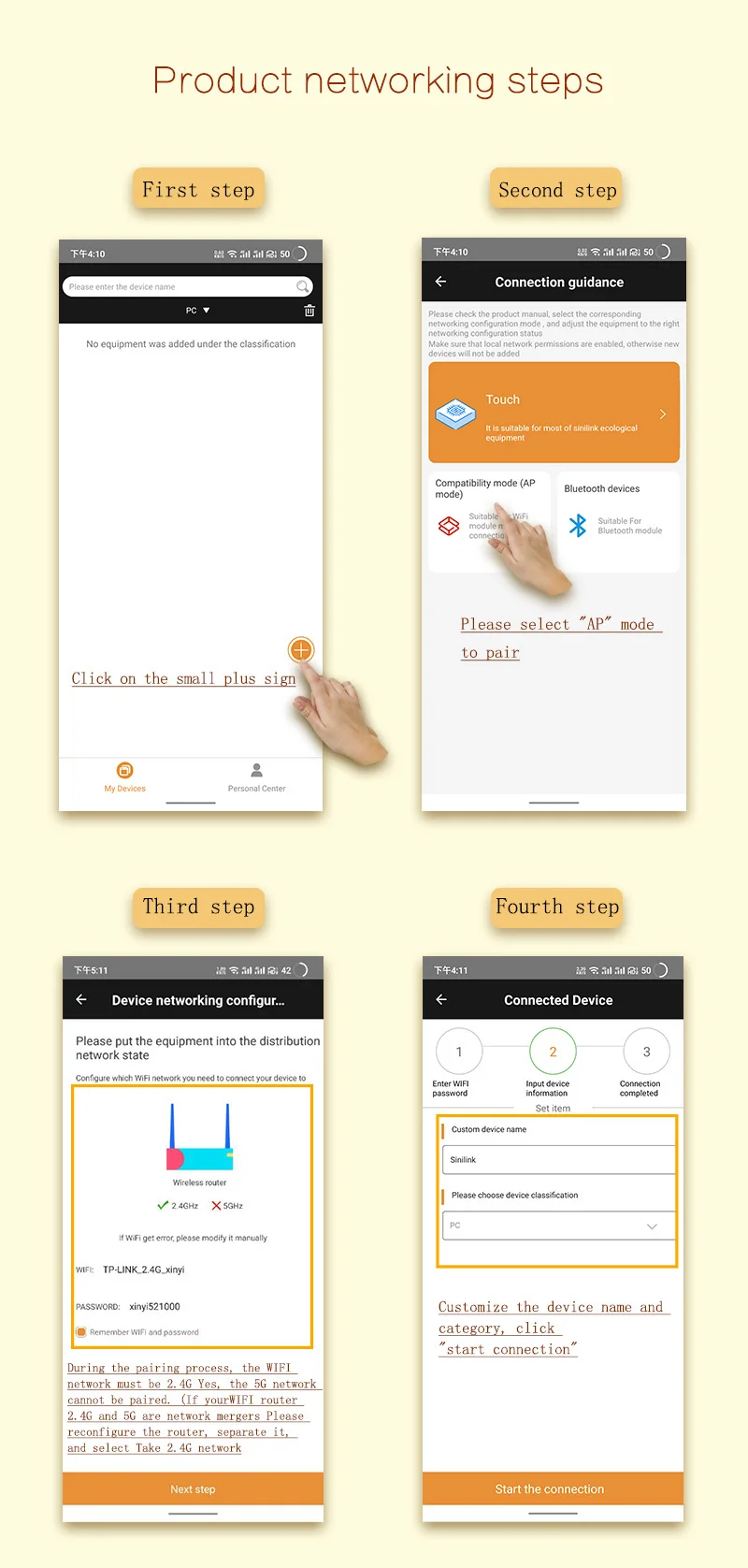

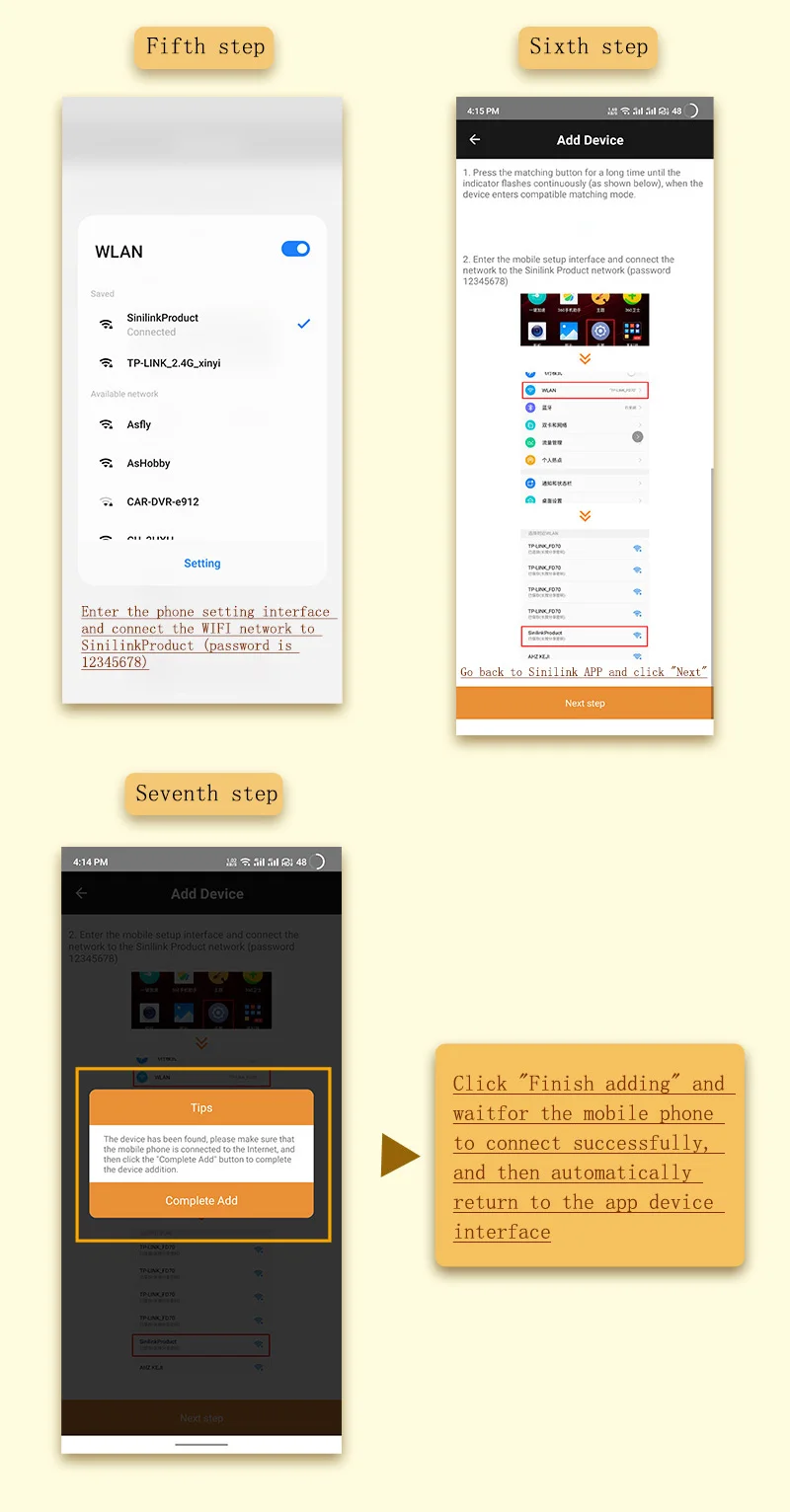

9,2 modo AP
Presione el botón del producto durante más de 5 segundos para que el producto sea compatible
Modo (modo AP) Estado de emparejamiento (las luces azules parpadean continuamente
