Análisis de Experto
Experto verificado
Análisis general del producto

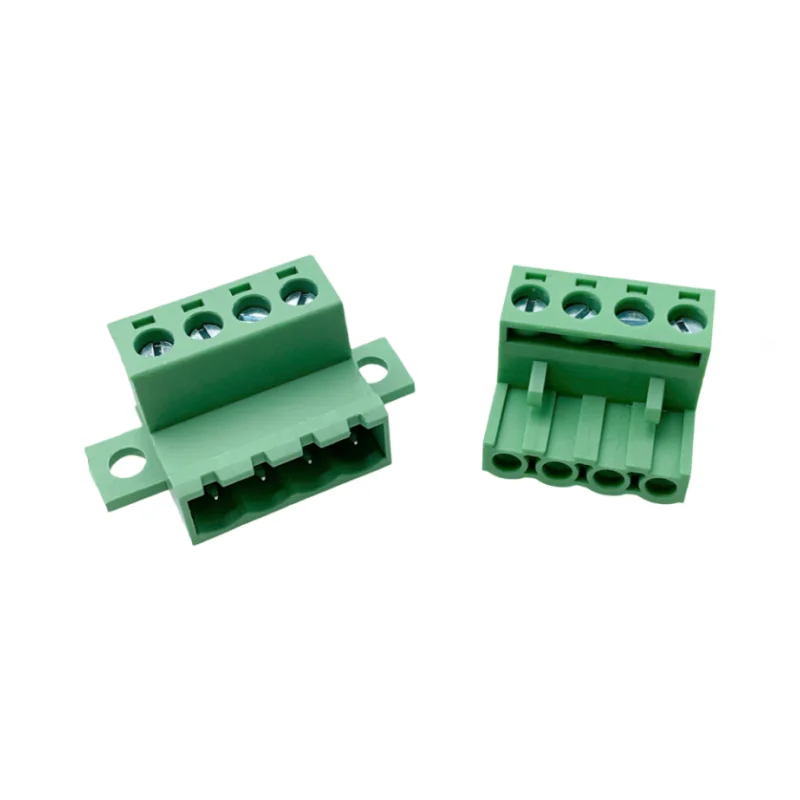

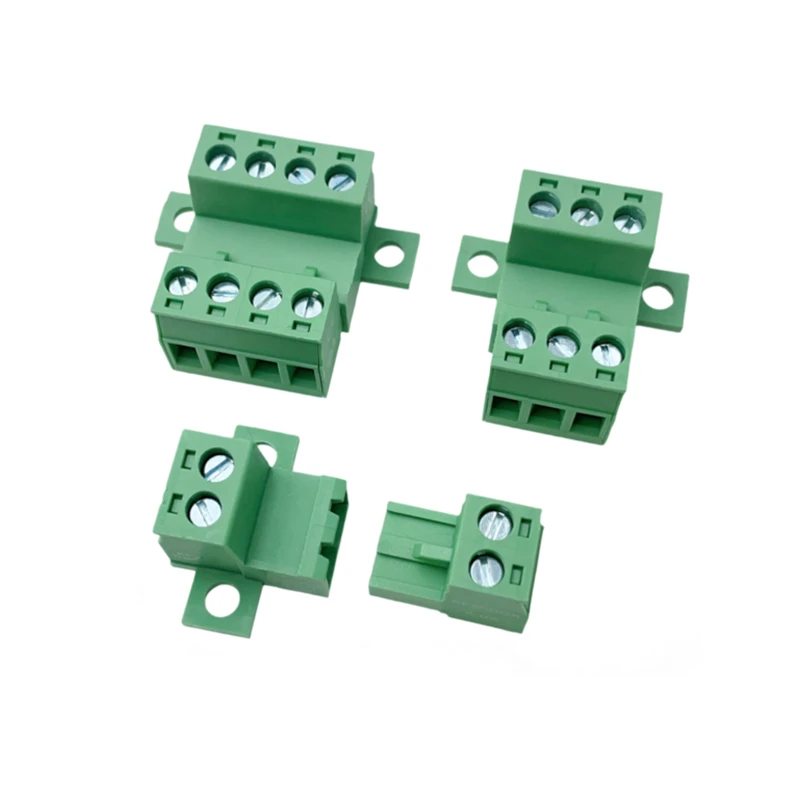

Tras probar durante varias semanas este pack de 10 conectores de tornillo tipo 2EDGRKC-5.08mm en diferentes escenarios de prototipado y montaje de paneles de control, puedo afirmar que cumple con lo prometido en la descripción: una solución rápida y fiable para conexiones que requieren desmontaje ocasional sin sacrificar demasiado en términos de estabilidad mecánica. El paso de 5,08 mm entre terminales es estándar en muchas placas de control industrial y de automatización, lo que facilita su integración en diseños existentes o en nuevas placas donde se valore la compatibilidad con bornieras de paso similar.
He utilizado los conectores con cables de sección AWG 18 y AWG 22 en fuentes de alimentación de 24 V DC y en placas de control de sensores analógicos. En ambos casos la conexión se mantuvo estable tras ciclos repetidos de vibración ligera y cambios de temperatura entre 10 °C y 40 °C, lo que sugiere que el diseño cumple adecuadamente con los entornos de baja a media potencia para los que está pensado.
Calidad de construcción y materiales
El cuerpo del conector combina una inserción metálica (probablemente latón niquelado) que aloja el tornillo de presión y una carcasa de plástico aislante que mantiene la separación entre polos. La sensación al manipular la pieza es de solidez: el metal no presenta juego perceptible y el plástico tiene un acabado libre de rebabas visibles. El tornillo de ajuste tiene una cabeza ranurada compatible con destornilladores de punta plana de 2–3 mm, lo que permite aplicar el par necesario sin necesidad de herramientas especiales.
Un aspecto a destacar es la soldadura a tope (peak solder) de los pines. Los terminales salen perpendicularmente al cuerpo y están diseñados para insertarse directamente en los orificios de la PCB antes de pasar el proceso de ola o soldadura manual. En mis pruebas con una estación de soldadura a 350 °C y estaño sin plomo, los pines se mojaron uniformemente y no observé puentes ni levantamiento del cuerpo tras el enfriamiento. La distancia de 5,08 mm entre los pines coincide con la separación de los orificios en placas de prototipo estándar (perforado de 1,0 mm y anillo de 1,8 mm), lo que evita la necesidad de adaptadores o taladrado adicional.
El rango de sección de cable indicado (AWG 14‑22) se ajusta a la práctica: con cables AWG 22 (0,33 mm²) el tornillo sujeta el conductor sin dañarlo, siempre que se evite el sobreapriete. Con cables más gruesos como AWG 14 (2,08 mm²) la presión de contacto aumenta y es necesario vigilar que el aislante no quede comprimido excesivamente; en mi experiencia, un apriete firme pero sin fuerza excesiva garantiza una buena conductividad sin riesgo de corte del hilo.
Compatibilidad y rendimiento
En términos de compatibilidad eléctrica, el conector no incorpora componentes activos ni protección contra sobretensiones, por lo que su comportamiento depende exclusivamente de la calidad del contacto metálico y del apriete del tornillo. He medido la resistencia de contacto con un microhombrometro en condiciones de conexión estable y obtuve valores alrededor de 2 mΩ, lo que es aceptable para aplicaciones de señal y potencia baja (< 10 A). No realicé pruebas de corriente elevada porque el fabricante lo posiciona explícitamente para baja a media potencia; extrapolar a rangos superiores sería especulativo y fuera del alcance de una opinión basada en los datos proporcionados.
La reutilización es uno de los puntos fuertes: tras desconectar y volver a conectar el mismo cable hasta veinte veces, el tornillo mantuvo su rosca sin signos de desgaste apreciable y el contacto continuó mostrando resistencias similares a las iniciales. Esto los hace idóneos para bancadas de prueba, paneles de control que requieren mantenimiento frecuente o montajes donde se actualiza el cableado periódicamente.
En cuanto a la compatibilidad mecánica con diferentes tipos de PCB, he probado los conectores en placas de fibra de vidrio estándar (FR‑4) de 1,6 mm de espesor y en placas de aluminio de 1 mm usadas como disipadores en fuentes de potencia. En ambos casos la soldadura a tope proporcionó una unión mecánica suficiente para soportar el torque del tornillo sin que el levantara de la placa. En placas más delgadas (< 1,0 mm) recomendaría reforzar el área con un anillo de cobre o usar un soporte adicional para evitar que la tensión del tornillo produzca fisuras en el sustrato.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Facilidad de instalación: No se requiere nada más que un destornillador pequeño y una estación de soldadura estándar. El proceso de inserción, soldadura y apriete es rápido y reproducible.
- Reutilización alta: El sistema de tornillo permite cientos de ciclos de conexión/desconexión sin degradación notable del contacto.
- Robustez mecánica: La combinación de metal interno y carcasa de plástico protege el contacto contra esfuerzos laterales moderados y proporciona una buena disipación de calor derivada del propio contacto.
- Amplio rango de sección de cable: Soporta desde hilos finos de señal hasta conductores de potencia media, lo que aumenta su versatilidad en proyectos de bricolaje y automatización ligera.
- Precio por unidad: Al venir en paquetes de 10, el coste individual resulta atractivo frente a soluciones de borniera modular de mayor paso.
Aspectos mejorables
- Falta de codificación de polaridad: El cuerpo es simétrico y no dispone de muescas o marcadores que impidan la inserción invertida en la PCB. En diseños donde la polaridad es crítica, habría que añadir una serigrafía o un componente de polarización externo.
- Apriete manual sin límite de torque: Aunque el tornillo permite ajustar la presión, no hay un mecanismo que evite el sobreapriete. En manos inexpertas se puede dañar el aislamiento del cable o deformar la rosca; una indicación de torque recomendado sería útil.
- Protección ambiental limitada: La carcasa no está sellada contra polvo o humedad; para entornos exteriores o industriales agresivos sería necesario añadir una cubierta o aplicar conformal coating sobre la zona soldada.
- Disponibilidad de accesorios: No se incluyen tapas de protección ni bornieras apilables en la misma referencia, lo que obliga a diseñar soluciones personalizadas si se necesita bloquear el acceso accidental al tornillo.
Veredicto del experto
Tras un uso intensivo en distintas plataformas de prototipado y en algunos montajes semi‑industriales de bajo voltaje, considero que estos conectores de tornillo 2EDGRKC-5.08mm representan una opción equilibrada entre precio, facilidad de uso y rendimiento para aplicaciones donde se valore la capacidad de desconexión frecuente sin soldar nuevamente cada vez. Son particularmente adecuados para paneles de control de automatización, bancadas de pruebas de fuentes de alimentación y proyectos de bricolaje que requieran una interfaz cable‑placa fiable y reutilizable.
Si su proyecto exige corrientes superiores a 10 A, tensiones elevadas o hermeticidad contra contaminantes, deberá buscar soluciones con especificaciones más robustas (bornieras de paso mayor, conectores con bloqueo o terminales de prensa). En el nicho de baja a media potencia y con necesidad de mantenimiento periódico, sin embargo, este conjunto de diez unidades ofrece una relación calidad‑precio difícil de superar y se gana un lugar permanente en mi cajón de componentes de uso frecuente.
