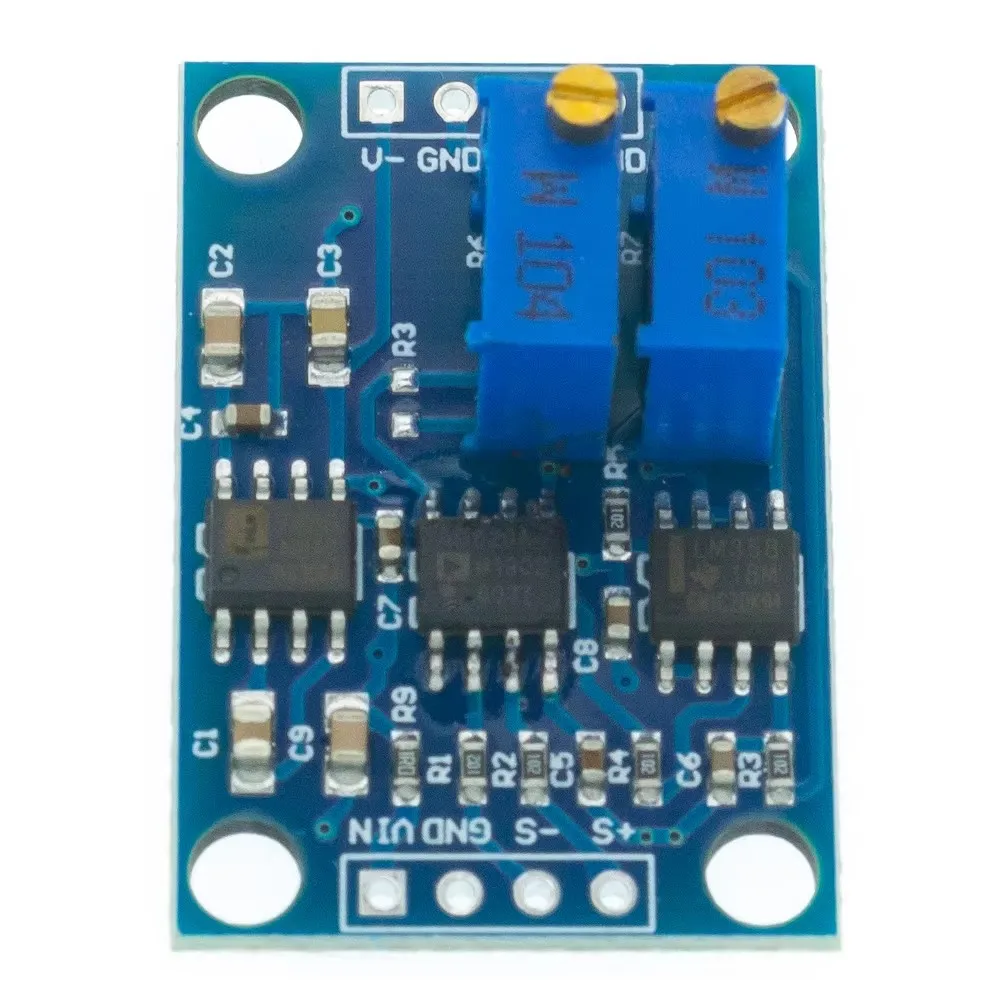

TENSTAR AD620 Microvolt MV amplificador de voltaje placa de módulo de instrumentación de señal 3-12VDC

Amplificador de voltaje uV/mV de alta precisión Amplificador de instrumentación de señal pequeño Transmisor AD620

El uso de AD620 como amplificador principal puede amplificar el voltaje uV, mV.Ampliación Ampliación de 1,5-10000, ajustable.Alta precisión, baja compensación, mejor linealidad.Cero ajustable para mejorar la precisión.Se puede utilizar para amplificación de señal AC, DC.Uso del módulo, es necesario tener una cierta base electrónica, si no hay base para los clientes, compre con cuidado y compre para brindar soporte técnico.

Aspectos destacados del producto:

1: amplio rango de voltaje de suministro, la amplificación AD620 de este producto se puede amplificar microvoltios, milivoltios, en comparación con la precisión de amplificación LM358, mejor linealidad, el rango de salida de voltaje máximo de ± 10 V.

2: rango de aumento, aumento de hasta 1000 veces, solo se puede ajustar a través de un potenciómetro.

3: cero ajustable a través del potenciómetro cero para ajustar el cero, mejorar la precisión, no habrá ningún fenómeno de deriva cero para satisfacer las necesidades del cliente.

4: una salida de voltaje negativa, el módulo utiliza un voltaje negativo de salida del chip 7660A (-Vin), que se puede proporcionar al cliente para controlar otra carga de doble potencia.

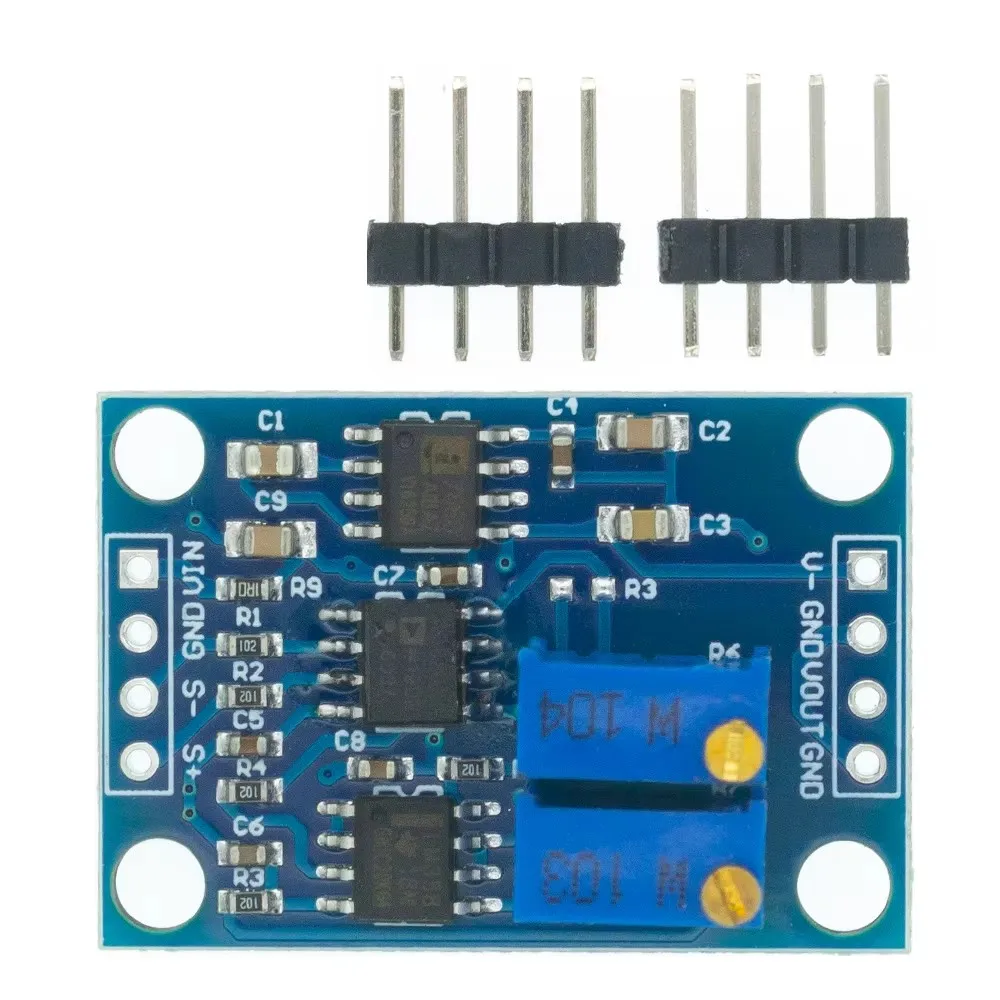

5: tipo mini, tamaño de 32 * 22 mm, distribuido uniformemente alrededor de los cuatro orificios de posicionamiento de 3 mm, ambos lados del orificio de paso estándar de 2,54 mm del puerto.

Parámetros del producto:

Voltaje de entrada: 3-12 VCC.(La compra al por mayor se puede personalizar)

aumento: 1,5-1000 veces ajustable, cero ajustable

Voltaje de entrada de señal: 100uV - 300mV

Rango de salida de señal: ± (Vin-2V)

Salida de voltaje negativo: superior a -Vin.Como problema de resistencia de salida del chip de voltaje negativo, la salida real es superior a -Vin, cuanto mayor sea la potencia de carga, mayor será la caída de voltaje negativa.

Tensión de compensación: 50 μV.

Corriente de polarización de entrada: 1,0 nA (máx.).

Relación de rechazo de modo común: 100 dB

Deriva de voltaje de compensación: 0,6 μV /° (máximo).

Estabilidad: 2μV/mes máximo

Tamaño: 32*22mm

Peso: 4 g

Paquete incluido:

1 * transmisor amplificador de voltaje
