Descripción
El TCA9548A está equipado con ocho interruptores de conversión bidireccionales que se pueden controlar a través del bus I2C.El par aguas arriba SCL/SDA se extiende hasta ocho pares o canales aguas abajo.Dependiendo del contenido del registro de control programable, se puede seleccionar cualquier canal SCn/SDn o combinación de canales.Estos canales descendentes se pueden utilizar para resolver conflictos de direcciones de destino I2C.Por ejemplo, si una aplicación requiere ocho sensores de temperatura digitales idénticos, cada canal (0-7) puede conectarse a un sensor.
Cuando ocurre un tiempo de espera u otra operación incorrecta, el controlador del sistema puede restablecer el TCA9548A configurando la entrada RESET a un nivel bajo.Del mismo modo, el reinicio del encendido puede diseectar todos los canales e inicializar la máquina de estado I2C/SMBus.La configuración de RESET en activación también puede lograr el reinicio e inicialización sin apagar el componente.Esto permite la recuperación cuando uno de los buses I2C aguas abajo se atasca en un estado de bajo nivel.
Debido a la presencia de una puerta conductora en el interruptor, el pin VCC se puede utilizar para limitar el alto voltaje máximo transmitido por el TCA9548A.Después de limitar el alto voltaje máximo, se pueden utilizar diferentes voltajes del bus en cada par, lo que permite que los dispositivos de 1,8 V, 2,5 V o 3,3 V se comuniquen con dispositivos de 5 V sin ninguna protección adicional.Para cada canal, las resistencias extraíbles externas aumentan el voltaje del bus hasta el nivel de voltaje deseado.Todos los pines de E/S tienen una tolerancia de 5 V.
Características
• Interruptores de traducción bidireccionales 1 a 8
• Compatible con bus I2C y SMBus
• Entrada de reinicio activa-baja
• Tres pines de dirección que permiten hasta ocho dispositivos TCA9548A en el bus I2C
• Selección de canales a través de un bus I2C, en cualquier combinación
• Encendido con todos los canales de conmutación deseados
• Interruptores de RON bajo
• Permite la traducción a nivel de voltaje entre buses de 1,8 V, 2,5 V, 3,3 V y 5 V
• No hay fallas en el encendido
• Admite inserción en caliente
• Baja corriente de espera
• Rango de voltaje de fuente de alimentación de funcionamiento de 1,65 V a 5,5 V
• Entradas tolerantes a 5 V
• Frecuencia de reloj de 0 a 400 kHz
• El rendimiento del enganche supera los 100 mA según JESD 78, clase II
Parámetros del producto
Voltaje de funcionamiento: 1,65 V ~ 5,5 V
Frecuencia de reloj IIC: 0 ~ 400 KHz
Temperatura ambiente de trabajo: -40° C ~ 85° C

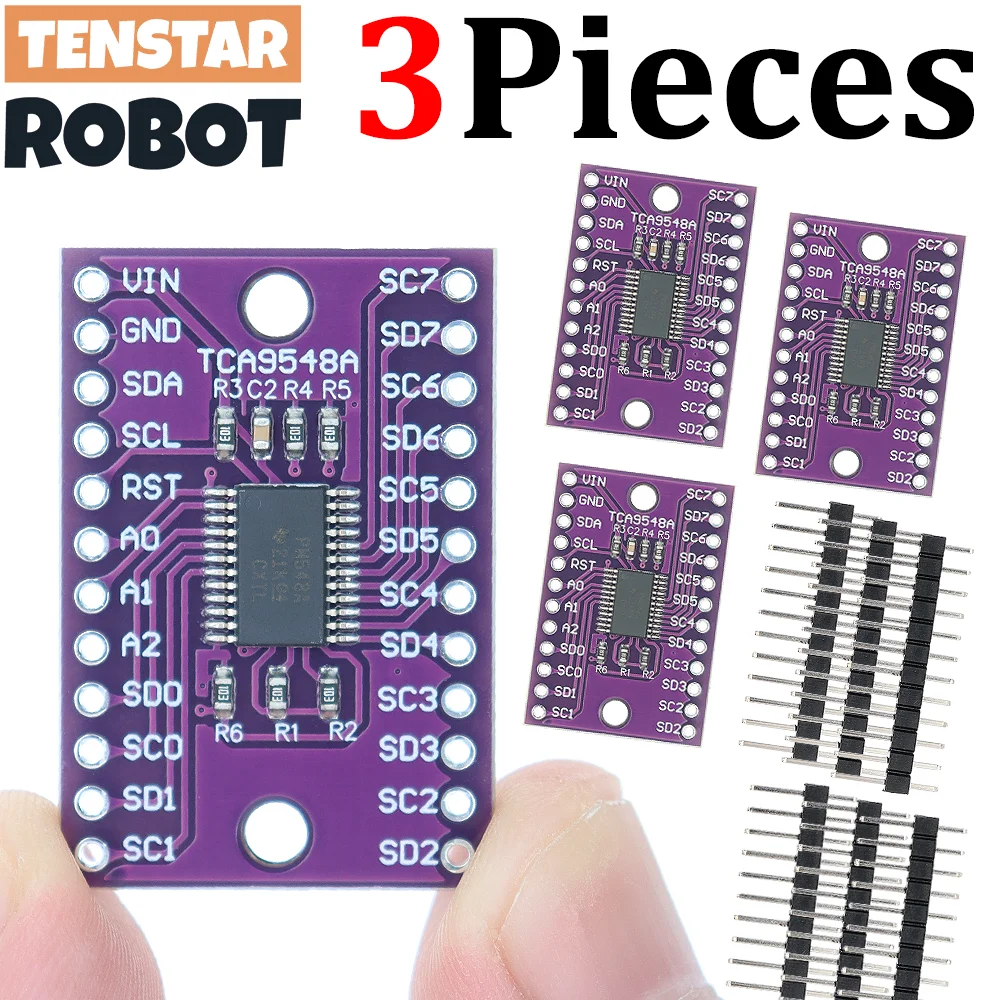

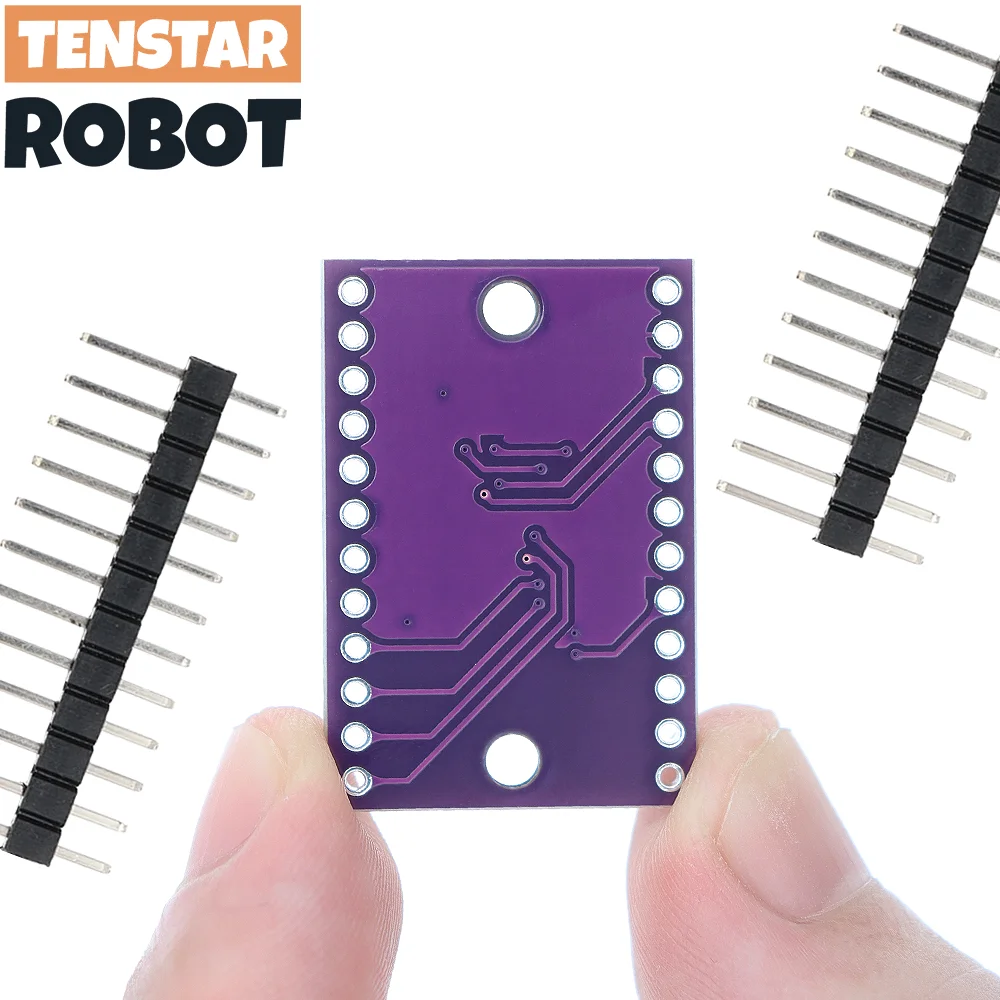

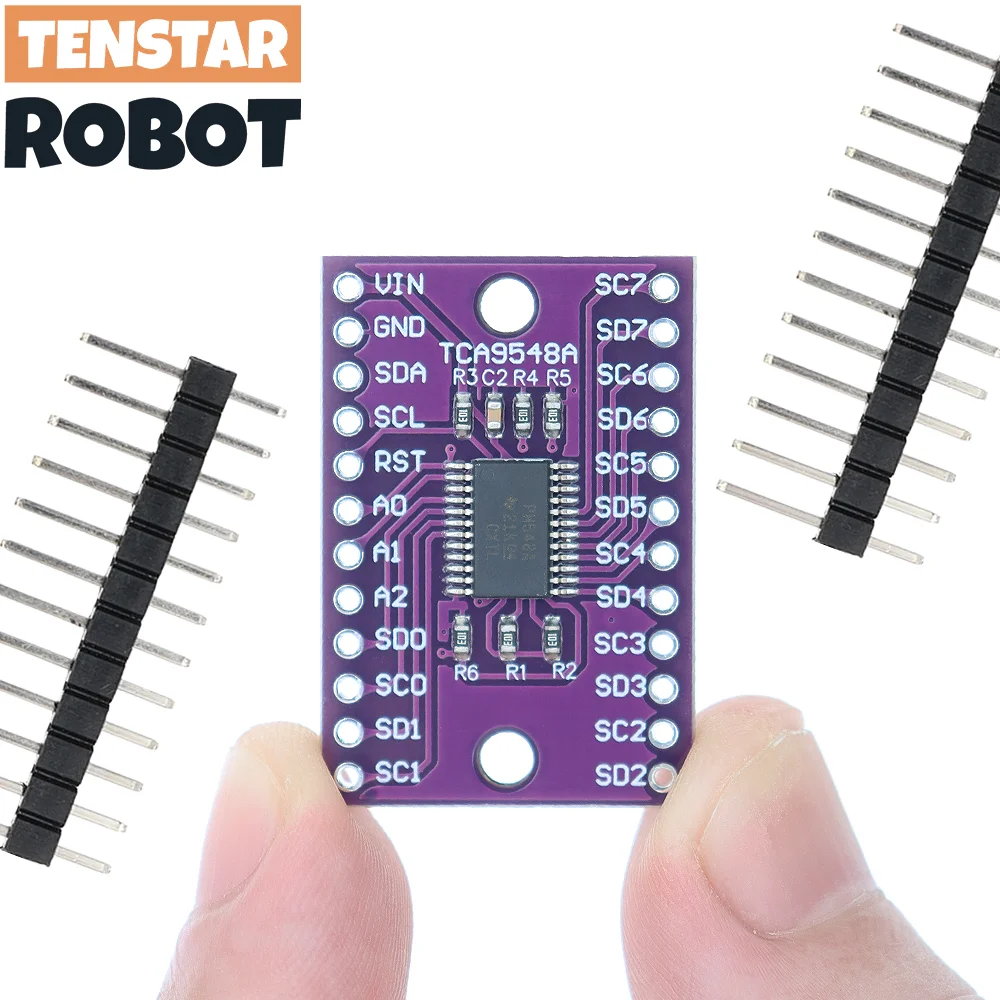

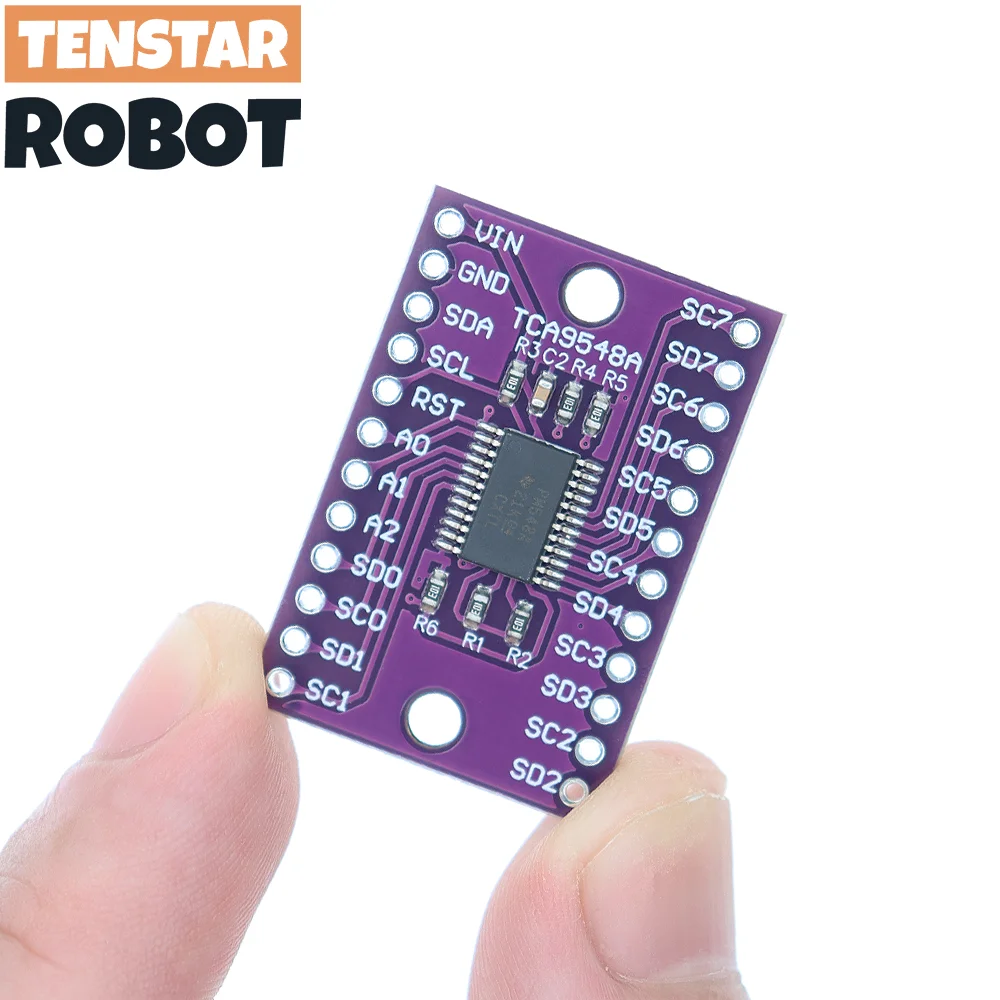

Tamaño de tablero pequeño: 31,5 mm * 21,4 mm con dos orificios de montaje M3
Instrucciones de uso

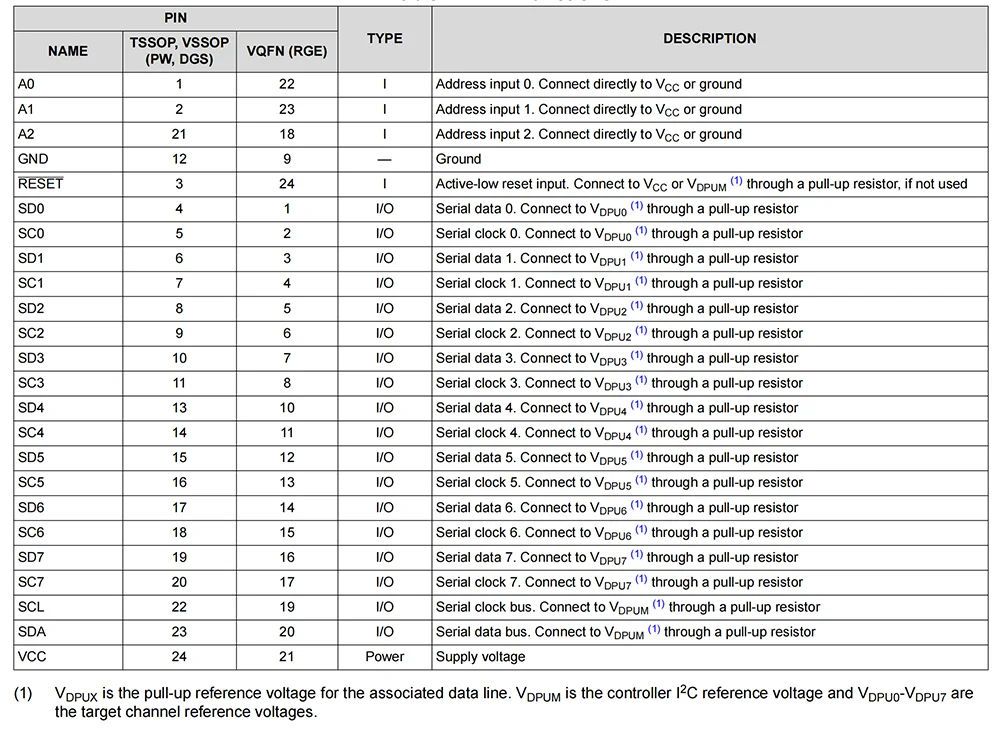

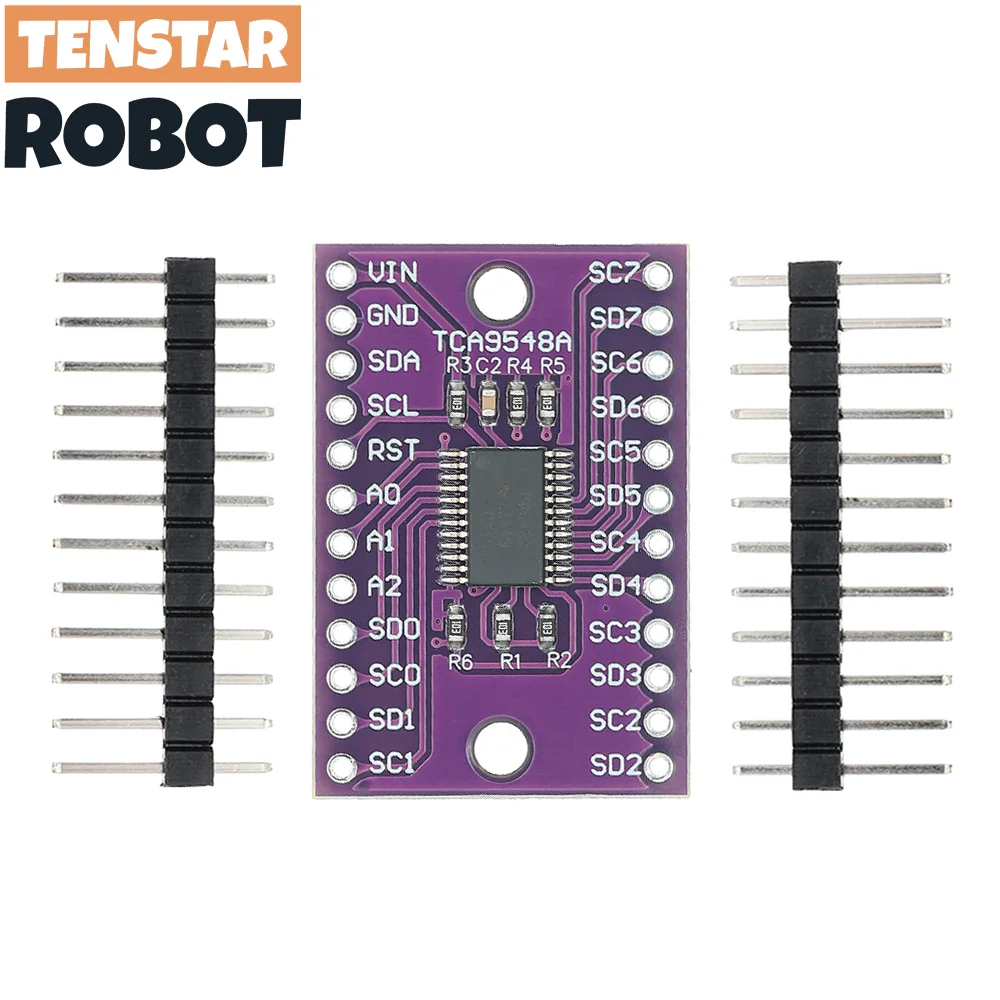

Los pines /RESET, SDA, SCL, A0, A1 y A2 de la placa pequeña están conectados a la resistencia pull-up de 10K, sin necesidad de conectarse externamente.
