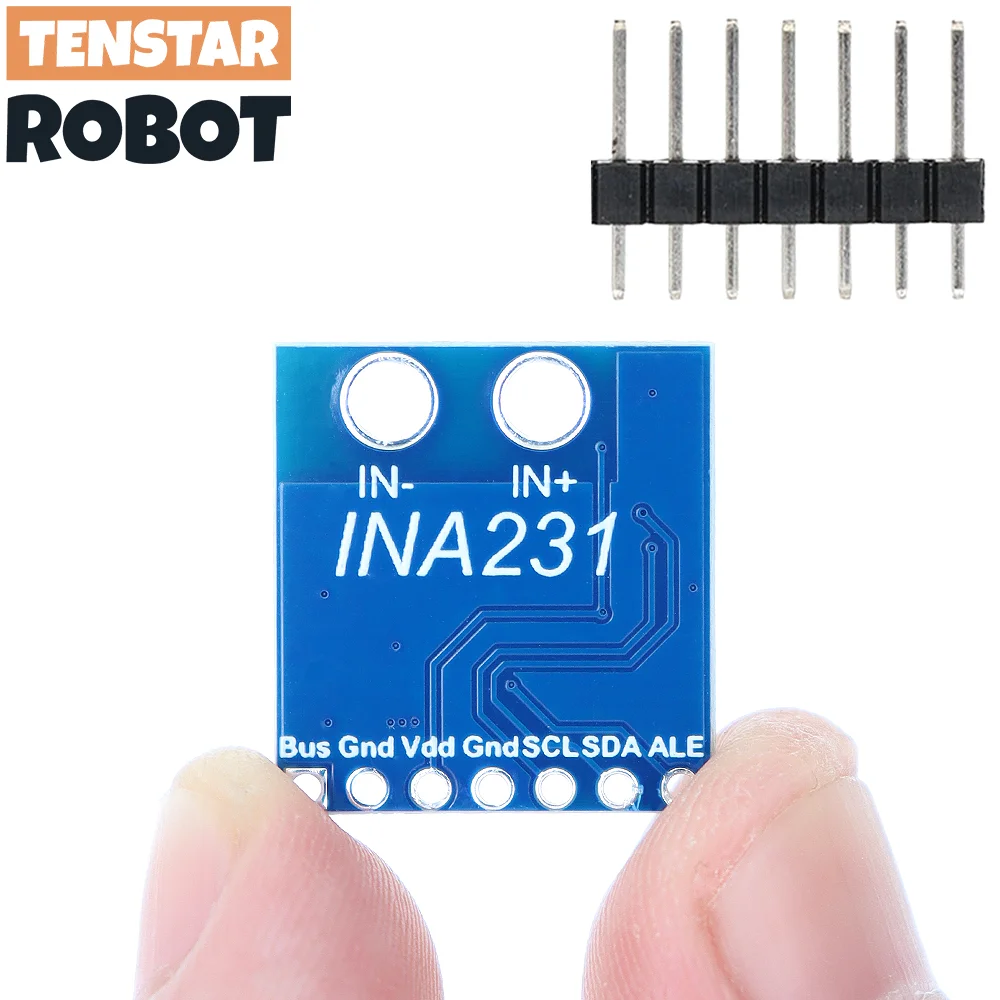

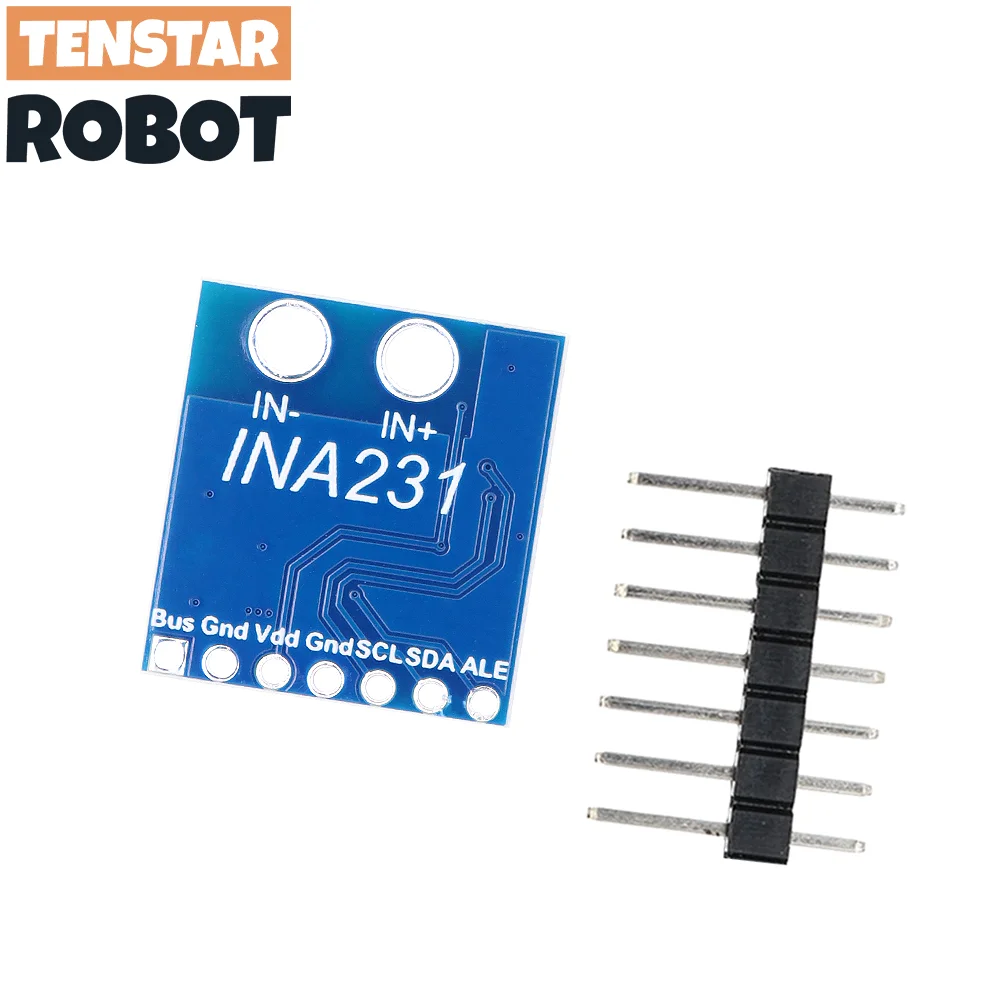

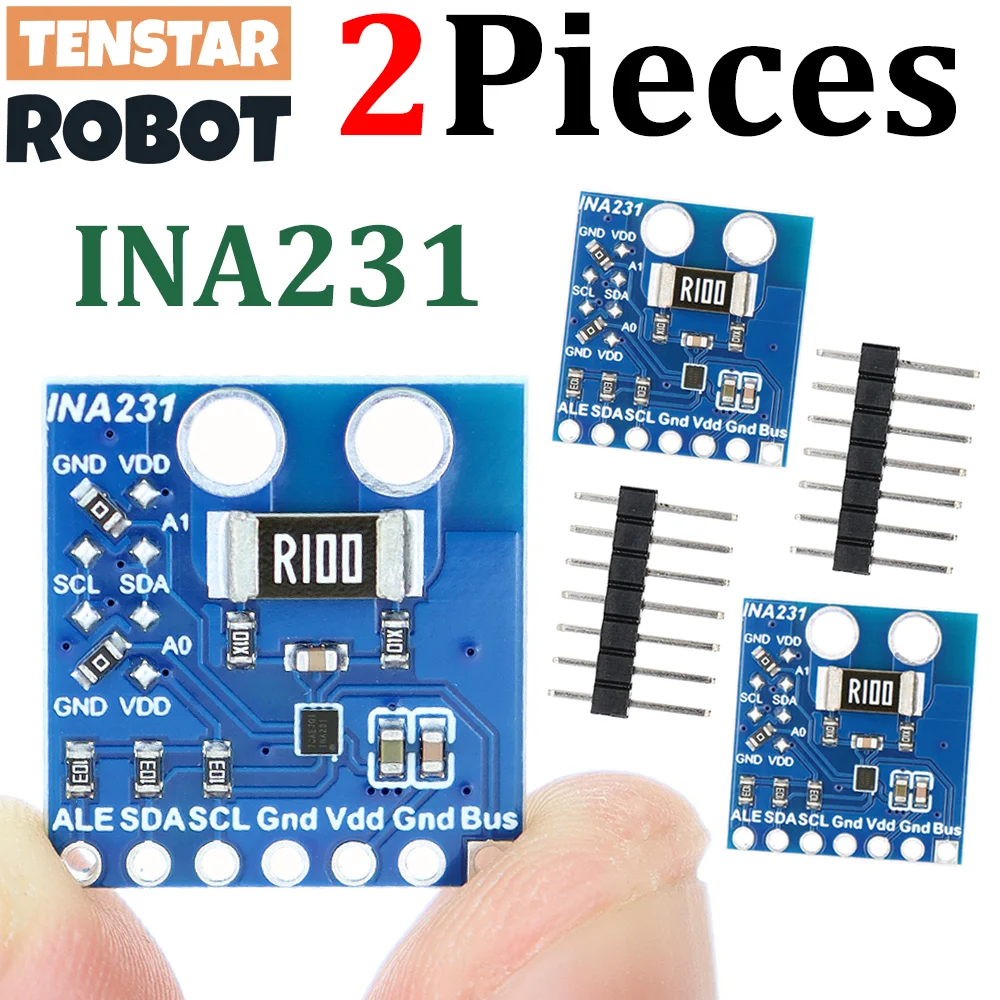

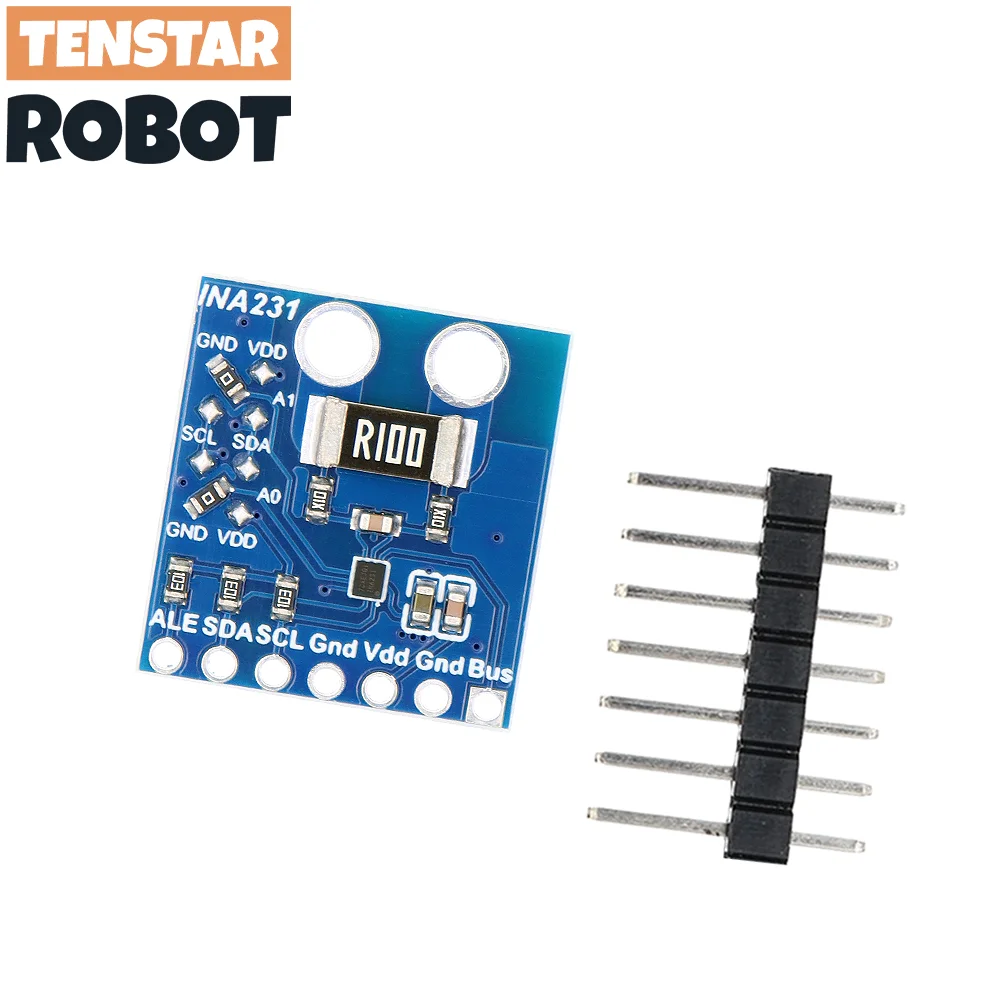

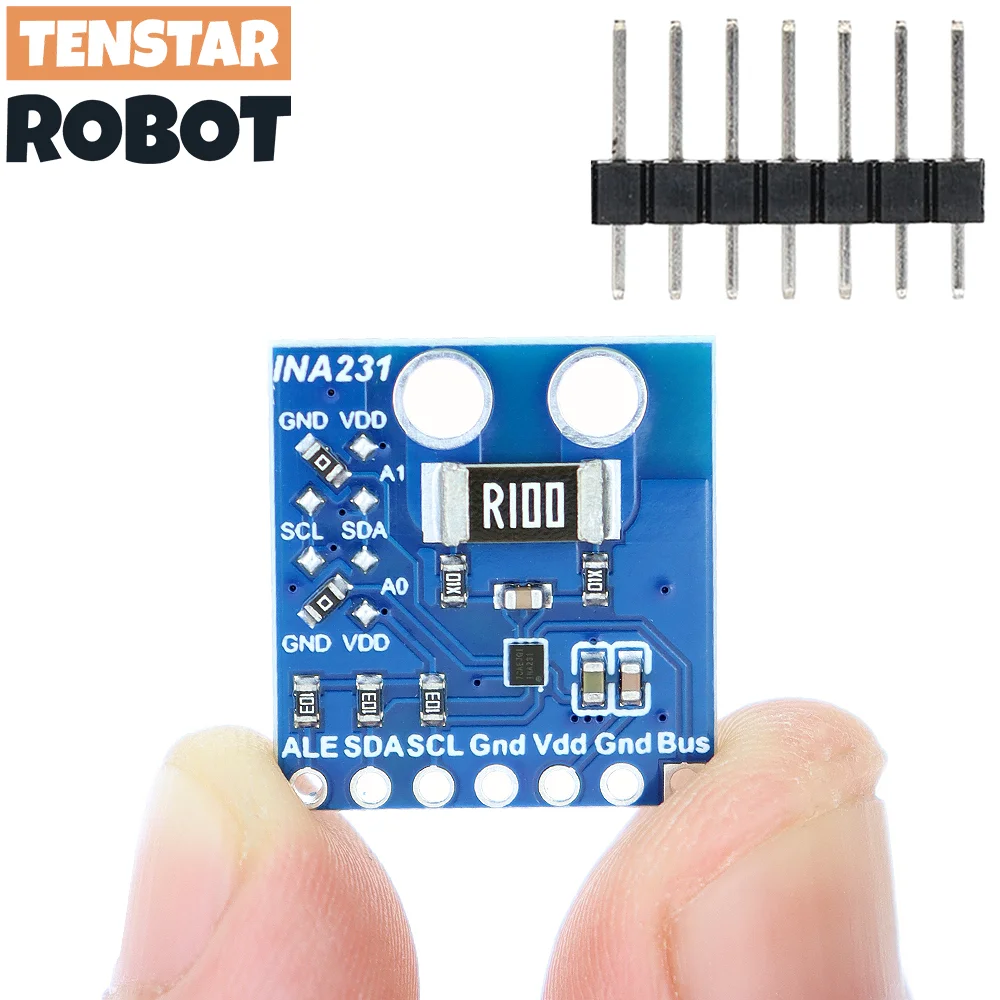

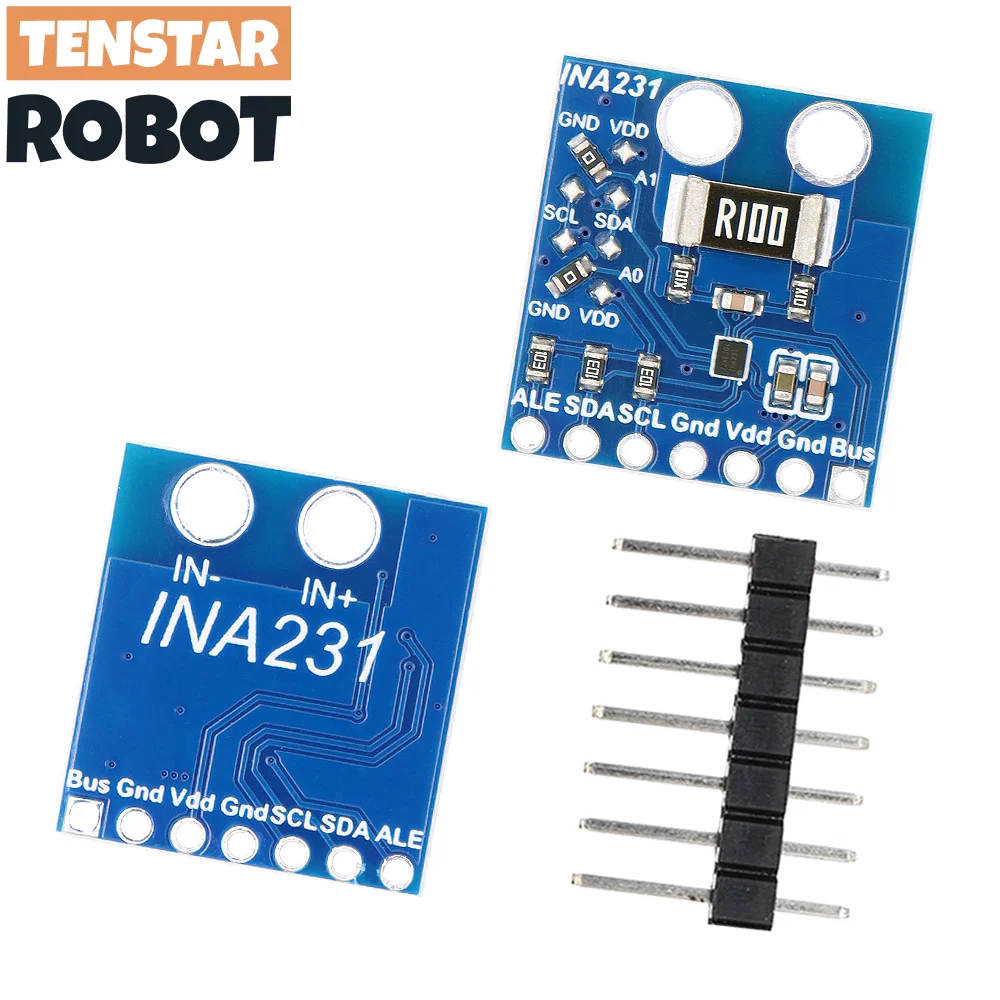

Módulo INA231
El INA231 es un monitor de potencia y derivación de corriente con una interfaz compatible con I2C de 1,8 V (con 16 direcciones programables).Este dispositivo monitorea la caída de voltaje de derivación y el voltaje de suministro del bus, brindando una protección mejorada al programar el pin ALERTO cuando los valores correspondientes exceden los límites programados.
Los valores de calibración, los tiempos de conversión y la media programables combinados con un multiplicador interno permiten lecturas directas de valores de corriente en Amperios y valores de potencia en Watts, reduciendo así la carga de procesamiento del host.
INA231 mide corriente en un voltaje de bus que oscila entre 0 V y 28 V y funciona con una única fuente que oscila entre 2,7 V y 5,5 V, lo que consume 330 μA (típico) de corriente de suministro.El rango de temperatura de funcionamiento del INA231 está clasificado de -40°C a +125°C. Existen dos versiones del INA231: el INA231A comienza a realizar conversiones continuas de derivación y voltaje de bus, mientras que el INA231B se inicia en modo de apagado de baja corriente; Este módulo utiliza la versión INA231A.
Características:
Rango de detección de voltaje del bus de 0 V a 28 V
Detección de lado alto o lado bajo
Informes de corriente, voltaje y potencia.
Alta precisión:
Error de ganancia del 0,5% (máximo)
Desplazamiento de 50 μV (máximo)
Opciones de promedio configurables
Umbrales de alerta programables
Compatible con I2C de 1,8 V
Rango de voltaje de funcionamiento: 2,7 V a 5,5 V
Opciones de modo de inicio: INA231A: Conversión activa
Dimensiones del módulo: 18*19,4 mm
