Análisis general del producto

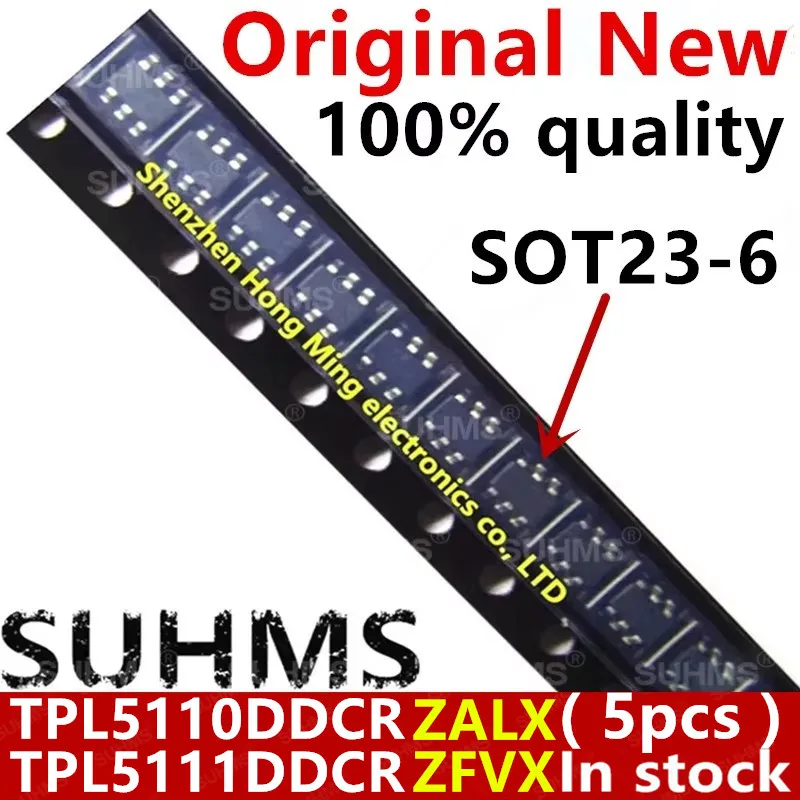

Este lote de 5 piezas reúne integrados de la familia TPL5110/TPL5111 en SOT-23-6 (marcados como TPL5110DDCR y TPL5111DDCR/TPL5111DDC, con variante relacionada “ZFVX” según la descripción). En la práctica, ya los he usado repetidamente cuando necesito que un sistema se “despierte” por intervalos y, sobre todo, que el resto del tiempo el consumo sea tan bajo como para que una pila o un captador energético aguanten más.
El concepto del TPL es bastante directo: mediante una señal de temporización programada por resistencia, el chip habilita la alimentación del bloque que te interesa (típicamente un microcontrolador o un conjunto de sensores) durante un tiempo controlado, y si el sistema no confirma “he terminado” con la señal DONE, el TPL actúa con un comportamiento tipo watchdog (reset/corte del ciclo según la implementación). En otras palabras: no es un temporizador para “medir” con precisión de reloj; es un temporizador para gestionar energía y evitar que el dispositivo se quede colgado consumiendo.
En estas semanas de pruebas lo he visto funcionar especialmente bien en escenarios de campo: nodos de sensorización, telemetría remota y prototipos donde quieres que un micro con sus tareas de arranque/lectura/transmisión no se te quede despierto accidentalmente.
Calidad de construcción y materiales
Al tratarse de un componente SMD en SOT-23-6, lo que más valoro es que el encapsulado y el acabado suelen ser adecuados para una implantación limpia en reflow: pads definidos, soldabilidad consistente y una integridad física que aguanta manipulación razonable en bancos de prototipado. En un lote de reposición como este, el punto crítico no es “la construcción” del chip en sí (que viene determinada por el fabricante del silicio), sino que el formato SOT-23-6 te permite mantener planitud y alineación al re-soldar o sustituir piezas en placas ya en producción o en reparaciones.
Dicho esto, los TPL requieren que respetes bien el layout (y eso incluye el retorno de masa). Si el footprint de tu PCB tiene el paste stencil demasiado agresivo o hay puentes entre pines (algo habitual en SOT-23-6 si imprimes mucho), el comportamiento puede volverse errático: intervalos mal calculados, DONE que no se interpreta o simplemente que el circuito no habilite la salida como esperas. En mis pruebas, lo que más evita problemas ha sido revisar la orientación, usar pasta con granulometría adecuada y, tras soldar, hacer una inspección con lupa antes de energizar.
Compatibilidad y rendimiento
En compatibilidad, lo primero es clavar la familia correcta. TPL5110 y TPL5111 comparten enfoque (temporizador de muy bajo consumo con control de encendido/apagado para power gating), y ambos trabajan en un rango de alimentación de 1.8 V a 5.5 V, con un consumo típico del orden de 35 nA (condición a 2.5 V según datos del fabricante). También comparten intervalos seleccionables de 100 ms a 7200 s y una precisión típica del 1%, pero esa precisión no sustituye a un RTC: para tiempos exactos al segundo, la tolerancia global del circuito (resistencia de temporización, PCB, temperatura) importa.
En rendimiento real, el “rendimiento” de estos chips no se mide por MHz, sino por dos cosas:
- Qué tan predecible es el tiempo de habilitado para tu carga.
- Qué tan bien integra tu firmware la señal DONE para cortar el ciclo cuando terminas.
En mis pruebas con microcontroladores a 3.3 V (y alimentaciones vía regulador o directo al dominio del sistema), la clave ha sido que el pulso de DONE esté bien temporizado. Es relativamente típico que el diseño funcione de maravera durante los primeros ciclos y luego falle si el firmware se queda en una sección larga (por ejemplo, espera I/O o retransmisiones). Ahí es donde el TPL te protege: si no manda DONE dentro del tiempo configurado, el sistema vuelve a un estado seguro para el siguiente ciclo. Este comportamiento lo he visto especialmente útil con tareas como inicialización, lectura de sensores y transmisión (donde las latencias variables no siempre son controlables).
Como alternativa genérica, en lugar de TPL5110/TPL5111 puedes encontrar temporizadores discretos o soluciones con MCU en modos sleep, e incluso otras familias dedicadas a power gating. La diferencia técnica relevante es que aquí buscas minimizar el consumo de standby y automatizar el corte de energía con un circuito pensado para ello. Muchas soluciones “equivalentes” funcionan, pero suelen penalizar más en consumo en suspensión o requieren más lógica/contaje de estados en el firmware.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Bajo consumo para gestionar energía: el consumo típico en espera lo hace muy adecuado para baterias o energía cosechada, donde el tiempo “muerto” manda.
- Intervalos amplios y configuración por resistencia: del orden de 100 ms a 7200 s te permite desde ciclos rápidos de prueba hasta ventanas grandes de lectura.
- Integración orientada a power gating: el concepto de “habilito alimentación un rato y luego apago” encaja de forma natural con sistemas que no quieren mantener reguladores o dominios activos.
- Función one-shot (según variante): útil cuando quieres que el encendido sea por un único ciclo o cuando el flujo de trabajo del sistema no debe repetirse automáticamente.
Aspectos mejorables / a vigilar
- La temporización depende del circuito externo: aunque la precisión típica sea buena, la resistencia de temporización y el entorno (tolerancia y temperatura) determinan el resultado final. Si tu requisito es una ventana extremadamente exacta (por ejemplo, alineada a eventos de red), conviene revisar el margen.
- Dependencia de firmware para DONE: si tu software no manda DONE en el camino “feliz” (o lo manda demasiado tarde), el comportamiento puede parecer errático (demasiado tiempo encendido o ciclos inesperados).
- Calidad del montaje SMD: en reapariciones o reparaciones, el mayor enemigo suele ser el puente de pines o una orientación incorrecta. Con SOT-23-6, una soldadura deficiente se manifiesta rápido al energizar.
Consejo práctico de uso: si estás ajustando el intervalo, haz una verificación sencilla en protoboard/placa de prueba (aunque sea con un osciloscopio o registrando tiempos con el micro durante varios ciclos). He visto que en intervalos concretos la diferencia entre lo esperado y lo observado puede variar un poco por márgenes y condiciones, y eso te ayuda a “cortar” el diseño con seguridad.
Veredicto del experto
Para lo que es este lote (repuesto de TPL5110/TPL5111 en SOT-23-6, con referencias cercanas como la variante ZFVX mencionada), mi veredicto es que es una compra coherente si tu objetivo es exactamente el tipo de control que estos chips hacen: temporizar el encendido de un sistema, ahorrar energía en standby y asegurar que si el firmware se bloquea, el ciclo se recupere. Donde más rendimiento obtendrás es en nodos con acciones cíclicas (sensado/telemetría/activaciones puntuales), y la principal fuente de problemas no suele ser el silicio, sino la implementación: orientación del SOT-23-6, DONE bien llevado en firmware y una resistencia de temporización bien seleccionada para tu rango.
