Color
Descripción
Micro USB

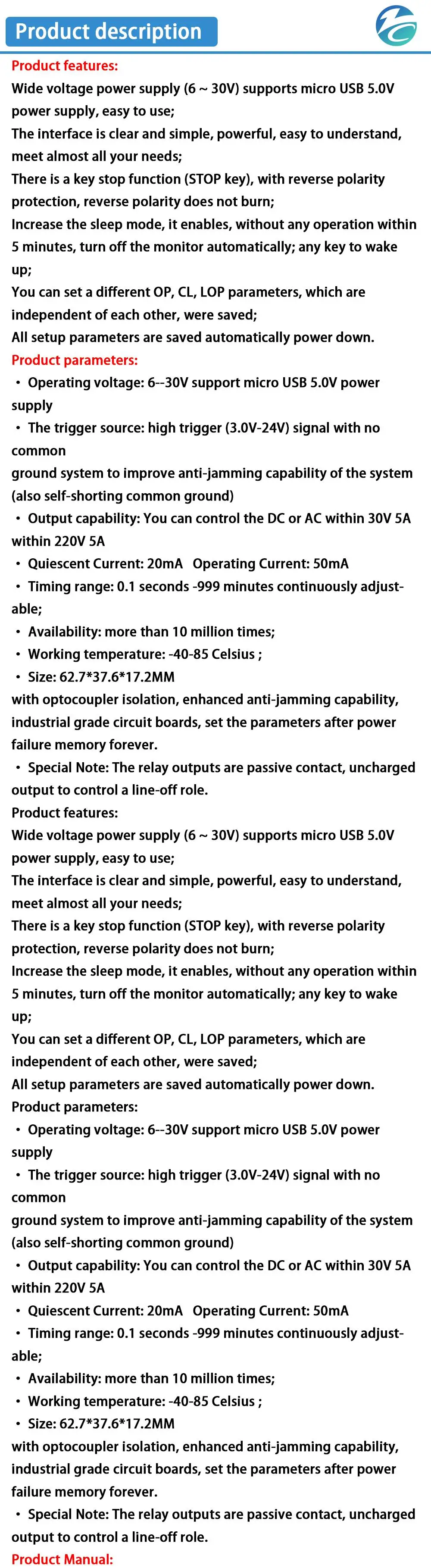

Características del producto:
La fuente de alimentación de amplio voltaje (6 ~ 30 V) admite micro USB 5,0 V
fuente de alimentación, fácil de usar;
La interfaz es clara y simple, potente, fácil de entender.
satisfacer casi todas sus necesidades;
Hay una función de parada de tecla (tecla STOP), con polaridad inversa
protección, la polaridad inversa no se quema;
Aumentar el modo de suspensión, permite, sin ninguna operación dentro de 5
minutos, apague el monitor automáticamente; cualquier tecla para despertar;
Puede configurar diferentes parámetros OP, CL, LOP, que son
independientes entre sí, se salvaron;
Todos los parámetros de configuración se guardan automáticamente y se apagan.
Parámetros del producto:
· Voltaje de funcionamiento: 6--30 V compatible con fuente de alimentación micro USB 5,0 V
· La fuente de disparo: señal de disparo alto (3,0 V-24 V) sin común
sistema de tierra para mejorar la capacidad antiinterferencias del sistema
(también terreno común autocorto)
· Capacidad de salida: puede controlar CC o CA dentro de 30 V 5 A
dentro de 220V 5A
· Corriente de reposo: 20 mA Corriente de funcionamiento: 50 mA
· Rango de tiempo: 0,1 segundos -999 minutos continuamente ajustable;
· Disponibilidad: más de 10 millones de veces;
· Temperatura de trabajo: -40-85 Celsius;

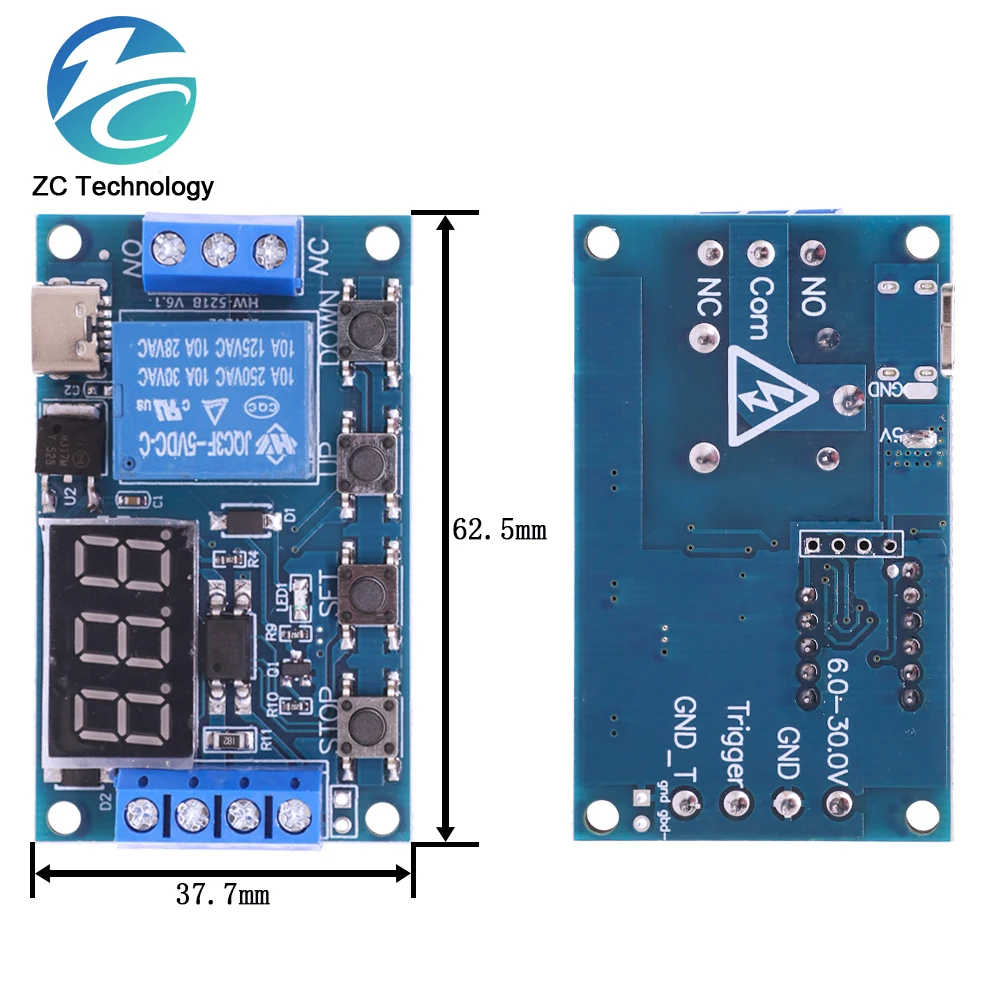

· Tamaño: 62,7*37,6*17,2MM
con aislamiento optoacoplador, capacidad antiinterferencias mejorada,
placas de circuito de grado industrial, establecen los parámetros después de la alimentación
memoria de fracaso para siempre.
· Nota especial: Las salidas de relé son de contacto pasivo, descargadas
salida para controlar un papel de línea fuera de línea.
Manual del producto:

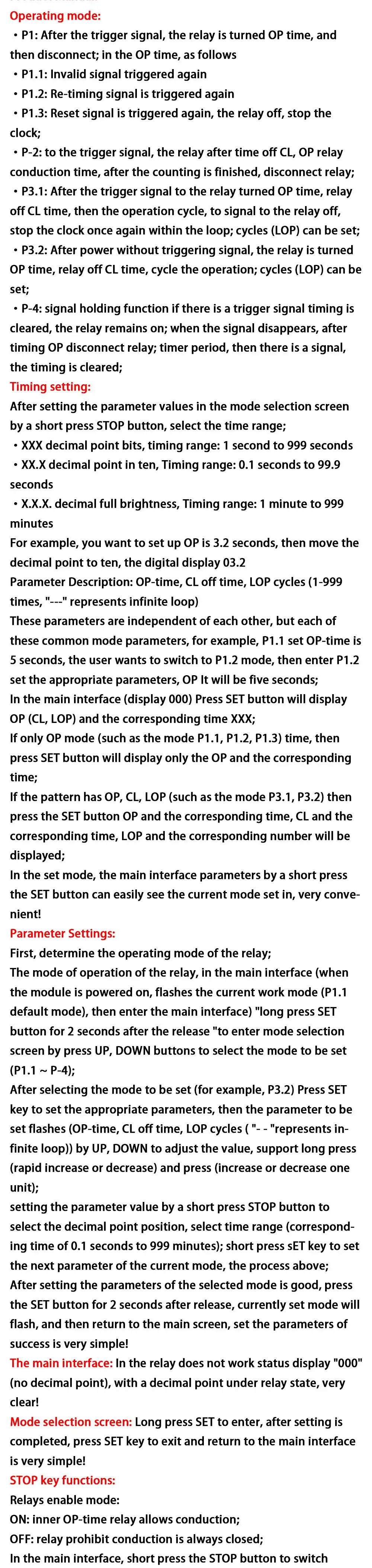

Modo de funcionamiento:
•P1: Después de la señal de disparo, el relé se activa el tiempo OP y luego
desconectar; en el tiempo OP, como sigue
•P1.1: Señal no válida activada nuevamente
•P1.2: La señal de sincronización se activa nuevamente
•P1.3: La señal de reinicio se activa nuevamente, el relé se apaga, detiene el reloj;
•P-2: a la señal de disparo, el relé después del tiempo apagado CL, relé OP
tiempo de conducción, una vez finalizado el conteo, desconecte el relé;
•P3.1: Después de que la señal de disparo al relé haya activado el tiempo OP, el relé se apaga
Tiempo CL, luego el ciclo de operación, para señalar al relé apagado, detener el
reloj una vez más dentro del bucle; se pueden configurar ciclos (LOP);
•P3.2: Después de la alimentación sin activar la señal, el relé se activa OP
tiempo, relé apagado tiempo CL, ciclo de operación; se pueden configurar ciclos (LOP);
•P-4: función de retención de señal si hay una sincronización de señal de disparo es
borrado, el relé permanece encendido; cuando la señal desaparece, después
sincronización del relé de desconexión OP; Período del temporizador, luego hay una señal, el
el cronometraje se borra;
Configuración de tiempo:
Después de configurar los valores de los parámetros en la pantalla de selección de modo por
presione brevemente el botón STOP, seleccione el rango de tiempo;
•XXX bits de punto decimal, rango de tiempo: 1 segundo a 999 segundos
• Punto decimal XX.X en diez, rango de tiempo: 0,1 segundos a 99,9
segundos
•X.X.X.brillo total decimal, rango de tiempo: 1 minuto a 999
minutos
Por ejemplo, desea configurar OP en 3,2 segundos y luego mueva el
punto decimal a diez, la pantalla digital 03.2
Descripción del parámetro: tiempo OP, tiempo de apagado CL, ciclos LOP (1-999
veces, "---" representa un bucle infinito)
Estos parámetros son independientes entre sí, pero cada uno de estos
Parámetros de modo común, por ejemplo, P1.1 establecido el tiempo OP es 5
segundos, el usuario desea cambiar al modo P1.2, luego ingresar al conjunto P1.2.
los parámetros apropiados, OP Serán cinco segundos;
En la interfaz principal (pantalla 000) Presione el botón SET para mostrar OP
(CL, LOP) y la hora correspondiente XXX;
Si solo el modo OP (como el modo P1.1, P1.2, P1.3) es el tiempo, entonces
presione el botón SET mostrará solo el OP y el correspondiente
tiempo;
Si el patrón tiene OP, CL, LOP (como el modo P3.1, P3.2) entonces
presione el botón SET OP y la hora correspondiente, CL y el
la hora correspondiente, LOP y el número correspondiente serán
mostrado;
En el modo de configuración, los principales parámetros de la interfaz presionan brevemente el
El botón SET puede ver fácilmente el modo actual configurado, ¡muy conveniente!
Configuración de parámetros:
Primero, determine el modo de funcionamiento del relé;
El modo de funcionamiento del relé, en la interfaz principal (cuando el
El módulo está encendido, parpadea el modo de trabajo actual (predeterminado P1.1
modo), luego ingrese a la interfaz principal) "mantenga presionado el botón SET durante 2
segundos después del lanzamiento "para ingresar a la pantalla de selección de modo presionando
Botones ARRIBA, ABAJO para seleccionar el modo a configurar (P1.1 ~ P-4);
Después de seleccionar el modo que se establecerá (por ejemplo, P3.2) Presione la tecla SET
para configurar los parámetros apropiados, luego el parámetro a configurar
parpadea (tiempo OP, tiempo de apagado CL, ciclos LOP ( "- - "representa infinito
bucle)) ARRIBA, ABAJO para ajustar el valor, admite pulsación larga (rápida
aumentar o disminuir) y presionar (aumentar o disminuir una unidad);
configuración del valor del parámetro presionando brevemente el botón STOP para seleccionar
la posición del punto decimal, seleccione el rango de tiempo (tiempo correspondiente
de 0,1 segundos a 999 minutos); presione brevemente la tecla SET para configurar la siguiente
parámetro del modo actual, el proceso anterior;
Después de configurar los parámetros del modo seleccionado, es bueno, presione
El botón SET durante 2 segundos después de soltarlo, actualmente el modo configurado
flash y luego regrese a la pantalla principal, configure los parámetros de
¡El éxito es muy simple!
La interfaz principal: en el relé no funciona el estado mostrar "000"
(sin punto decimal), con un punto decimal en estado de relé, muy
¡ claro!
Pantalla de selección de modo: Mantenga presionado SET para ingresar, después de que la configuración sea
completado, presione la tecla SET para salir y regresar a la interfaz principal.
¡Muy simple!

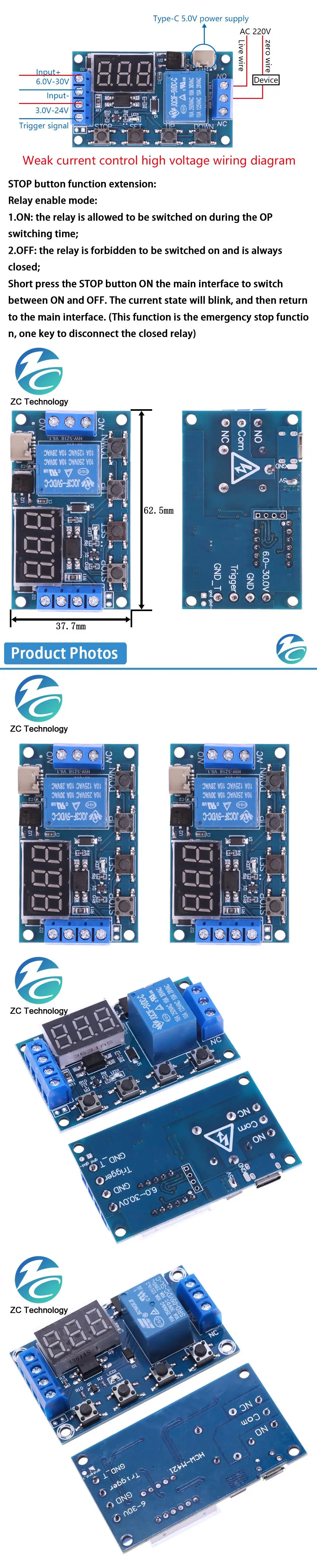

Funciones clave STOP:
Modo de habilitación de relés:
ON: el relé interno de tiempo OP permite la conducción;
APAGADO: el relé prohíbe la conducción siempre está cerrado;
En la interfaz principal, presione brevemente el botón STOP para cambiar
entre ON y OFF, la corriente en la que el estado parpadeará, y
luego regrese a la pantalla principal.(Esta característica es una parada de emergencia.
función, un relé de desconexión de llave cerrado)

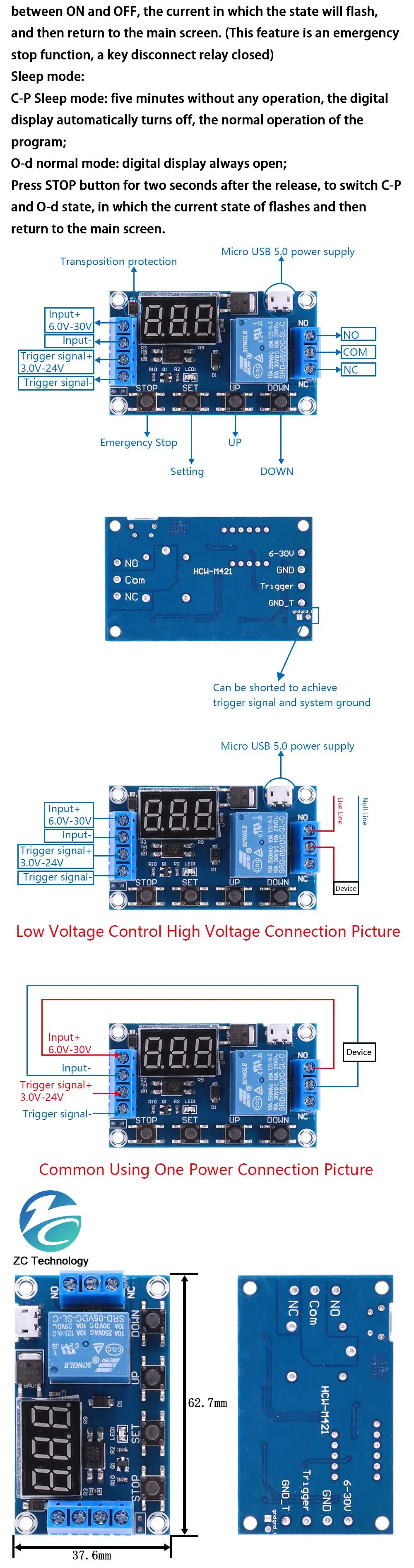

Modo de suspensión:
Modo de suspensión C-P: cinco minutos sin ninguna operación, el digital
La pantalla se apaga automáticamente, el funcionamiento normal del
programa;
Modo normal O-d: pantalla digital siempre abierta;
Presione el botón STOP durante dos segundos después de soltarlo, para cambiar C-P
y estado O-d, en el que el estado actual parpadea y luego regresa
a la pantalla principal.
USB TIPO C
Introducción del producto
1.La fuente de alimentación de amplio voltaje (6 ~ 30 V) admite MICRO USB 5.0 V
fuente de alimentación;
2.Interfaz clara y sencilla, funciones potentes;
3.Hay un botón para la función STOP (el botón STOP), inverso
protección de conexión, la conexión inversa no se quema;
5.Puede configurar diferentes parámetros OP, CL, LOP, estos parámetros
eran independientes entre sí, se guardan;
6.Todos los parámetros establecidos se guardan automáticamente cuando falla la fuente de alimentación.
Patrón de trabajo:
P1: señal cuando se activa, conducción del relé OP el tiempo y luego
desconectar; En el tiempo OP, la siguiente operación
P1.1: señal para activar la no válida nuevamente
P1.2: sincronización del disparador de señal nuevamente
P1.3: restablecer el disparador de señal nuevamente, desconexión del relé, detener el cronometraje;
P-2: para activar la señal, tiempo CL de desconexión del relé, conducción del relé OP
tiempo, se completa el cronometraje, desconecte el relé;
P3.1: para activar la señal, conducción del relé tiempo de OP después del relé de tiempo
desconecte CL, luego realice un ciclo de las acciones anteriores, presione nuevamente para darle el
señal y desconexión del relé, parada de cronometraje; Se pueden configurar ciclos (LOP);
P3.2: después de la electricidad sin la señal de disparo, conducción del relé,
El relé de tiempo OP desconecta CLTime, realiza un ciclo de las acciones anteriores; Ciclos
(LOP) se puede configurar;
P-4: función de mantenimiento de señal si hay una señal de disparo, sincronización, relé
mantener la conducción; Cuando la señal desaparece, cronometrando después del OP
desconexión del relé; Durante el tiempo, sin señal, sin tiempo;
Parámetros del producto
1: Voltaje de funcionamiento: 6-30 V compatible con fuente de alimentación MICRO USB 5.0 V
2: La fuente de la señal de disparo: disparador de alto nivel (3,0 V y 24 V) a
La señal y el sistema son para mejorar la capacidad antiinterferencias del
sistema (o breve después del total)
3: Función de salida: puede controlar el equipo dentro de DC 30V5A
o CA 220V5A
4: Corriente estática 20 mA corriente de trabajo: 50 mA
5: La vida es más de100000 veces; Temperatura de trabajo: - 40-85℃;
6: Con aislamiento de acoplamiento óptico, capacidad antiinterferente, industrial
placas de circuito de nivel, parámetros de configuración de energía después de la memoria para siempre.
Asuntos que requieren atención
1. Tenga en cuenta como se muestra, no es incorrecto.
2. Este documento es sólo para editar los parámetros del producto, como
Los retrasos están sujetos a cambios sin previo aviso.
3. La salida del relé es un contacto pasivo, no una salida cargada, controla el
papel de encendido y apagado de una línea.

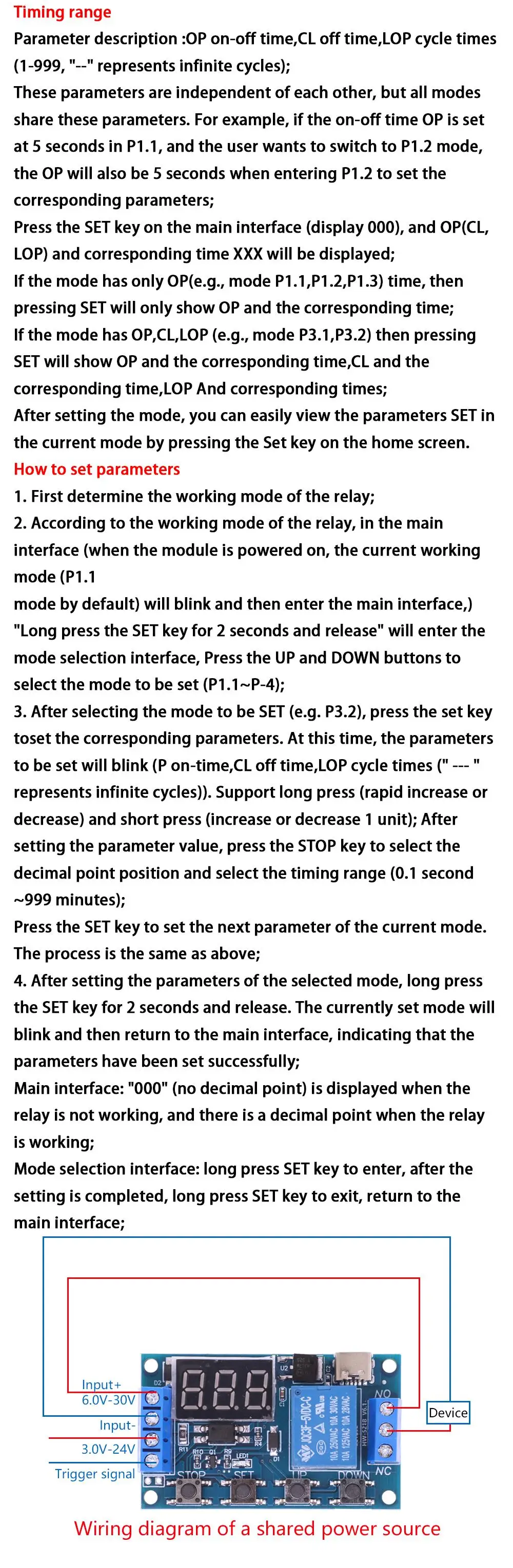

Rango de tiempo
Descripción del parámetro: tiempo de encendido y apagado OP, tiempo de apagado CL, tiempos de ciclo LOP
(1-999, "--" representa ciclos infinitos);
Estos parámetros son independientes entre sí, pero todos los modos.
compartir estos parámetros.Por ejemplo, si el tiempo de encendido y apagado de OP se establece en
5 segundos en P1.1 y el usuario desea cambiar al modo P1.2, el
OP también tardará 5 segundos al ingresar a P1.2 para configurar el
parámetros correspondientes;
Presione la tecla SET en la interfaz principal (pantalla 000) y OP (CL,
Se mostrarán LOP) y la hora correspondiente XXX;
Si el modo solo tiene OP (por ejemplo, modo P1.1, P1.2, P1.3) tiempo, entonces
presionar SET solo mostrará OP y la hora correspondiente;
Si el modo tiene OP,CL,LOP (por ejemplo, modo P3.1,P3.2) presione SET
mostrará OP y la hora correspondiente, CL y la correspondiente
tiempo, LOP y horarios correspondientes;
Después de configurar el modo, puede ver fácilmente los parámetros SET en
el modo actual presionando la tecla Set en la pantalla de inicio.
Cómo configurar parámetros
1.Primero determine el modo de funcionamiento del relé;
2.Según el modo de funcionamiento del relé, en la interfaz principal
(cuando el módulo está encendido, el modo de trabajo actual (P1.1
modo de forma predeterminada) parpadeará y luego ingresará a la interfaz principal)
"Mantenga presionada la tecla SET durante 2 segundos y suéltelo" ingresará al
Interfaz de selección de modo, presione los botones ARRIBA y ABAJO para seleccionar
el modo a configurar (P1.1~P-4);
3.Después de seleccionar el modo a SET (por ejemplo,P3.2), presione la tecla Set para
establezca los parámetros correspondientes.En este momento, los parámetros para
será configurado parpadeará (tiempo de encendido, tiempo de apagado de CL, tiempos de ciclo de LOP (" --- "
representa ciclos infinitos)).Admite pulsación larga (aumento rápido o
disminuir) y presionar brevemente (aumentar o disminuir 1 unidad); Después de configurar
el valor del parámetro, presione la tecla STOP para seleccionar el punto decimal
posición y seleccione el rango de tiempo (0,1 segundo ~999 minutos);
Presione la tecla SET para configurar el siguiente parámetro del modo actual.
El proceso es el mismo que el anterior;
4.Después de configurar los parámetros del modo seleccionado, mantenga presionado el botón
Tecla SET durante 2 segundos y suéltela.El modo establecido actualmente parpadeará
y luego regrese a la interfaz principal, indicando que el
Los parámetros se han configurado correctamente;
Interfaz principal: "000" (sin punto decimal) se muestra cuando el relé
no está funcionando y hay un punto decimal cuando el relé está
trabajando;
Interfaz de selección de modo: mantenga presionada la tecla SET para ingresar, después del
La configuración se completa, mantenga presionada la tecla SET para salir, regrese al principal
interfaz;
Extensión de la función del botón STOP:
Modo de habilitación de relé:
1.ON: se permite encender el relé durante el OP
tiempo de conmutación;
2.OFF: está prohibido encender el relé y estar siempre cerrado;
Presione brevemente el botón STOP EN la interfaz principal para cambiar
entre ENCENDIDO y APAGADO.El estado actual parpadeará y luego regresará.
a la interfaz principal.(Esta función es la función de parada de emergencia,
una llave para desconectar el relé cerrado)
Opiniones de clientes
1 opinionesGran artículo. Todo está perfectamente bien. Entrega rápida. Productos como se describen. Puedes recomendar al vendedor.
