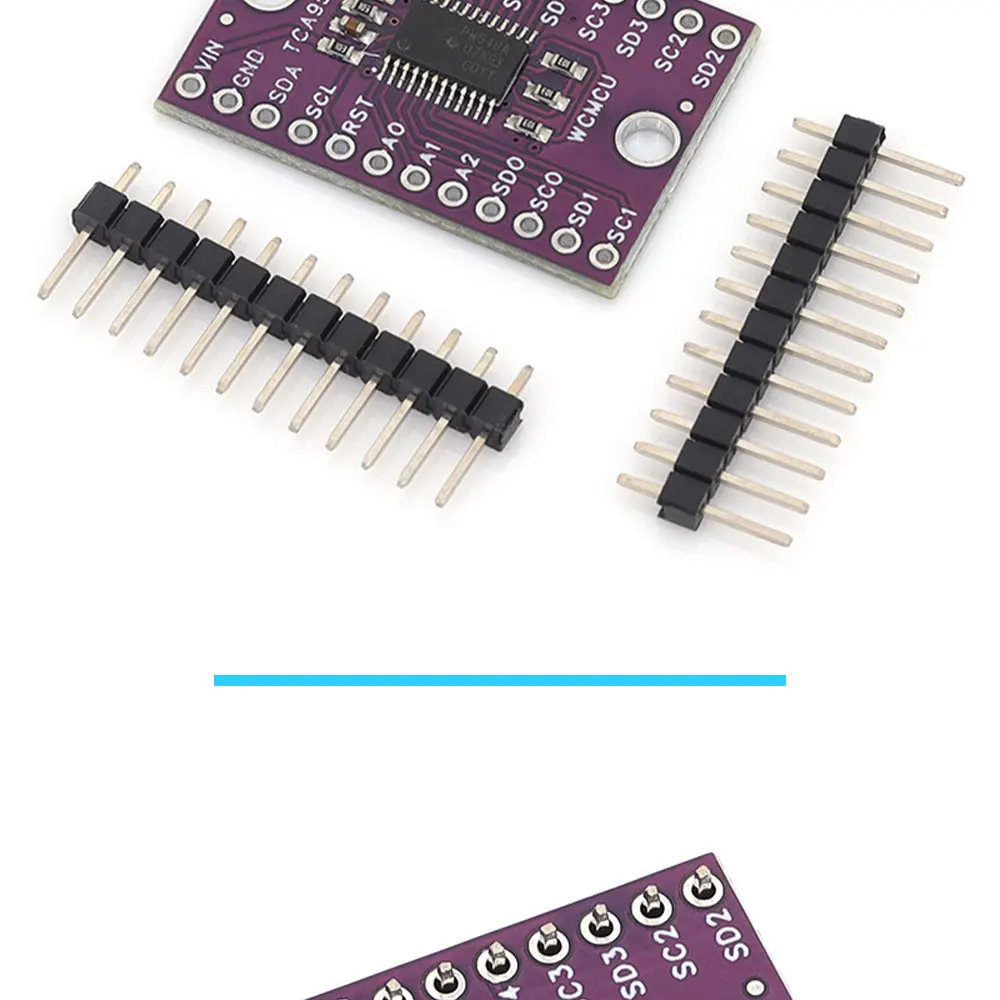

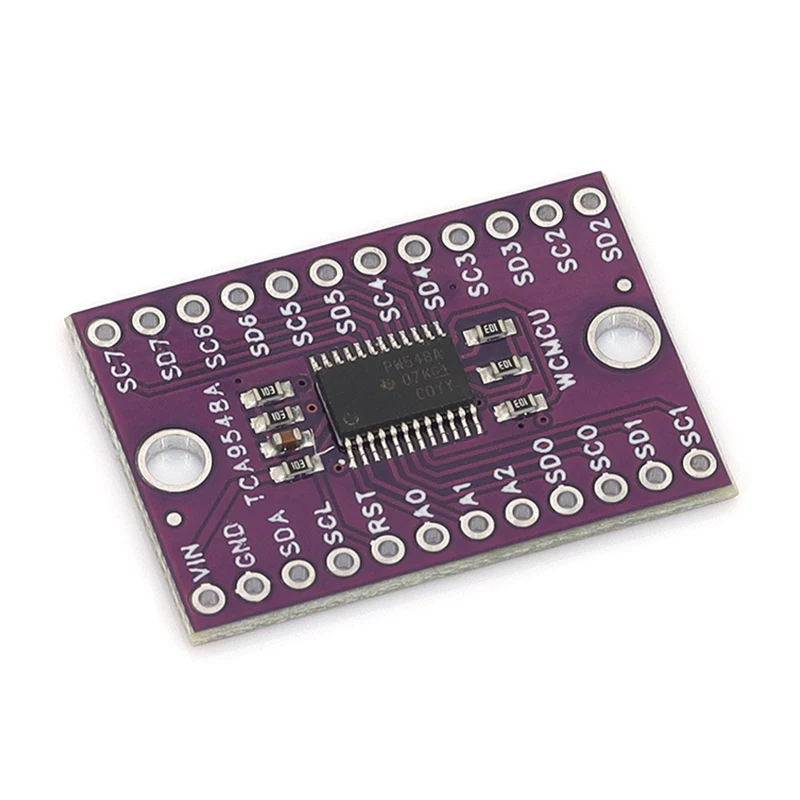

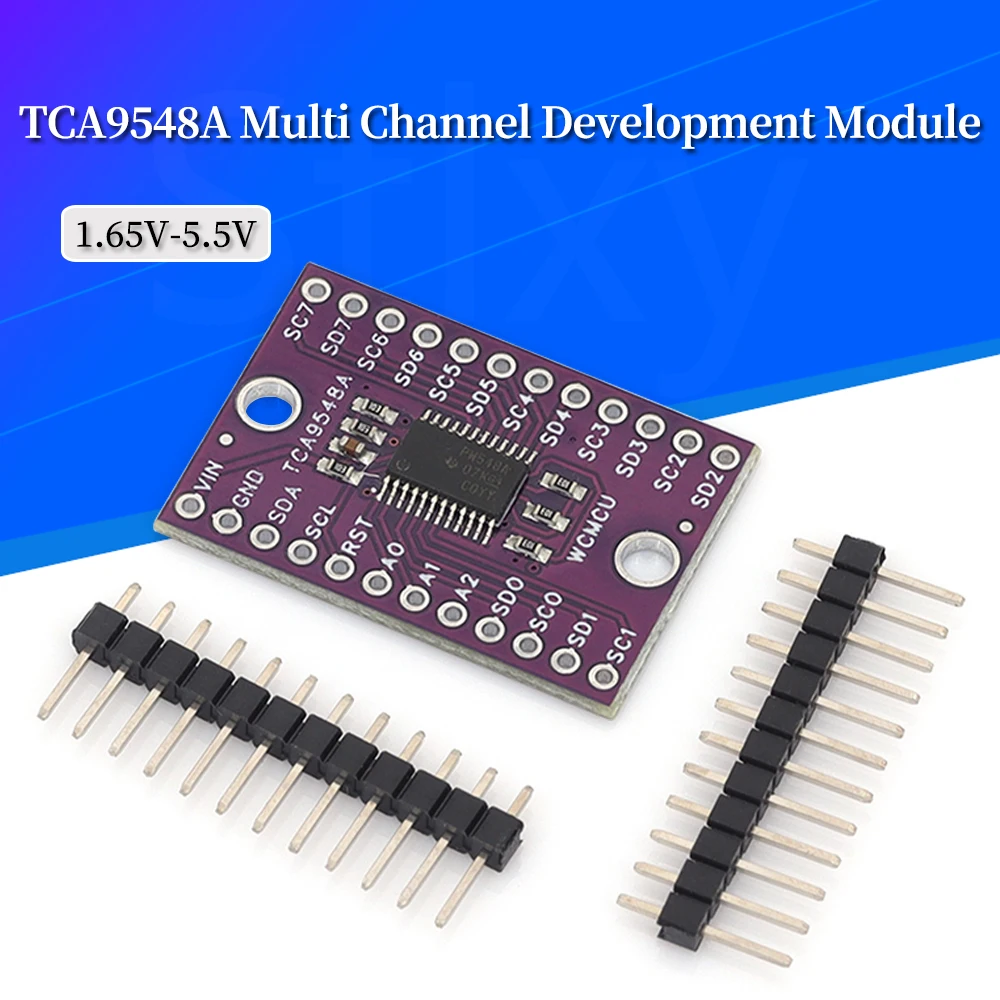

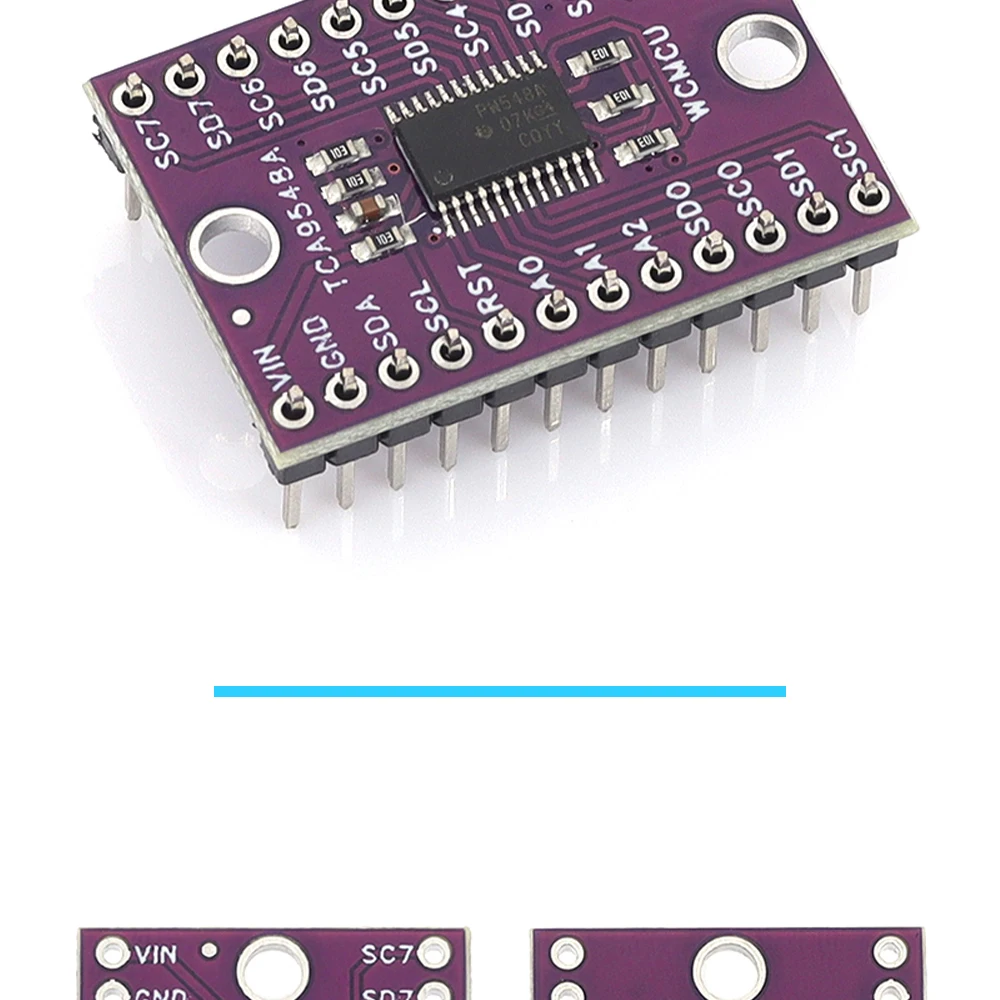

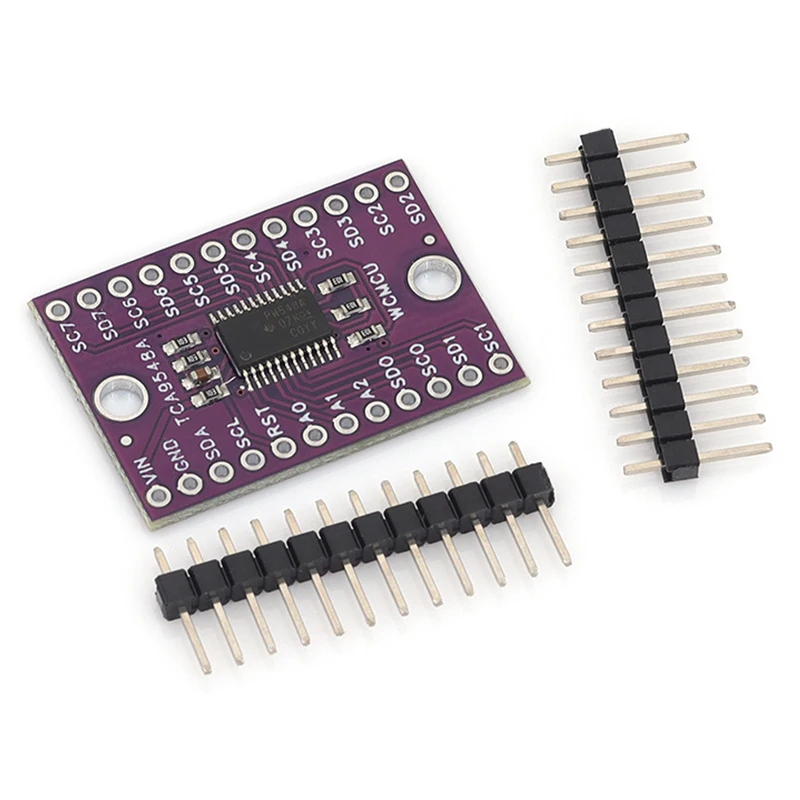

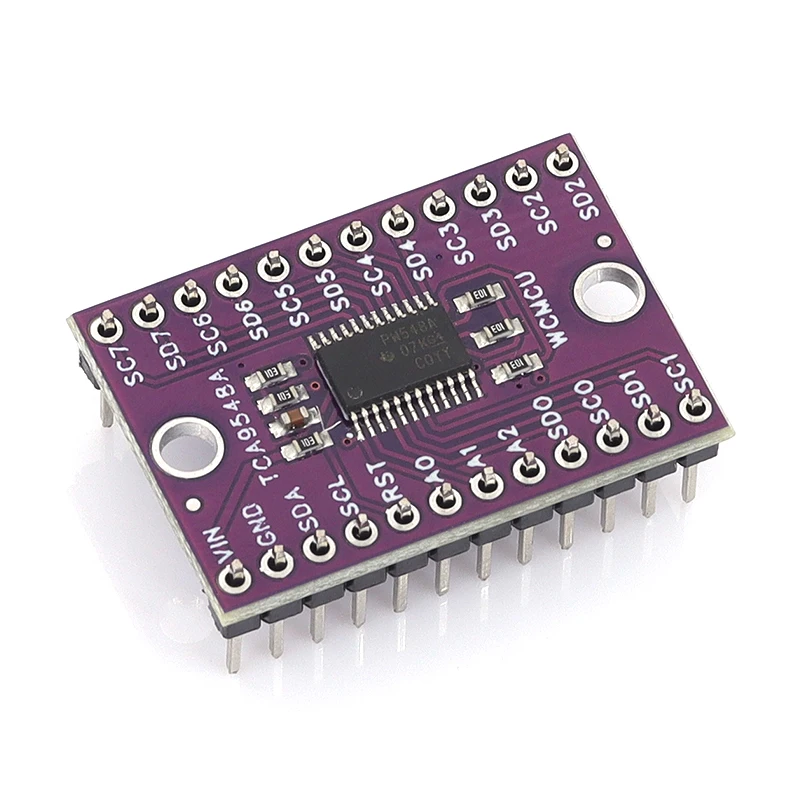

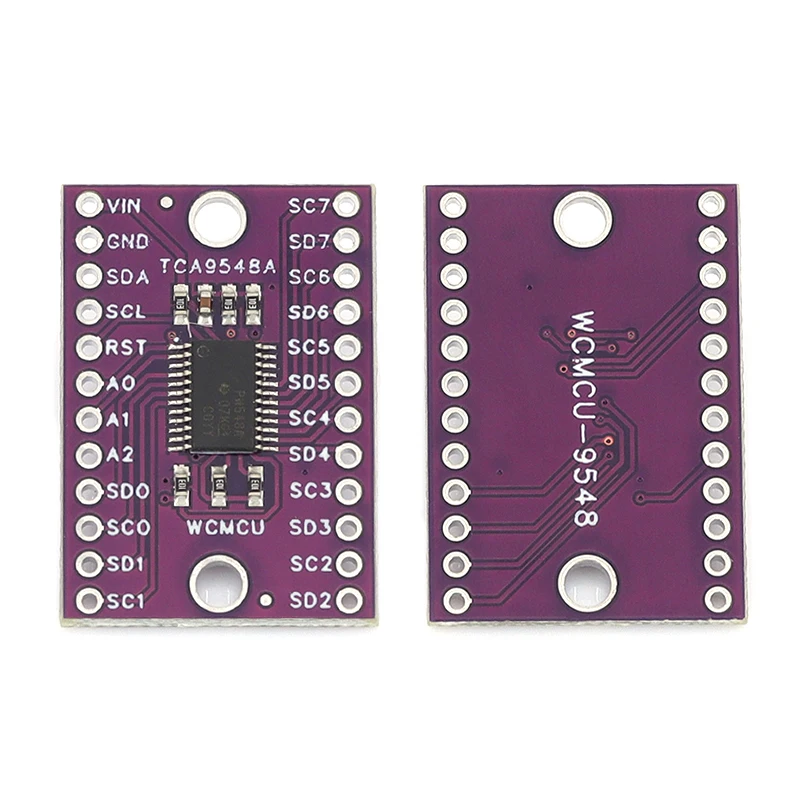

CJMCU- 9548 TCA9548A 1 a 8 I2C placa de expansión multicanal de 8 vías placa de desarrollo de módulo IIC
Acabas de encontrar el sensor I2C perfecto, ellos cuando te piensas "Uh oh, este chip tiene una dirección I2C fija y, desde lo que sé de I2C, no puedes tener dos dispositivos con los mismos en el mismo SDA/SCL. ¡pines!"¿Estás fuera de la suerte?Sería, si no tuvieras este multiplexor CJMCU-9548 1 a 8 I2C genial.
Finalmente, una forma de obtener hasta 8 dispositivos I2C del mismo dirección conectados a un microcontrolador: este multiplexor actúa como un gatekeeper, liberando los comandos al conjunto seleccionado de pines I2C con su comando.

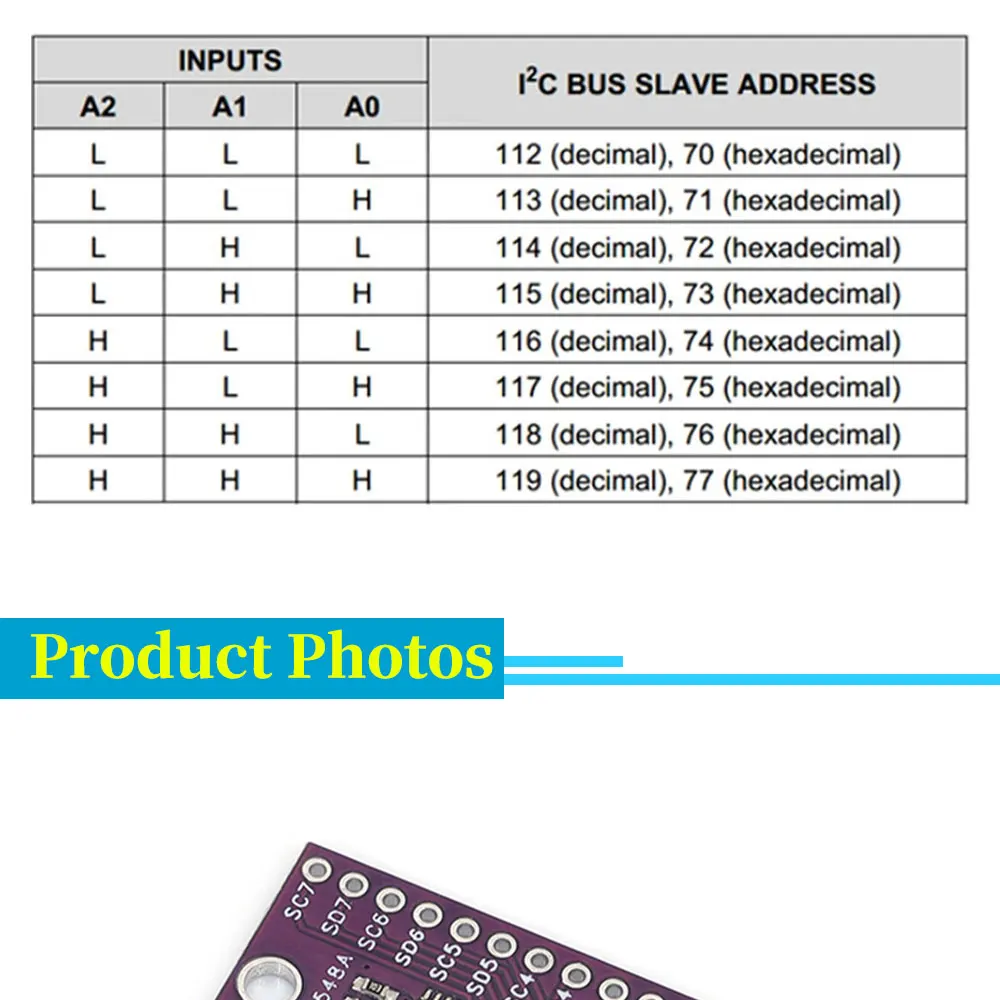

Su uso es bastante sencillo: el multiplexor en sí está en la dirección I2C 0x70 (pero se puede ajustar de 0x70 a 0x77) y simplemente escribe un solo byte con el número de salida multiplexada deseado en ese puerto, y bam: cualquier futuro Los paquetes I2C se enviarán a ese puerto.En teoría, podrías tener 8 de estos multiplexores en cada una de las direcciones 0x70-0x77 para controlar 64 de la misma pieza direccionada I2C.
Ponemos este bonito chip en un breakout para que pueda usarlo en una placa de pruebas con condensador, y pullups y pulldowns para que el uso sea muy sencillo.Se requiere un encabezado y una vez soldado puede conectarlo a una soldadura, el chip es muy fácil de usar con cualquier nivel lógico.
El adaptador está conectado a un dispositivo I2C con múltiples direcciones idénticas en el mismo puerto I2C en el tablero de control principal para comunicación y uso normales.

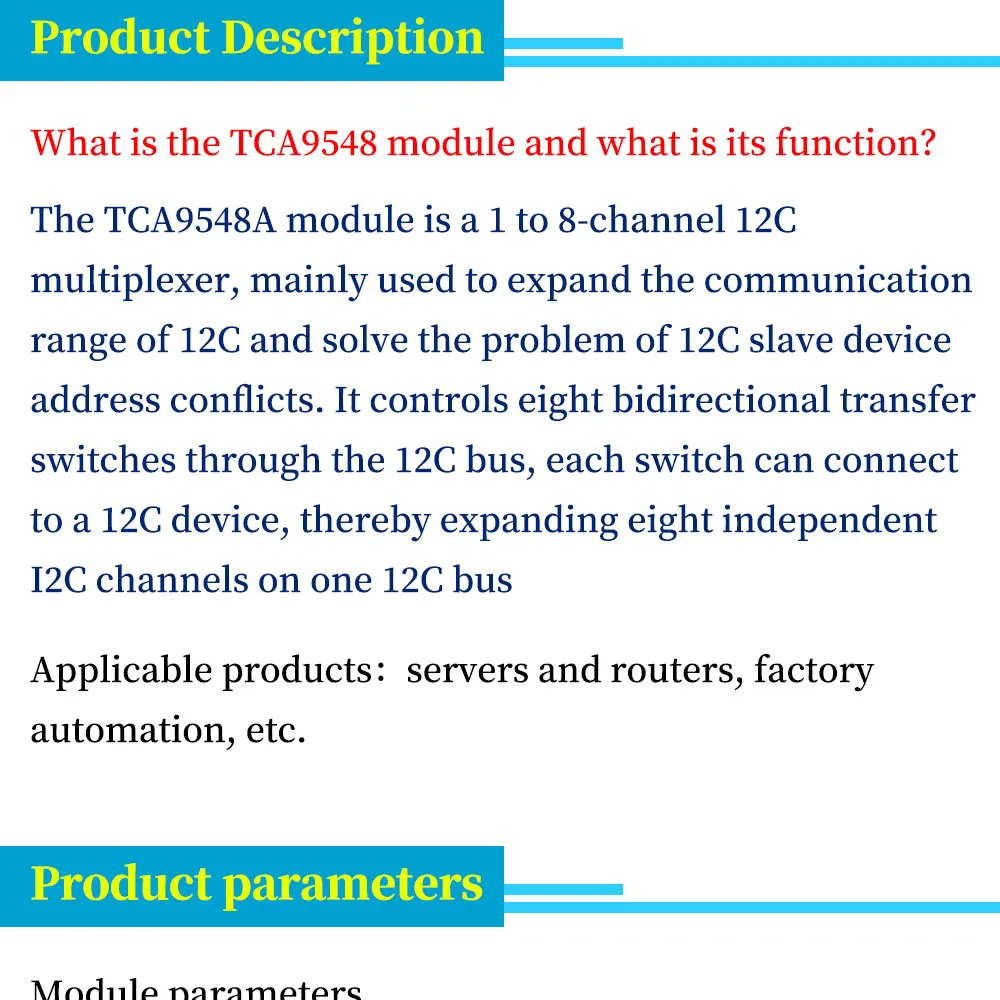

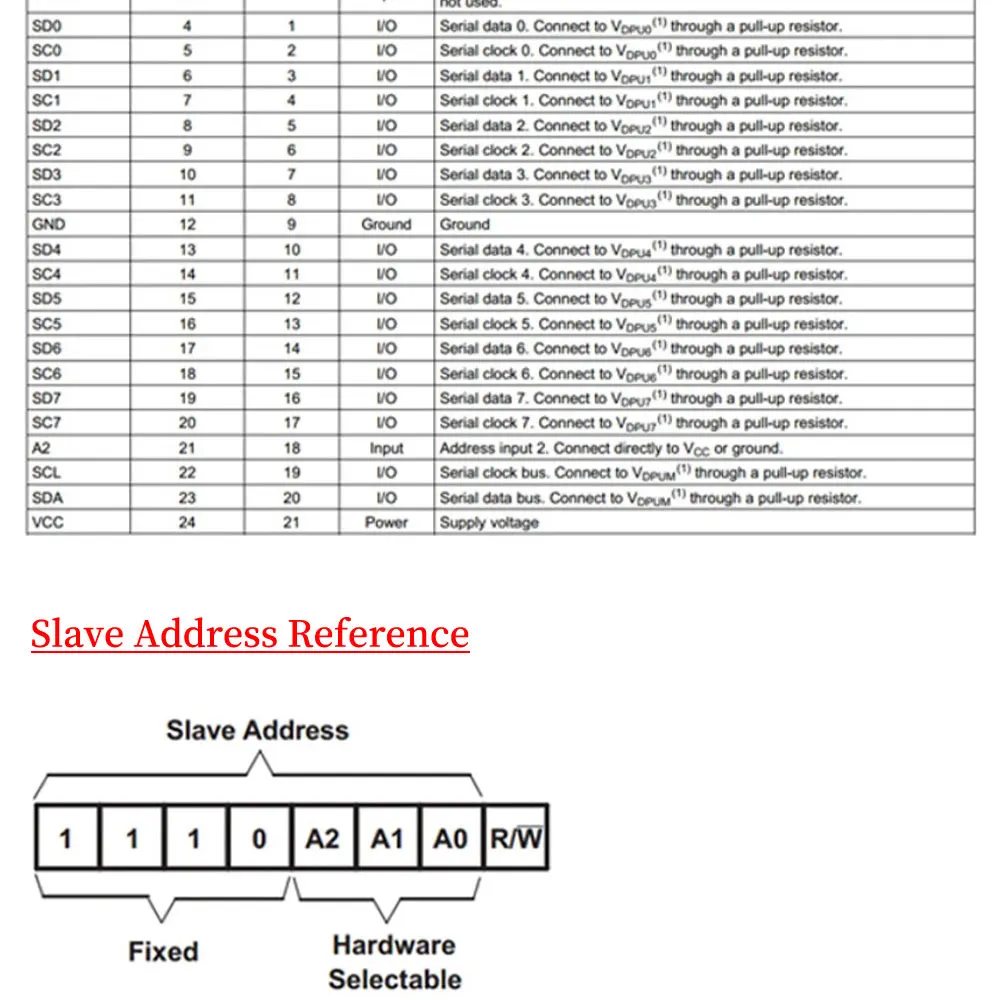

Hay 8 interfaces I2C en un expansor y hay ocho interruptores de transferencia bidireccionales que pueden controlarse mediante el bus I2C.Esto significa que después de transferir 1 expansor, se pueden conectar 8 direcciones idénticas al mismo puerto I2C.El dispositivo también está en uso normal.La dirección predeterminada de este expansor es 0x70, la dirección se puede cambiar y configurar entre 0x70 ~ 0x77 según sus necesidades.En teoría, se pueden conectar en cascada 8 expansores en una dirección de 0x70~0x77, y cada expansor puede conectar 8 dispositivos con la misma dirección.Esto realiza el mismo puerto I2C y conecta 64 dispositivos con la misma dirección y los utiliza normalmente.¡Muy potente!

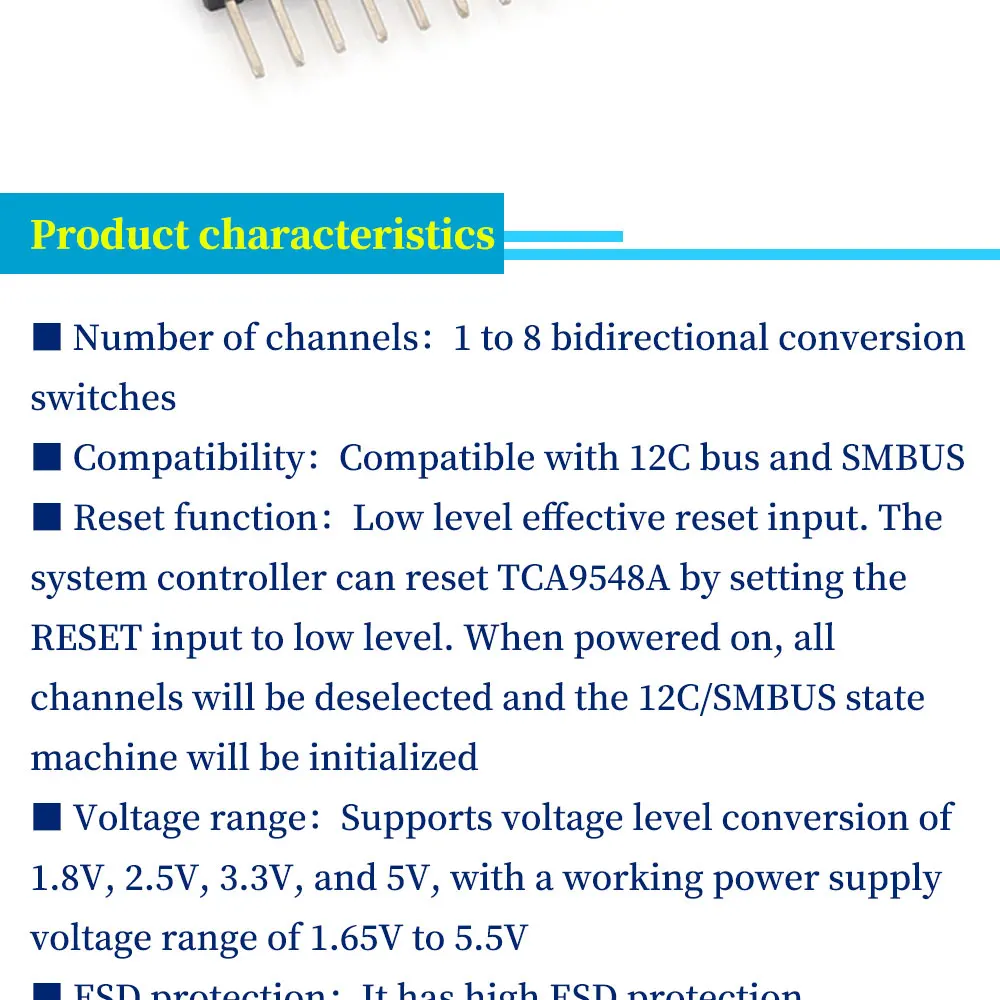

Compatible con bus IIC y bus de administración de sistemas (SMBus), entrada activa de bajo reinicio, soporte para inserción en caliente, baja corriente de espera, sin fallas durante el encendido, soporte para voltajes entre buses de 1,8 V, 2,5 V, 3,3 V y 5 V. Cambio de nivel.

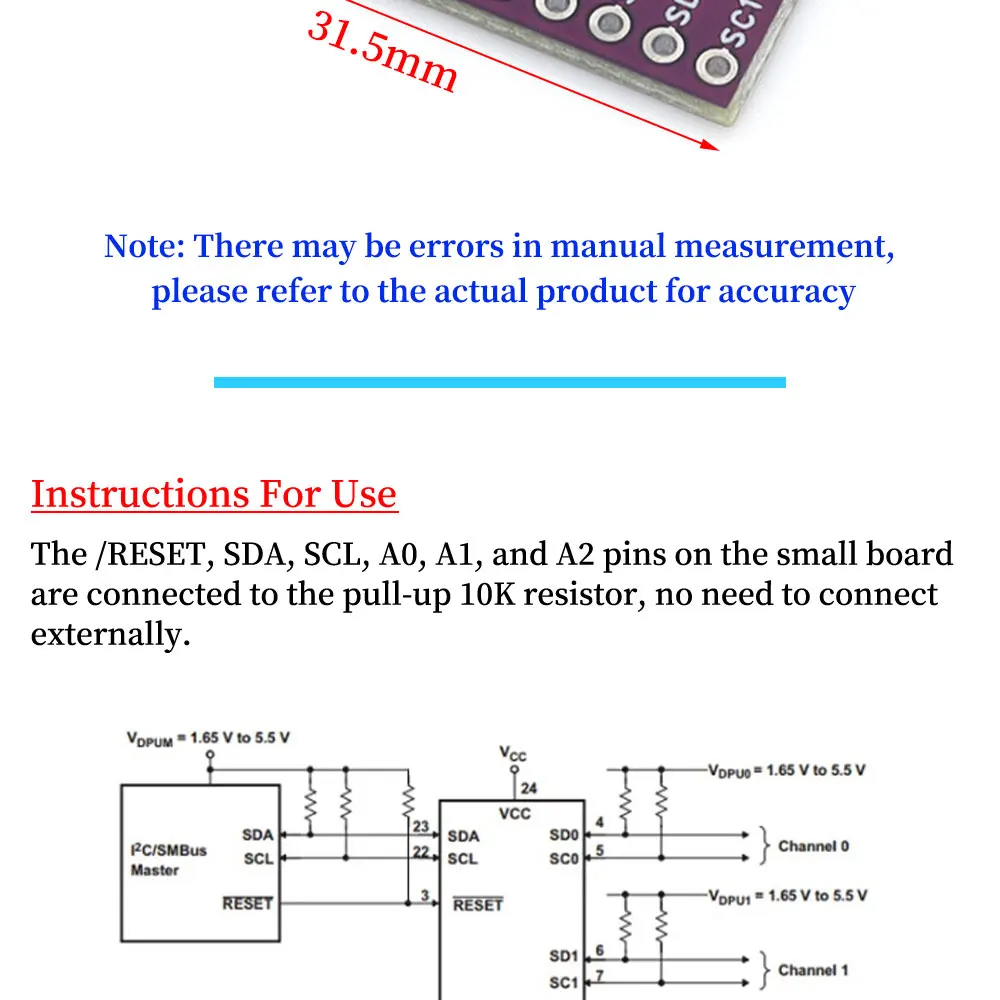

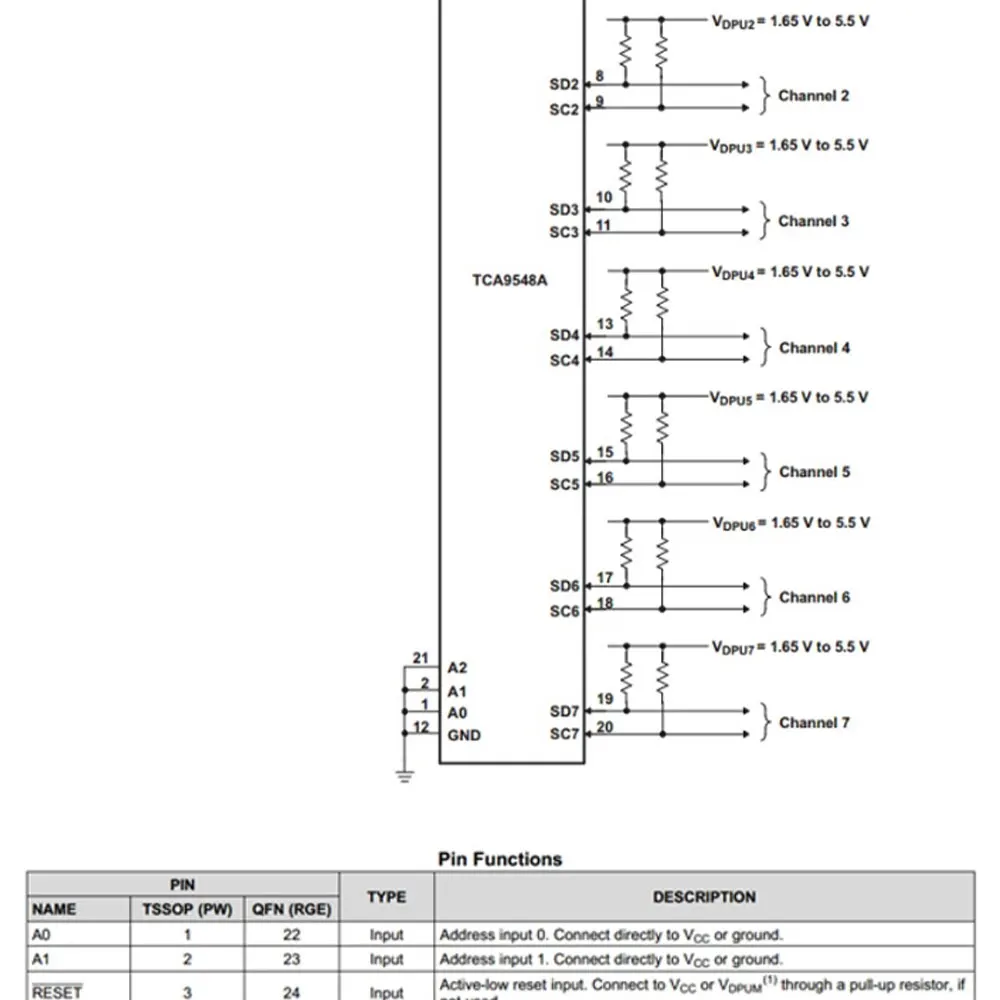

Dependiendo del contenido de los registros de control programables, se puede seleccionar cualquier canal SCn/SDn o combinación de canales.Cuando ocurre un tiempo de espera u otra operación incorrecta, el maestro del sistema puede restablecer el TCA9548A ingresando la entrada /RESET baja.Del mismo modo, un reinicio de encendido deselecciona todos los canales e inicializa la máquina de estado I2C/SMBus.El reinicio e la inicialización también se pueden lograr mediante la inserción/RESET y no es necesario apagar la pieza.El interruptor tiene una puerta de encendido para que el pin VCC pueda usarse para limitar el alto voltaje máximo a través del TCA9548A.Limitar el alto voltaje máximo permite utilizar diferentes voltajes del bus en cada par de canales para que 1.8V, 2.5V o 3.Los componentes de 3 V pueden comunicarse con componentes de 5 V sin ninguna protección adicional; para cada canal, resistencias pull-up externas. El dispositivo eleva el voltaje del bus al nivel de voltaje deseado.Todos los pines de E/S tienen un voltaje soportado de 5 V.

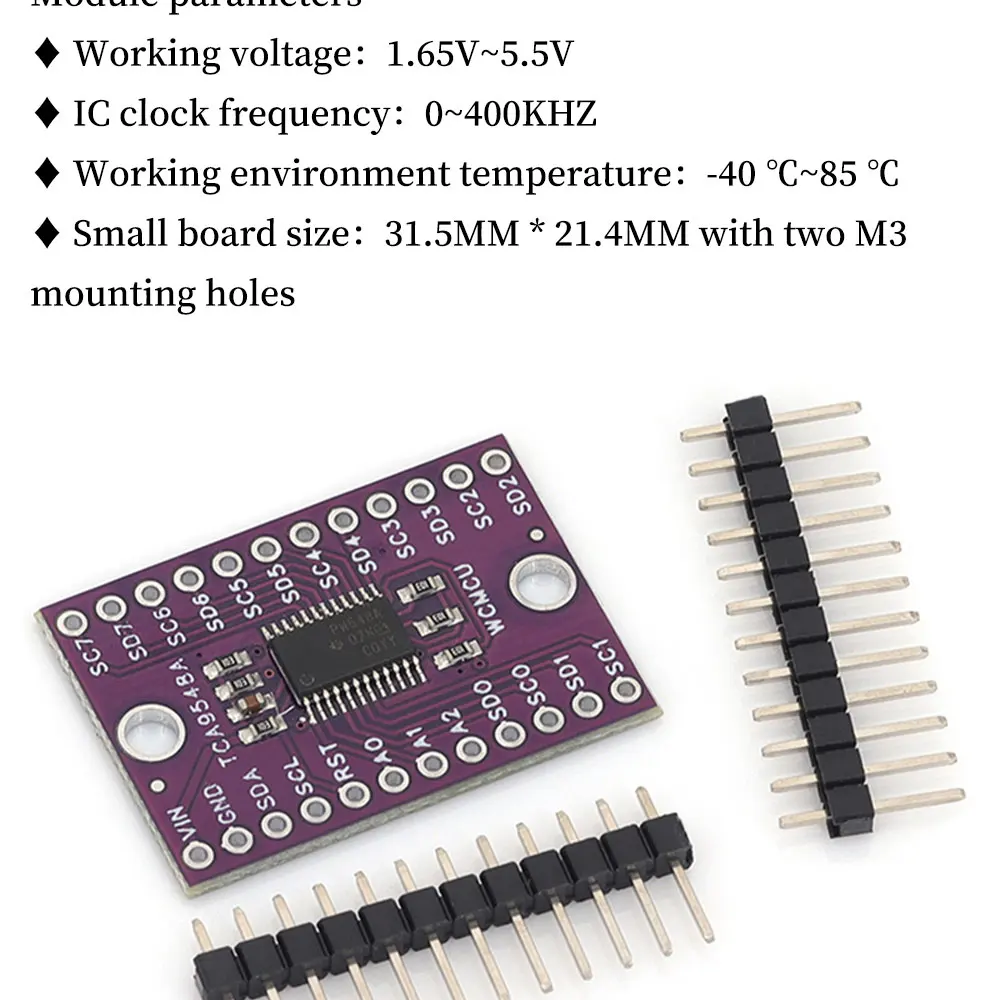

Voltaje de funcionamiento: 1,65 V ~ 5,5 V
Frecuencia de reloj IIC: 0 ~ 400 KHz
Temperatura ambiente de trabajo: -40° C ~ 85° C

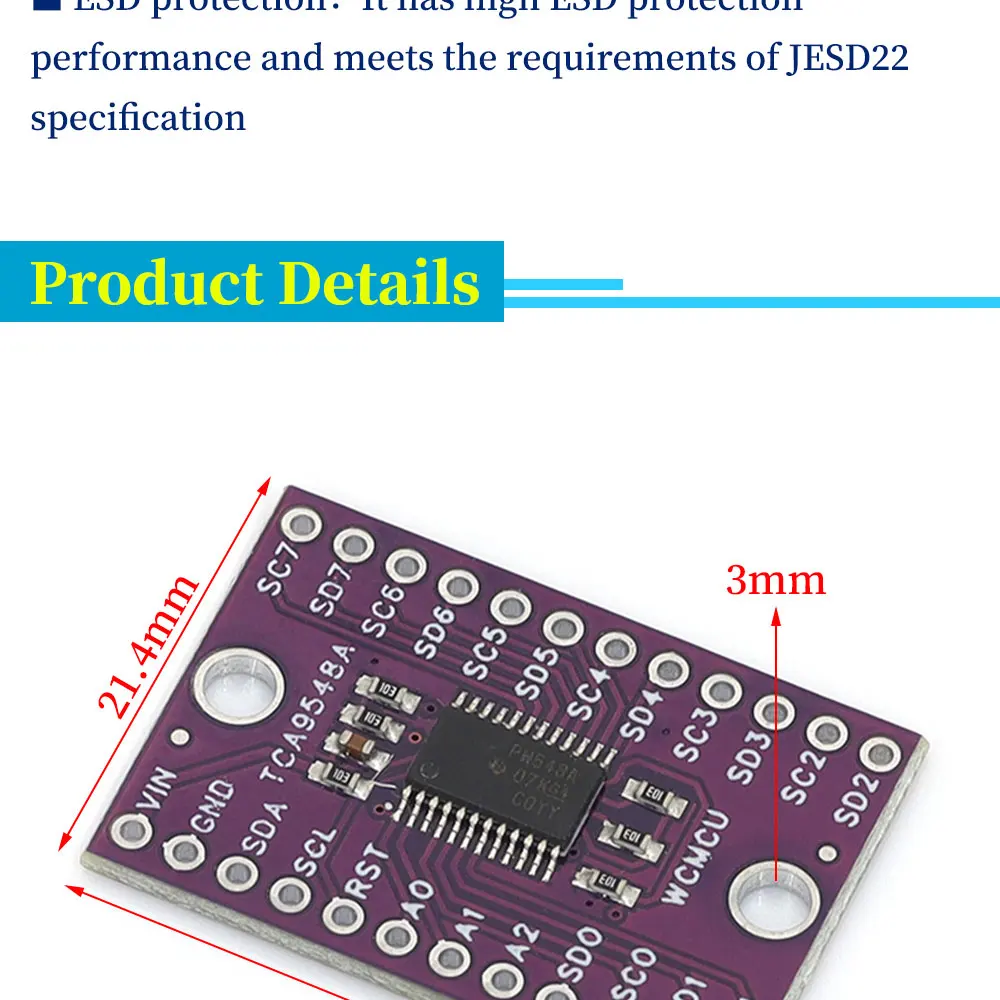

Tamaño de tablero pequeño: 31,5 mm * 21,4 mm con dos orificios de montaje M3
