Descripción
TC234KITKit de evaluación para que los desarrolladores aprendan y dominenTC234Tecnología de desarrollo de hardware suave y kit de desarrollo para evaluar el rendimiento del procesador. A través de este producto, puede verificarTC234Puede cumplir con su solicitud de destino, por delante de suECUO utilice la producción de placas de circuito para realizar la evaluación del software y la verificación del algoritmo, a fin de acelerar el proceso de desarrollo del producto.
TC234Placa de evaluación predeterminadaMCUModeloSAK-TC234LP-32F200F... A travésTC234Se pueden utilizar recursos ricos en chips y circuitos periféricos en la placa de circuitoTC234La placa tiene función de seguridad (ISO26262) Chip de potencia requeridoTLF35584, Ayuda a acelerar el desarrollo de hardware suave de productos de seguridad funcional... Además, a través de la interfaz de expansión, los usuarios pueden diseñar sus propios circuitos periféricos para verificarTC234Las otras funciones de.TC234La Junta de Evaluación cuenta con los siguientes recursos:
Procesador:TC234Frecuencia máxima200MHz
TriCore™DSPUna función aritmética
Memoria de programa: up2MBPrograma en chipFLASH
Almacenamiento de datos:192KBLos datos del contenedor en datos localesRAM
1Carretera10/100 MbpsEthernet semidúplex o dúplex completoPHYChipPEF7071
1CarreteraPUEDEInterfaz de comunicación con controlador (TLE6250GV33)
1CarreteraLinInterfaz de comunicación con controlador (TLE7259-2GE)
4×LEDLuz indicadora programable, se puede utilizar como pantalla de estado
1×3,3 VEl Indicador de potencia,1×1,3 VEl LED eléctrico, 1×5VEl LED eléctrico
2×40 Puerto de expansión externo Pin (datos, dirección, control,GPIO,A/DEtc.)
El tablero está integradoDAPCircuitoMini USBConéctese al ordenador para la depuración de simulación
DAPInterfaz de depuración de simulación
Admite sistema de alimentación de seguridad funcional en un chipTLF35584
DC8 ~ 15VEntrada de energía
Nota: La tecnología Ganqin puede proporcionarTLF35584YTC234Y carga muestras para cumplir con los requisitos de muestra de los clientes en la etapa de desarrollo.

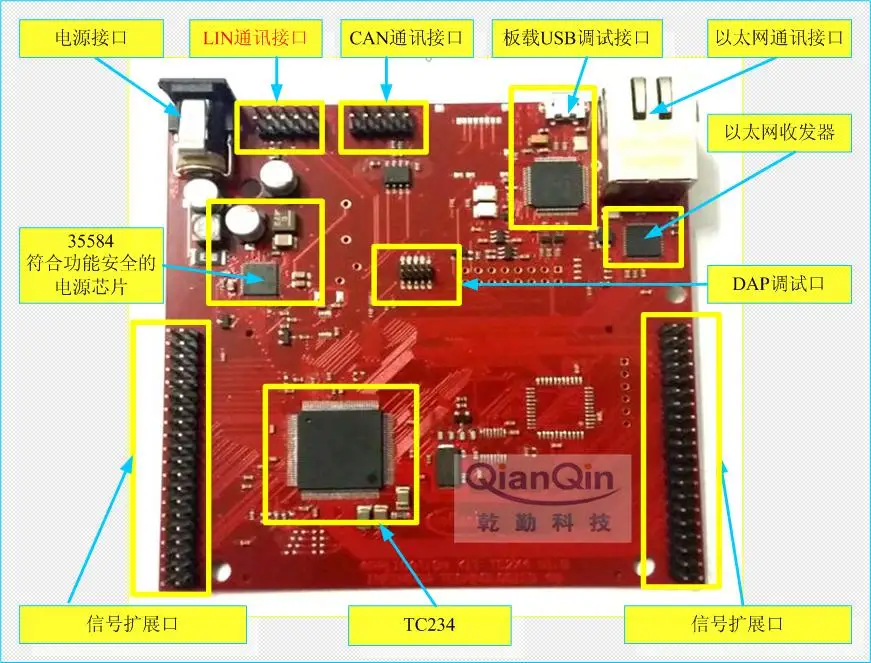

La siguiente ilustración esTC234El Diagrama de ilustración de recursos e interfaz de la Junta de evaluación.
TC234KITDiagrama esquemático de tablero
Nota: Circuito relacionado con la pantalla (U201Etc.) Sin soldadura por defecto.
TC234Aplicaciones típicas:
Sistema de gestión del motor (motor de gasolina, motor diésel)
La Unidad de Control de Transmisión
Controlador de vehículo híbrido y vehículo eléctrico (VCU)
Controlador de motor eléctrico (MCU)
Sistema de gestión de baterías (BMS)
DCDCControlador y cargador (OBC)
Muchos fabricantes famosos de piezas de automóviles nacionales de nueva energía se basan enAurixDesarrolle una nueva generación de controlador de máquinas, controlador de vehículos, Sistema de Gestión de baterías, Sistema de Gestión de inyección electrónica de motor de gasolina o motor diésel, Sistema de Control de Transmisión, etc. que cumplan con los estándares de seguridad funcional.
Soporte de rutina
- BaseFramework _ TC234.zip
Plantilla del proyecto
BaseFramework _ TC234 _ ADC.zip
ADC Colección
BaseFramework_TC234_ASCLIN.zip
ASC LIN, Comunicación
BaseFramework _ TC234 _ CCU6.zip
CCU6 PWM Módulo
BaseFramework _ TC234 _ GPIO.zip
GPIO Control
BaseFramework _ TC234 _ GTM.zip
GTM Módulos de temporizador de uso general
BaseFramework_TC234_MulitiCAN.zip
PUEDE Experimento de comunicación
BaseFramework _ TC234 _ STM.zip
STM Experimento temporizador
BaseFramework _ TC234 _ QSPI.zip
SPI Experimento de comunicación en serie
BaseFramework _ TC234 _ QuickStart.zip
Rutina de Inicio Rápido
[Recursos de la Suite]
Este kit de desarrollo incluye Placa de desarrollo, miniwiggler, CD de datos, tutorial multimedia y manual de instrucciones, etc., de la siguiente manera:
-1 Placa de desarrollo
Placa DE DESARROLLO Tc234, por defectoSAK-TC234LP-32F200F
Accesorios: fuente de alimentación de 12V/1.3a,
-2 Miniwiggler y cable USB
-3 CD de datos
-Manual de instrucciones del kit de desarrollo 4
