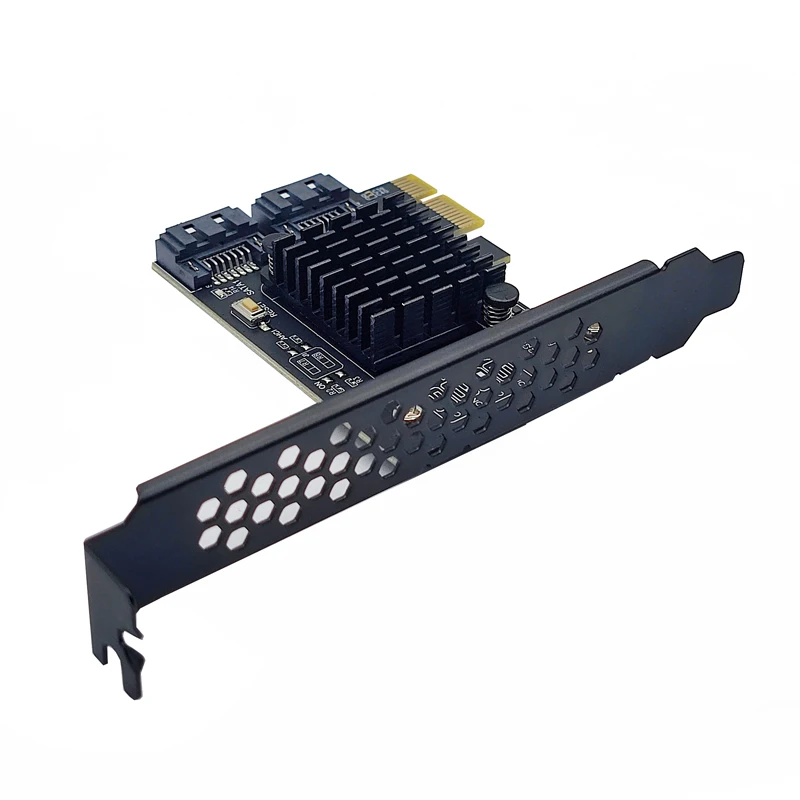

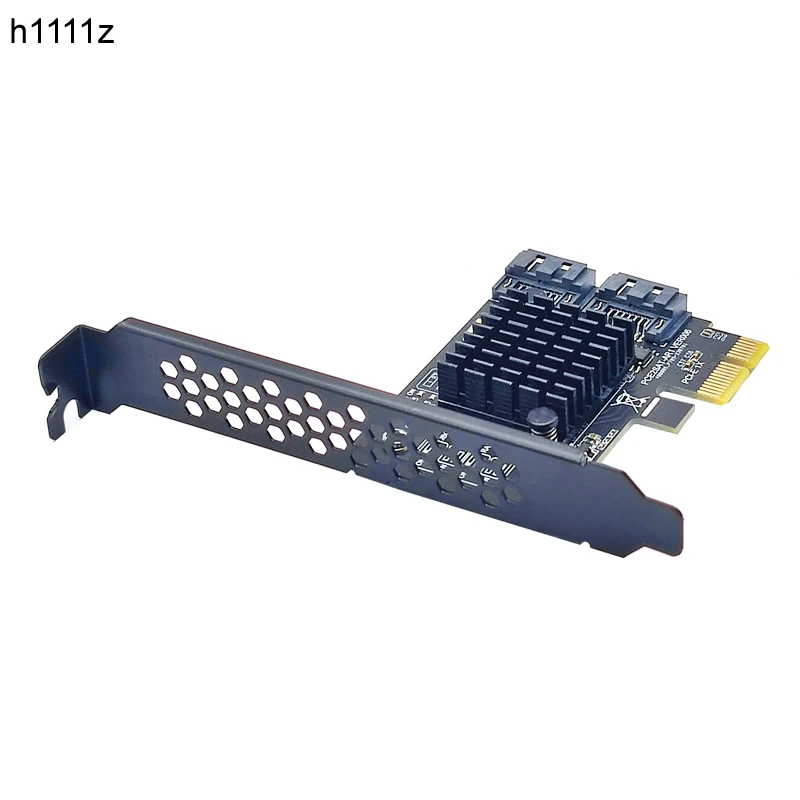

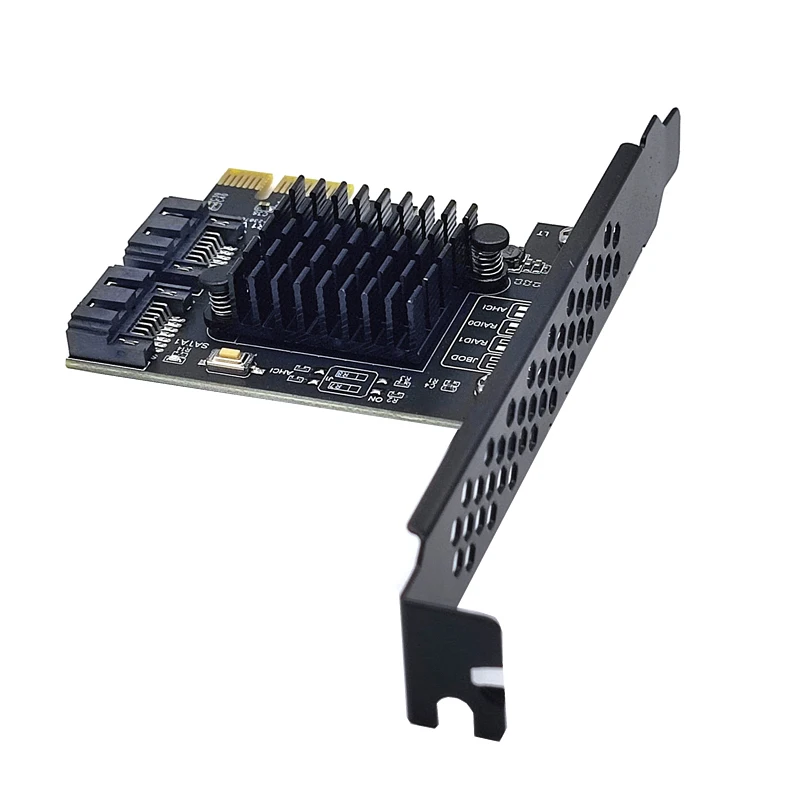

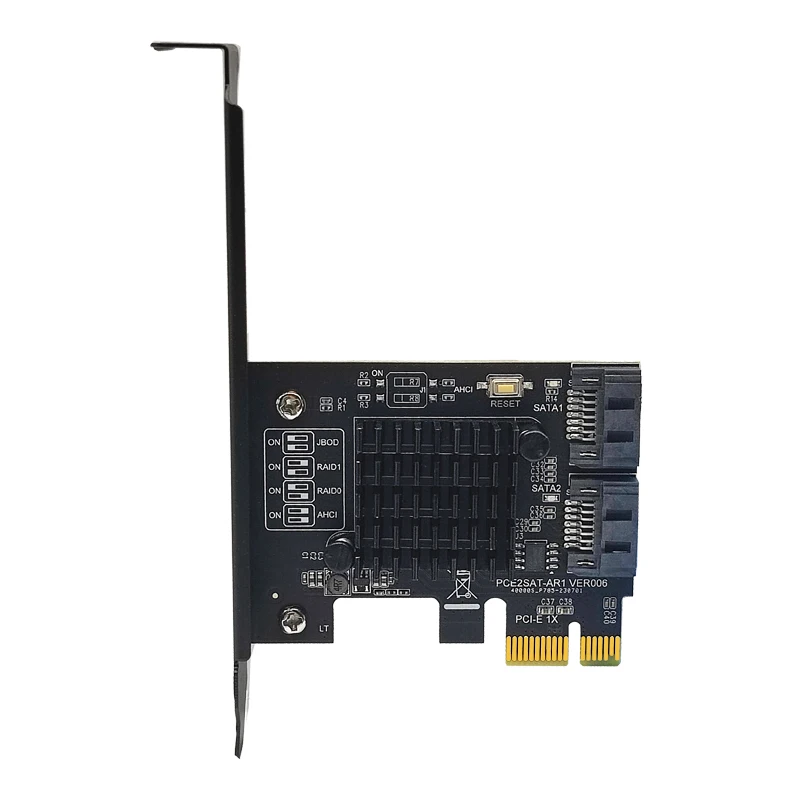

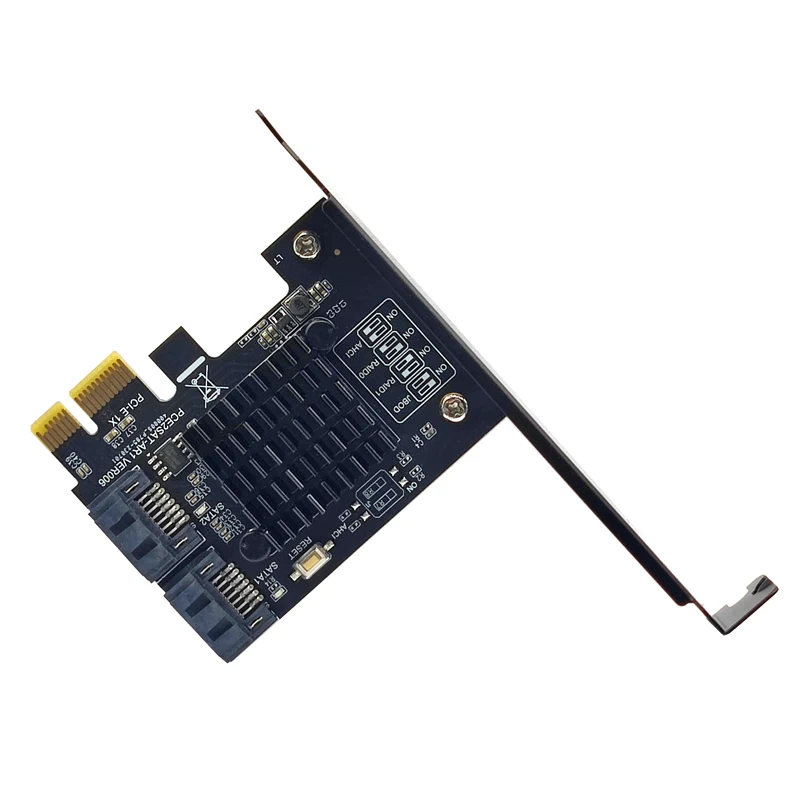

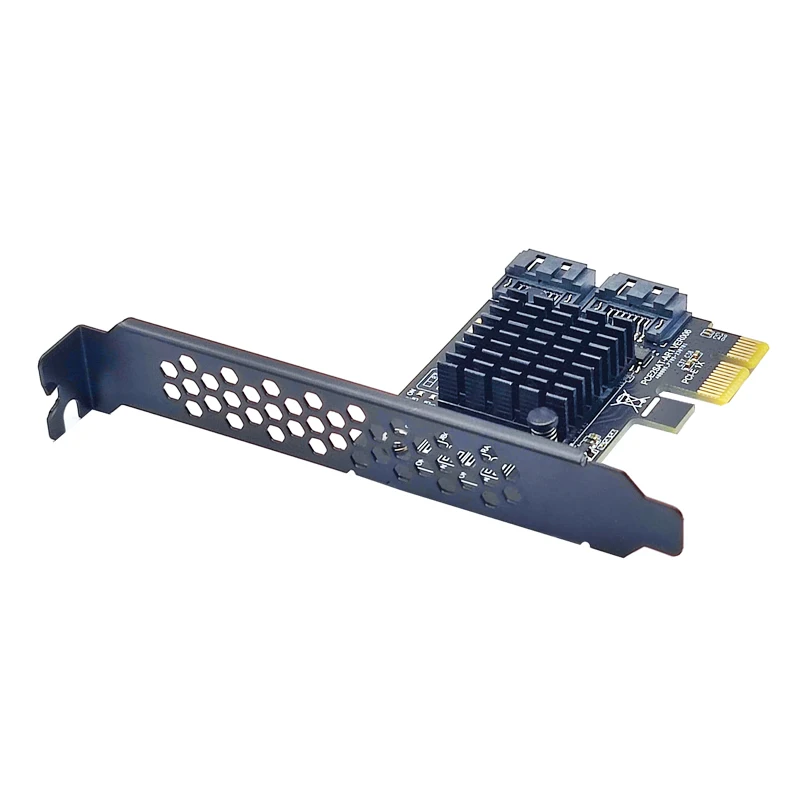

NUEVA tarjeta SATA Raid PCI-E Controlador SATA Raid ASMedia 1061R Chip PCI Express X1 a 2 puertos SATA3.0 Tarjeta RAID de 6Gb para SATA HDD SSD

Acerca de la descripción:

Introducción del producto

Esto es PCI Express Gen2 X1 a dos puertos de Serial ATA 6Gbps, integra el motor RAID de hardware ASMedia Hydratek, permite la interfaz de alta velocidad Serial ATA PHY de hasta 6Gbps, admite la función SRIS(Separate Refclk Independent SSC), cumple con la especificación Serial ATA Revisión 3,2.

Características
● Cumplimiento de especificaciones industriales:
Especificación básica de PCI Express Rev. 2,0
Tarjeta PCI Express Electromecánica Rev. 2,0
Especificaciones Serial ATA AHCI. Rev.1.3
Revisión 3,2 Serial ATA
Características Serial ATA
● Admite 2 puertos Serial ATA PHY
● Negociación de velocidad de 1,5 Gbps, 3,0 Gbps y 6,0 Gbps
● Admite Interfaz de Programación AHCI
● Admite cola de comandos nativos (NCQ)
● Admite conmutación basada en comando multiplicador de puertos
● Motor RAID de hardware integrado
● Soporta RAID0,RAID1,SPAN
● Modo RAID cambiable, controlado a través de la configuración por dos GPIO o utilidad GUl
● Alto rendimiento RAID0 para la transmisión de datos
● Admite la función S.M.A.R.T
● Admite reconstrucción automática
● Admite la reconstrucción fuera de línea de alto rendimiento
● Admite Reconstrucción de fondo

Nota: No es compatible con RAID en PM

Requisitos del sistema
Compatible con Windows 7/8/10/11/Server 2012/2008/Linux

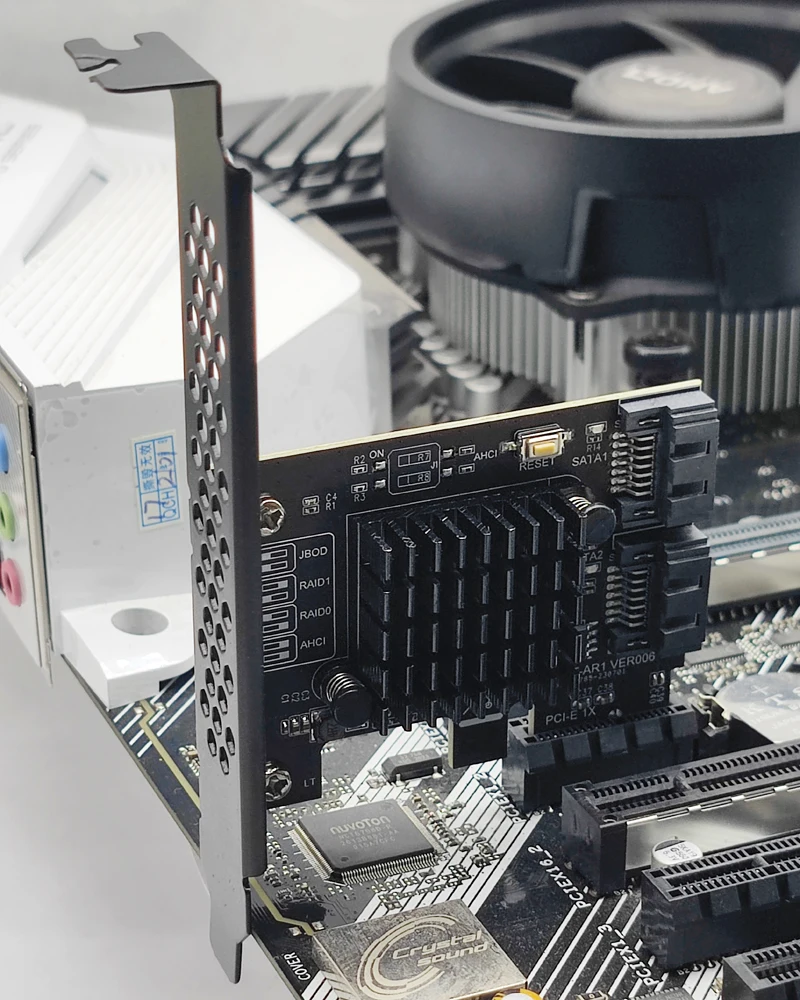

Instalación de hardware
1. Corta la alimentación de tu ordenador
2. Desenchufe el cable de alimentación y retire la cubierta de su ordenador
3. Localice una ranura PCI Express x1, X4, x8 o x16 vacía en la placa base.
4. Para instalar la placa, Alinee cuidadosamente el conector de bus de la tarjeta con el
Ranura PCI-E seleccionada en la placa base. Empuje la tabla hacia abajo con firmeza.
5. Conecte sus dispositivos internos a la tarjeta SATA3.0
6. Reemplace el tornillo de sujeción del soporte de ranura para asegurar la tarjeta.
7. Reemplace la cubierta del ordenador y vuelva a conectar el cable de alimentación.

Advertencia: todos los datos de los discos duros conectados a la tarjeta controladora se borrarán permanentemente en las siguientes acciones.

Crear incursión
1. Encienda su ordenador, siga la indicación y presione Ctrl + R para la pantalla de configuración RAID.
2. Pulsa Intro.
3. Las teclas de flecha del teclado Utilice, seleccione "modelo RAID Crear" y presione Entrar
4. Todos los datos se perderán, ¿se procesarán con seguridad? (S/N)
5. Cambio de modo completado
6. Pulse ESC e Y para guardar y salir de la configuración del BIOS.

Eliminar matriz RAID

Método 1:
1. Encienda su ordenador, siga la indicación y presione Ctrl + R para la pantalla de configuración RAID, presione Entrar.
2. Las teclas de flecha del teclado Utiliza, selecciona "Eliminar RAID" y presiona Enter
3. Los datos de AlI se eliminarán, ¿Está seguro? (Y/N)
4. Cambio de modo completado
5. Presione ESC "¿Dejar configurar el controlador? (Y/N)", seleccione Y
6. Pulsa ESC "¿Dejar RAID Manager? (Y/N)", seleccione Y

Método 2:
Después de ingresar al sistema o escanear la información del disco duro, mantenga presionado el interruptor RESET en la tarjeta durante 3 segundos. Luego, el indicador de la tarjeta parpadeará dos veces, lo que indica que la configuración RAID se ha eliminado.

Nota: Si La tarjeta tiene un grupo RAID, debe seguir el procedimiento descrito en Eliminación de la configuración RAID para eliminar la configuración RAID antes de reemplazar el disco duro. Si no lo elimina, el nuevo disco duro aparecerá sin ser reconocido.

Nota:
1. La tarjeta PCI-E SATA3.0 debe instalarse en la ranura PCI-E de la placa base y no debe insertarse en la ranura PCI.
2. La velocidad más rápida es de 380-450 m/s en PCI-E 2,0. Si está enchufado a la red, la velocidad solo funciona 200-300 m/s. Diferentes ordenadores 3. Configuraciones y SATA SSD tienen diferentes velocidades. Si todos los puertos se utilizan al mismo tiempo, la velocidad disminuirá.
4. Recomendamos utilizar esta tarjeta SATA 3,0 en la ranura PCIE2.0 o 3,0, para obtener la velocidad más rápida.
5. Asegúrese de apagar la alimentación del ordenador antes de insertar o quitar la tarjeta, y luego inserte la tarjeta para evitar daños en la placa base o la tarjeta de expansión.
6. Las unidades que necesita este producto están incluidas en los sistemas de Microsoft.

Recibirás:

1 x tarjeta controladora PCI-Express SATA3.0
1 x soporte de perfil bajo

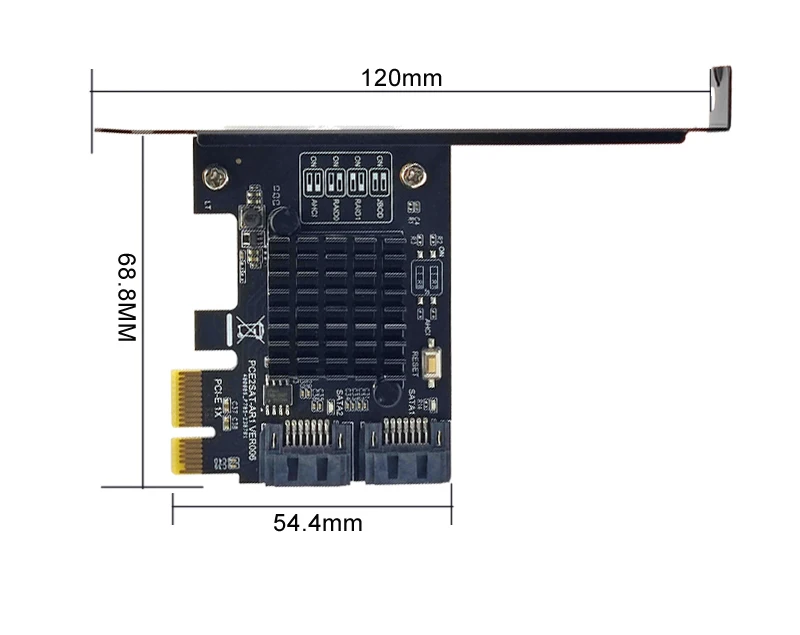

• Por favor, ver imágenes para más detalles.
