Descripción
Antes de instalar la tarjeta CP5611, es necesario instalar software como STEP7 o STEP7 MicroWIN, porque el controlador de la tarjeta CP5611 está integrado en el software.Compruebe que el dedo dorado de la tarjeta CP5611 sea brillante y libre de oxidación.Si hay oxidación, límpielo con papel higiénico humedecido en alcohol hasta que brille el dedo dorado.

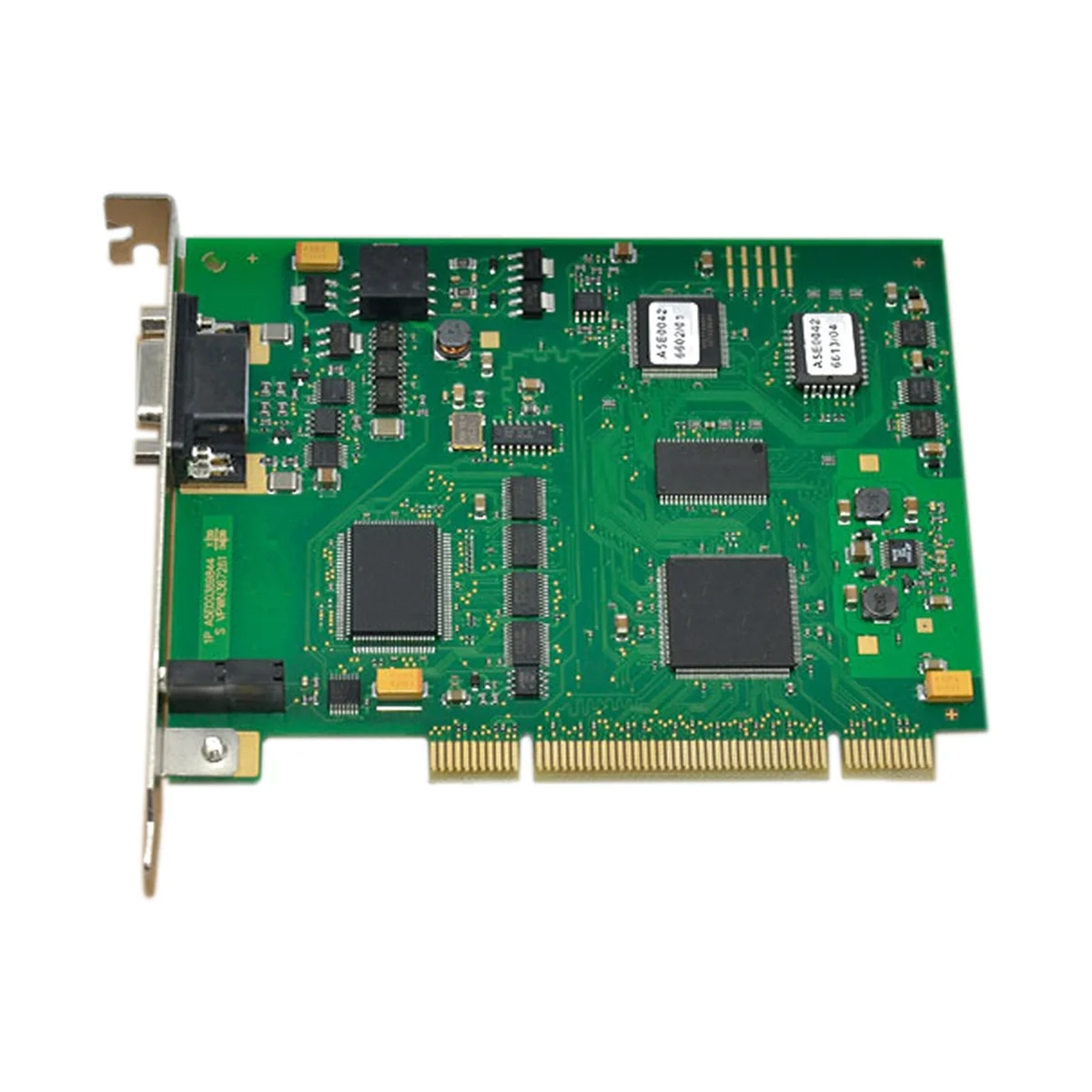

Después de apagar la computadora, inserte la tarjeta CP5611 en cualquier ranura PCI y apriete los tornillos de fijación.Encienda la computadora nuevamente y la tarjeta CP5611 se encontrará automáticamente después de que comience el sistema operativo.
Velocidad de transmisión: 9,6 Kbps ~ 12 Mbps, la distancia de comunicación correspondiente cumple con el estándar PROFIBUS
Interfaz: conectar a PROFIBUS/MPI/PPI, conector Sub-D a 9 pines aislado
Modelo: 6GK1561-1AA01 (01 tarjeta)

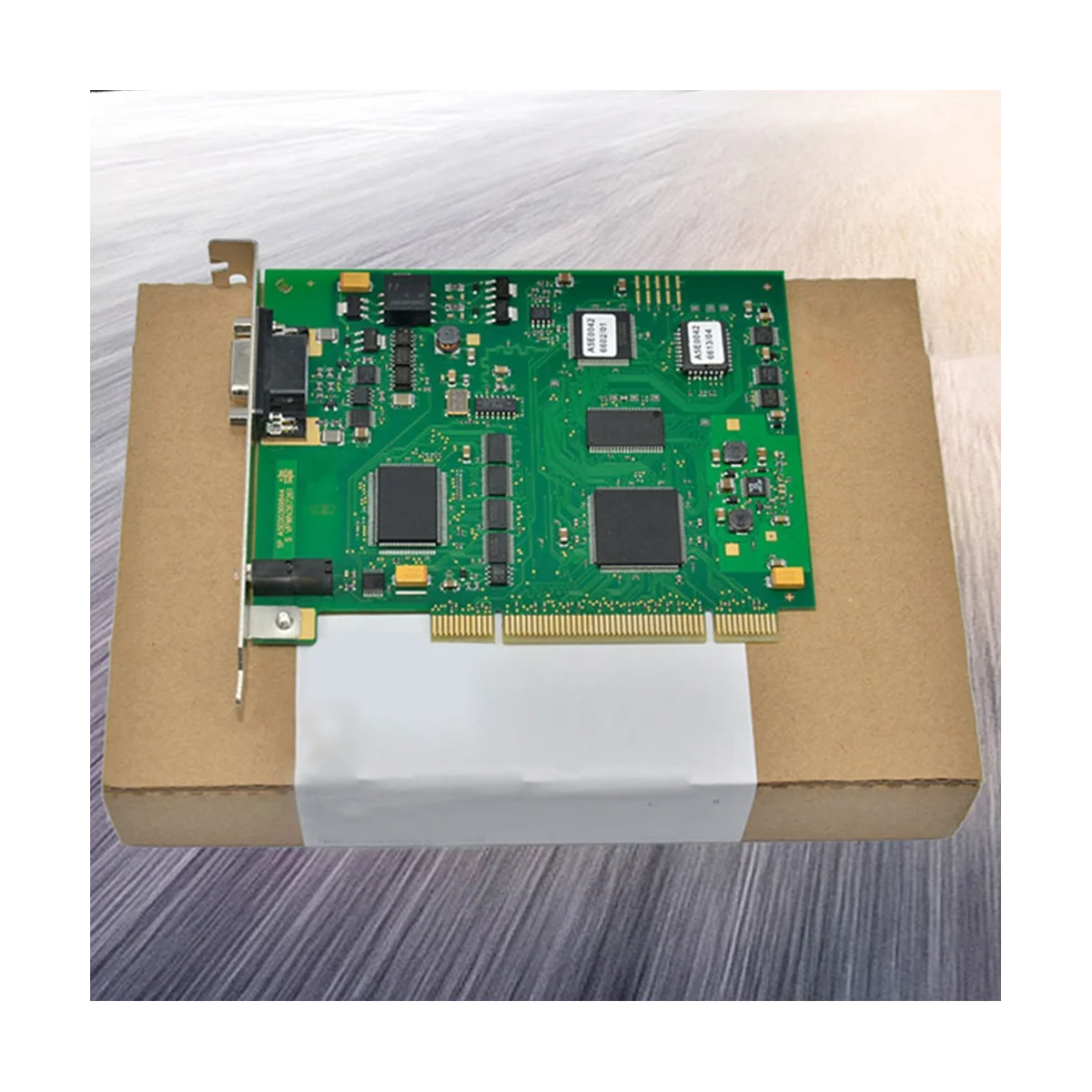

Conjunto completo: tarjeta CP5611 + caja de embalaje
Tensión de aislamiento: 1000 VCC
El puerto RS485 está equipado con un protector contra sobretensiones Fast Chargin.Capacidad de sobretensión repetible: Ipp=100A (10/700us, 4KV)
Estándares de cumplimiento: ITU-TK20/21, VDE 0433.Protección ESD (electrostática) ±15KV
Protección contra sobrecorriente de autorrecuperación: el puerto RS485 puede soportar sobrecorriente continua causada por voltaje de hasta 60 V
Conecte PG/PC: ranura estándar PCI2.1
Voltaje estándar: +5 VCC
Consumo de energía: 2,0 W
Instalación y desinstalación de la tarjeta CP5611:
Antes de instalar la tarjeta CP5611, es necesario instalar software como STEP7 o STEP7 MicroWIN, porque el controlador de la tarjeta CP5611 está integrado en el software.
Comprueba la parte dorada del dedo de la tarjeta CP5611.Debe ser brillante y no oxidado.Si hay oxidación, límpielo con papel higiénico humedecido en alcohol hasta que brille el dedo dorado.cierre
Después de conectarse a la computadora, inserte la tarjeta CP5611 en cualquier ranura PCI y luego apriete los tornillos de fijación.
Encienda la computadora nuevamente y la tarjeta CP5611 se encontrará automáticamente después de que se inicie el sistema operativo.
Material: plástico
color: verde
Contenido del paquete:
1 tarjeta CP5611
Solo el contenido del paquete anterior, otros productos no están incluidos.
Nota: Los reflejos de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente al real. El error de medición permitido es +/- 1-3 cm.
