Descripción
El IC Plus IP175C de 1 a 2 pulgadas integra un controlador de reemplazo de 6 terminales, SSRAM y 5 transceptores Ethernet 10/100M.
Cada transceptor cumple con las especificaciones IEEE802.3, IEEE802.3u e IEEE802.3x. Diseñe el transceptor utilizando tecnología 0.16um
Los métodos DSP tienen una alta inmunidad al ruido y un rendimiento potente.
Tipo de red: conmutador Ethernet
Controlador principal: IC Plus IP175C
Tipo de bus: PCI Express X1
Medio de transmisión: 5 puertos RJ45
Topología de red: 10Base-T, 100Base-TX, IEEE802.3, IEEE802.3u e IEEE802.3x
Características de rendimiento
Bajo consumo de energía
Circuito DE CONTROL DE regulador lineal incorporado
Construido en 6 MACs y 5 PHY
Cada puerto se puede configurar como 10Base-T, 100Base-TX,
Dirección MAC 2K
Admite AUTOMATIZACIÓN DE 10Mbps
Opciones de dirección de reserva de filtro/reenvío
Protección contra tormentas
Automatico de dos,
Admite tres puertos MII/RMII
Soporta SMI MDC hasta 12,5 Mhz
Soporte para marcar y desmarcar
Admite puerto base VLAN y etiqueta VLAN
Soporte para CoS
Admite opciones de puerto
Compatible con función SMART MAC
Compatibilidad con el protocolo Spanning Tree
Longitud del paquete 1552/1536 bytes
Admite Control de ancho de banda de 8 niveles
LED compatible con calidad de enlace de 100Mbps
Admite modos LED de color directo, de serie y dual

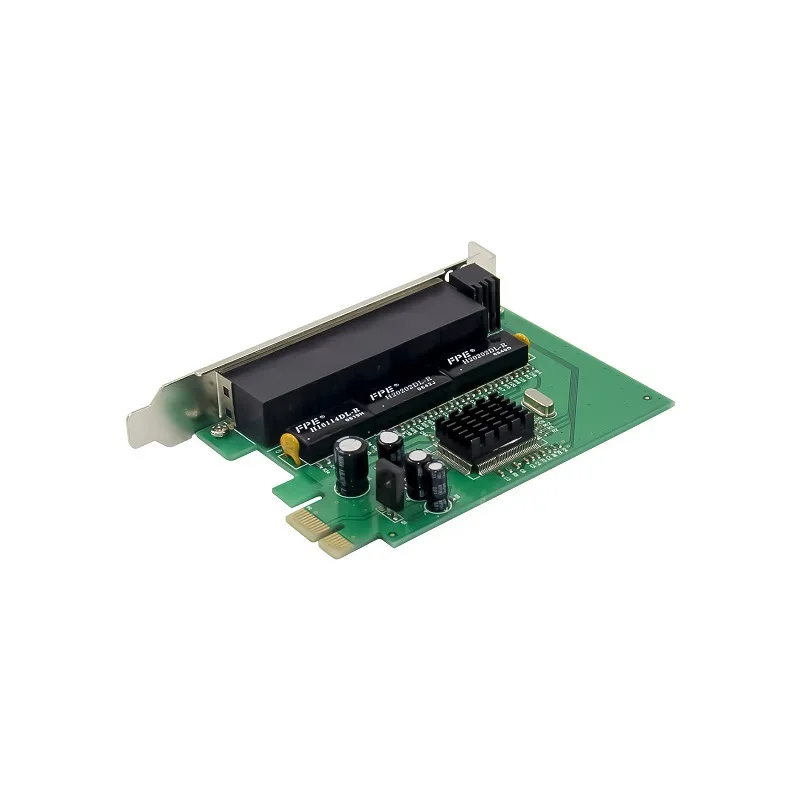

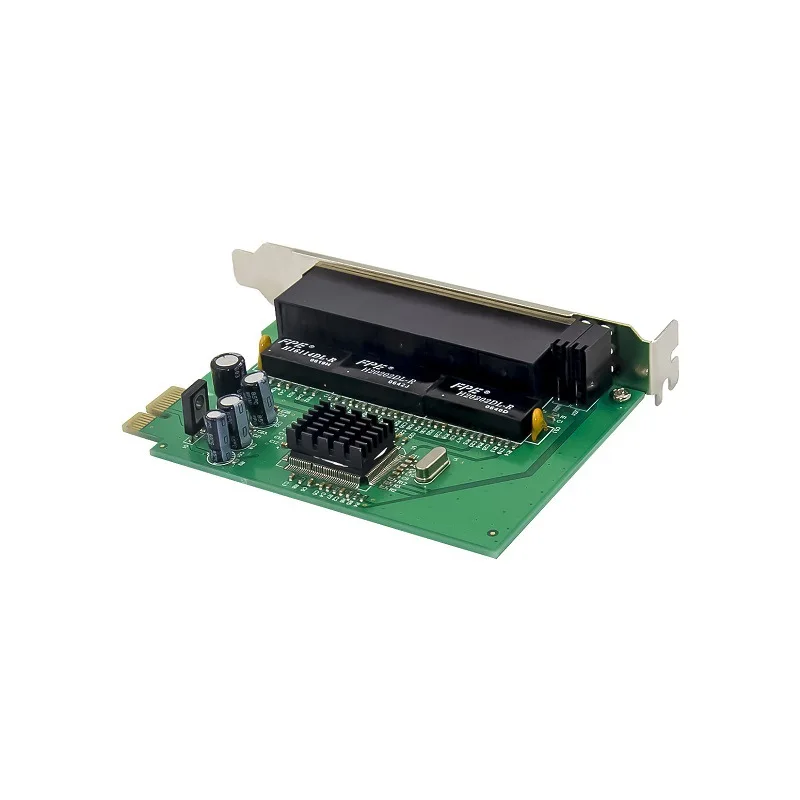

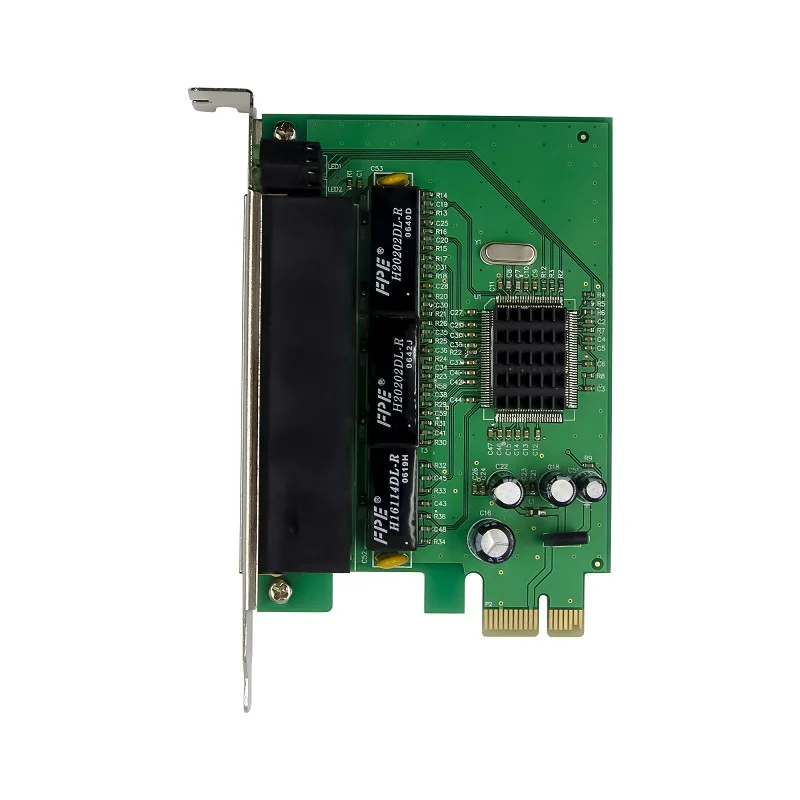

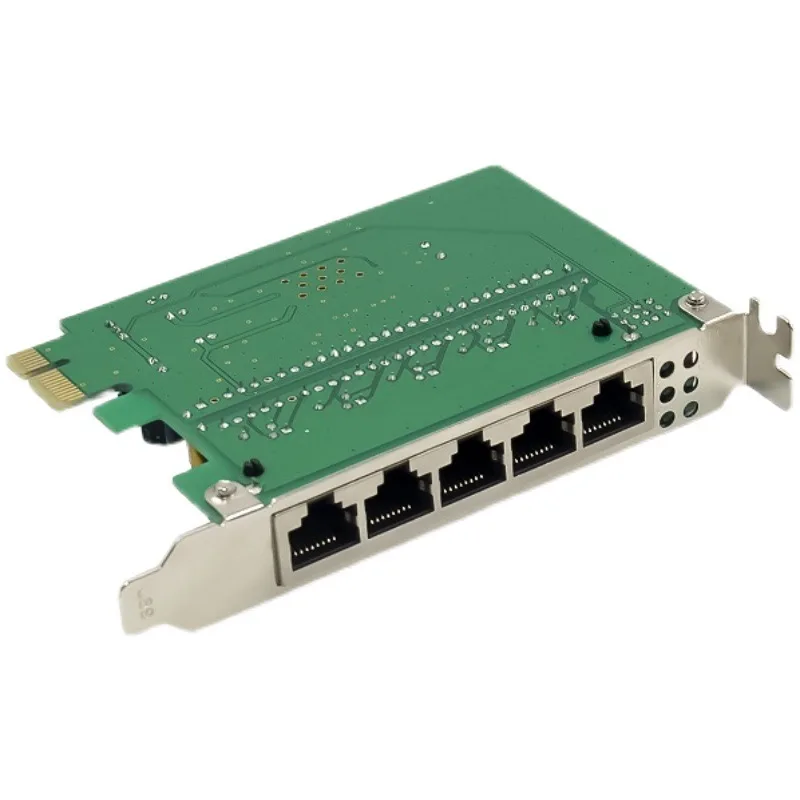

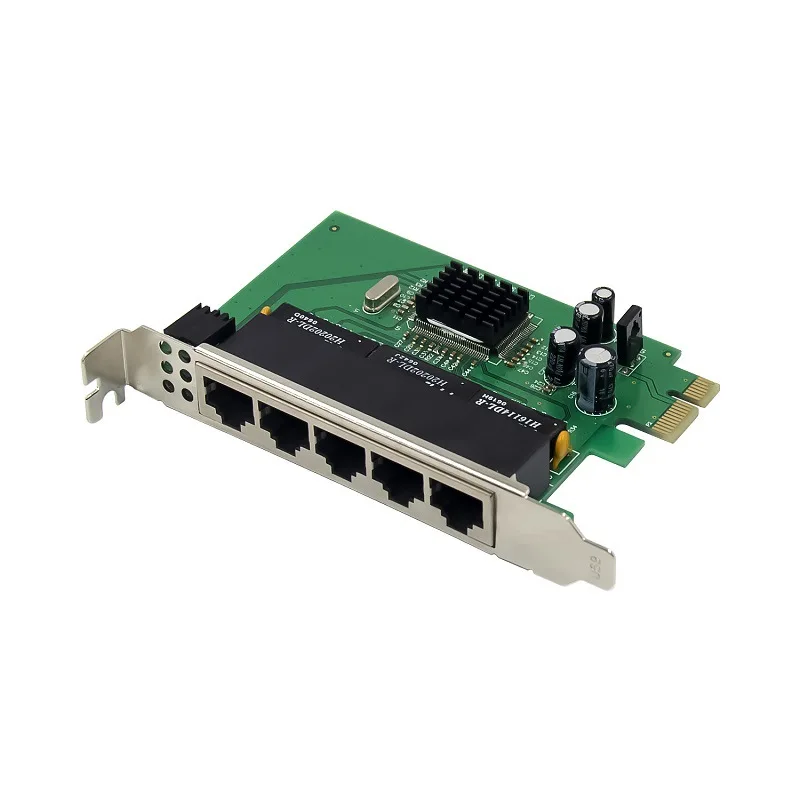

Tarjeta de conmutador Ethernet PCI-E X1 IC Plus IP175C de 5 puertos 10/100, que funciona en modo de almacenamiento y reenvío. Admite tráfico
Control, MDI/MDI-X automático, CoS, puerto base VLAN, control de ancho de banda, DiffServ, SMART MAC y funciones LED.
Cada puerto se puede configurar para la negociación automática o forzada 10M/100M, modo completo/semidúplex. Use EEPROM o pull-up/pull-down en pines especificados
La resistencia se puede configurar con las opciones deseadas.
Además de las aplicaciones de conmutación de 5 puertos, IP175C también admite 3 puertos MII/RMII para aplicaciones de enrutador y 4 puertos LAN,
1 puerto WAN y 1 HOME/PNA o punto de acceso. MAC externo puede acceder al registro MII a través de SMI0 para monitorear o configurar IP175C.
Los puertos MII/RMII también se pueden configurar en modo MAC. Se utiliza para conectar PHY externos como interruptores 5 + 1. A Través De SMI1, IP175C puede
Supervise y configure PHY externas.
1 x Tarjeta de conmutador Ethernet PCI-E IC Plus IP175C
1 manual de usuario (OEM)
1 x caja de embalaje neutral
1 hoja de hierro corta
