Descripción

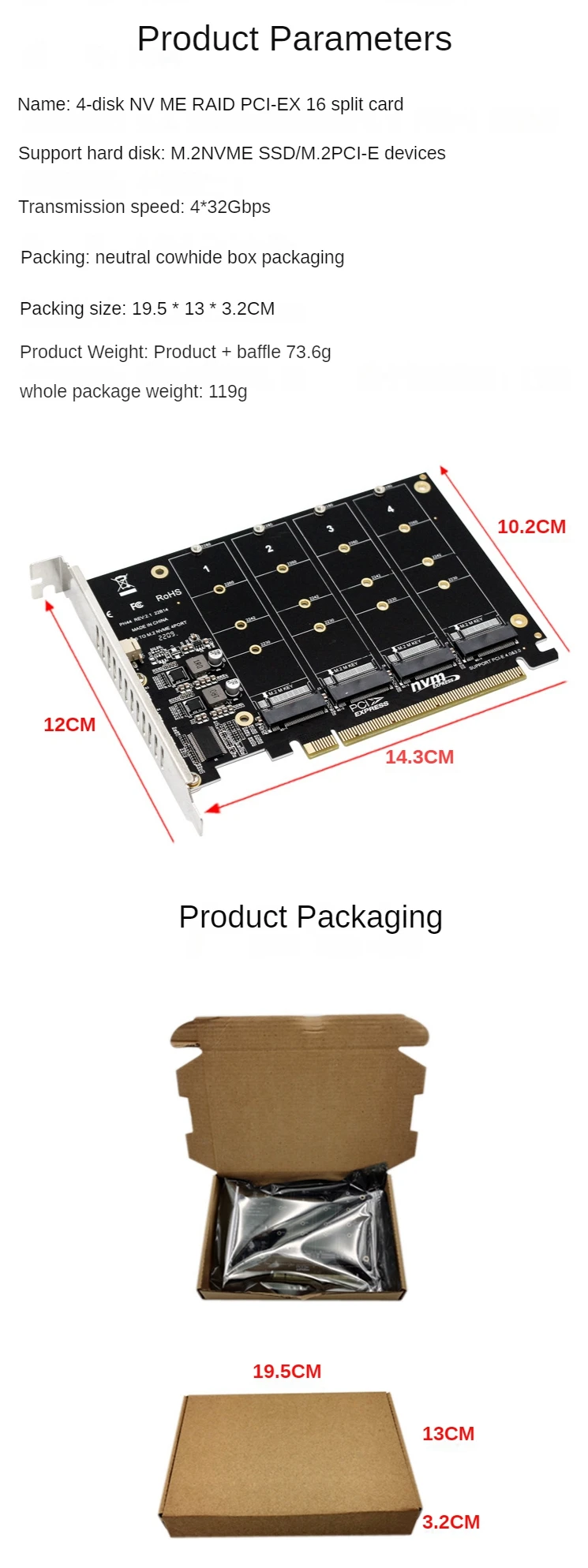

Especificaciones:
Soporte de disco duro: SSD/M.2 dispositivo PCI-E de M. 2 protocolo NVME
Velocidad de transmisión: 4*32Gbps
Embalaje: embalado en caja de piel de vaca neutra
Tamaño del embalaje: 19. 5*13*3. 2cm
Peso del producto: producto + deflector 73,6G
Peso del paquete completo: 119G
Descripción:

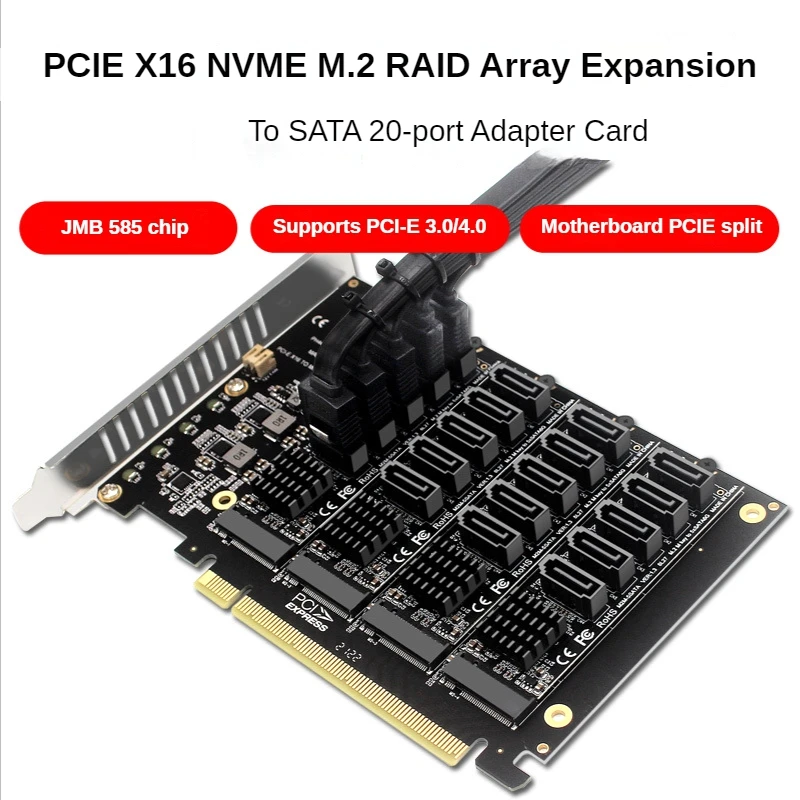

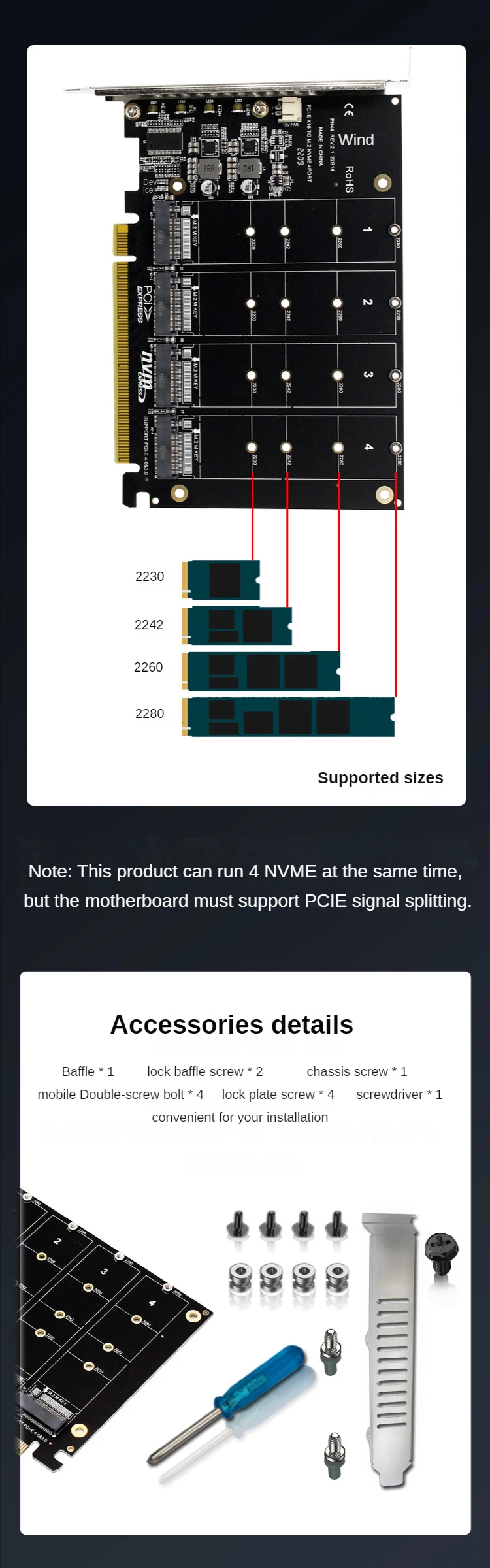

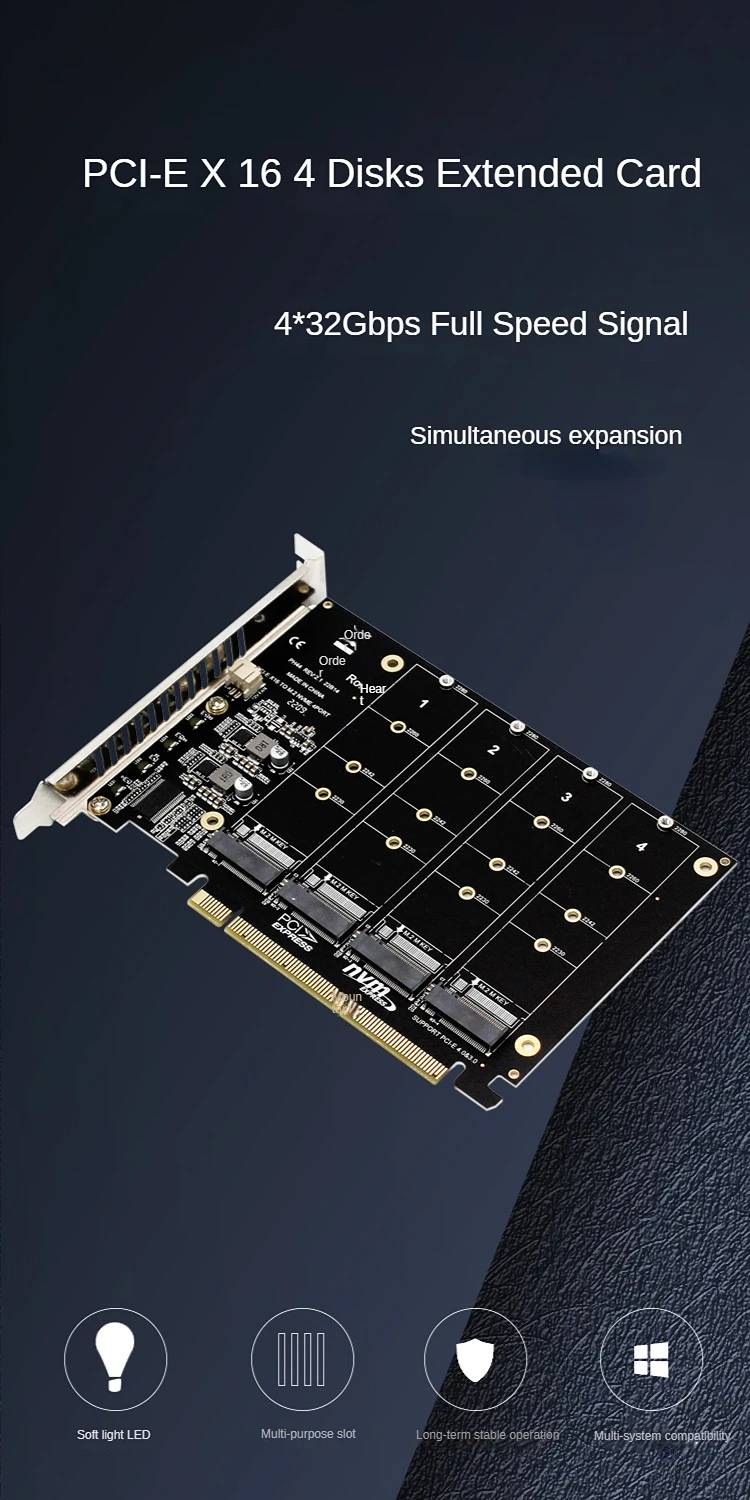

Tarjeta de expansión PCI-E X16 de 4 discos con señal de velocidad completa de 4*32Gbps y expansión simultánea.
La placa principal admite la función PCI-E dividida o PCI-E RAID, y admite los protocolos de transmisión PCI-E 3,0 y 4,0.
Tarjeta de matriz de unidad de estado sólido de 4 discos, estructura sólida, PCB grueso, interfaz PCIEX16 estable, cuida sus datos importantes.
Admite RAID suave de 4 discos, realiza RAID suave bajo WIN10, la consistencia de 4 discos es buena y RAID es estable.
No suelte el disco, Ralentice y bloquee, e importe el chip de alimentación de CC de alta potencia para garantizar el funcionamiento estable de M.2 NVME SSD.
La tecnología está madura y puede usarla con confianza.
Solo cuando cuatro discos corresponden a cuatro indicadores LED, El LED DE ACCESO SSD se iluminará y el LED de lectura y escritura SSD parpadeará.
Compatibilidad multisistema, compatibilidad con varios sistemas operativos convencionales, instalación sin unidad, plug-in y uso
(PD: otros sistemas necesitan instalar controladores, excepto el sistema Win8/10).

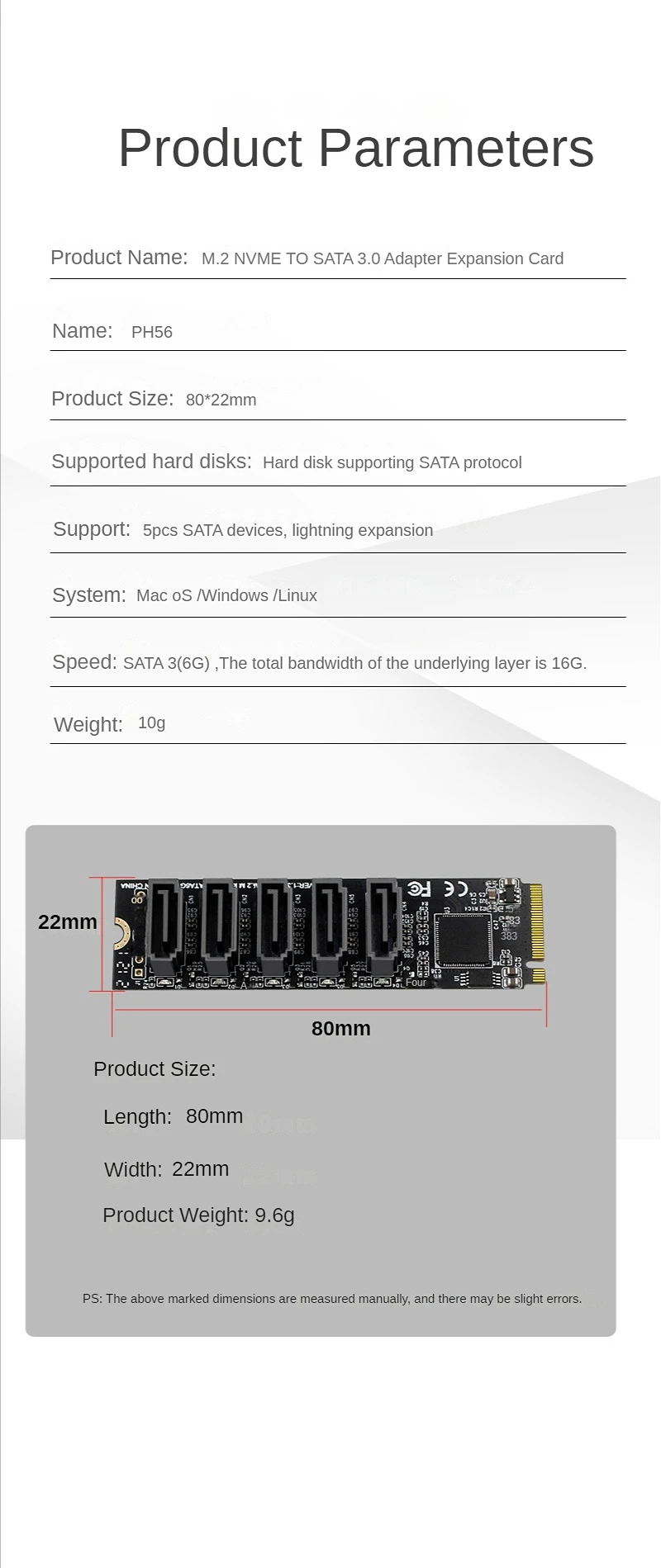

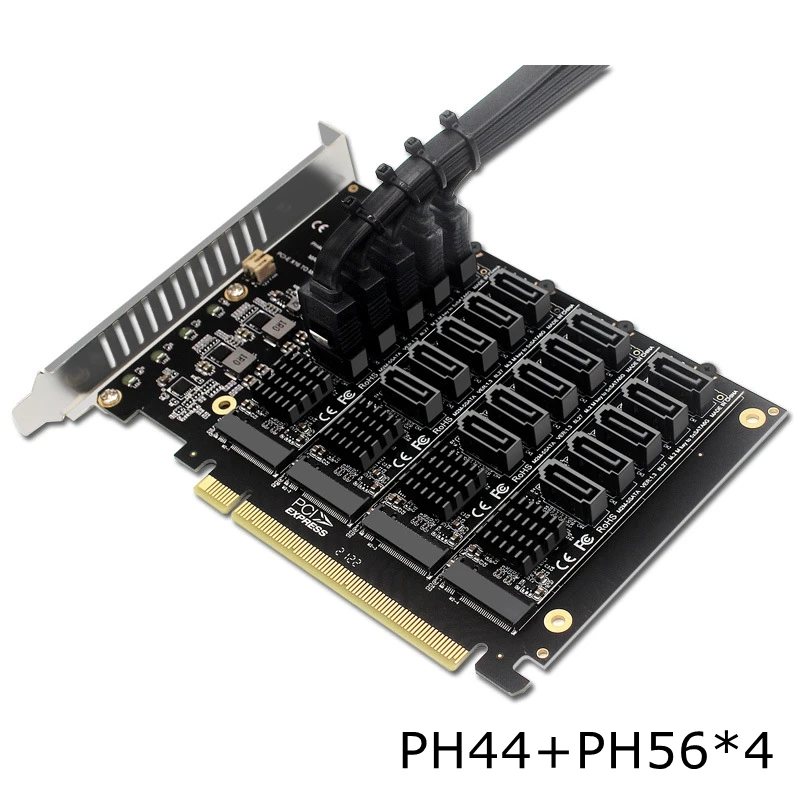

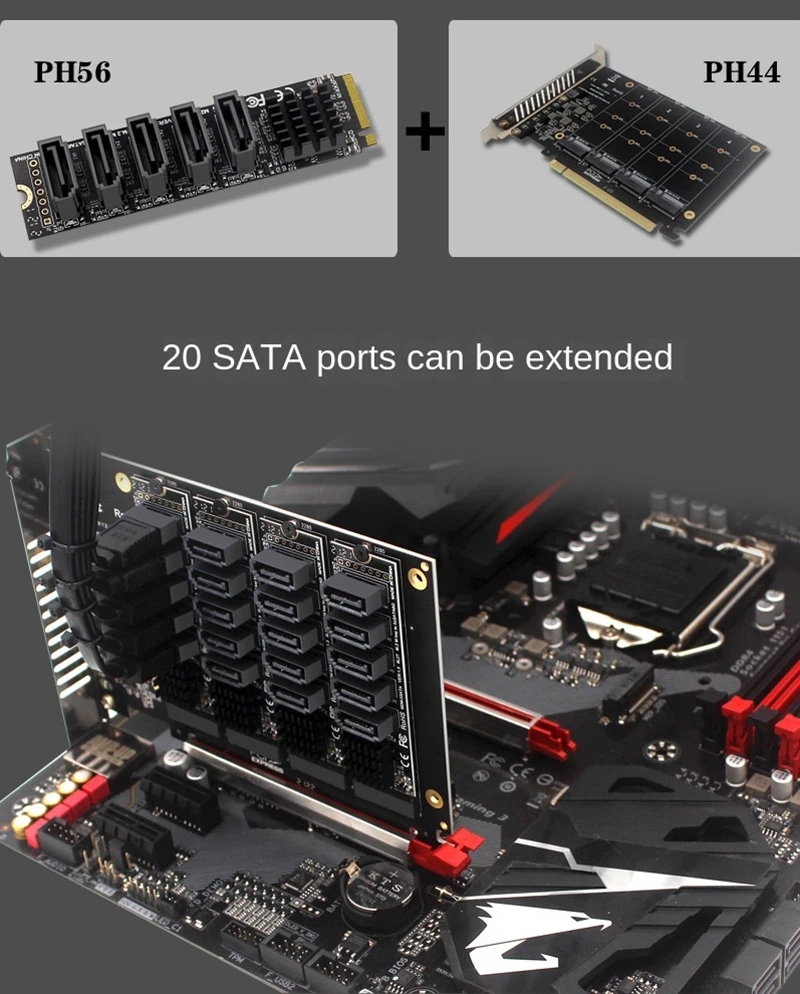

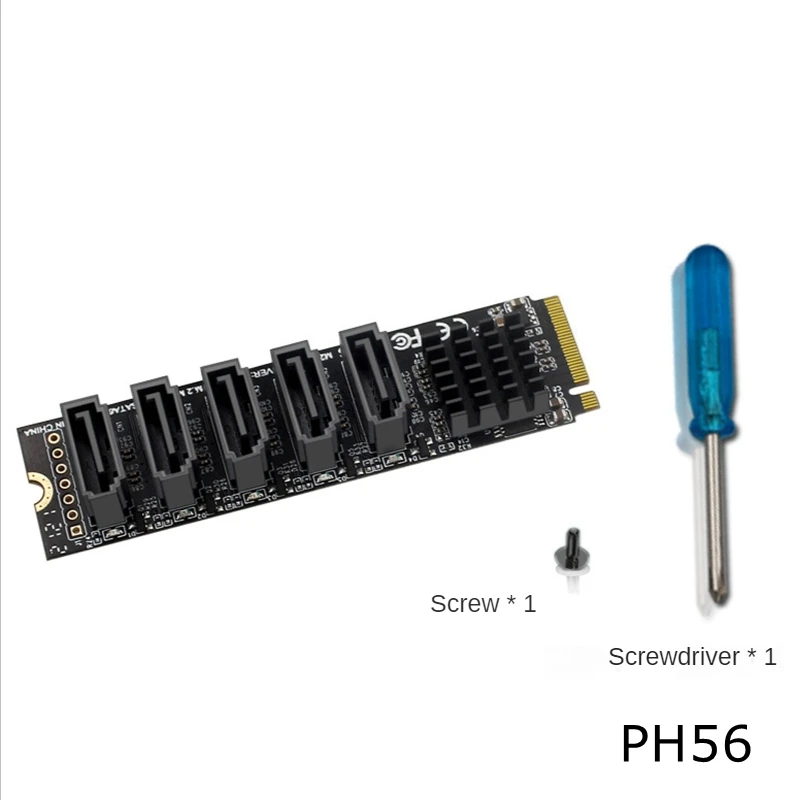

Modelo: PH56 x 4, 2, 1, 2, 2, 2, 1, 2, 2, 1, 2, 2, 2, 1, 2, 2, 2, 2
Tamaño: 80*22 m
Soporte de disco duro: disco duro que admite protocolo SATA.

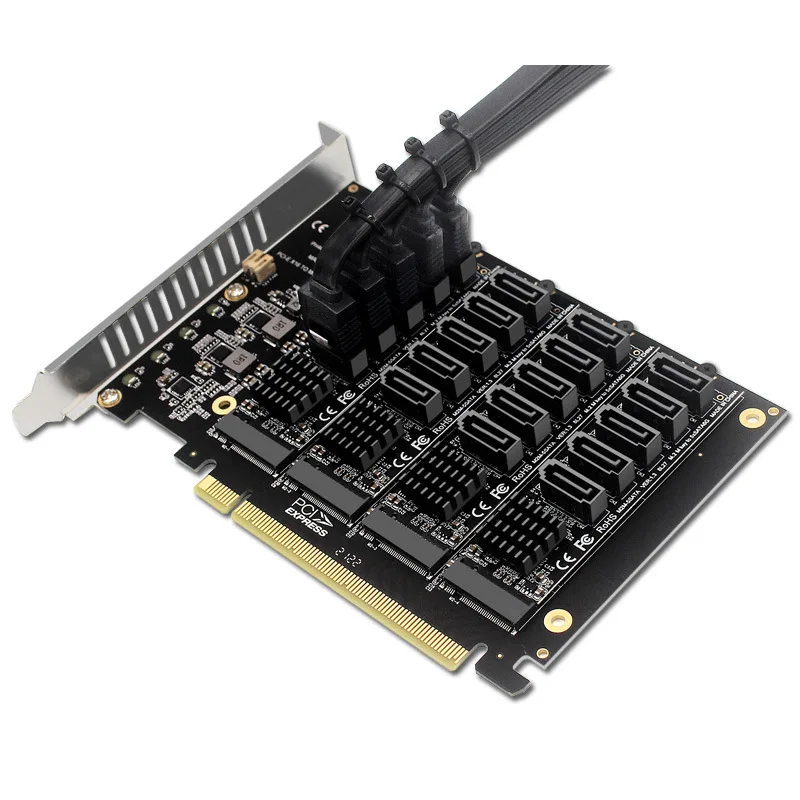

Soporte: 20 dispositivos SATA.

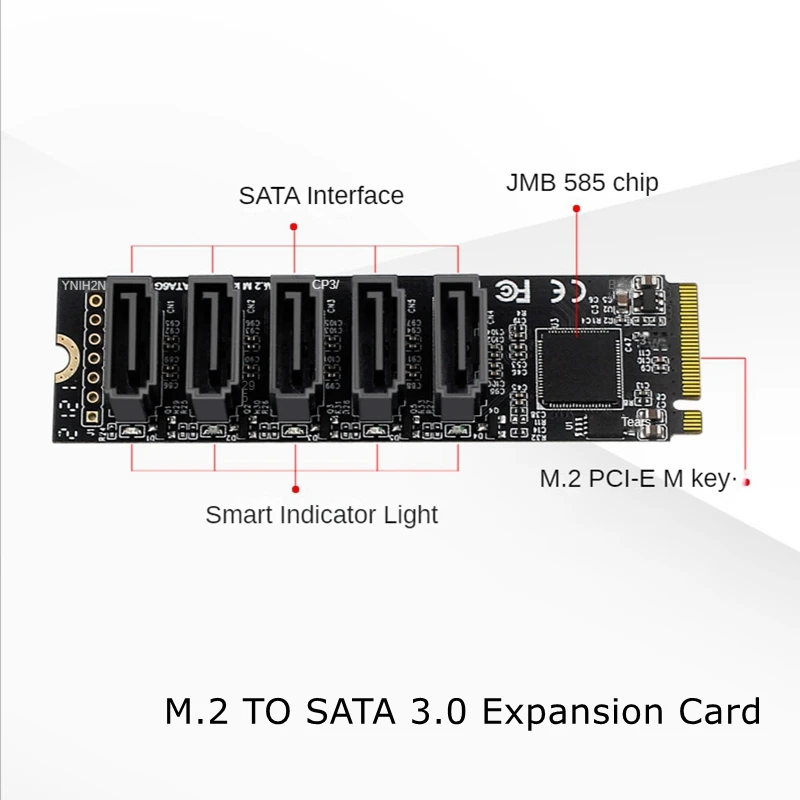

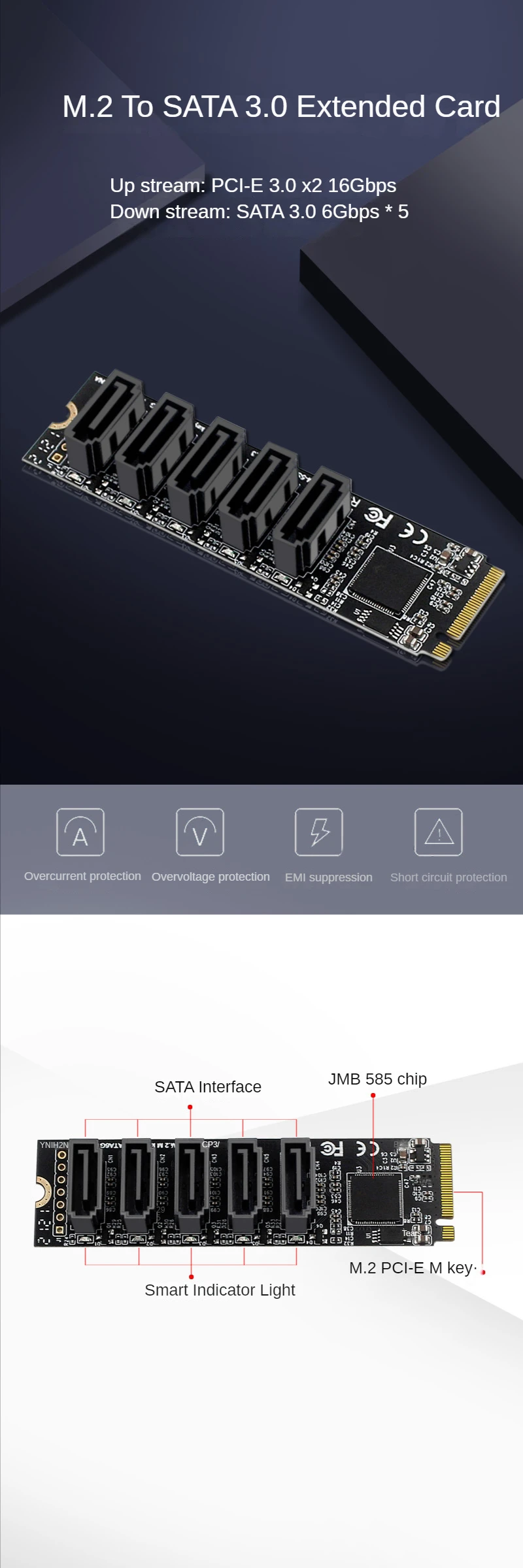

Características funcionales:
Cumple con el estándar M.2 KEY M.
Protocolo de transmisión: PCIE X2, compatible con PCI EXPRESS con hasta dos canales.
Cumple con la revisión 3.1A de la especificación base PCI EXPRESS.
Admite el modo de ahorro de energía de la capa de enlace PCI EXPRESS.
Se admiten multiplicadores de Puerto basados en comandos y basados en FIS.
Revisión compatible con SATA 3,2.
Admite el modo AHCI y la interfaz de programación IDE.
Se admite la cola de comandos nativos (NCQ).
Admite el modo de ahorro de energía SATA LINK (parcial e inactivo).
Admite Detección de plug-in SATA.
Admite control de potencia del conductor y rotación escalonada.
Admite el estado de administración de energía SATA PARTIAL/SLUMBER.
Instrucciones de uso

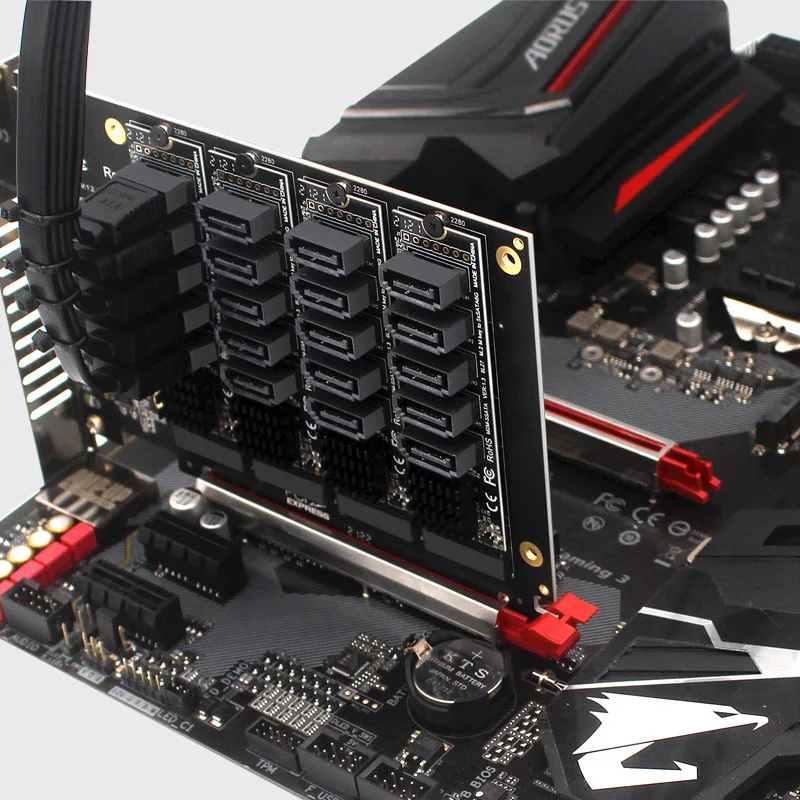

1. La placa base debe ser compatible
La placa base admite la división PCI-E y se puede configurar en los modos PCI-E X4X4X4 o 4 X4;
La placa base admite PCI-E RAID;
La placa base ASUS admite la función de tarjeta de expansión Lightning;
Las diferentes placas base tienen diferentes canales divididos PCI-E. Algunas placas base PCI-E RAID son X8 X4 X4. Esta tarjeta M.2 de 4 bits solo admite 3 M.2 SSD o dispositivos, la tarjeta M.2 de 2 bits solo admite un SSD o dispositivo M.2. Si necesita utilizar este producto normalmente, seleccione la placa base correctamente;
Muchas placas base comparten un canal de PCI-E. Asegúrese de que la placa base pueda admitir la función de división PCI-E, pero no puede identificar tantos SSD o dispositivos M.2. Retire o reemplace la ranura de otros dispositivos PCI-E, como tarjeta gráfica, tarjeta extendida, SSD NVME integrado, etc.
Para las placas base ASUS que admiten PCI-E Split, consulte el siguiente enlace
https://www.asus.com/tw/support/FAQ/1037507
Para las placas base ASRock que admiten PCI-E Split, consulte el siguiente enlace
https://www.asrock.com/mb/spec/product.cn.asp?Model=ULTRA%20QUAD%20M.2%20CARD#SupportList
Muchas placas base de la placa base del servidor, X299 y X399 tienen la función de dividir,
2. Se requiere soporte de CPU. La CPU debe tener suficientes canales. En general, la CPU de gama baja no tiene suficientes canales PCI-E, por lo que es posible que tampoco sea compatible. comprar una CPU Al, puede consultar la introducción de la placa base para una selección correcta;
