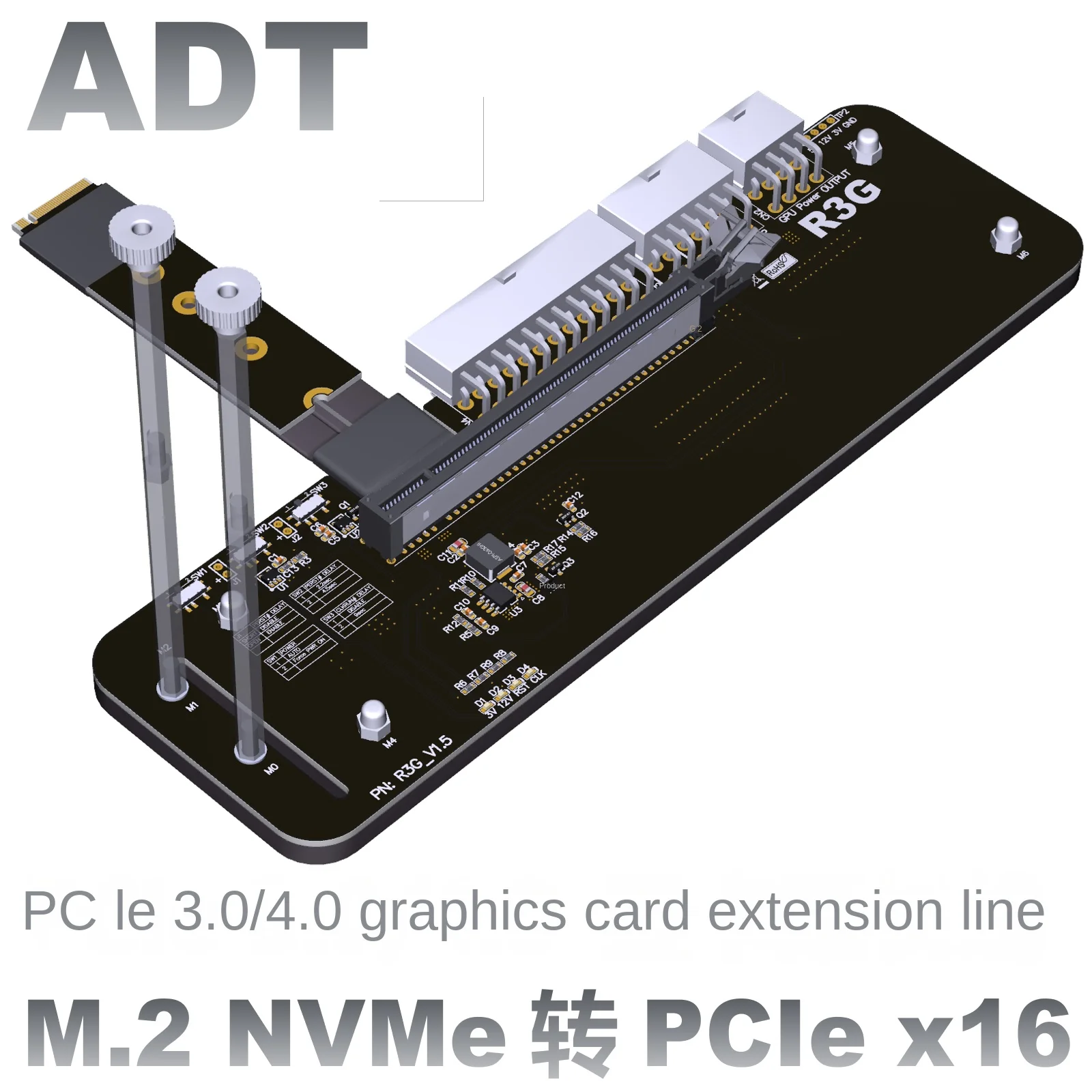

Tarjeta gráfica R3G para ordenador portátil, conversión externa a estación de acoplamiento M.2 nvme PCIe 3,0/4,0x4, velocidad completa
60,27 €
63,44 €
Enlace proporcionado por:
Longitud del Cable:
Color:
Ventas directas de fábrica ADT, excelente rendimiento del producto, excelente reputación, inspección completa 100%, pruebas de potencia y envío
Este producto es solo para pruebas y uso por entusiastas experimentados del bricolaje. El montaje incorrecto o el funcionamiento incorrecto conllevan el riesgo de quemar el equipo, y es difícil instalar y depurar tarjetas gráficas externas. Los compradores ordinarios no deben realizar un pedido de compra.
Este producto no solo es compatible con ordenadores portátiles, sino que también es compatible con placas base Intel NUC, placas base STX, placas base ITX y tarjetas gráficas externas. Solo se puede utilizar con una interfaz M.2 NVMe.
Marca de la empresa: ADT R3G
Modelo del producto: productos de la serie R3G
Nombre del producto: cable de extensión adaptador externo para tarjeta gráfica
Longitud del cable: 25cm, 50cm
Compatibilidad con tarjetas gráficas: admite nuevas tarjetas gráficas fabricadas después de 2015 (no se admiten tarjetas gráficas antiguas fabricadas antes de 2015)
Compatibilidad de la placa base: portátil, placa base ITX/STX, NUC, solo admite la interfaz M.2 NVMe, no admite la interfaz M.2 SATA, no admite la interfaz M.2 WiFi, no es compatible con la interfaz M.2 WWAN, no admite interfaz USB
Descripción de la potencia: compatible con la serie DELL 220 (1/ADP -220AB) 12V/18A/500W fuente de alimentación, o fuente de alimentación estándar ATX W o superior. La fuente de alimentación debe ser preparada por el propio comprador
Recordatorio de adquisición: asegúrese de comprar 1-2 muestras para pruebas y verificación antes de comprar en grandes cantidades. Nuestra tienda puede emitir facturas regulares. Si necesita emitir una factura, póngase en contacto con el Servicio de Atención al Cliente al enviar el pedido.

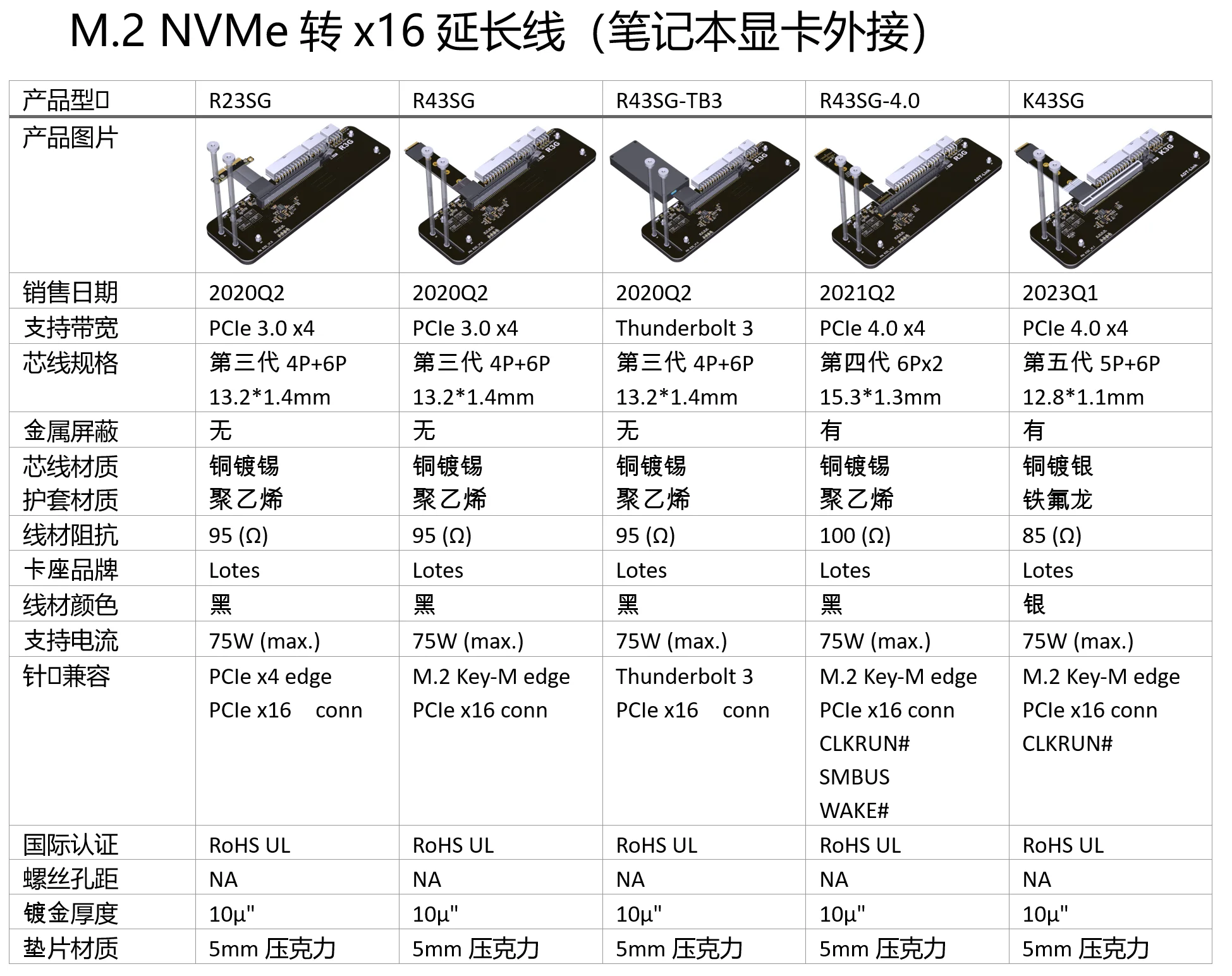

Descripción del modelo:
Ventajas del producto:

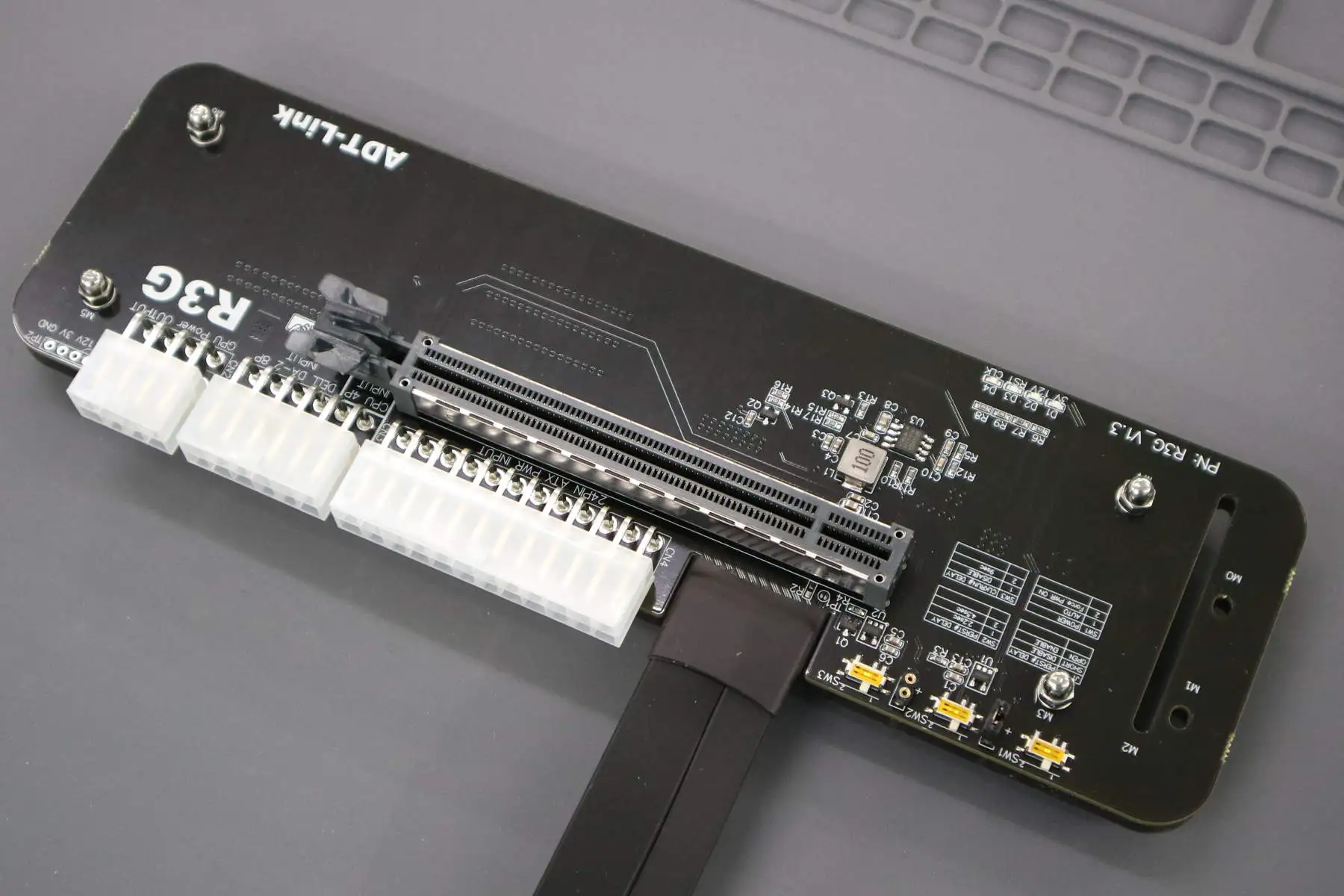

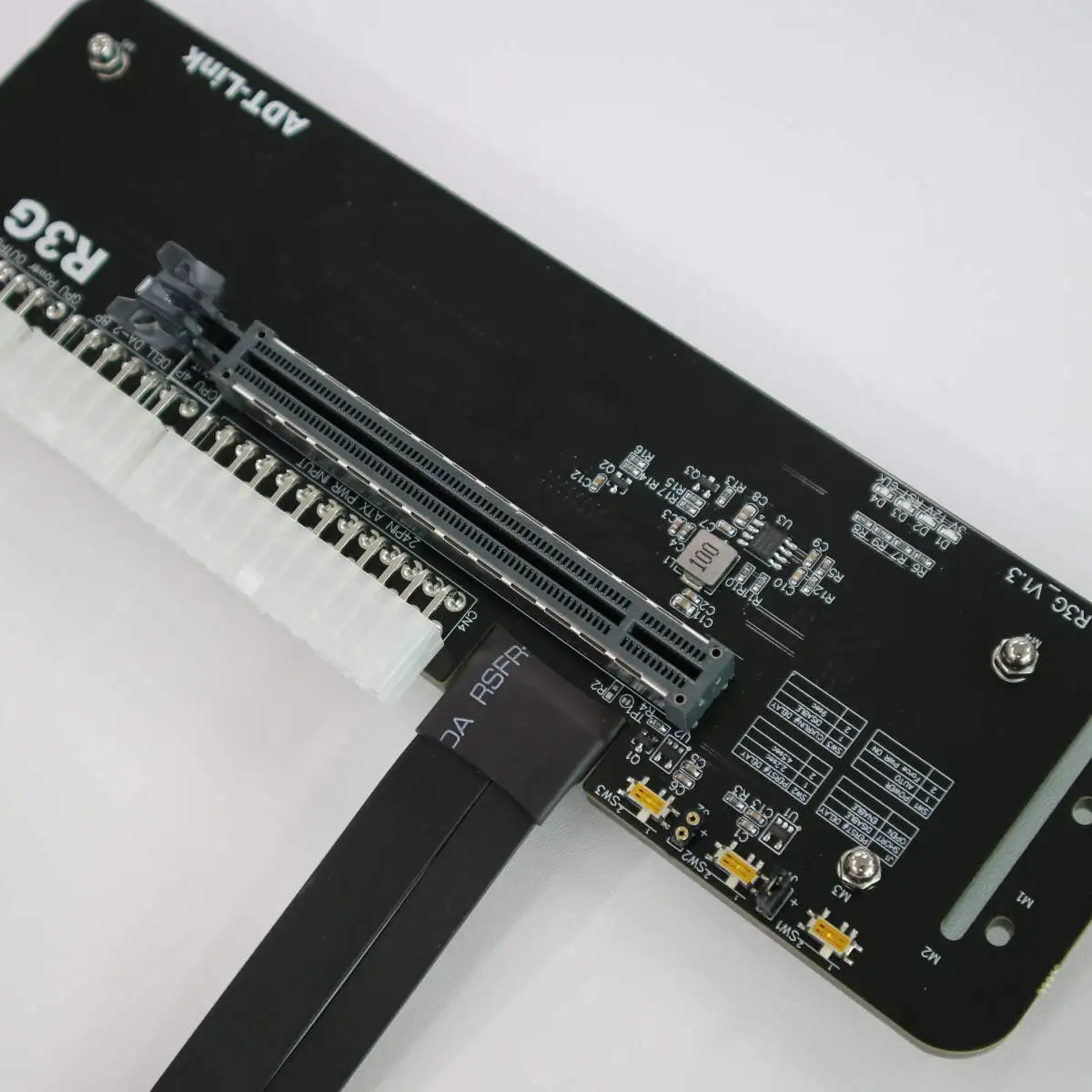

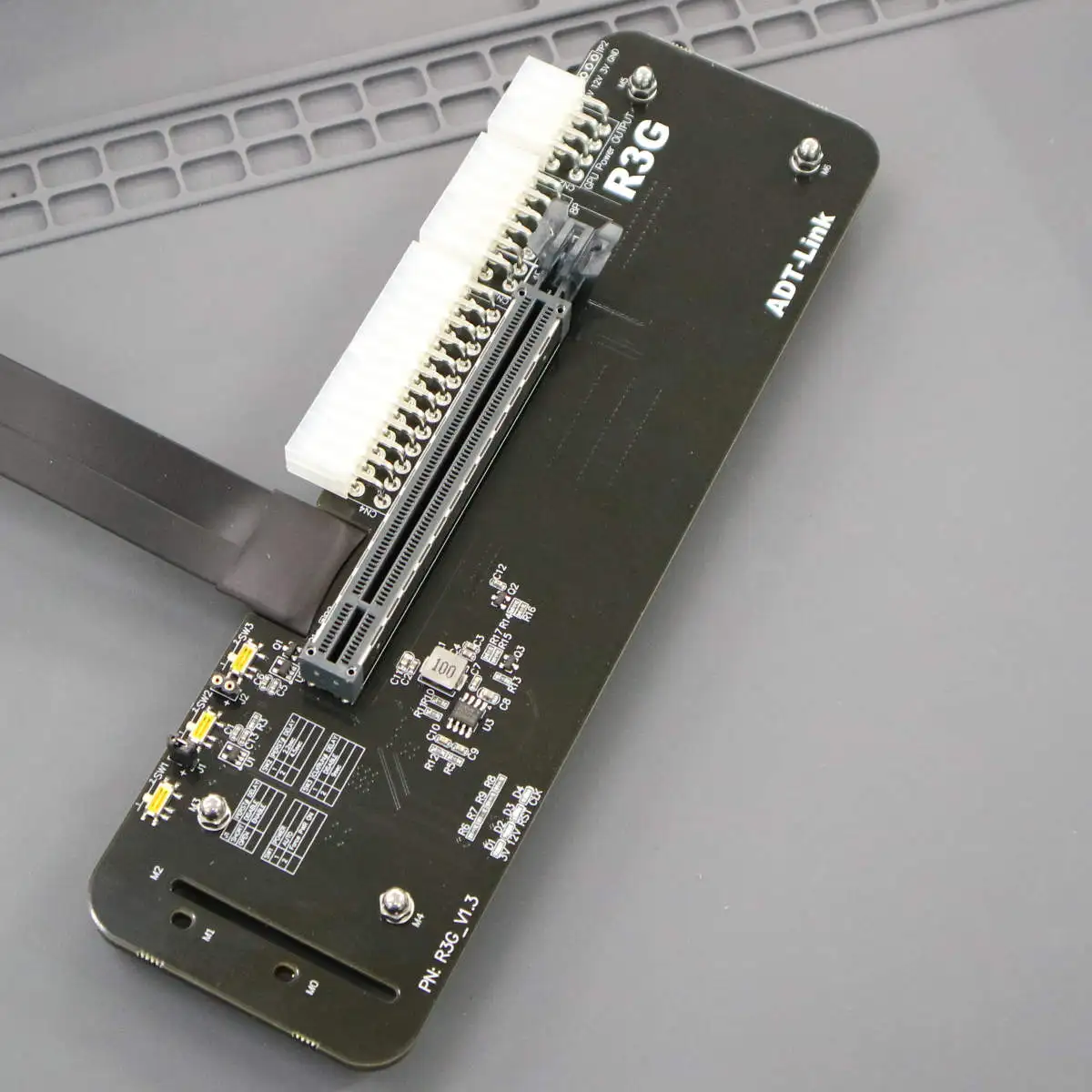

Imagen del producto:

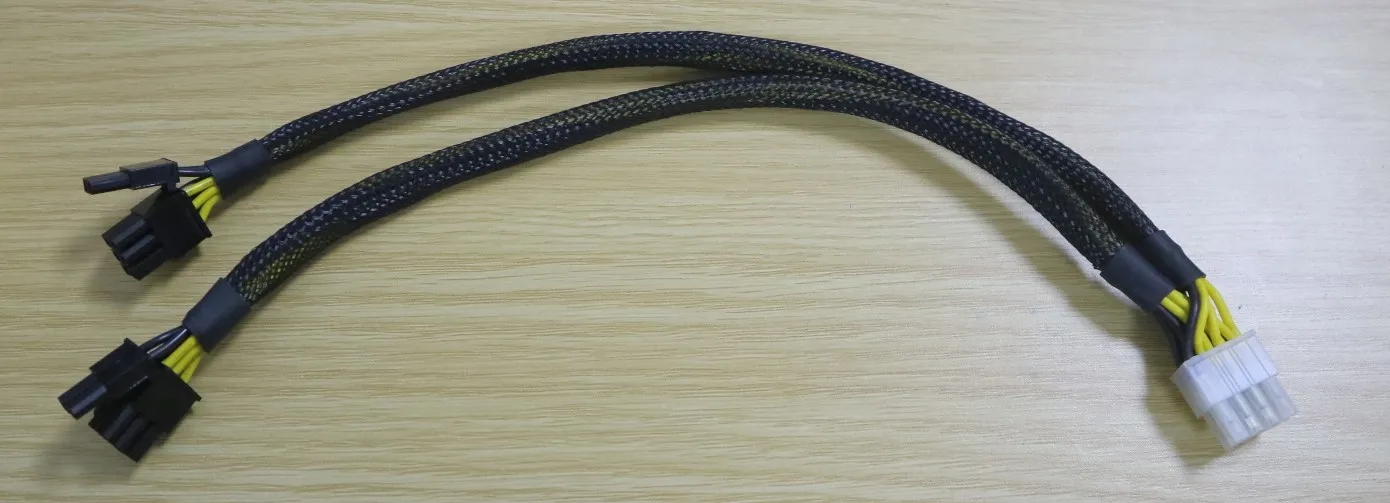

Accesorios del producto, pilares de cobre y tornillos hexagonales relacionados para fijar tarjetas gráficas, así como cables adaptadores de corriente de Tarjeta Gráfica 6P a dual 8P

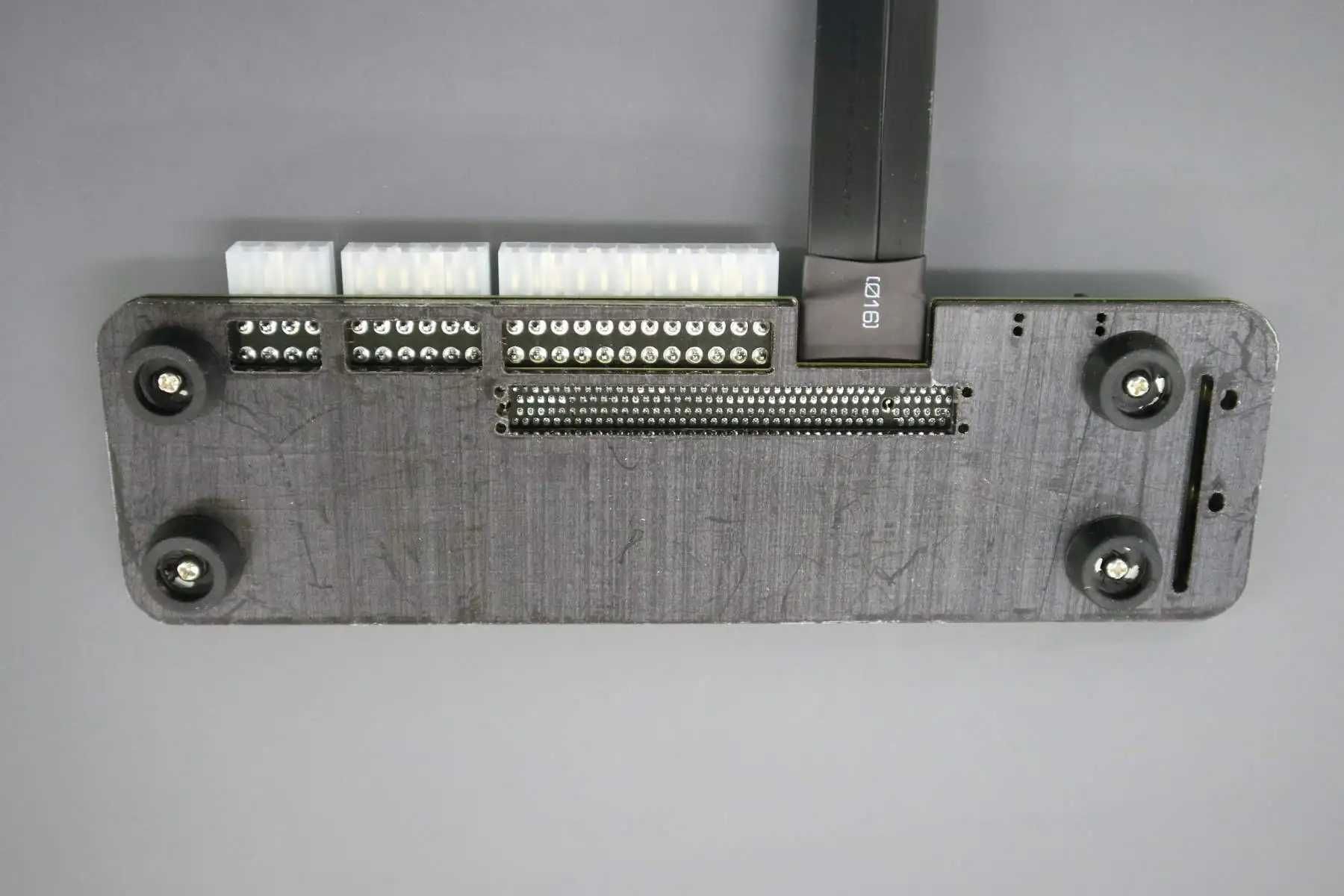

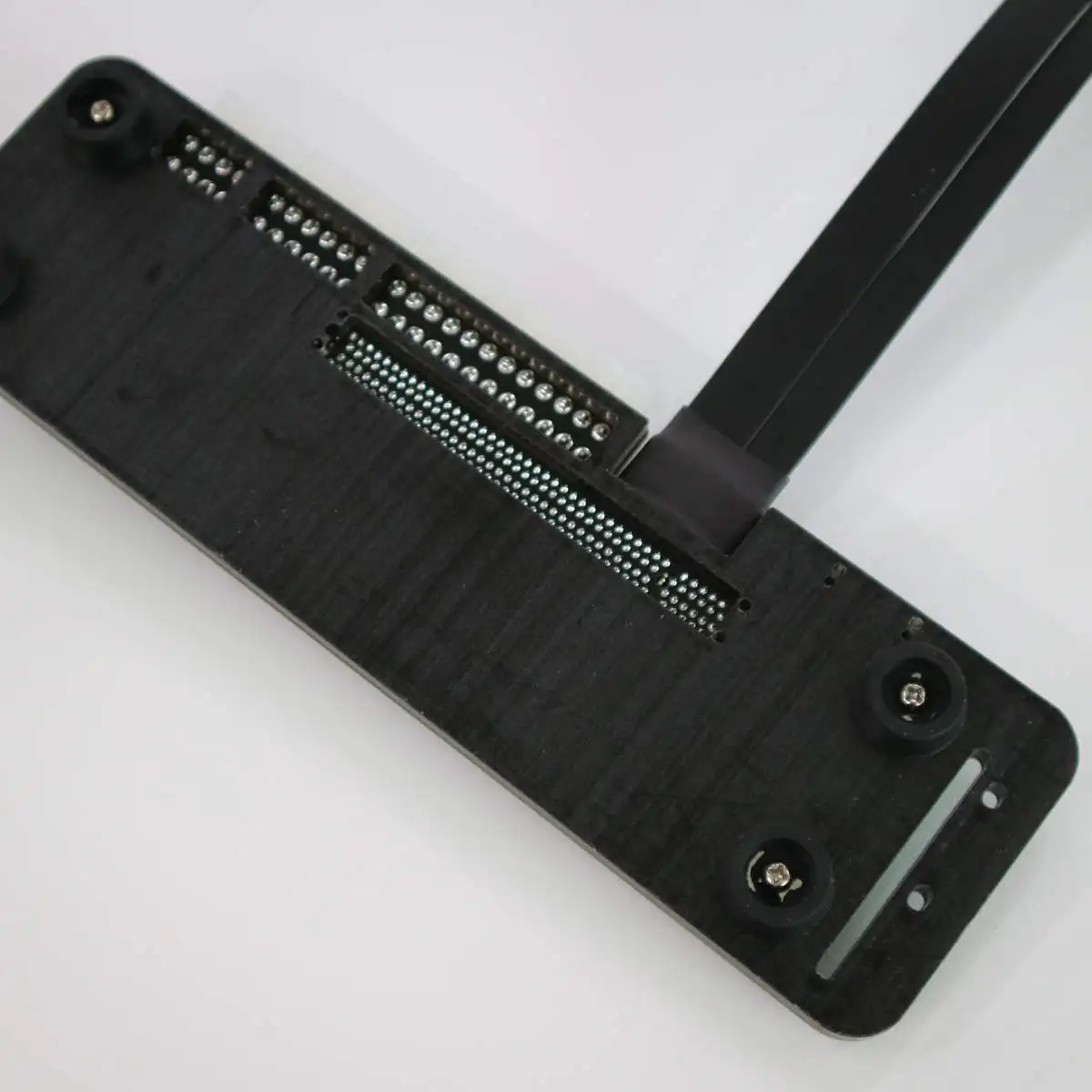

La Instalación de columnas hexagonales de cobre se muestra en la siguiente figura:
Resumen de problemas técnicos

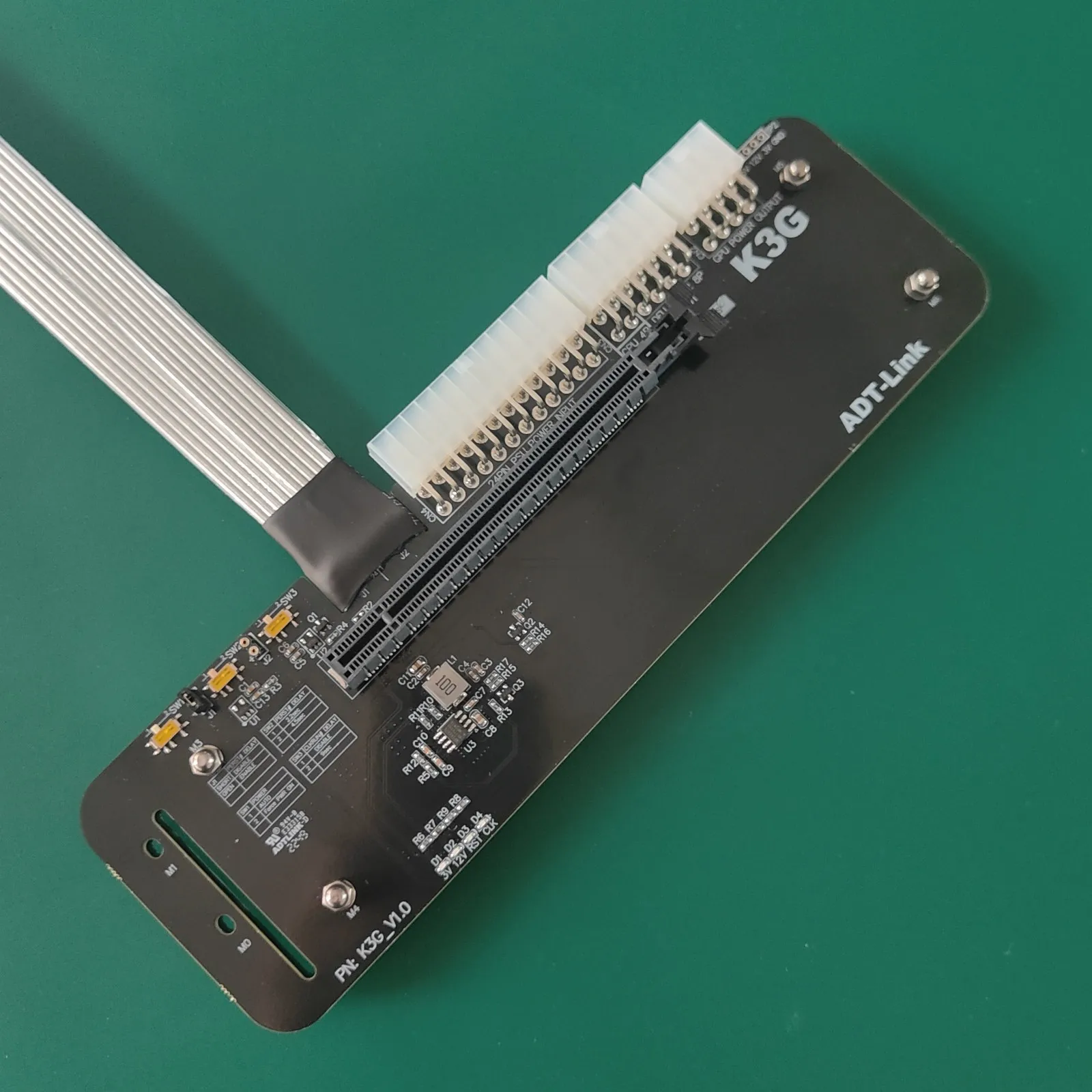

¿Cuál es la diferencia entre los modelos R43SG y R43SG?

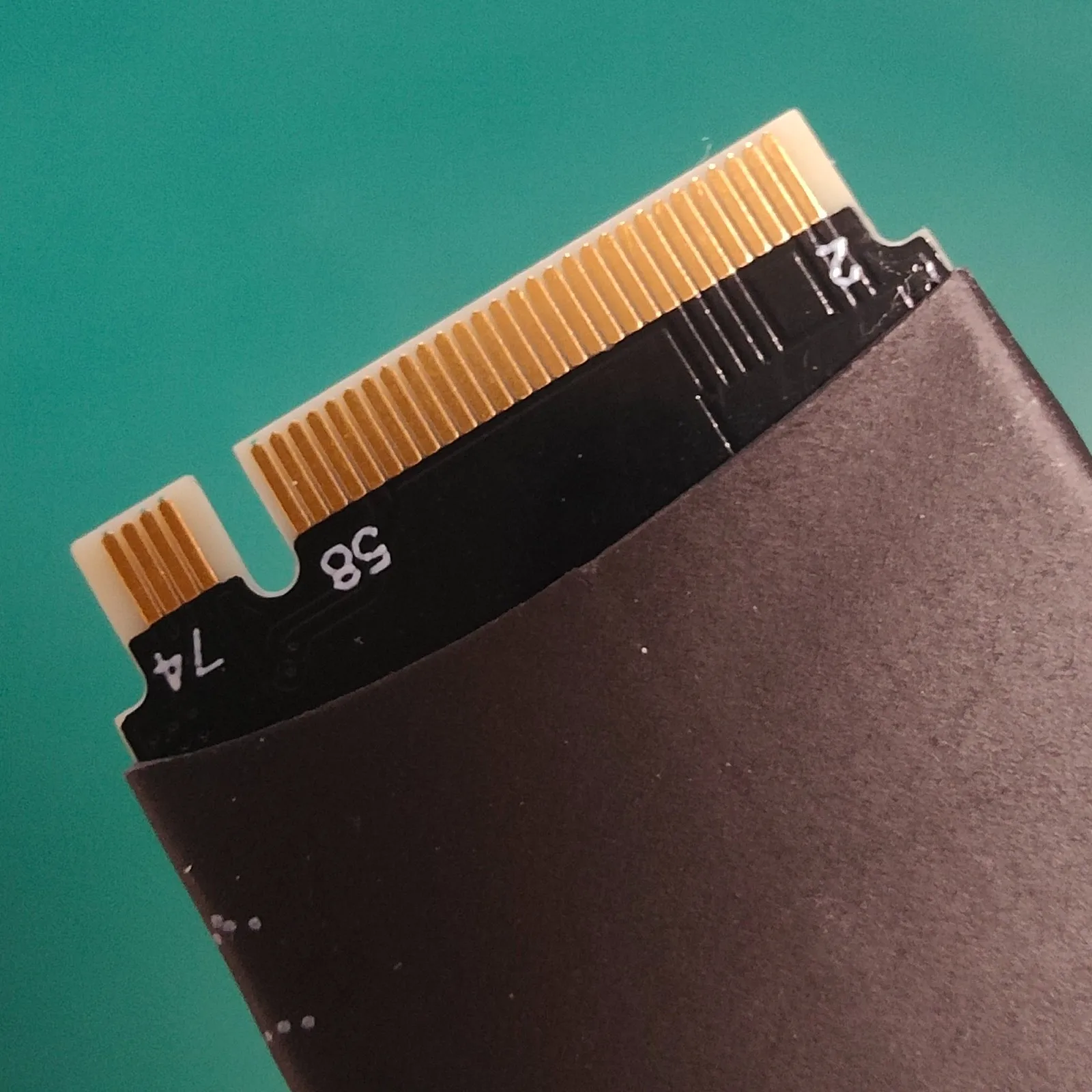

Distinga la dirección de la línea de salida del cable, como se muestra en la siguiente figura:
¿Cuál es la calidad del cable? ¿Hay algún blindaje?
Blindado, utilizando polímeros conductores de blindaje EMI avanzados, nuevos materiales para blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética de polímeros conductores para evitar emisiones de entrada o salida de frecuencia electromagnética, minimizar la interferencia y la degradación del rendimiento y reducir el peso del extensor.
¿Cuáles son las opciones para la fuente de alimentación externa ADT R3G?
Hay dos tipos, a saber, fuente de alimentación DELL y fuente de alimentación ATX

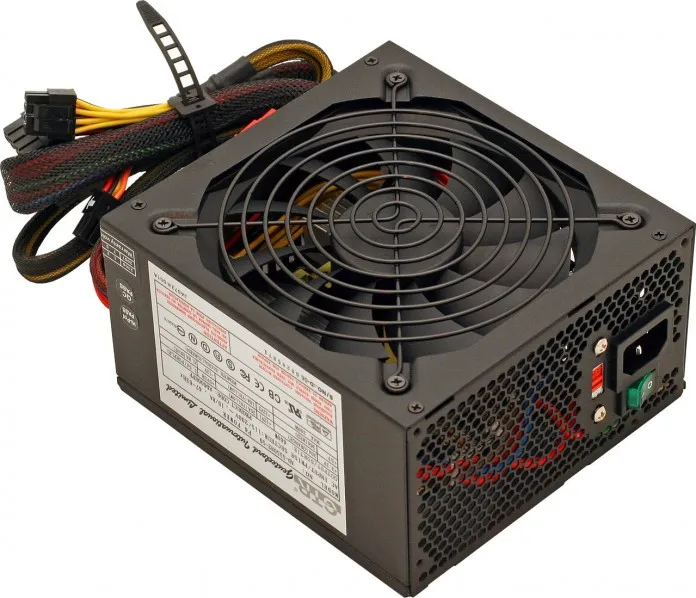

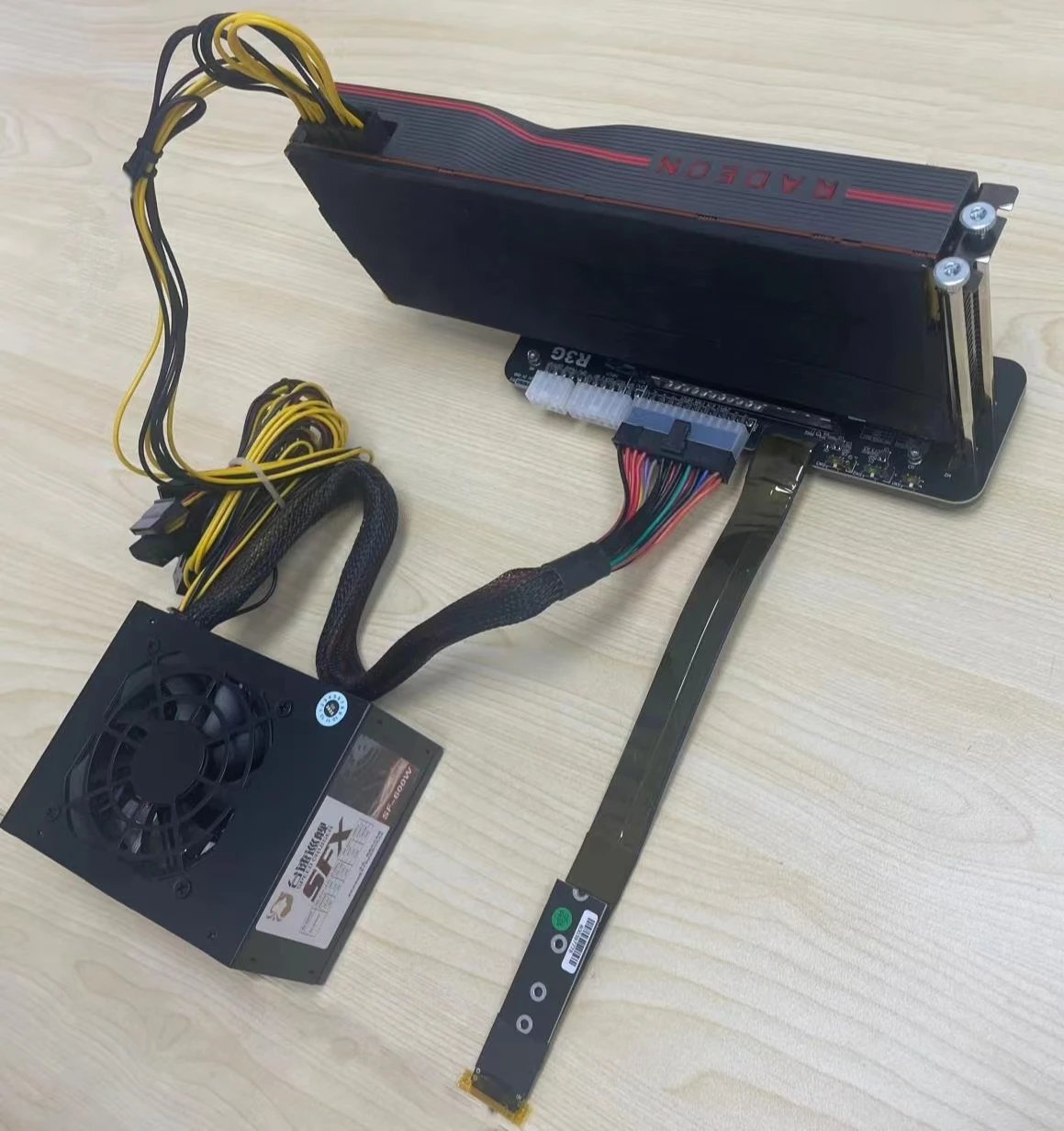

El Método de cableado para la fuente de alimentación ATX se muestra en la siguiente figura: (se recomienda utilizar una fuente de alimentación ATX de 400W o superior), Y el cable de alimentación de la tarjeta gráfica de la fuente de alimentación del chasis debe conectarse directamente a la tarjeta gráfica.
La parte superior izquierda es la fuente de alimentación de la tarjeta gráfica y la parte superior derecha es la fuente de alimentación 24P de la placa base. Instálalo correctamente.

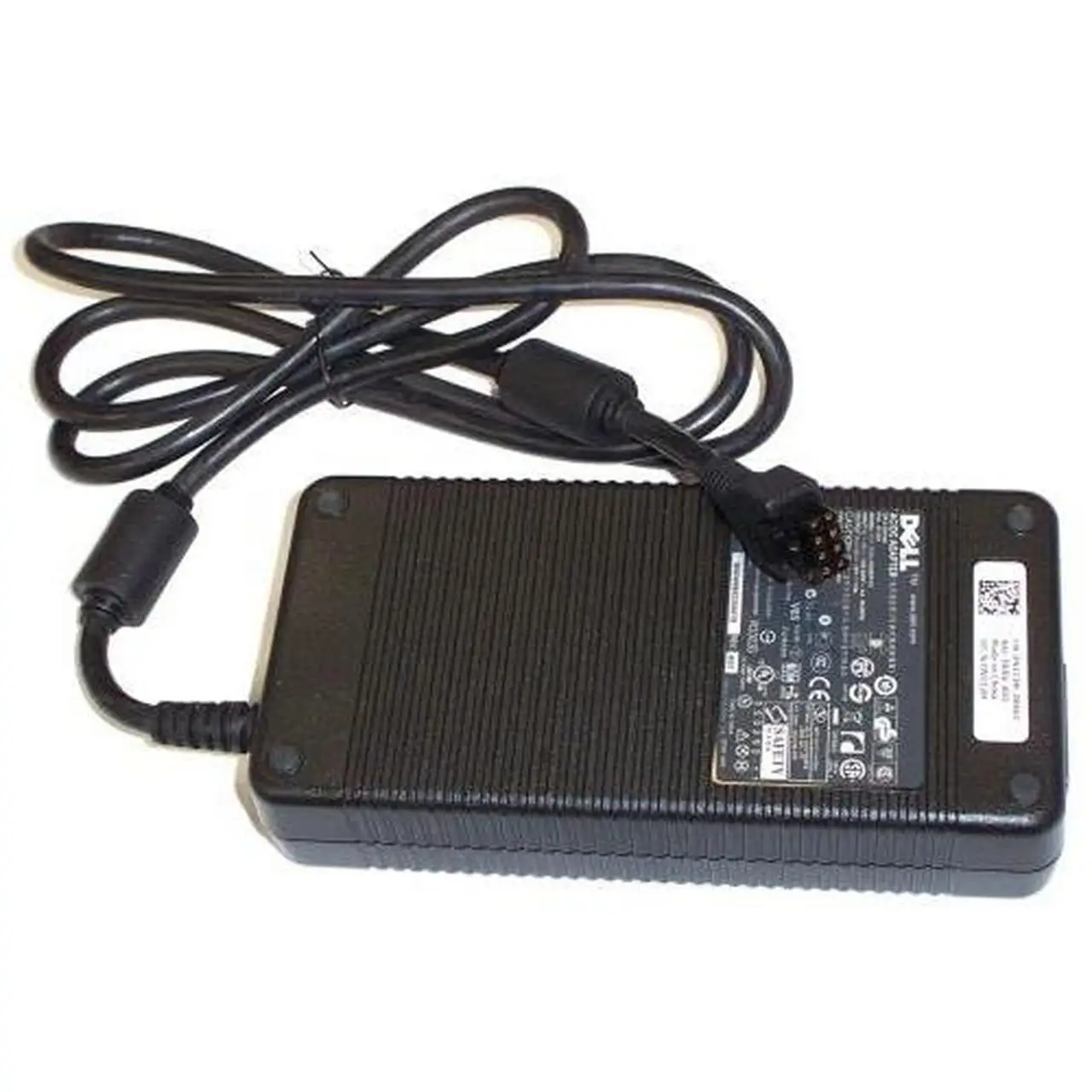

El Método de cableado para la fuente de alimentación DELL se muestra en la siguiente figura:
Accesorios del producto, incluido el siguiente cable de alimentación de la tarjeta gráfica

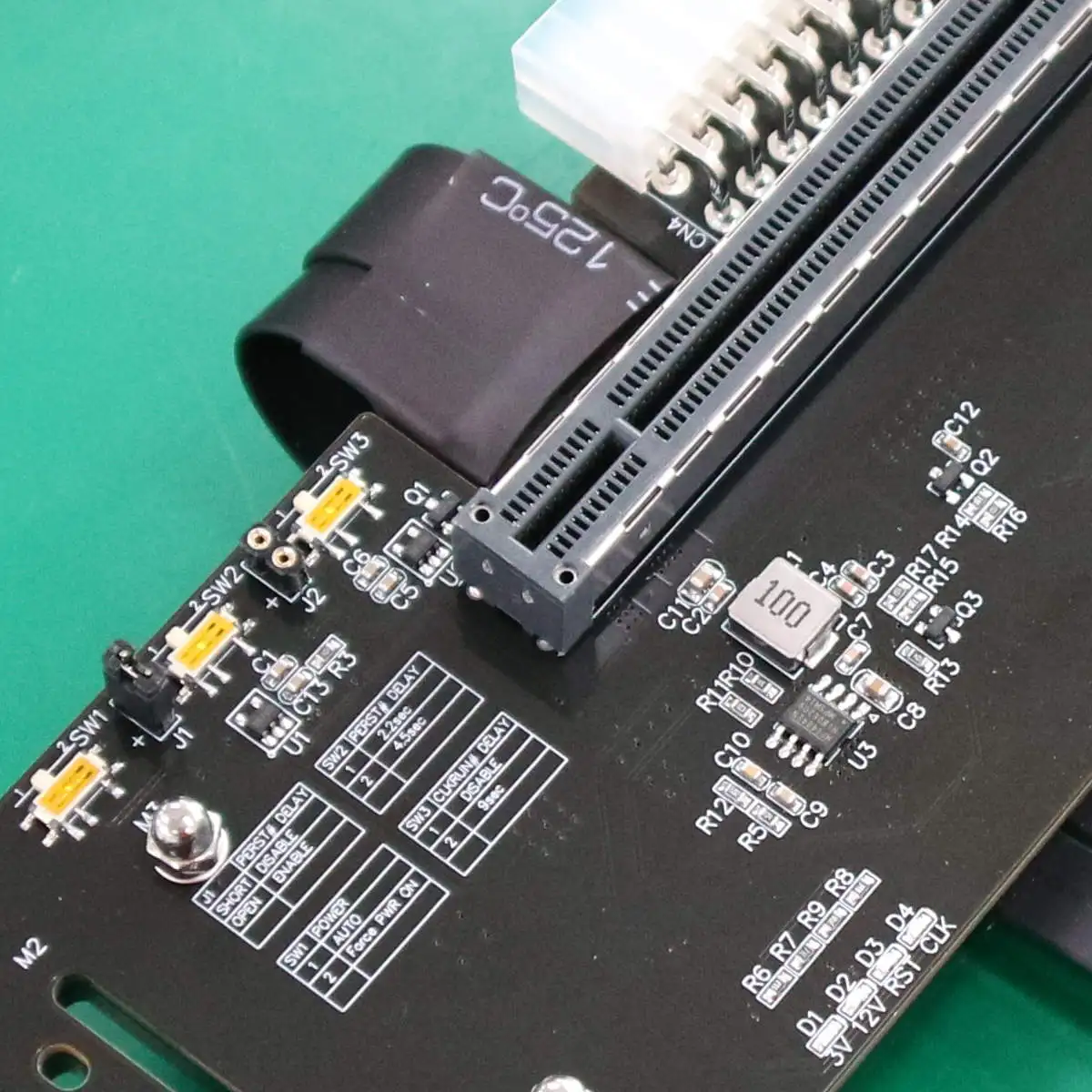

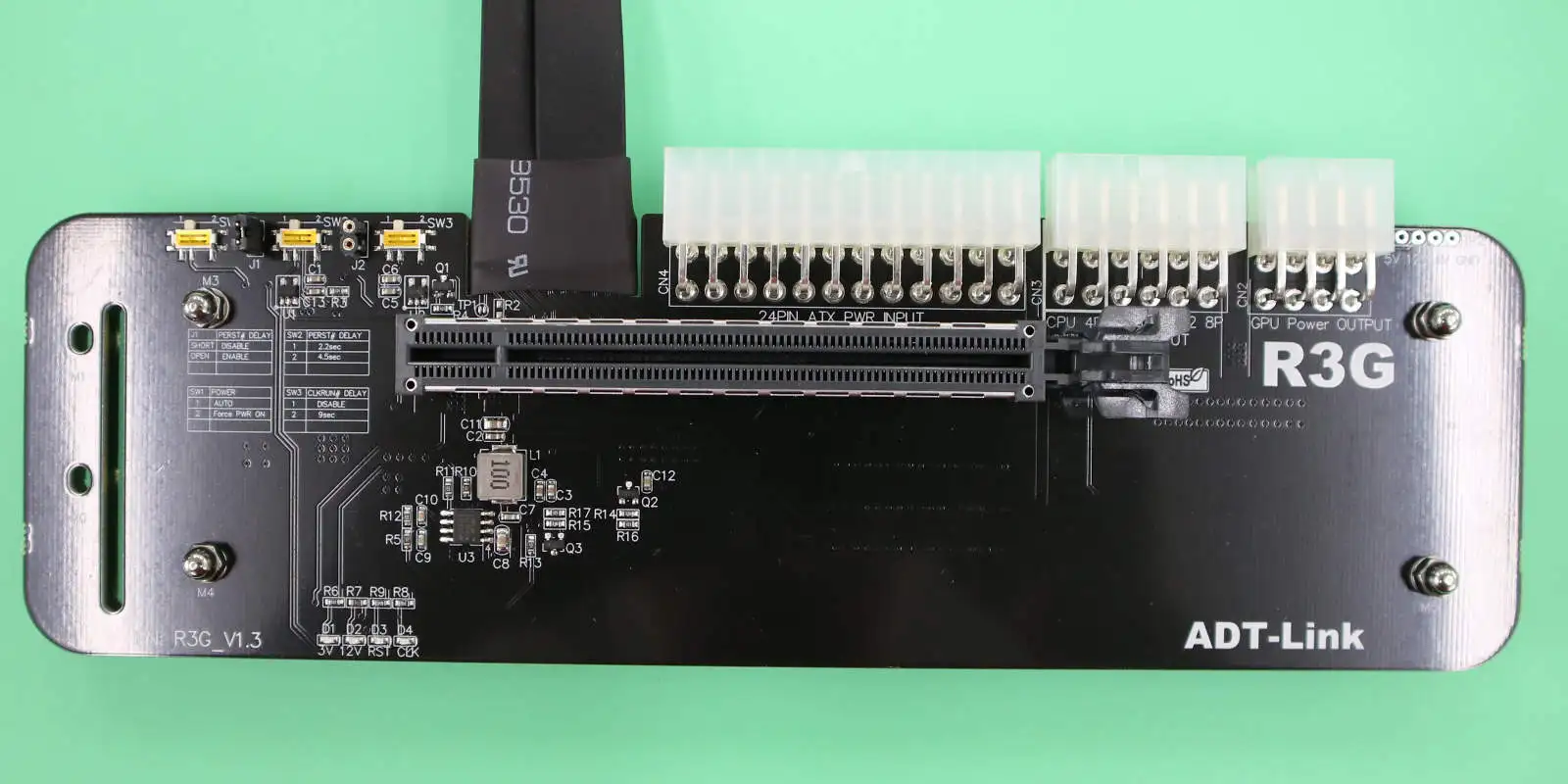

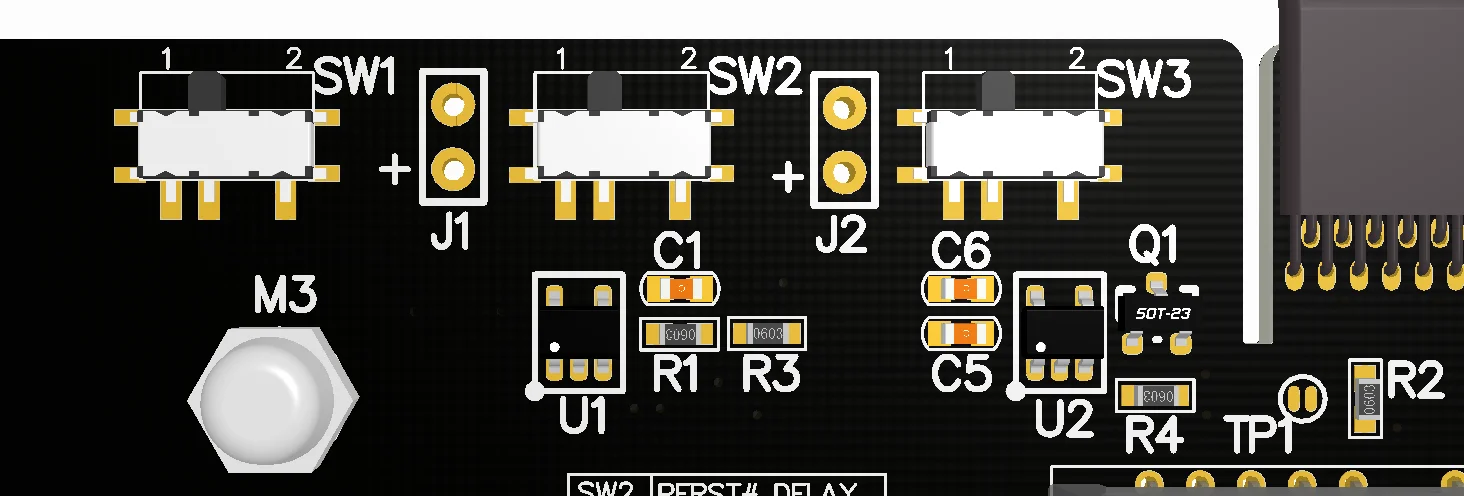

Hay tres interruptores en ADT R3G, ¿cuáles son sus propósitos?
SW1, interruptor de encendido forzado, 1 para arranque automático, 2 para arranque forzado, cambie a 1 para arranque automático
SW2, interruptor de retardo de señal PERST #, 1 es un retraso de 2,2 segundos, 2 es un retraso de 4,5 segundos, emparejado con el software eGPU para la optimización de la compatibilidad de la tarjeta gráfica. Actualmente, el software no lo admite. Cambie a 1
SW3, interruptor de retardo de señal CLKRUN #, 1 está apagado, 2 es un retraso de 9 segundos, emparejado con el software eGPU para la optimización de la compatibilidad de la tarjeta gráfica. Actualmente, el software no lo admite. Cambie a 1
J1, interruptor de retardo de señal PERST #, OPEN es para abrir la función de retardo, y SHORT es para cerrar la función de retardo. Actualmente, el software no lo admite. Conecte la tapa del puente para CORTO.
J2, retardo del condensador CLKRUN #, actualmente no es compatible con el software, solo para que los ingenieros de I + D conecten el condensador para las pruebas de retardo. La inserción de un condensador de 1UF causa un retraso de aproximadamente 2,2 segundos, la inserción de un condensador de 2.2u causa un retraso de aproximadamente 5 segundos, y así sucesivamente.
¿Cuáles son los portátiles compatibles con ADT R3G? ¿Qué métodos se pueden utilizar normalmente?
Los portátiles deben tener una interfaz M.2 NVMe o una interfaz Thunderbolt 3 para ser instalados y utilizados.

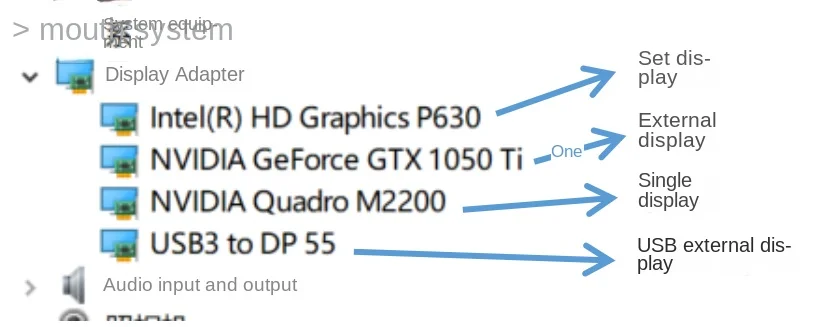

En la actualidad, se sabe que el último controlador win10 de Nvidia admite pantallas externas e individuales, pantallas externas USB y pantallas colectivas. Se puede utilizar normalmente como se muestra en la siguiente figura
Limpia e instala Nvidia 417,01 o versión posterior para una instalación y uso sin problemas
¿Cuáles son compatibles con las tarjetas gráficas ADT R3G? ¿Qué versión del controlador de la tarjeta gráfica está instalada? ¡El adaptador de pantalla en el Administrador de dispositivos tiene un signo de exclamación amarillo! Cómo resolverlo
Compatible con todas las tarjetas gráficas PCIe en los últimos tres años, Asegúrese de instalar la última versión del controlador en el sitio web oficial de NVIDIA, Si aparece un signo de exclamación amarillo, reinstale el controlador y reinicie el ordenador.
Si todavía aparece el signo de exclamación amarillo (código de error 43 o código de error 12), consulte la solución proporcionada por Nando God desde el extranjero. La descarga del parche es la siguiente:
¿Es posible devolver y reembolsar artículos que no son compatibles?
¿Es compatible con pantallas internas? ¿Hay alguna pérdida?

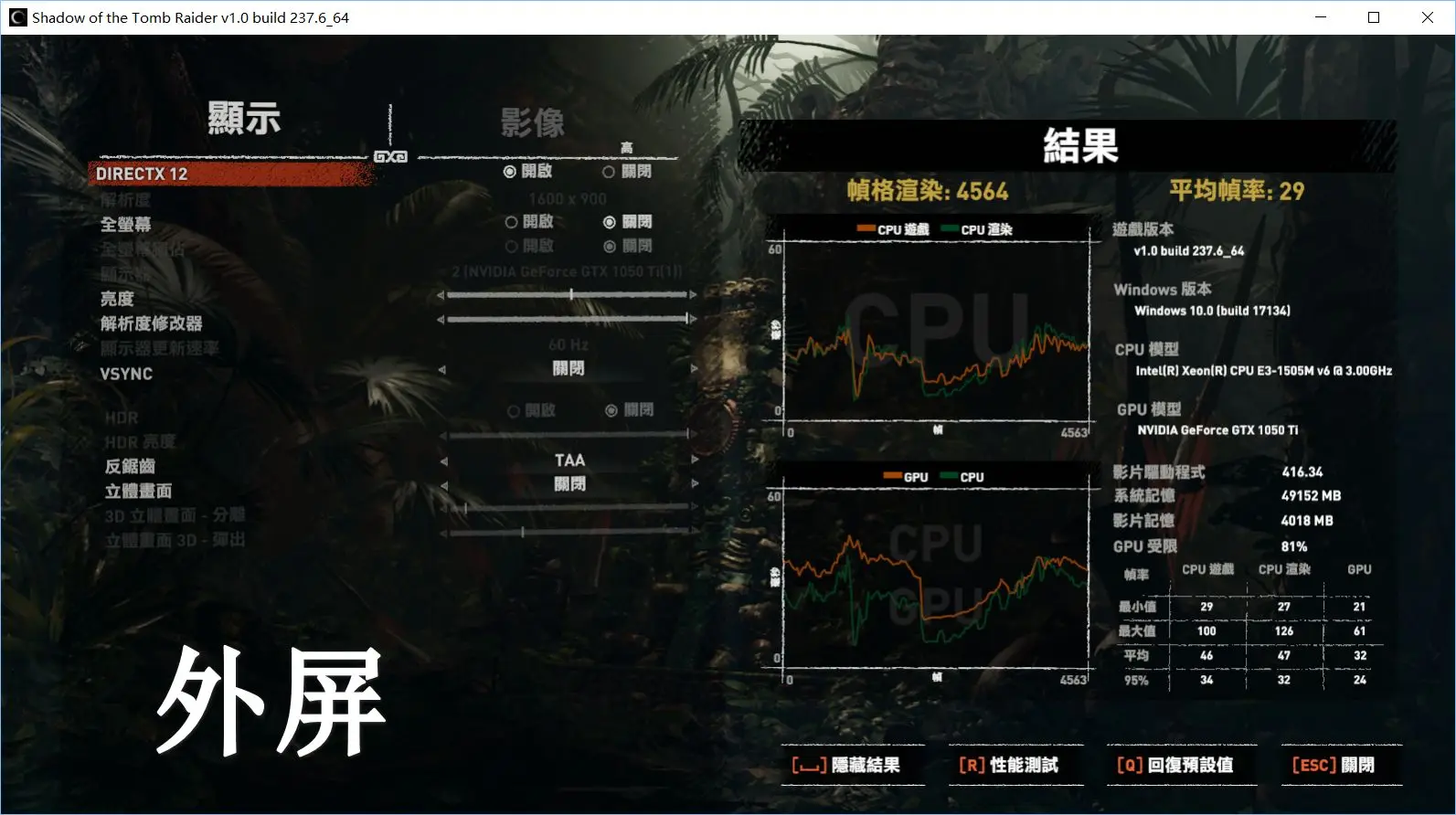

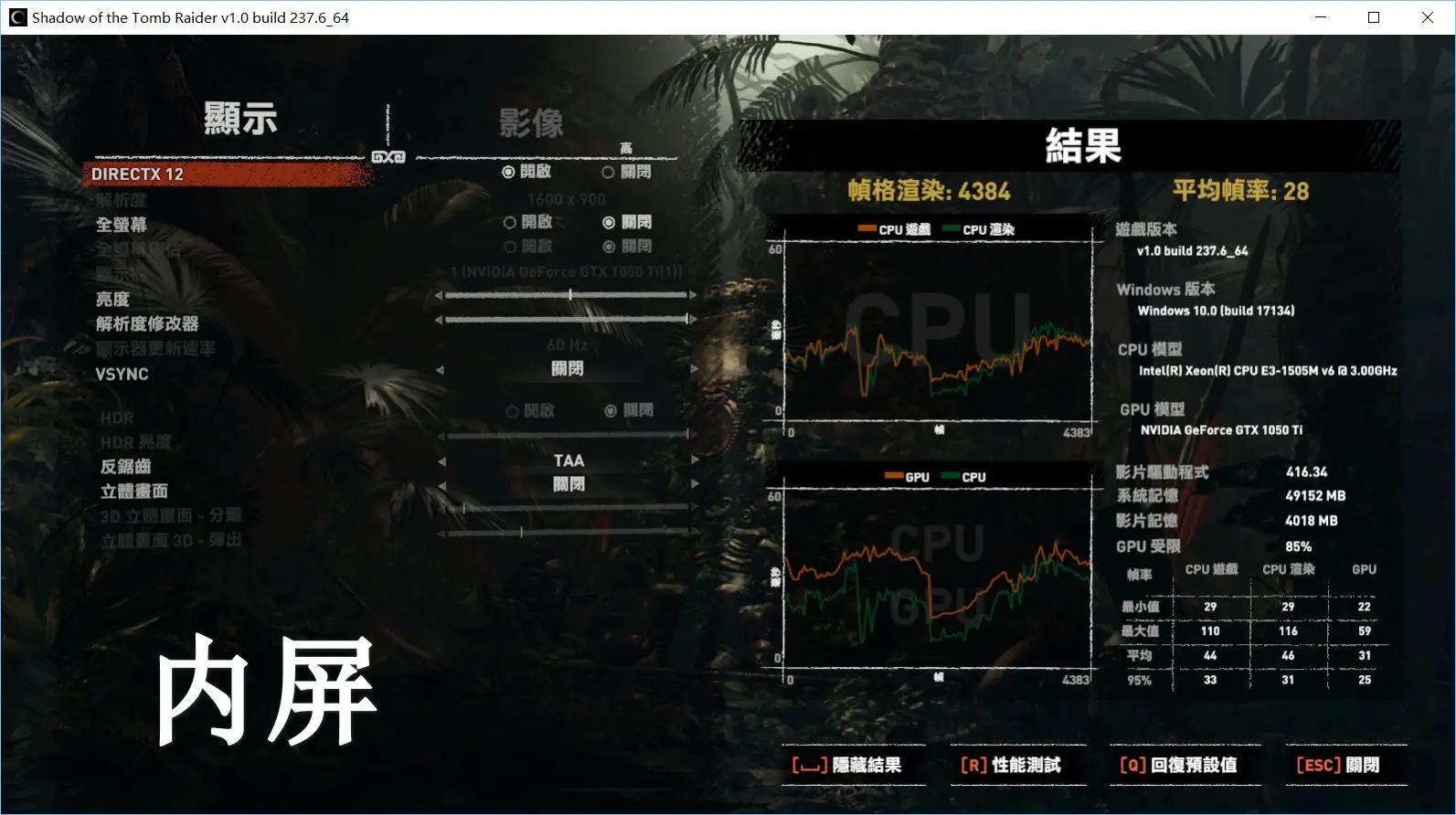

Win10 admite ambos, con una pérdida de pantalla interna medida de aproximadamente 5%. La comparación entre las pruebas de pantalla interna y externa se muestra en la siguiente figura
¿Es compatible con M.2 NVMe? ¿Es compatible con PCIe 3,0x4 de velocidad completa?
Compatible, PCIe 3,0x4 estable a toda velocidad
Los componentes externos de las tarjetas gráficas son propensos a dañarse, especialmente los componentes electrónicos detrás de ellos que necesitan ser protegidos. ¿Cómo podemos reducir la probabilidad de daños?

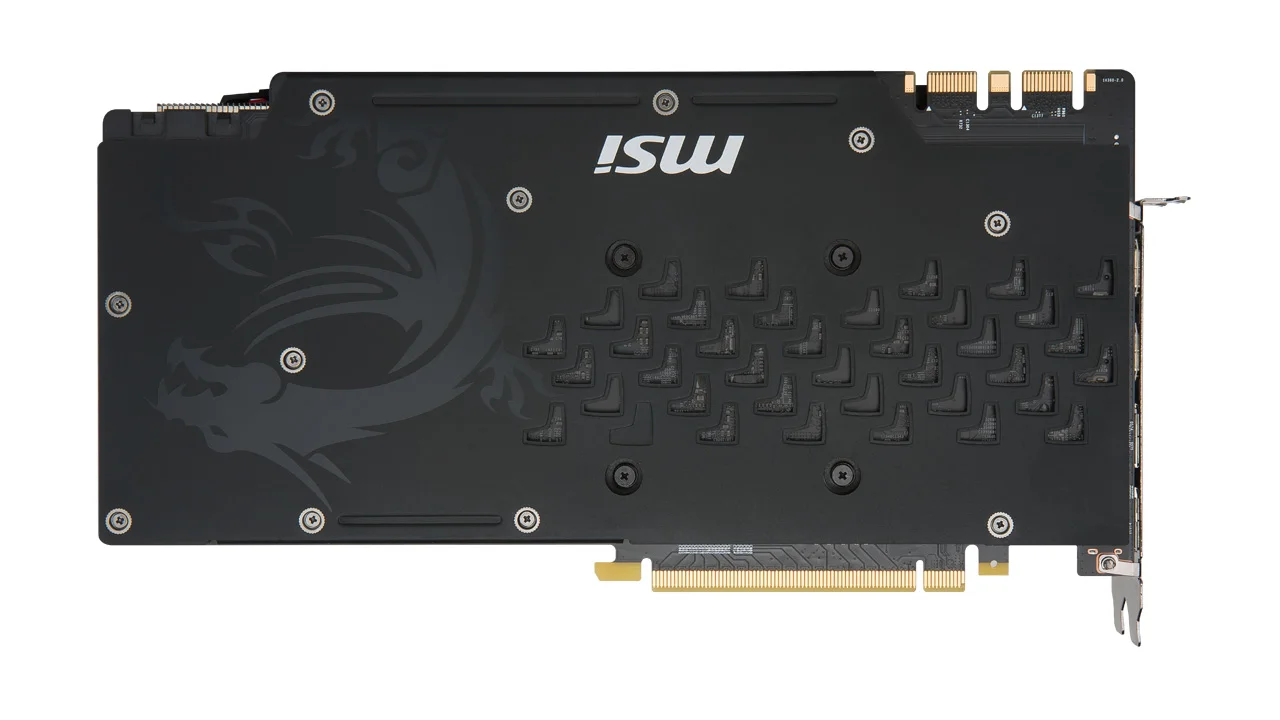

Compre una tarjeta gráfica con protección de carcasa. La foto en la parte posterior de la tarjeta se muestra en la siguiente imagen

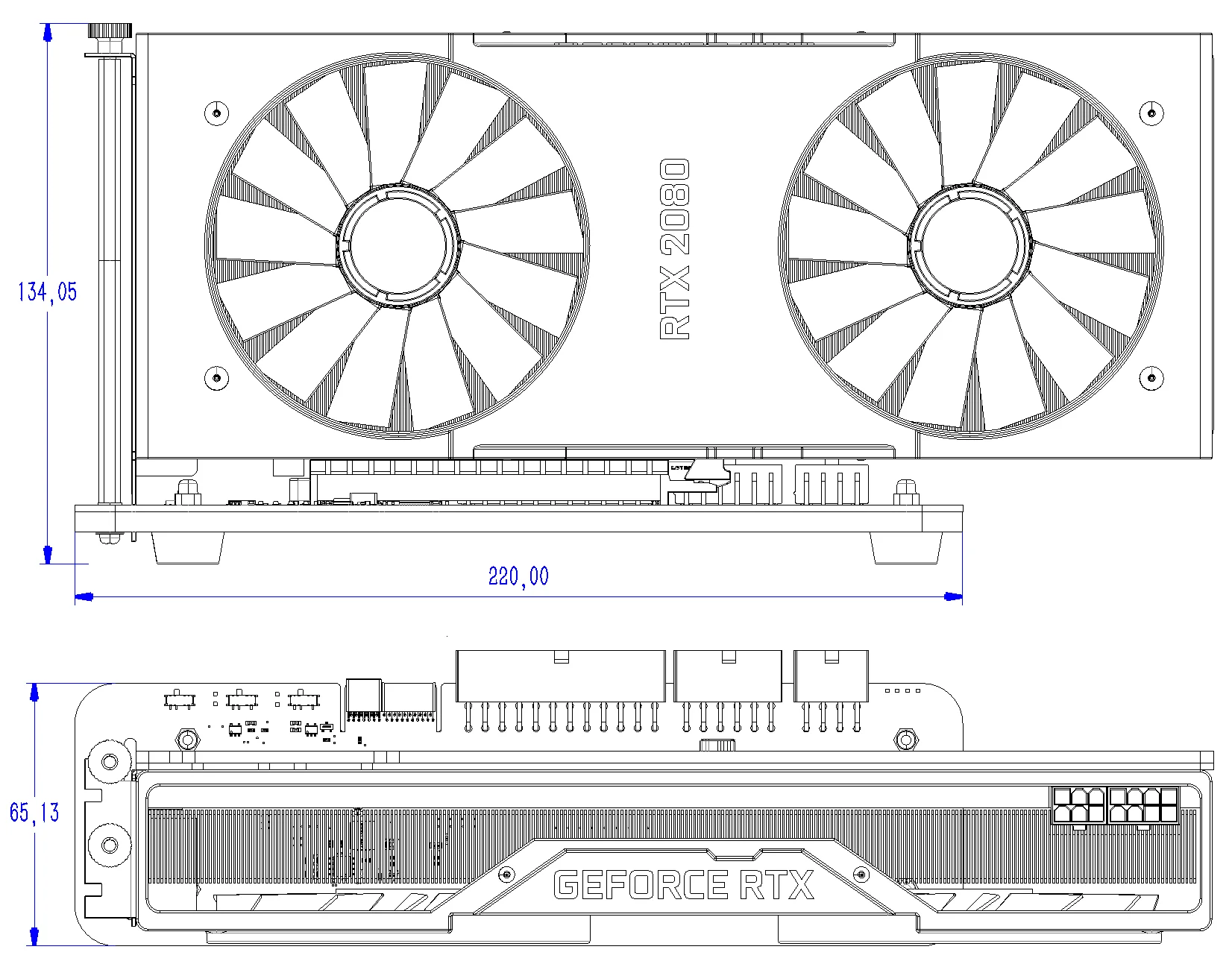

¿Cuál es el tamaño del producto?
¿Pérdida de rendimiento externo de la tarjeta gráfica? ¿Cuánto ha disminuido?
La pérdida es de aproximadamente 12%, y el rendimiento máximo de la tarjeta gráfica solo se puede lograr en 88%.
¿Pasos de instalación?

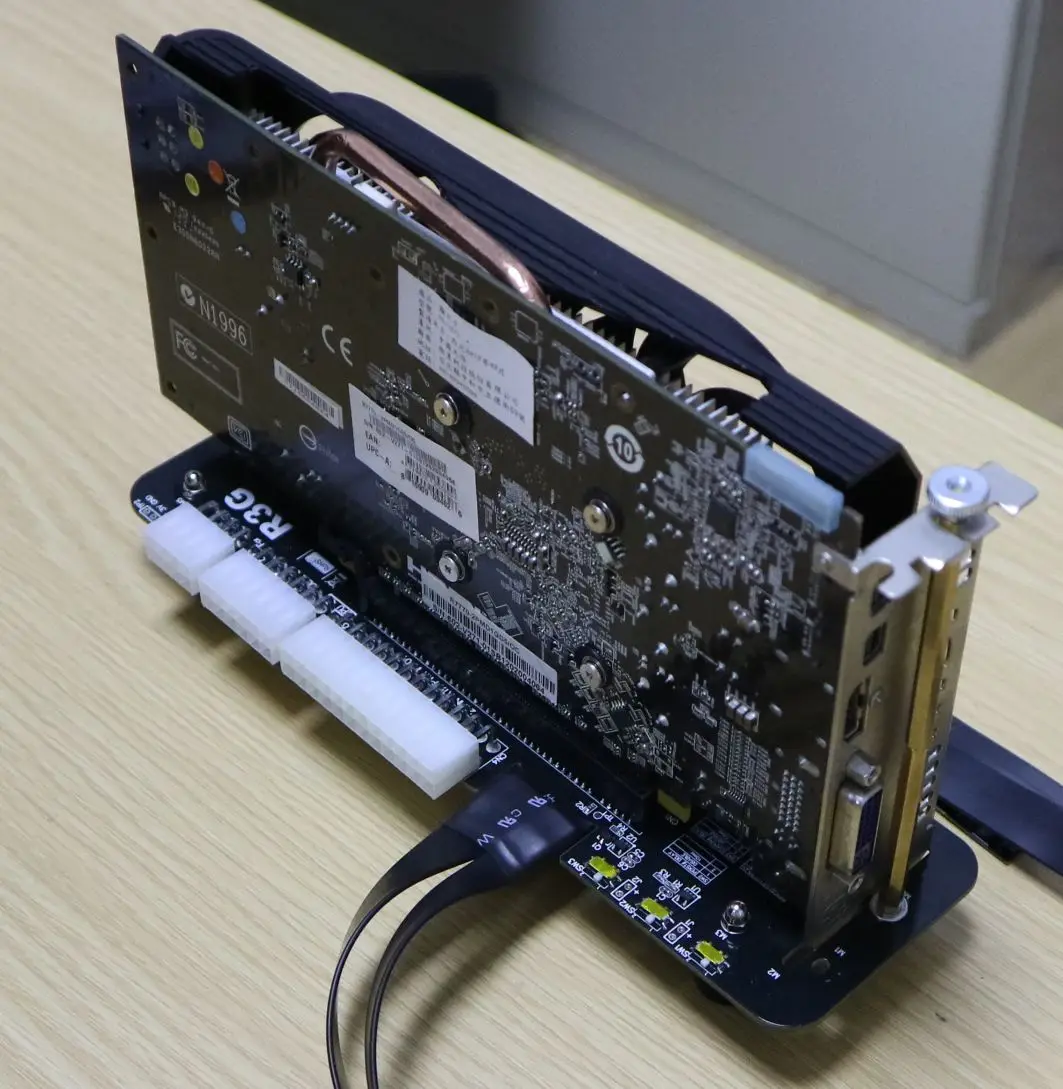

1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. Apriete los tornillos para que la tarjeta gráfica no tiemble ni se desprenda
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica. Después de la instalación, la fuente de alimentación de DELL se iluminará de naranja

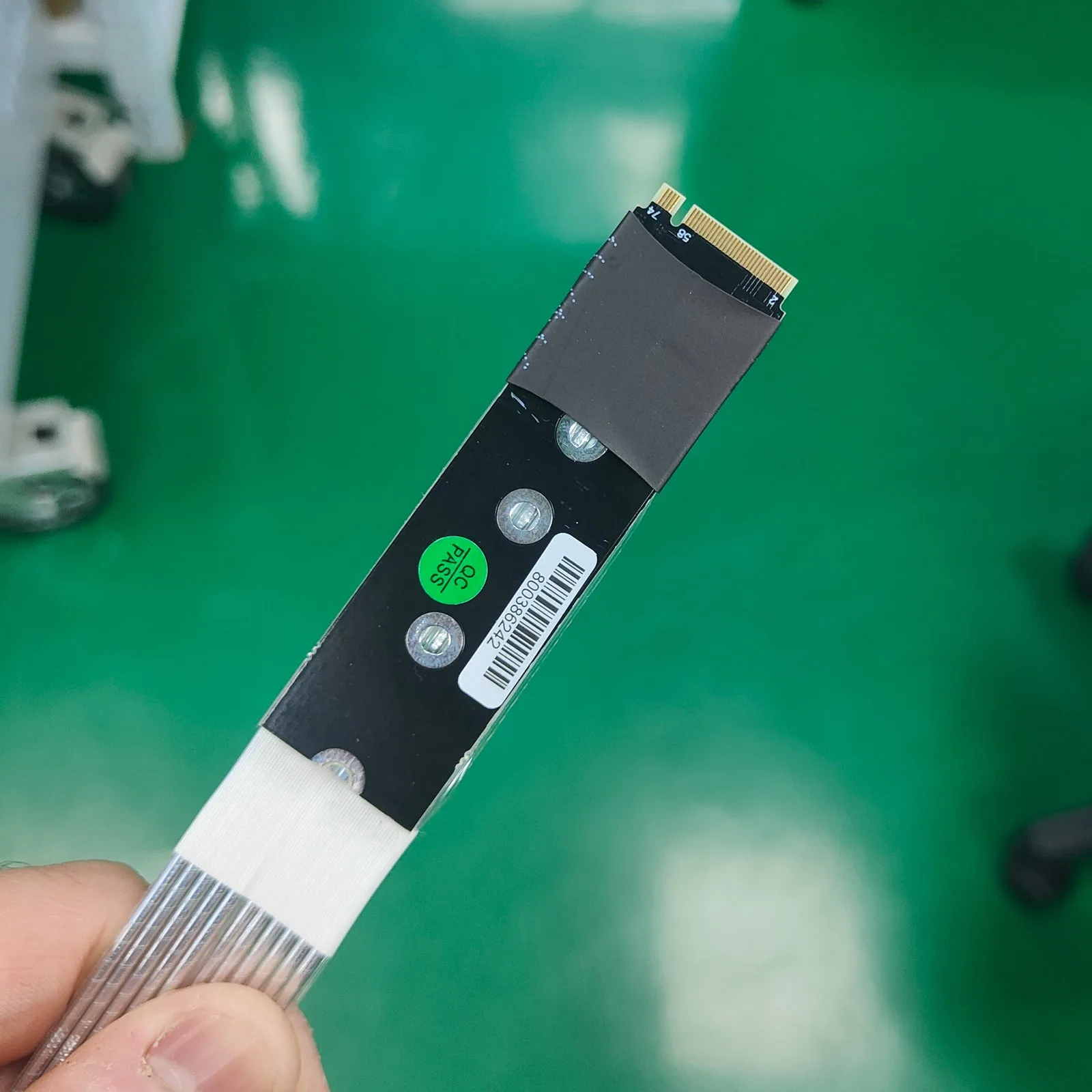

3. Inserte la placa M.2 en la ranura M.2 de su ordenador. Cuando se encienda el ordenador, la alimentación ATX se iniciará automáticamente y el ventilador se encenderá. Si está utilizando energía DELL, la luz verde estará encendida. En este momento, la placa R3G se iluminará con dos luces verdes y el sistema reconocerá automáticamente la tarjeta. Instale un controlador de tarjeta gráfica. El sistema puede solicitar al ordenador que se reinicie durante el proceso de instalación del controlador.
4. Completo.
Descargar archivos de vídeo de instalación:
http:// www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http:// www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4
Manual de instalación de descarga de archivos PDF:
Precauciones de compra:
1. Al insertar cables, es importante reconocer la dirección y no insertarlos en la dirección incorrecta o fuera de posición para evitar quemar el equipo. Al insertar cables, sostenga primero el enchufe del equipo y luego Inserte el cable para evitar usar fuerza excesiva para romper las clavijas del enchufe. Se prohíbe doblar y tirar a menos de 2cm del punto de soldadura entre los dos extremos del cable y la placa de circuito.
2. Las capacidades de conducción de señal y otras condiciones de varias placas base y dispositivos no son las mismas. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Mientras un cable de extensión esté conectado, la señal se perderá. Se aconseja a los compradores con altos requisitos que no compren.
3. Las tarjetas gráficas o placas base son dispositivos electrónicos que envejecerán y se oxidarán con el tiempo, y la conexión de cables de extensión solo los hará más inestables. Los dispositivos antiguos no son compatibles. Más de 3 años. No lo compres.
4. No se puede proporcionar orientación técnica sobre la instalación del producto, la compatibilidad del controlador, etc. Por favor, pregunte usted mismo sobre el grupo de tarjetas gráficas externas.
