Nombre del producto: Cable de extensión de la placa adaptadora externa de la tarjeta gráfica
Longitud del cable: 25cm, 50cm
Compatibilidad con tarjetas gráficas: Admite tarjetas gráficas nuevas enviadas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2014 no son compatibles)
Compatibilidad de la placa base: Notebook, placa base ITX/STX, NUC, solo admite interfaz thunderbolt3 Thunderbolt 3
Descripción de la alimentación: El modelo que admite la fuente de alimentación es la fuente de alimentación DELL 12V/18A/220W o la fuente de alimentación ATX estándar. Prepara o compra la energía por separado. Conexión de compra de energía DELL
Velocidad de ancho de banda: PCIe3.0x4 (32 G/s)
Accesorios del producto: con cable Lightning 3 de 50cm
Descripción de la longitud del cable:

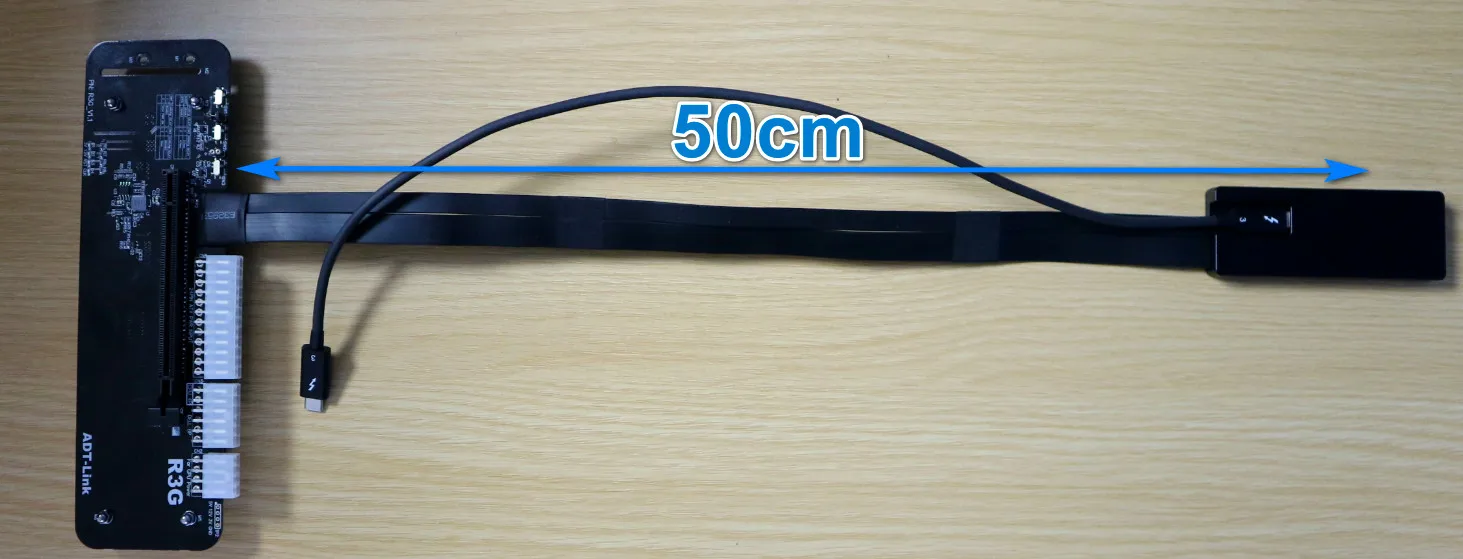

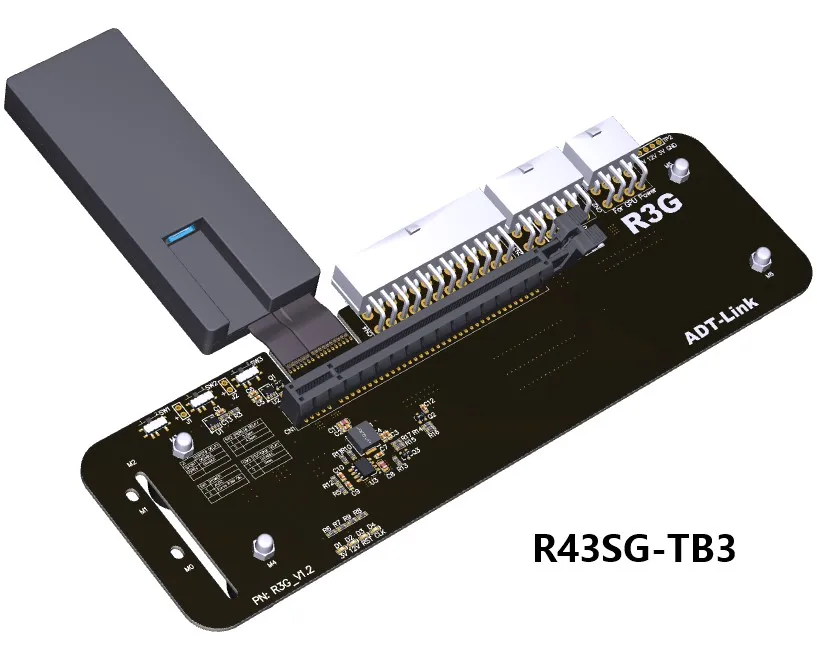

El cable de extensión R3G se puede seleccionar entre 25cm o 50cm. La siguiente es la longitud del cable de 50cm, más el cable de extensión Lightning 3 de 50cm incluido. Consulte la dimensión azul a continuación:
Descripción de la fuente de alimentación:

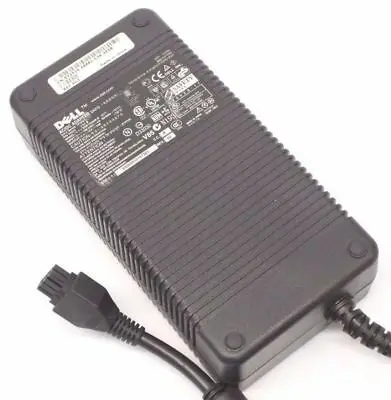

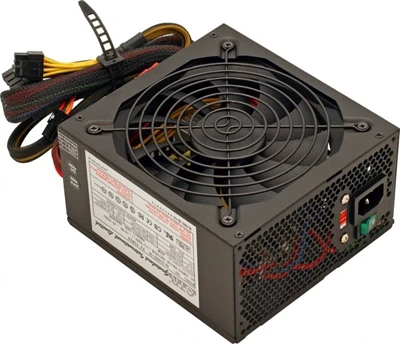

La fuente de alimentación compatible es DELL de 8 pines 12V/18A/220W o fuente de alimentación PSU estándar. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.

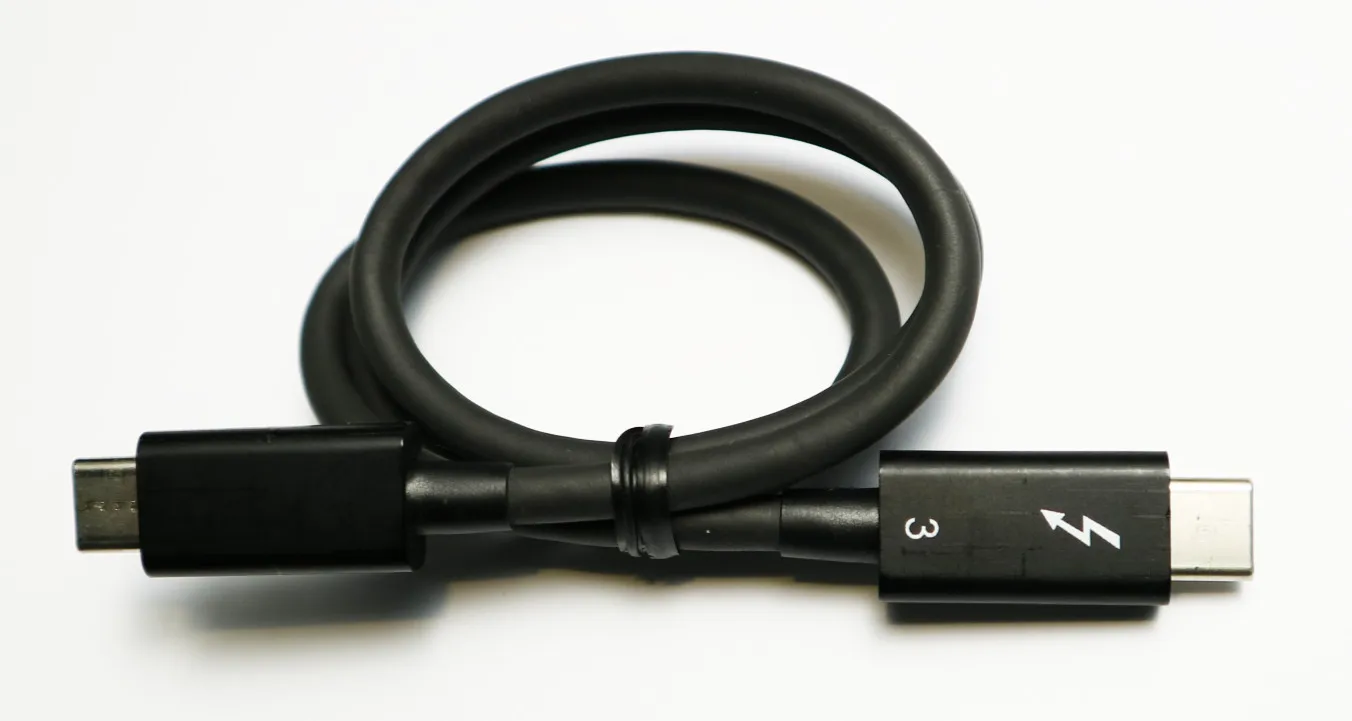

Paquete incluido Cable tipo C Thunderbolt 3 de 50cm

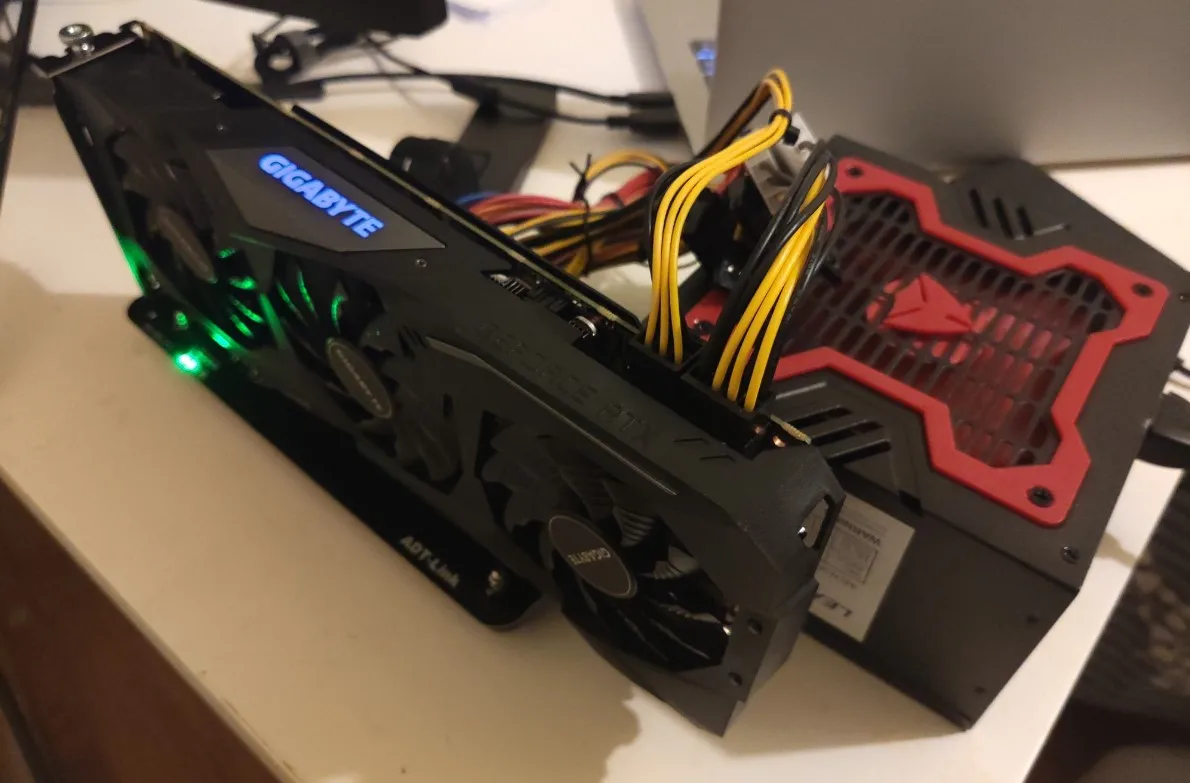

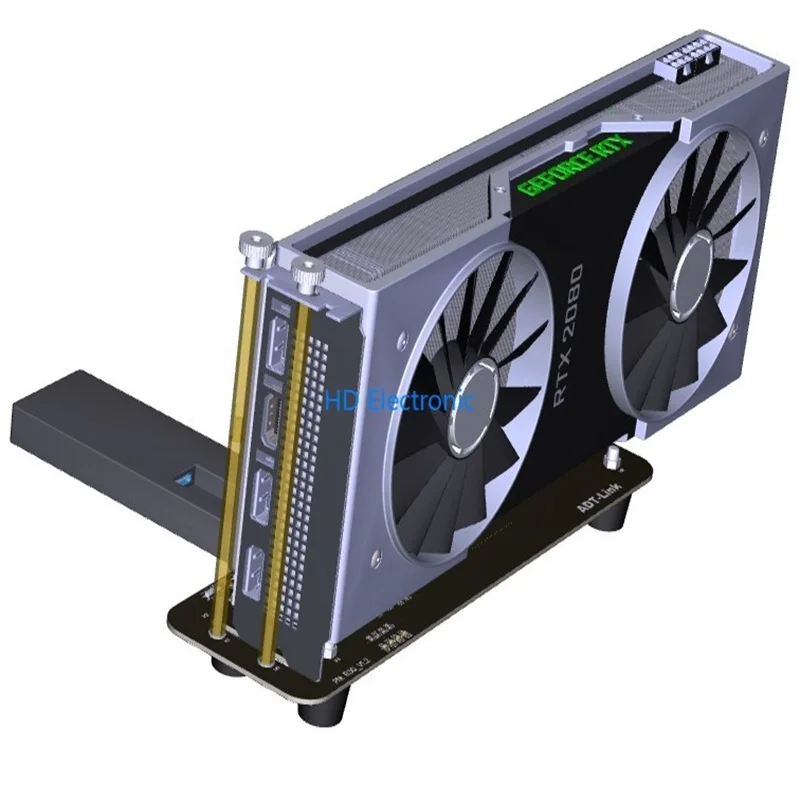

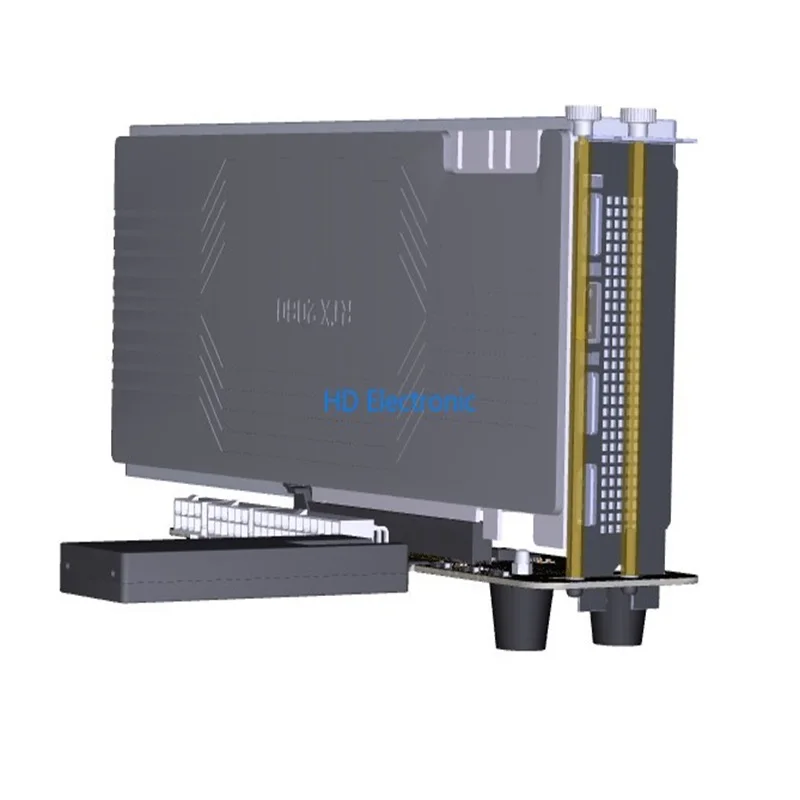

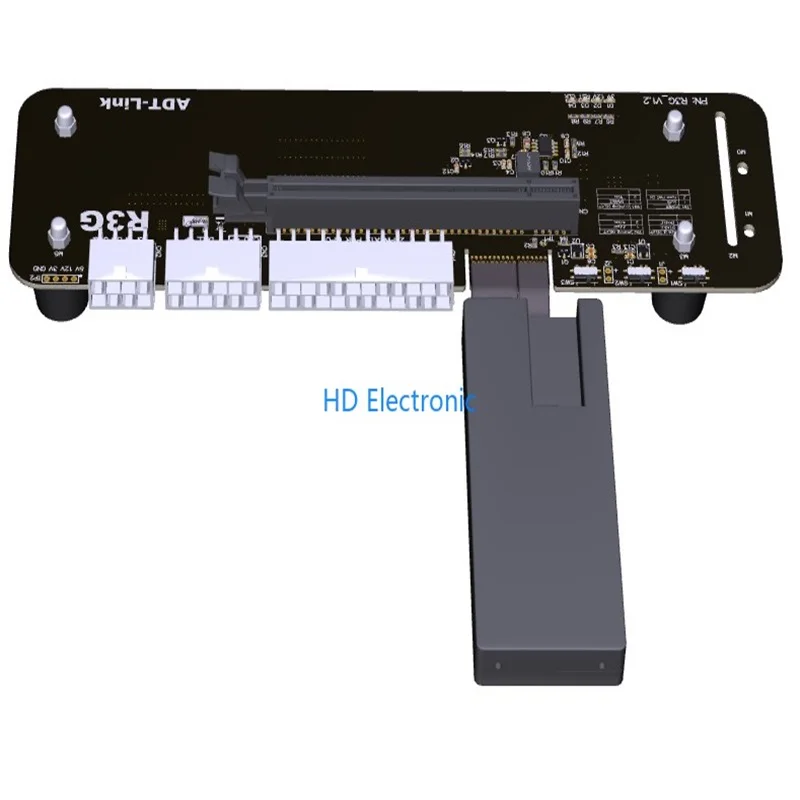

Foto del artículo:

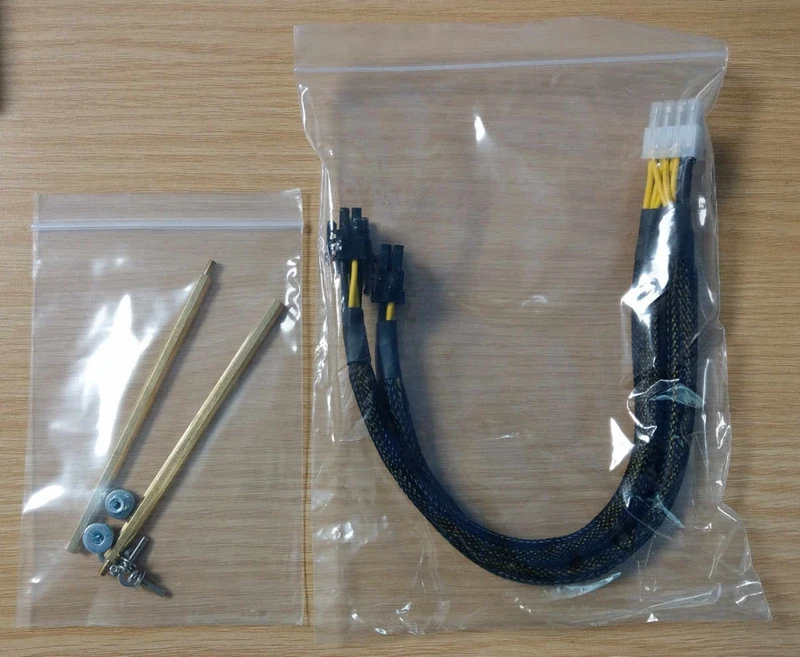

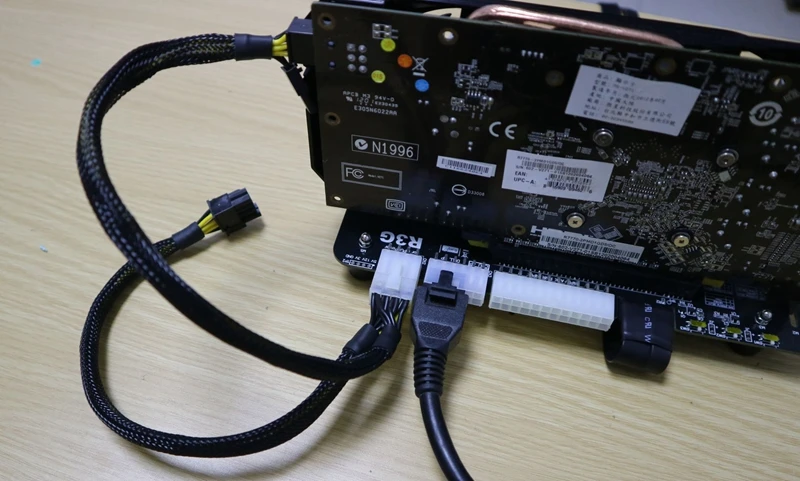

Accesorios del producto, incluidos con el siguiente cable de alimentación de la tarjeta gráfica a continuación

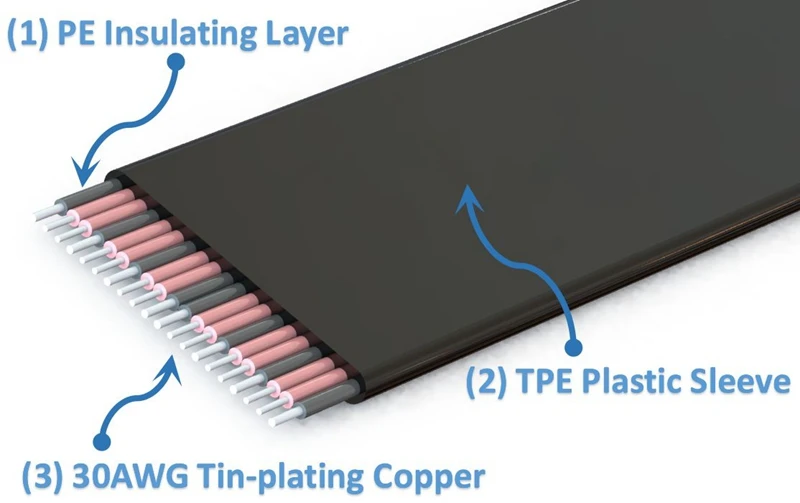

Blindaje EMI con polímero conductor
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

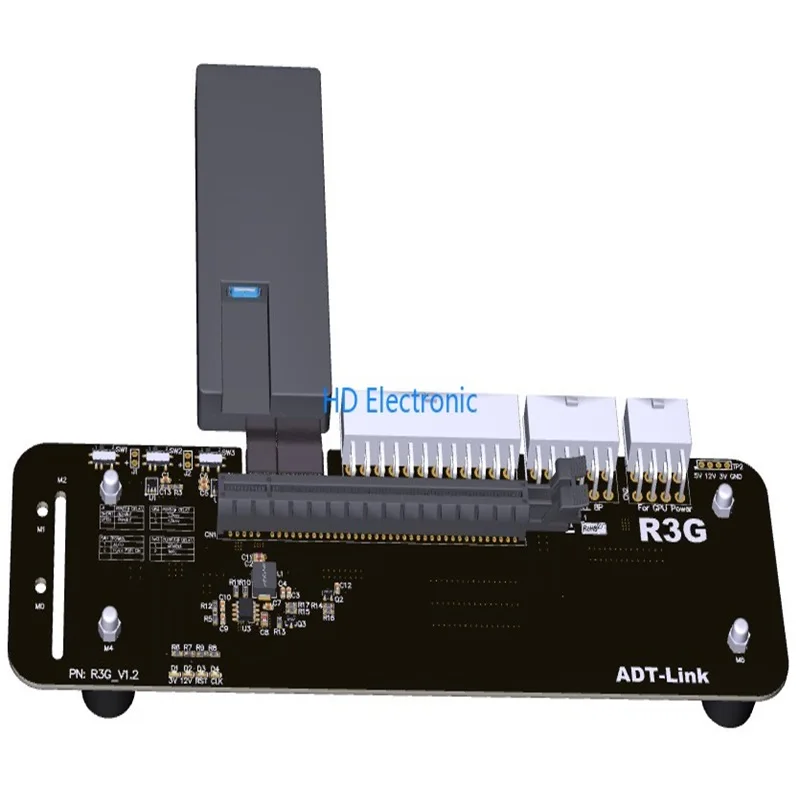

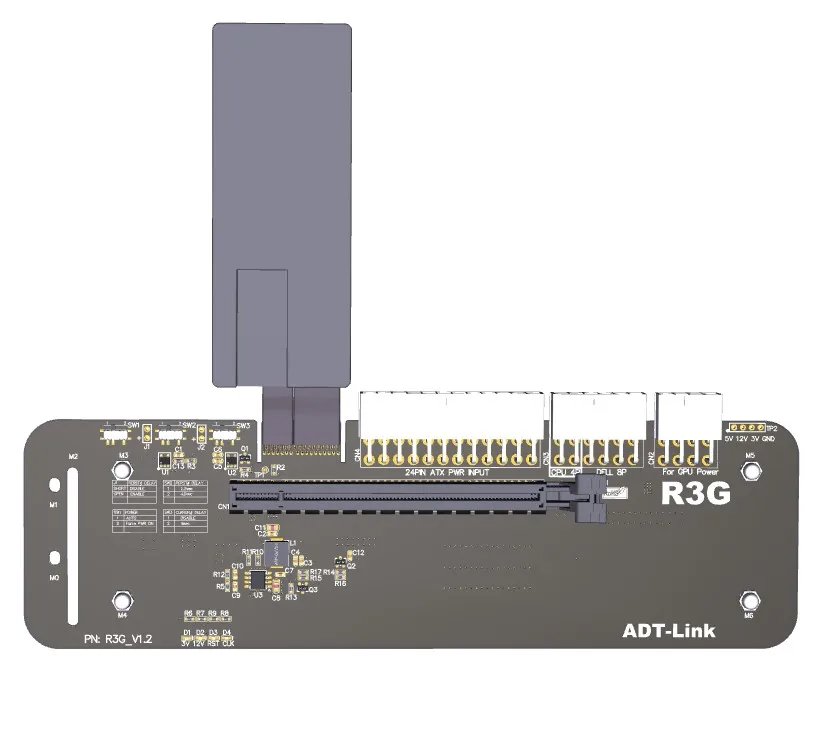

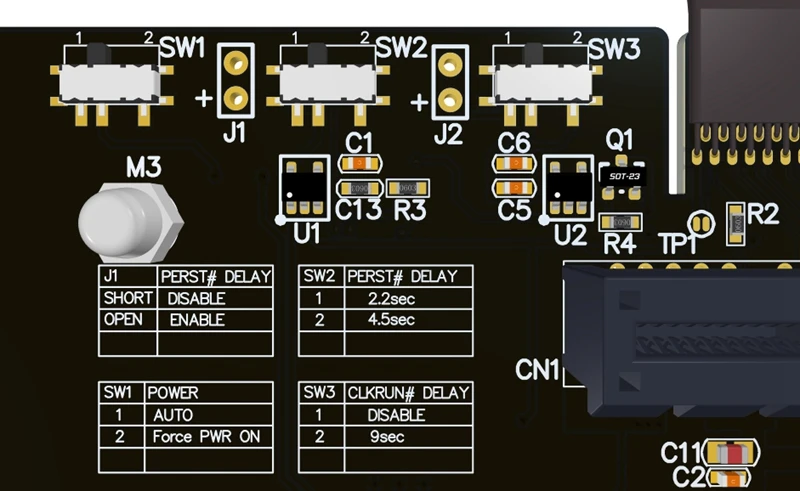

SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, interruptor de retardo de señal PERST #, 1 retardo 2,2 segundos, 2 retardo 4,5 segundos, con software eGPU, para la optimización de la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
Interruptor de retardo de señal SW3, CLKRUN #, 1 está cerrado, 2 se retrasa 9 segundos, con software eGPU, para optimización de compatibilidad de tarjetas gráficas, el software actual no es compatible, corte a 1
J1, interruptor de retardo de señal PERST #, ABIERTO para abrir la función de retardo, CORTO para cerrar la función de retardo, el software actual no es compatible, Inserte la tapa del puente CORTO.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I + D, conectar pruebas de retardo de ajuste de capacitancia. Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2,2 u, y así sucesivamente.

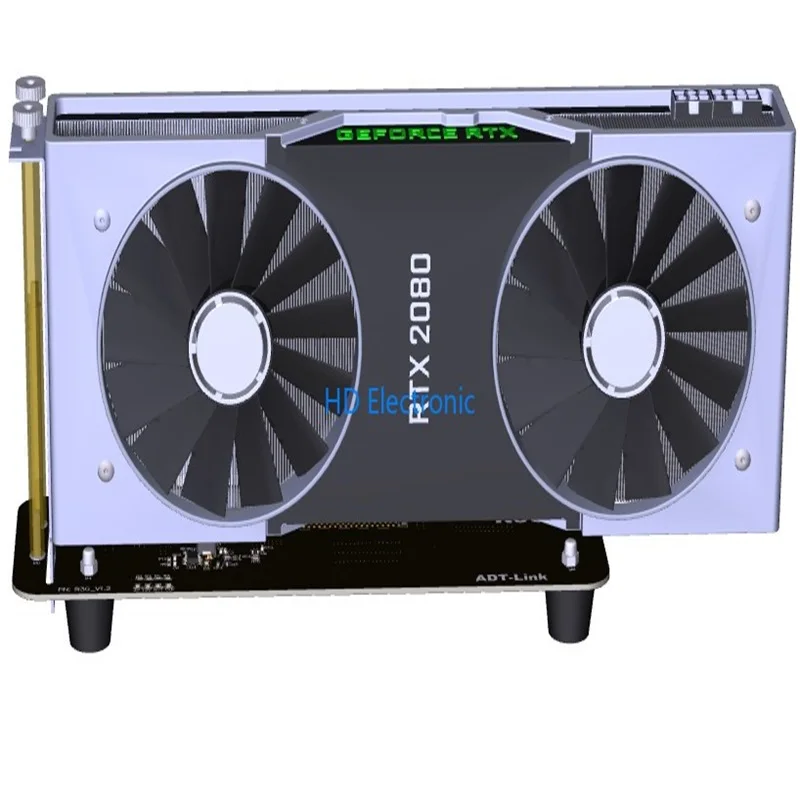

1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.

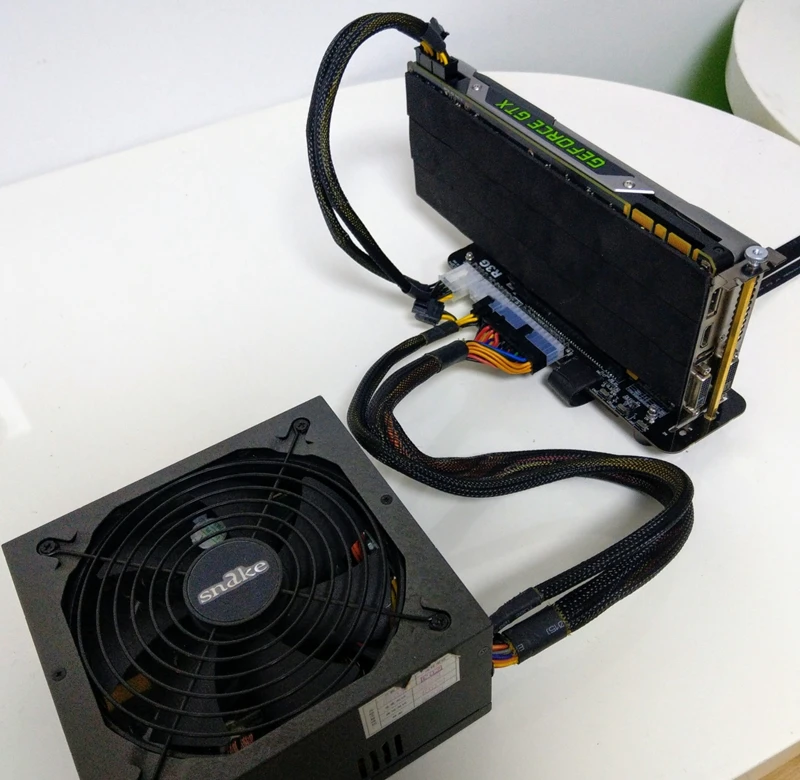

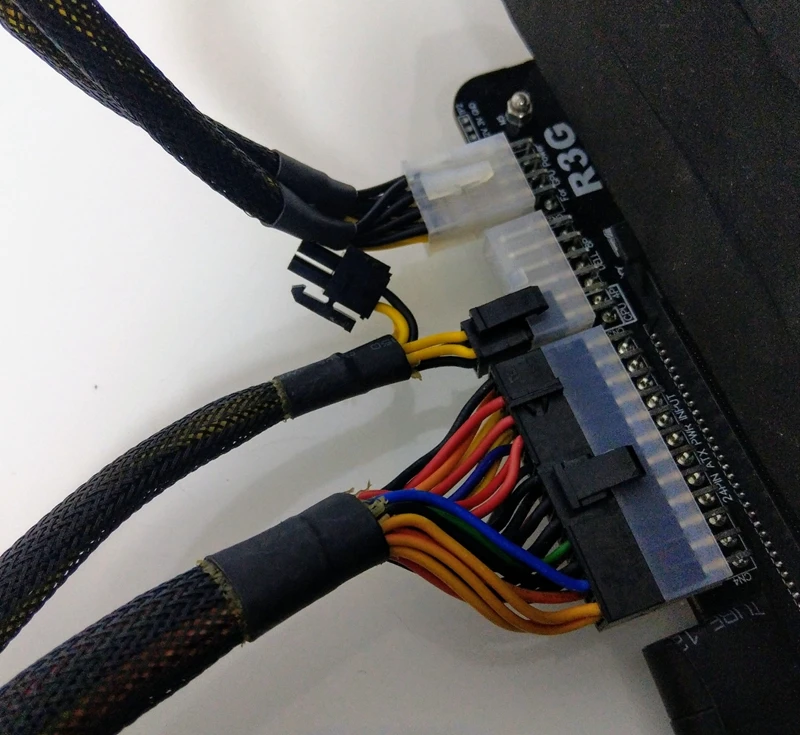

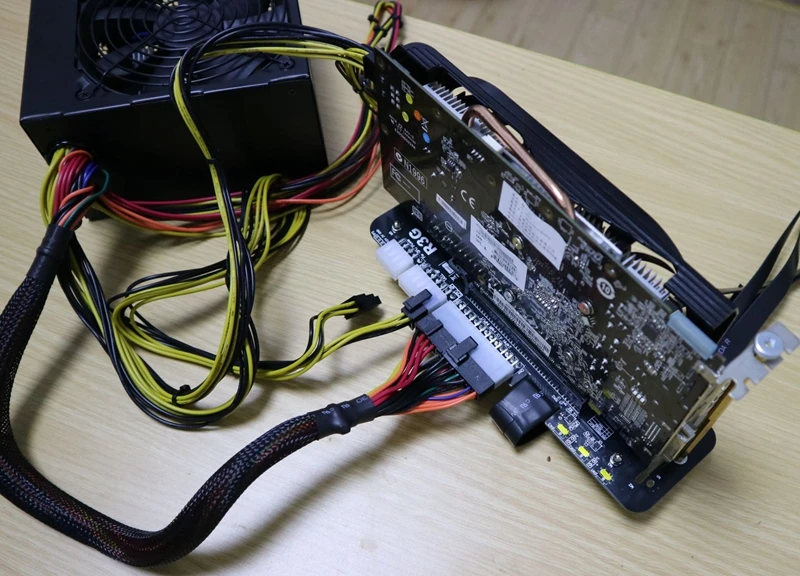

2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica también debe estar conectado, después de la instalación, la fuente de alimentación DELL se encenderá con luces naranjas.

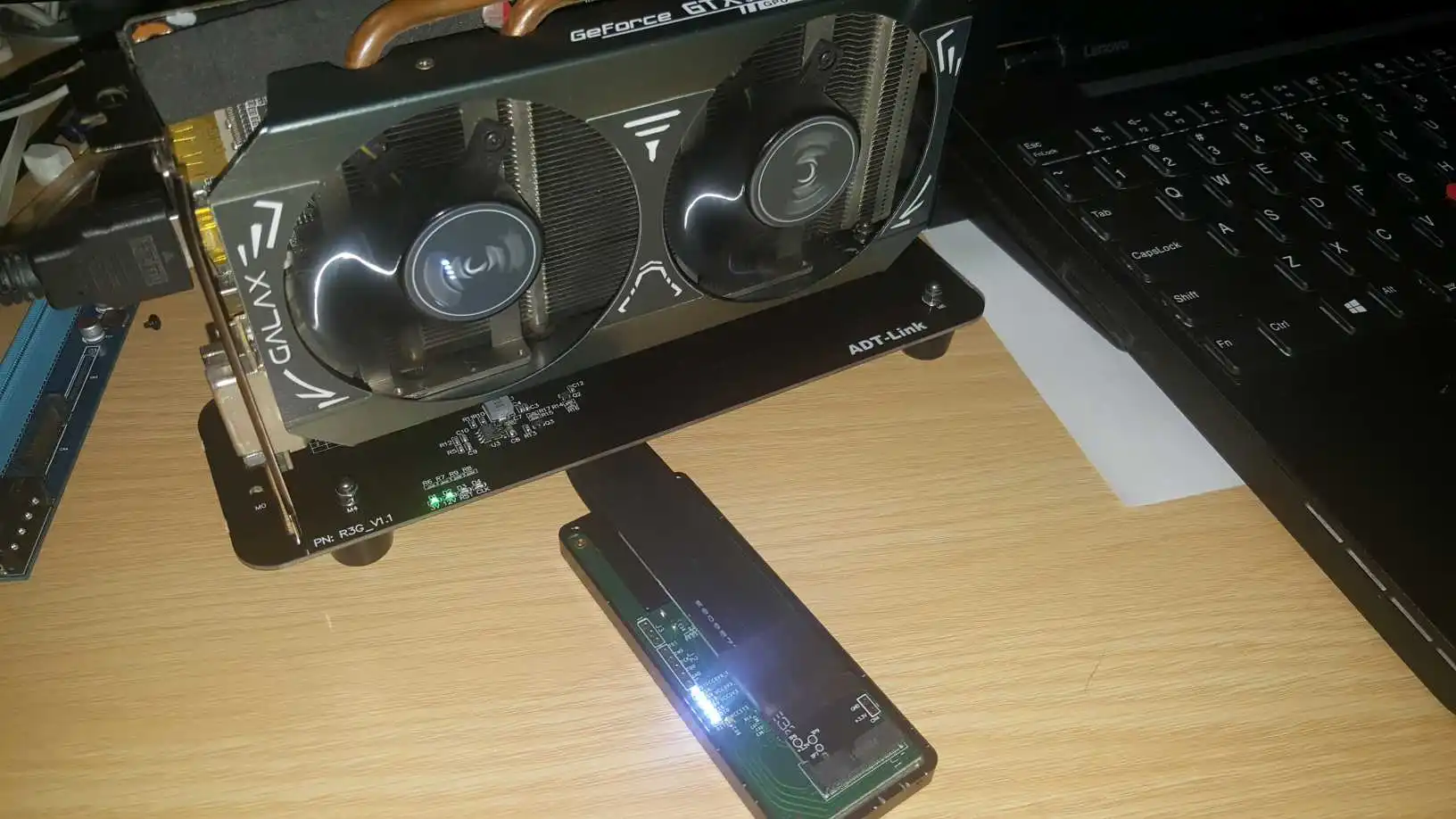

3. Puede conectar el cable M.2 cuando el ordenador esté apagado. Después de encenderlo, la fuente de alimentación ATX iniciará automáticamente el ventilador para que gire. Si utiliza la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instale el controlador de la tarjeta gráfica. La Instalación del proceso de conducción puede hacer que el ordenador se reinicie.
4. acabado.
