Longitud del Cable
Color
Descripción

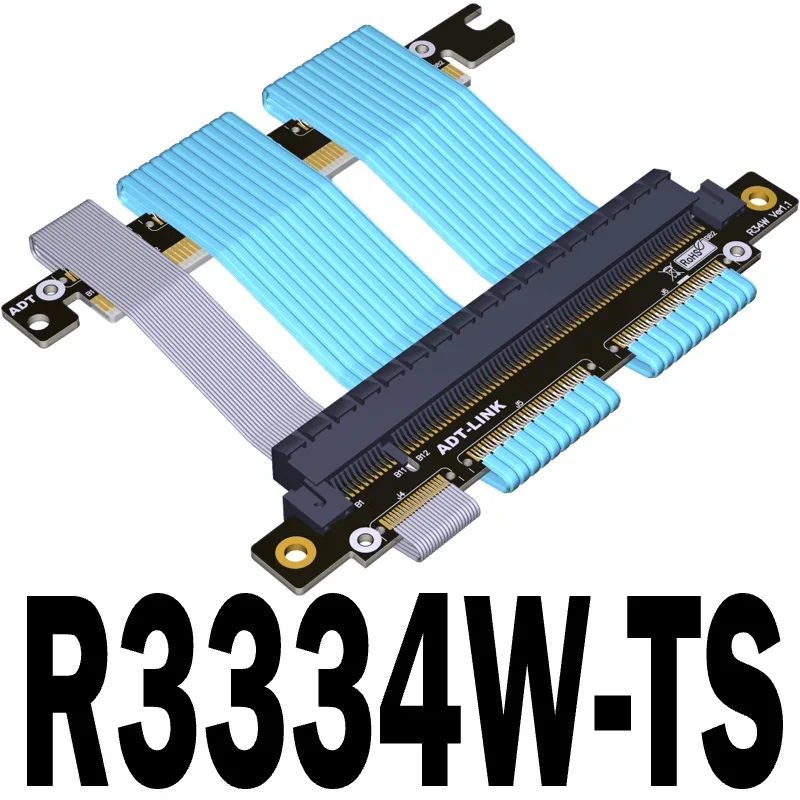

Modelo de producto: R3334W-TS

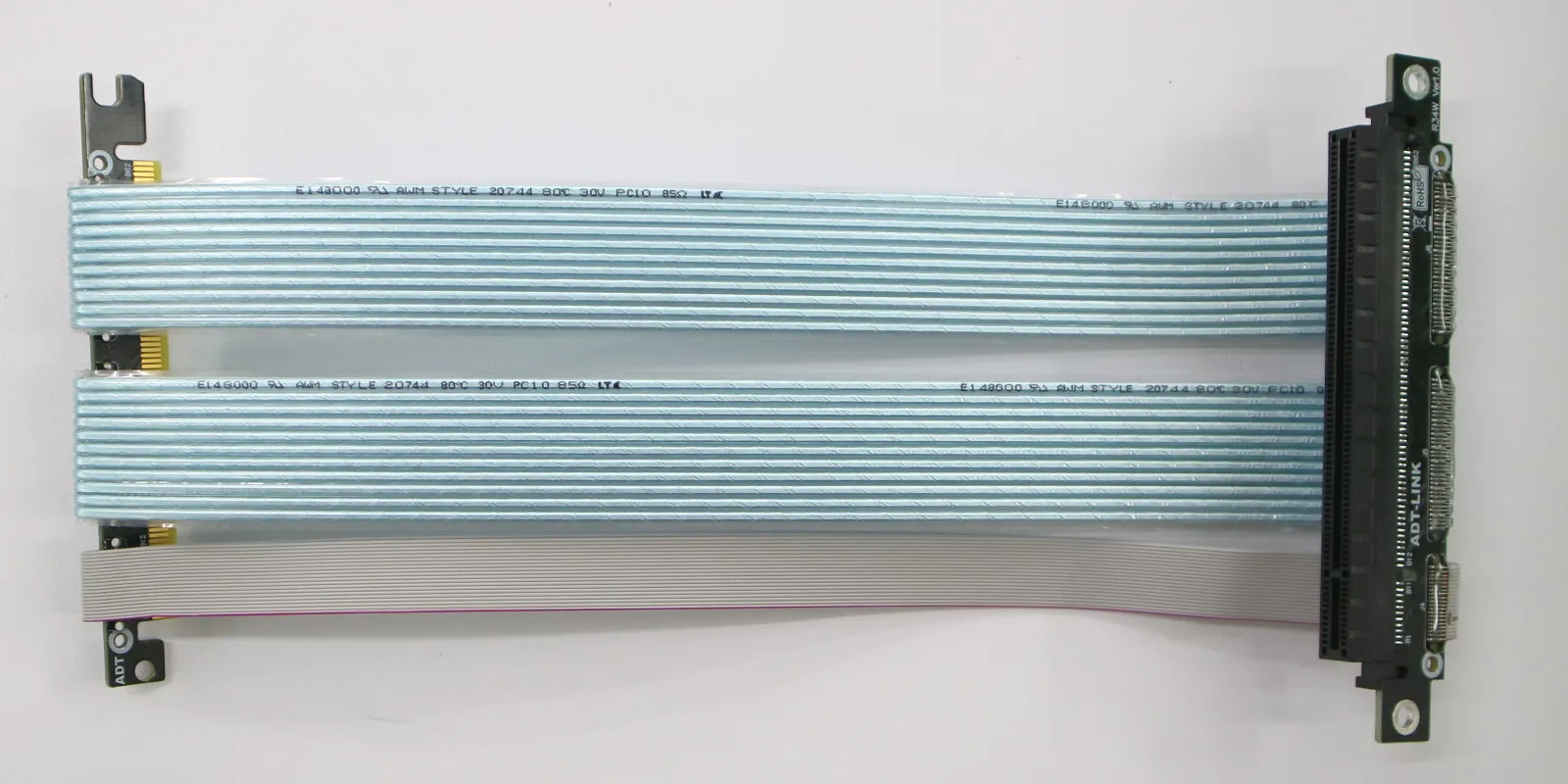

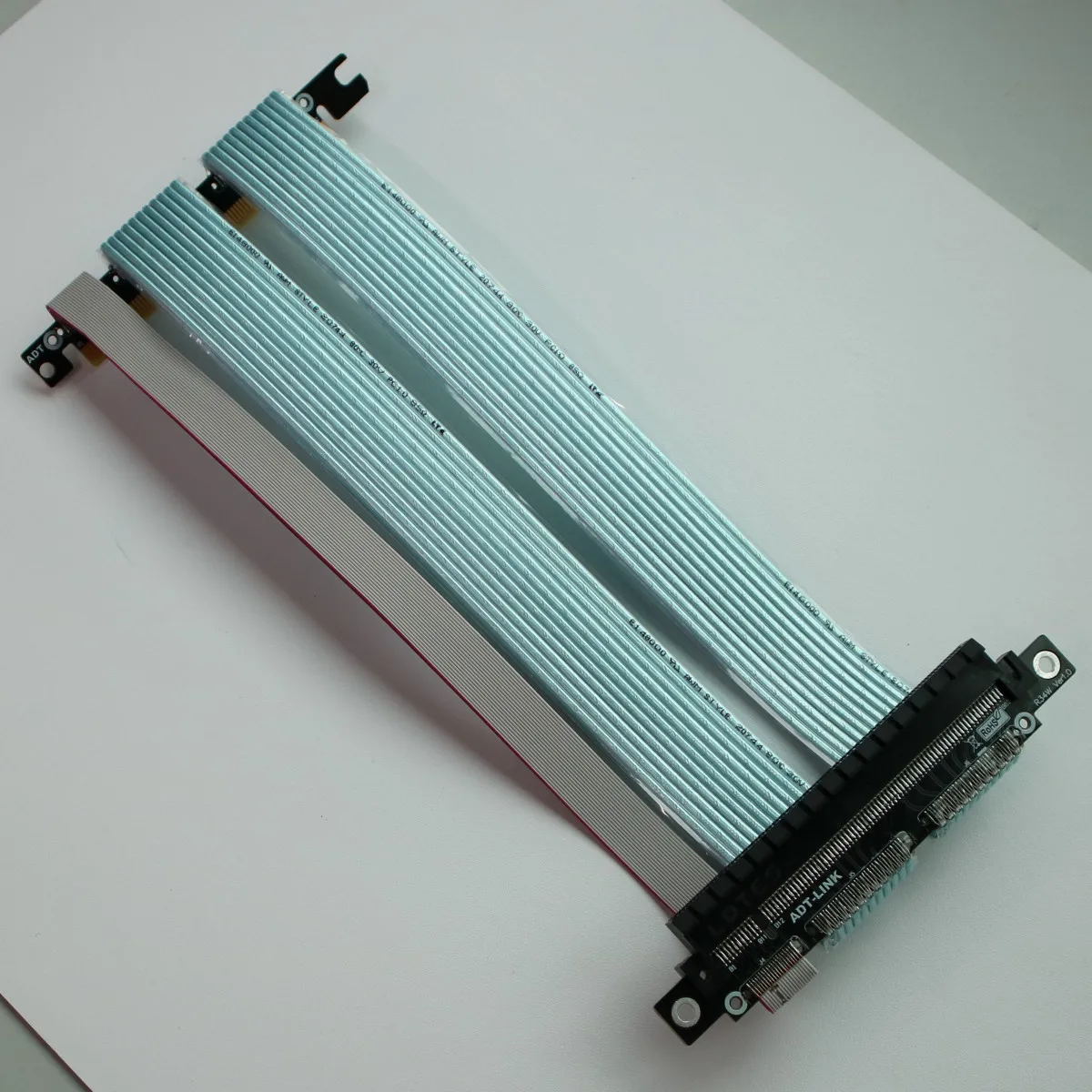

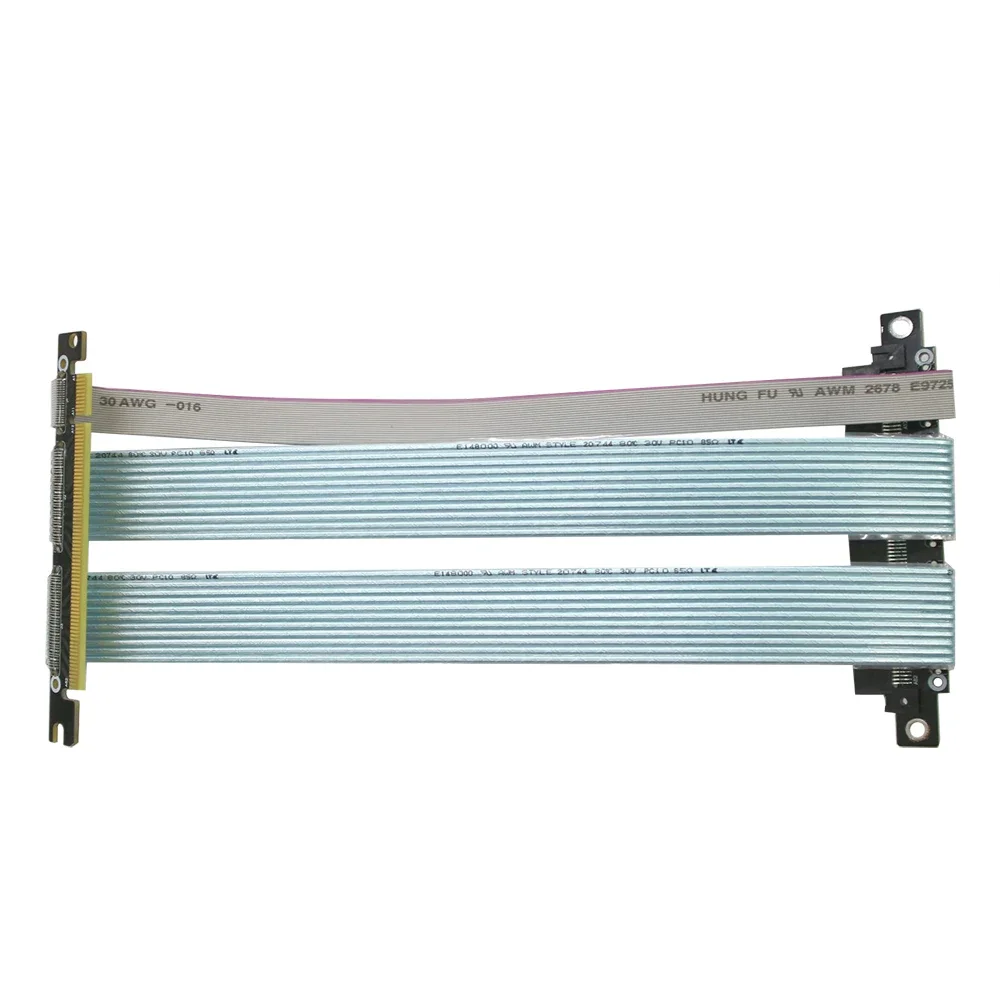

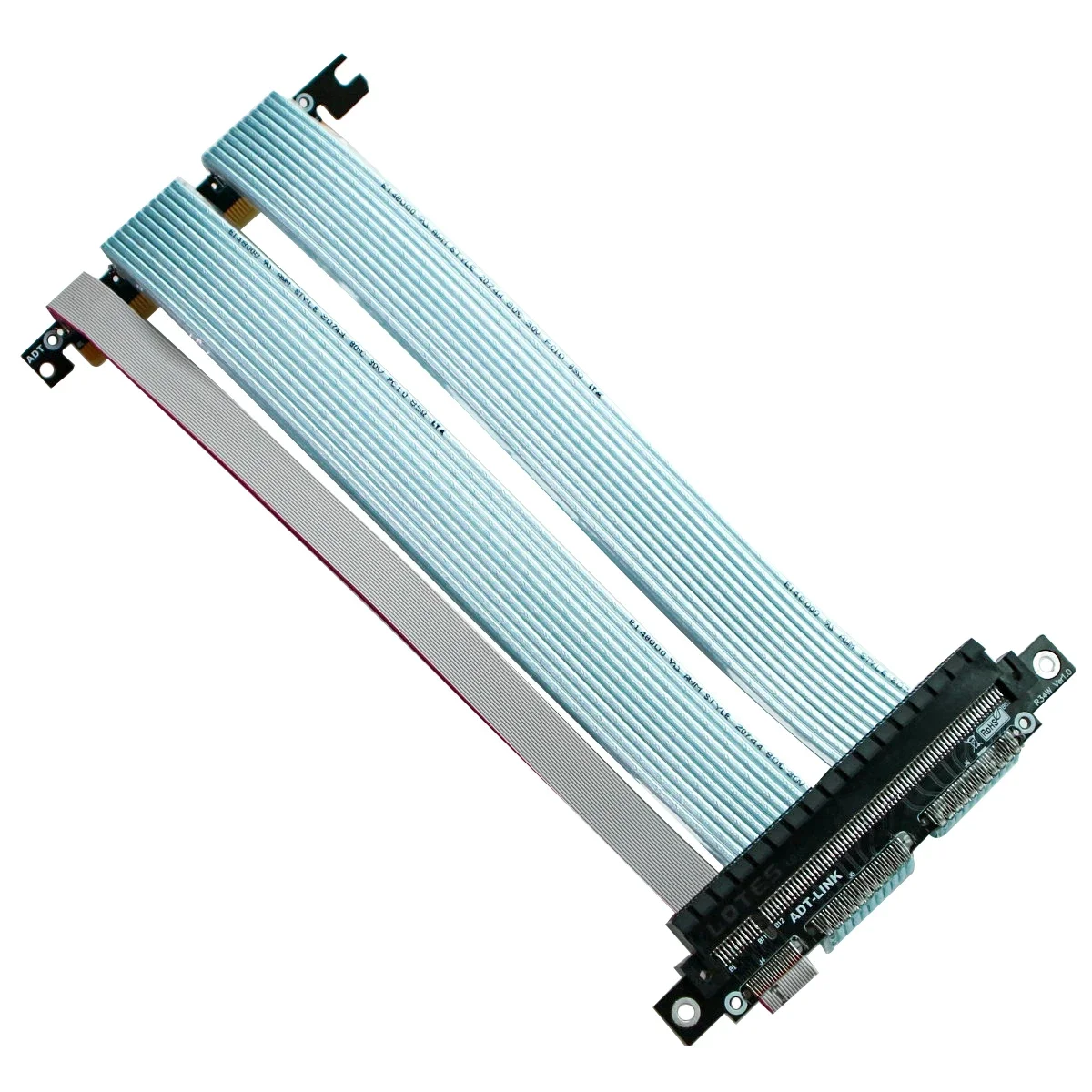

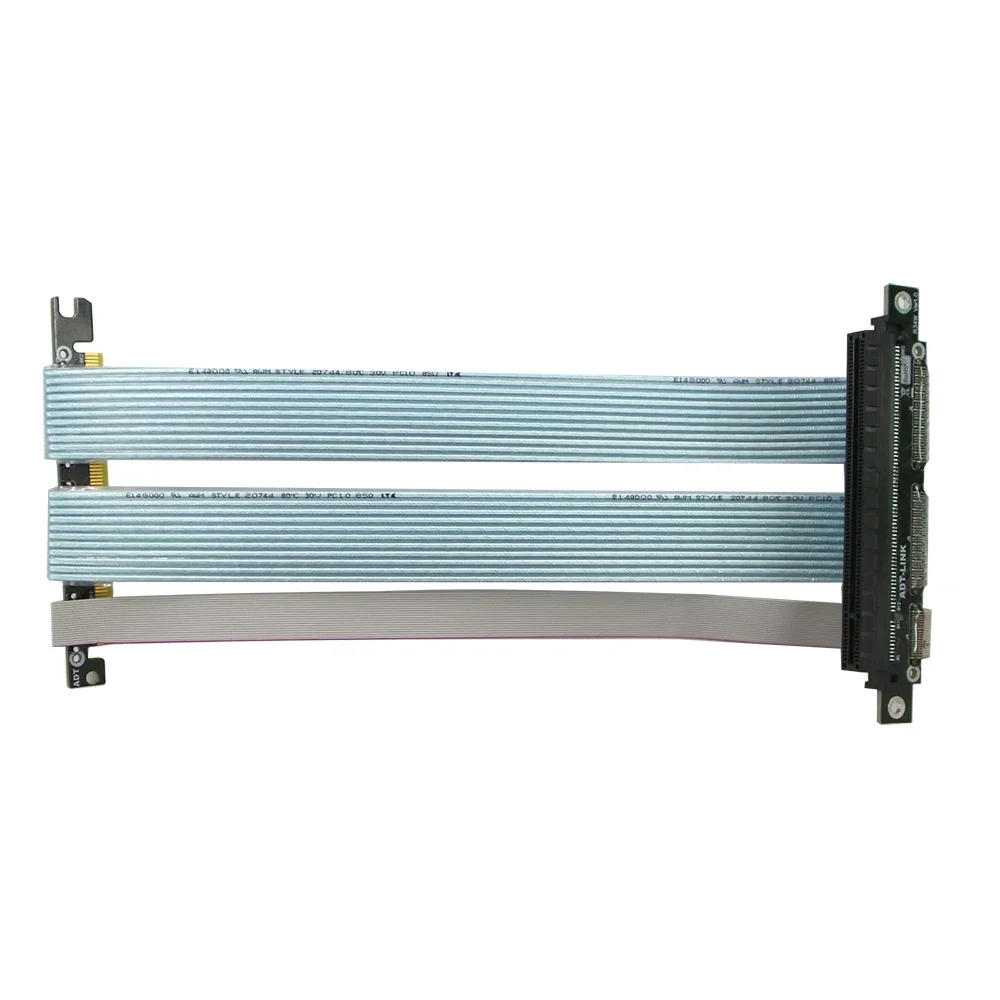

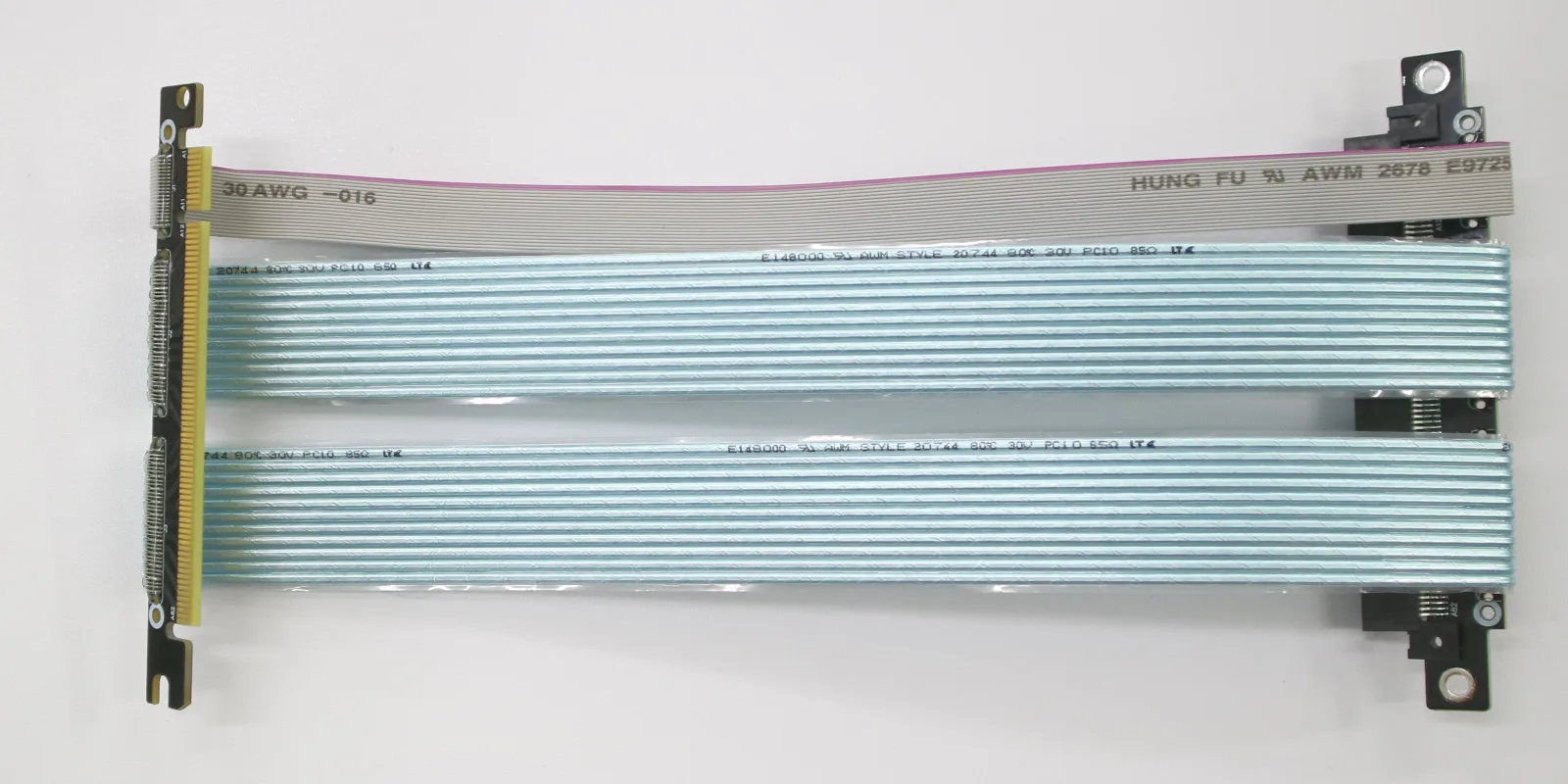

Nombre del producto: cable de extensión gráfica PCIe 4.0
Longitud del cable: 10 ~ 100 cm (personalización de la longitud del cable de soporte)
Tarjetas gráficas adaptadas: GTX3080ti, RX5700xt, compatible con tarjetas gráficas PCIe 4.0 enviadas dentro del último año
Velocidad de ancho de banda: PCIe 4.0 x16

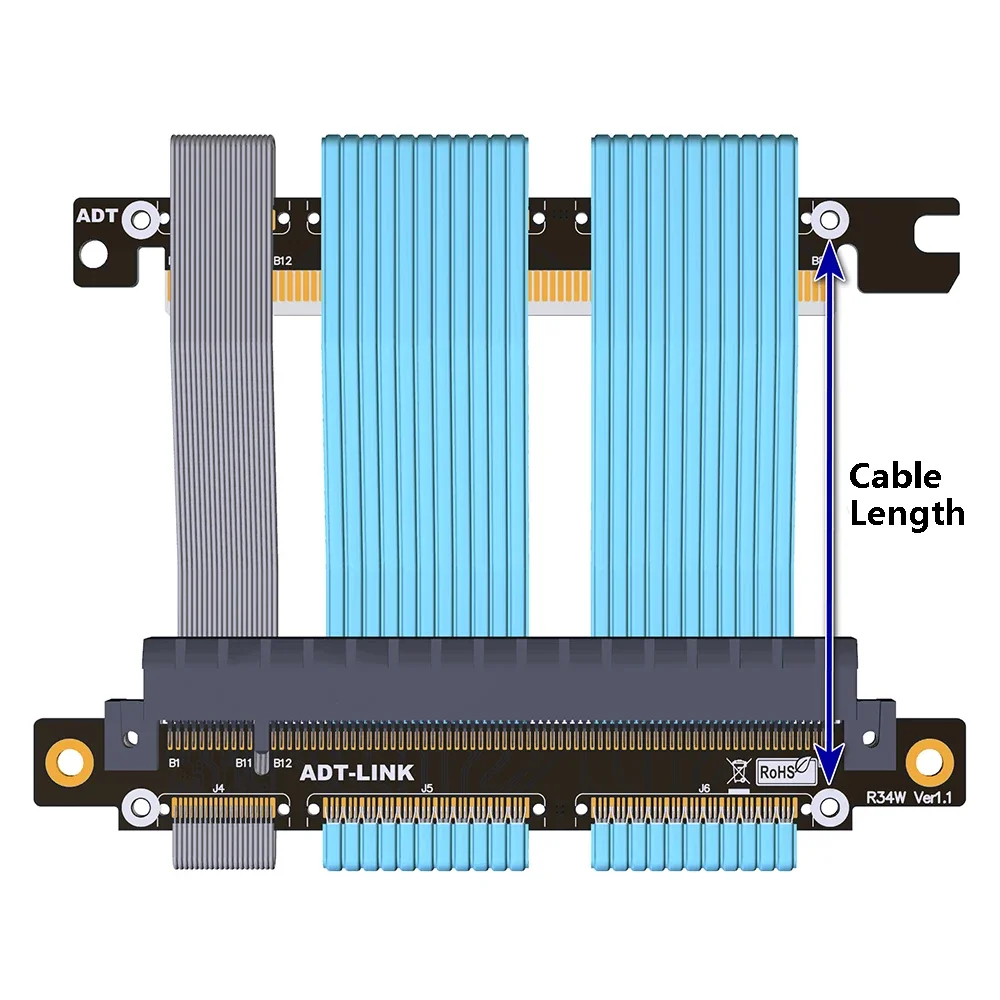

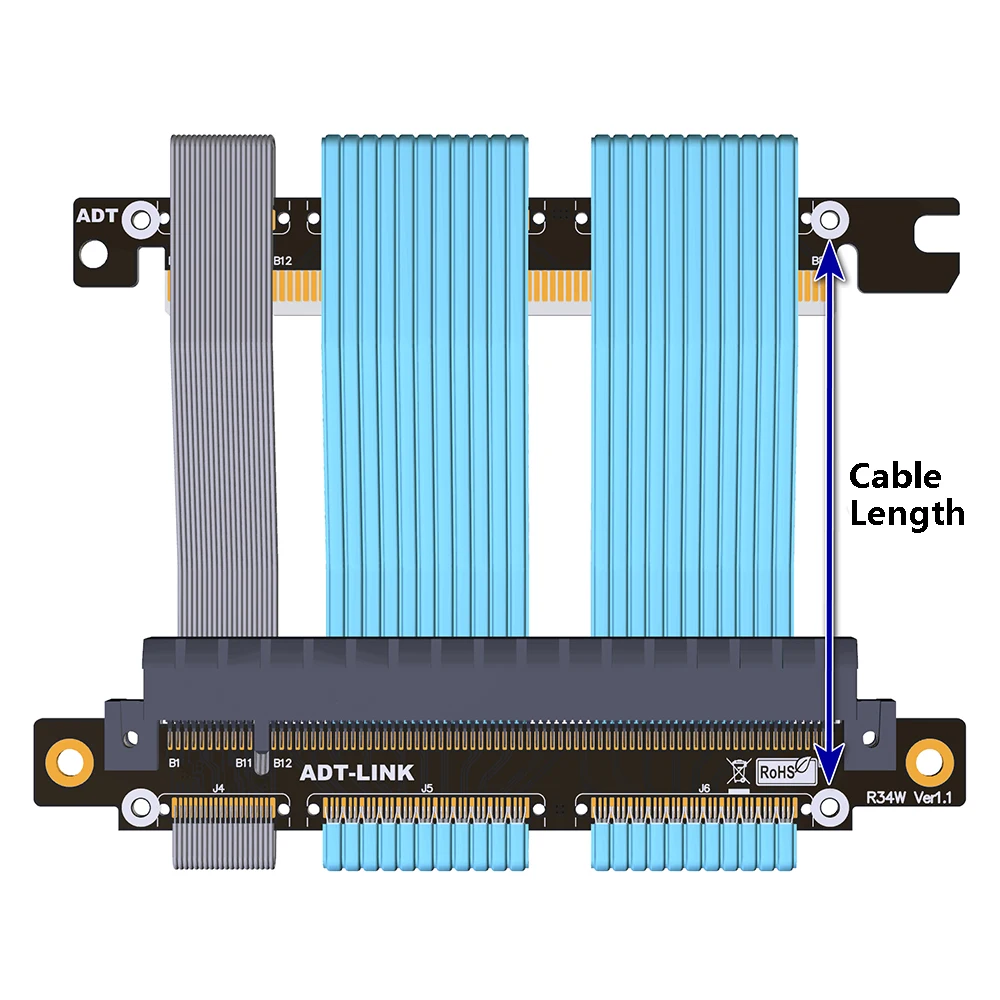

La longitud del cable se refiere a la parte del cable, excluyendo PCB y conectores.
1.El nuevo cable de tipo azul de ADT admite transferencia estable PCIe 4.0
2.Se puede personalizar de 10 cm a 1 m, la impedancia del cable es baja y la longitud del cable dentro de 25 cm puede estabilizar la lectura y escritura a máxima velocidad PCIe4.0.
3.La señal diferencial no tiene un diseño de orificio pasante, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de microcortocircuito CAF, y el producto es duradero.

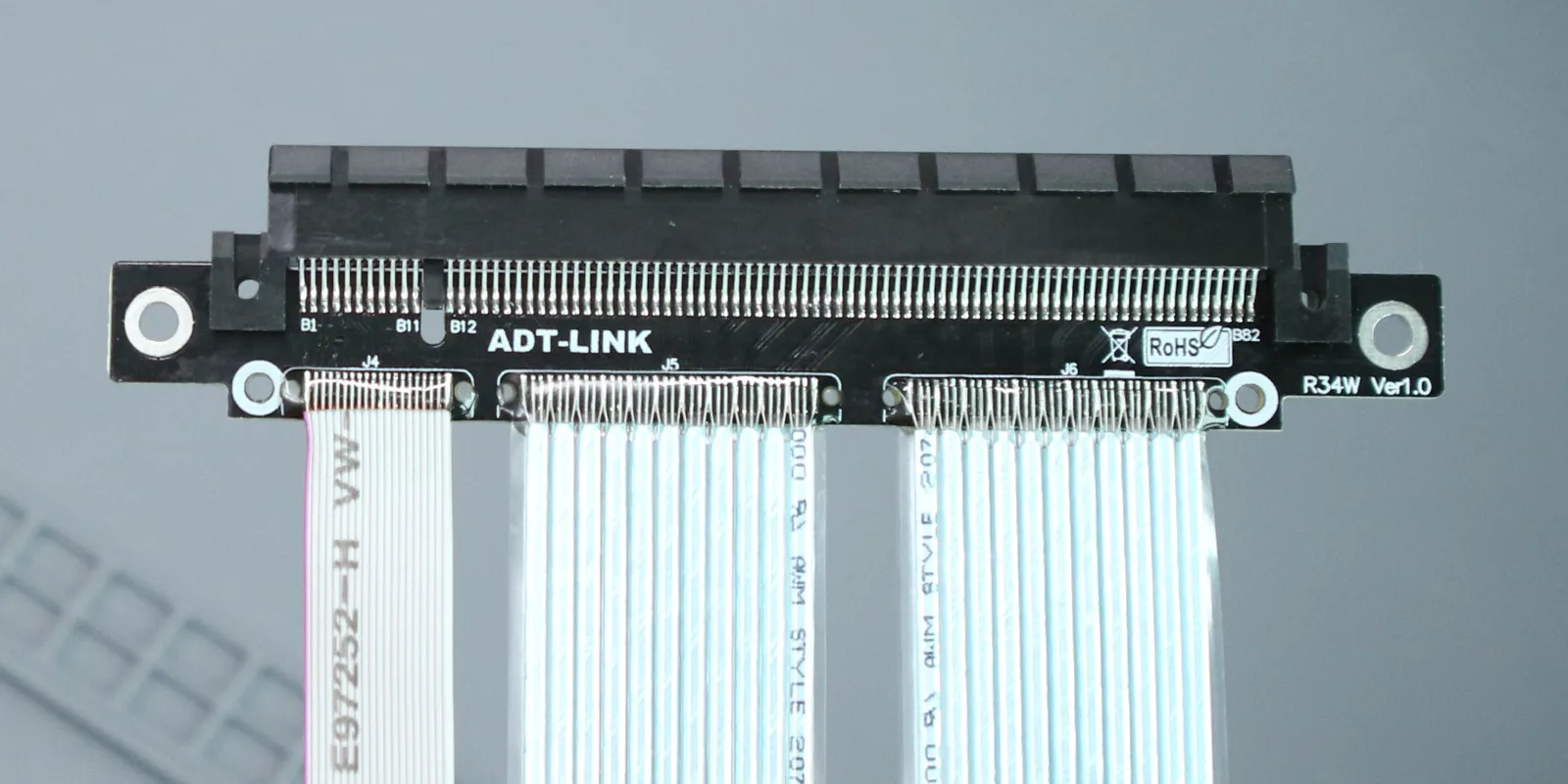

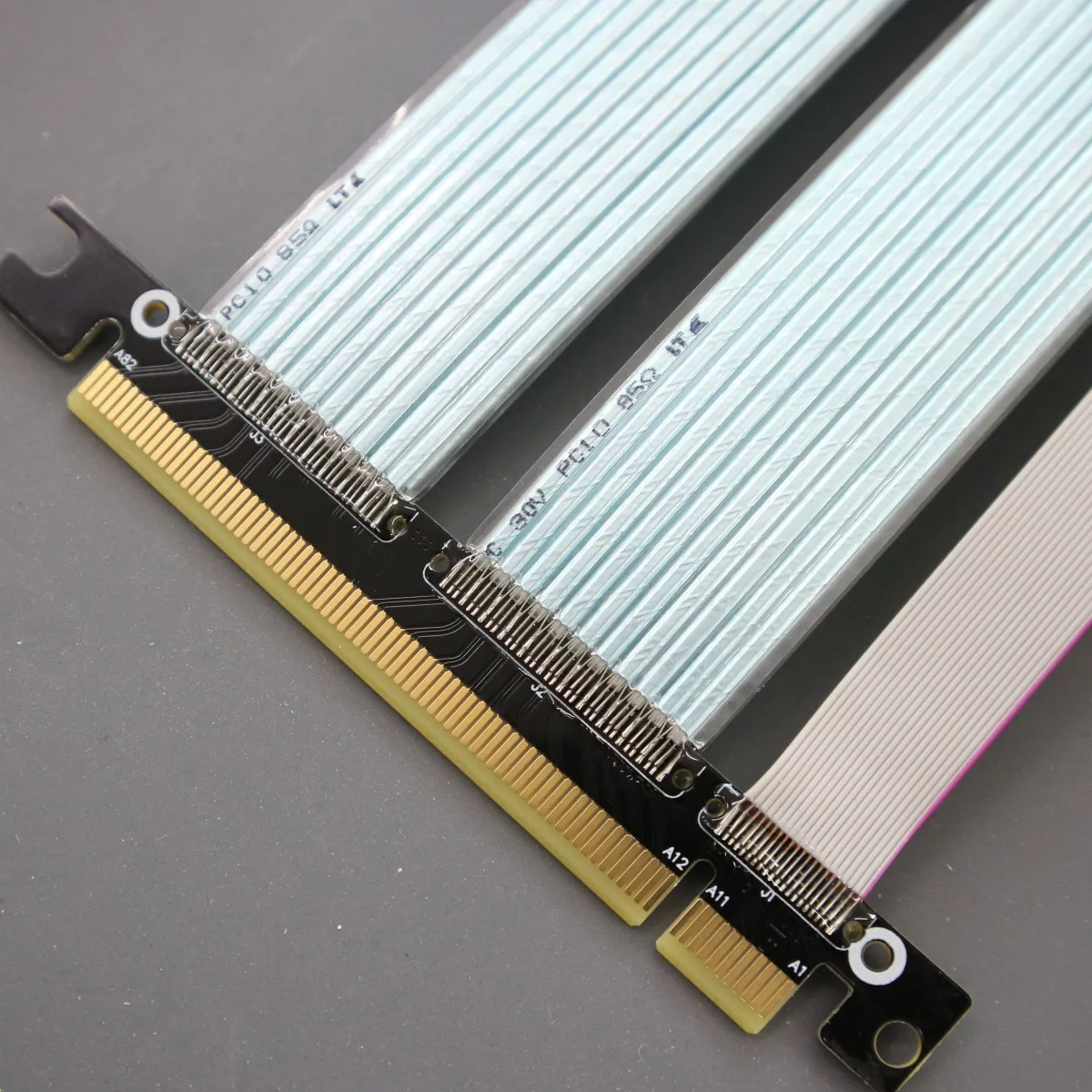

4.La PCB está fabricada con materiales de alta calidad con alta frecuencia y baja resistencia.La PCB está hecha de precisión.La PCB está hecha de placas de alto TG.El espesor del material de cobre se espesa a 1 oz.Los dedos dorados del mismo nivel que la tarjeta gráfica están chapados en oro duro 15u.La resistencia al rayado del oro duro puede reducir la pantalla azul causada por la oxidación y el óxido.
5.El cable utilizado en el producto es muy duradero y el punto de soldadura del metal está protegido por pegamento UV de alta transparencia.El producto es fuerte y confiable, antiinterferencias y reduce el problema de desconexión.
6.El diseño corto y grueso de PCB, el diseño grueso y largo hacen que la placa sea más fácil de instalar y reducen la posibilidad de daños.
Hay blindaje metálico, polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI y diseño de cable plano.Esta tecnología permite que cada cable esté completamente cubierto por el escudo de interferencia electromagnética del polímero conductor para evitar la emisión incidente o saliente de frecuencias electromagnéticas, minimizar la interferencia y la degradación del rendimiento y reducir el peso del extensor.

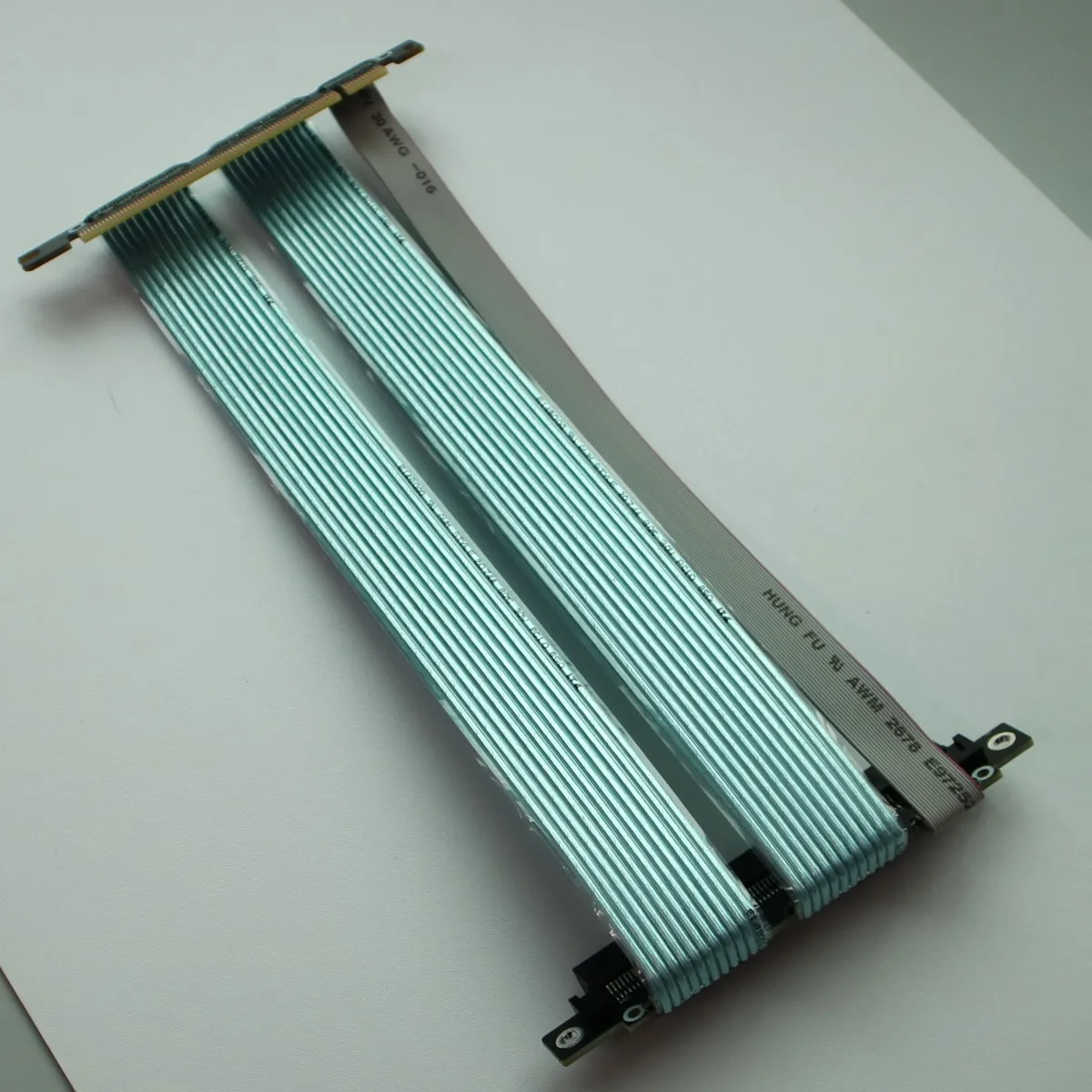

El grosor del alambre es de 0,9 mm, la dureza es dura pero aún se puede doblar un poco, lo que no afecta el uso.
Compatible con velocidades completas con tarjetas gráficas y placas base PCIE4.0, no es necesario ralentizar el BIOS y el cable de extensión es compatible con tarjetas base y tarjetas gráficas que admiten especificaciones PCIE3.0.
¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está pegado lentamente o la pantalla es negra?
Cuando se conecta el cable de extensión de la tarjeta gráfica, el rendimiento es insuficiente o la función es anormal.Hay tres problemas comunes:
1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU.Otras ranuras tienen un rendimiento deficiente.
2.El dedo dorado de la tarjeta gráfica o el terminal del zócalo de la placa base no están en buen contacto o hay óxido, lo que hará que la tarjeta se ralentice.Los puntos de contacto con los dedos dorados deben estar limpios.
3.La placa base está envejeciendo, la tarjeta gráfica está envejeciendo y no se recomienda utilizar un cable de extensión para equipos de más de 4 años.
En la prueba de rendimiento de la tarjeta gráfica, es normal que la pérdida de puntuación en ejecución sea dentro del un por ciento y es anormal si la puntuación en ejecución es inferior al un por ciento.
¿Por qué el cable de extensión de la tarjeta gráfica tiene un problema de pérdida?
Cuanto más largo sea el cable, más obvias serán las tres anomalías de atenuación de la señal, la interferencia de la señal y el retraso de la señal.Estas tres anomalías son la principal causa de pérdida.La longitud de línea medida del producto es inferior a 25 cm y PCIe 4.0 puede funcionar a máxima velocidad, y la señal se atenuará si supera los 30 cm.
La pérdida del cable de extensión es de aproximadamente 0,1% cuando la longitud es de 10 cm, la pérdida es de aproximadamente 0,2% cuando la longitud es de 20 cm y la pérdida es de aproximadamente 0,3% cuando la longitud es de 30 cm.
Consejo: El cable de extensión solo admite el enchufe cerca de la CPU y no se admiten otros enchufes más lejos.

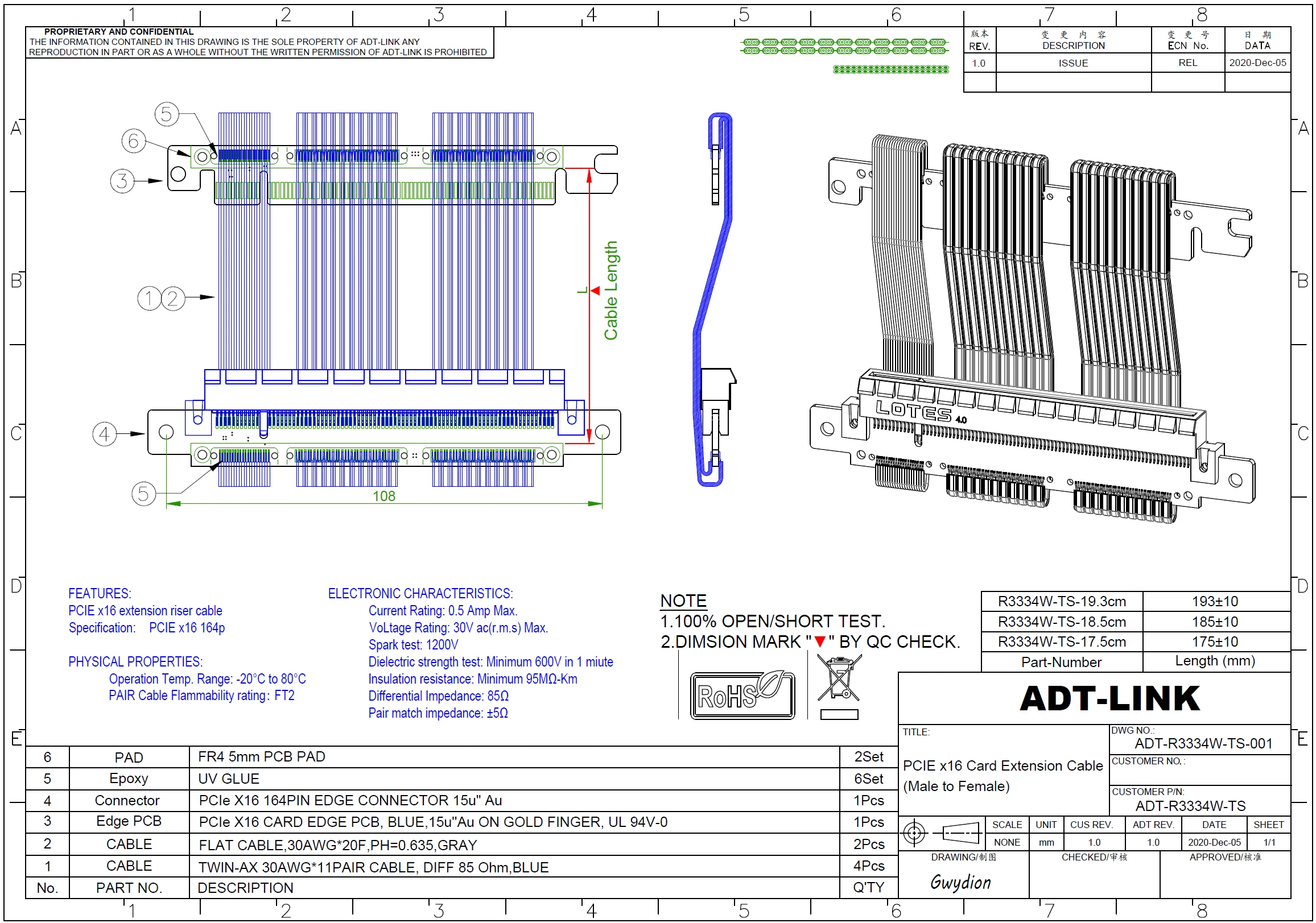

¿Cuál es la distancia entre los orificios para los tornillos para su posicionamiento?
Como se muestra en la siguiente figura, la distancia del orificio del tornillo es de 10,8 cm.
