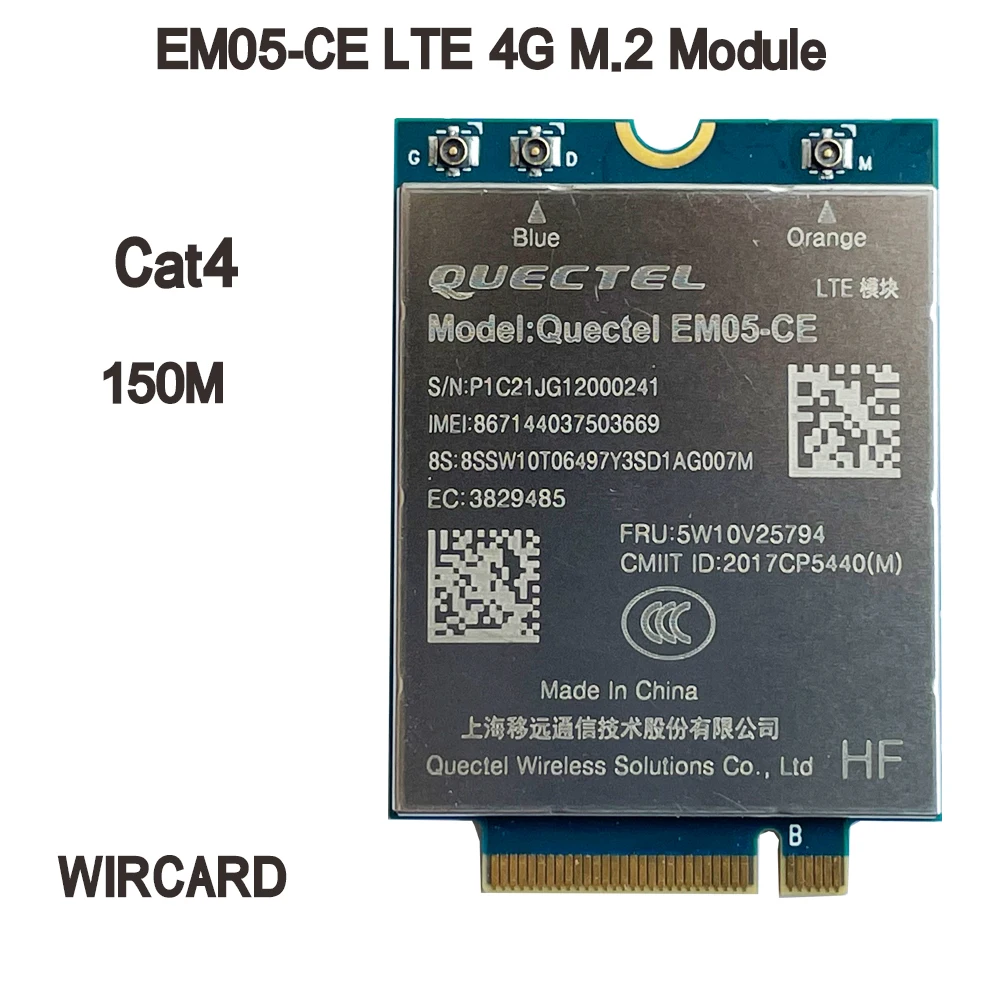

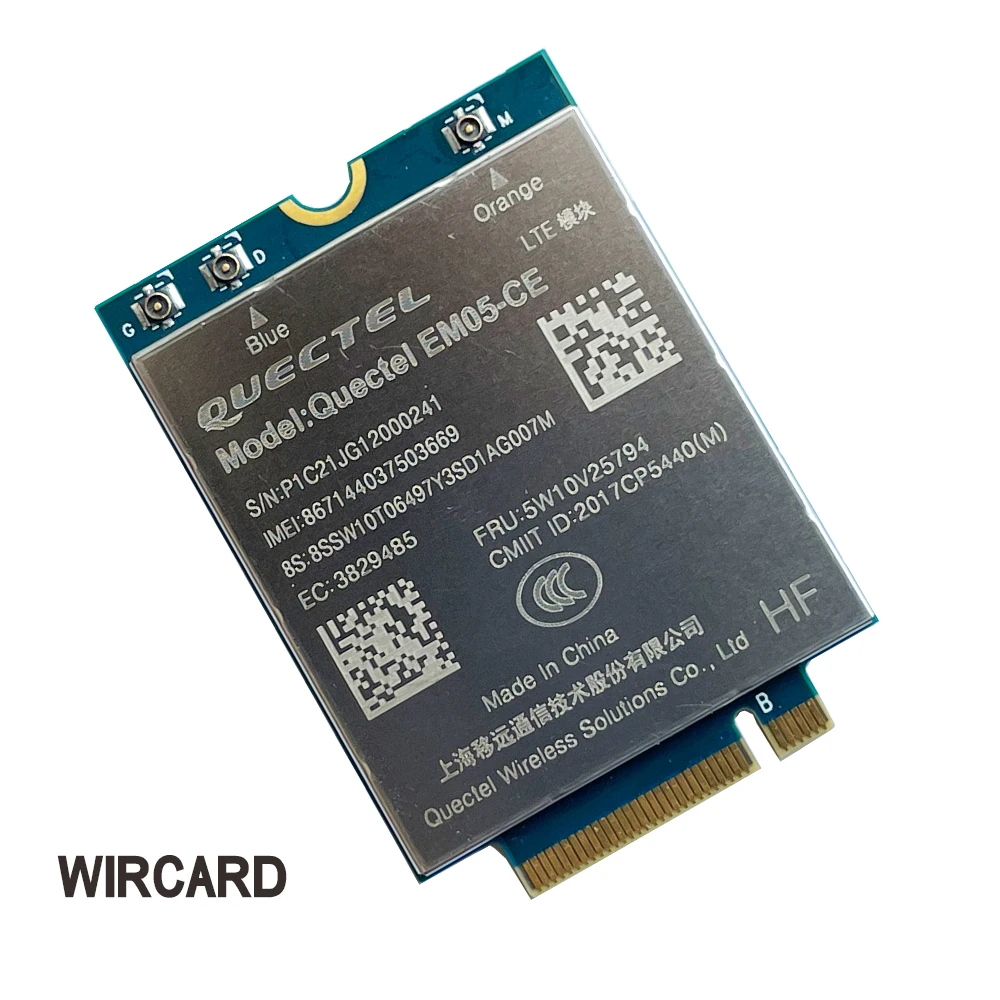

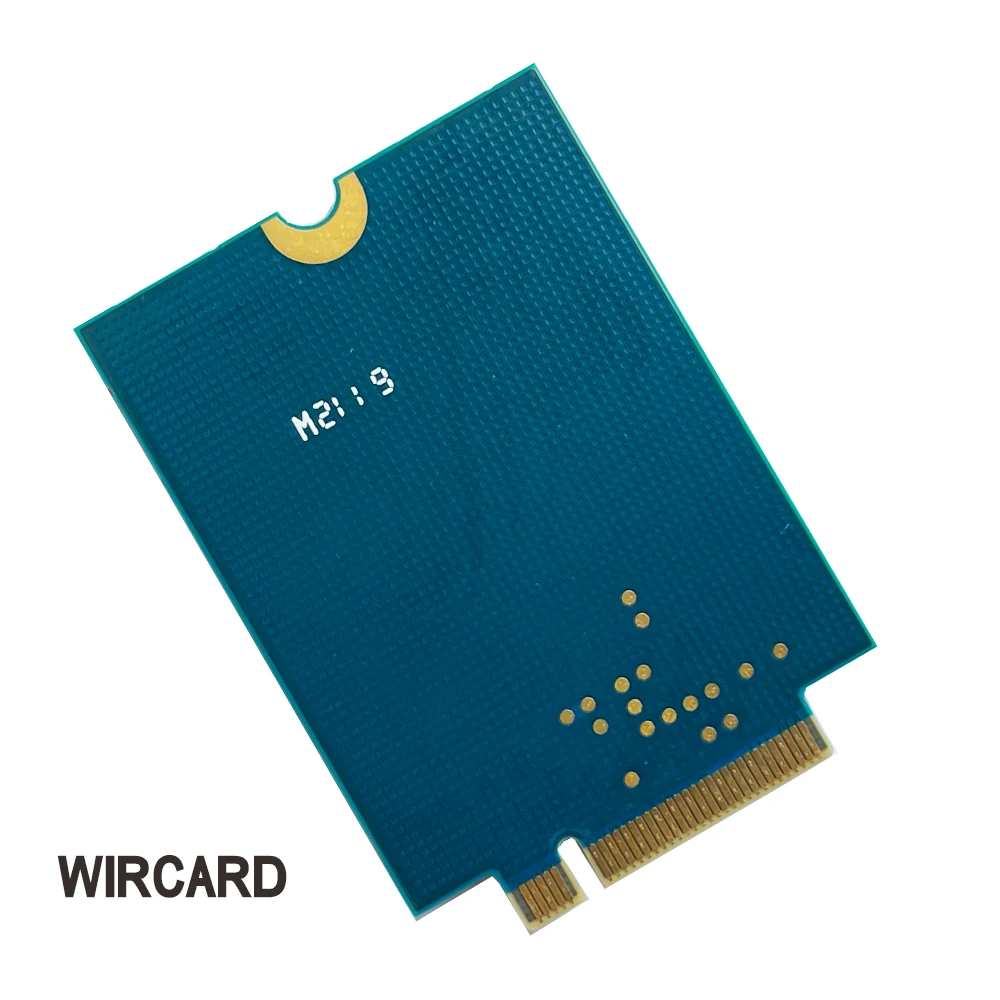

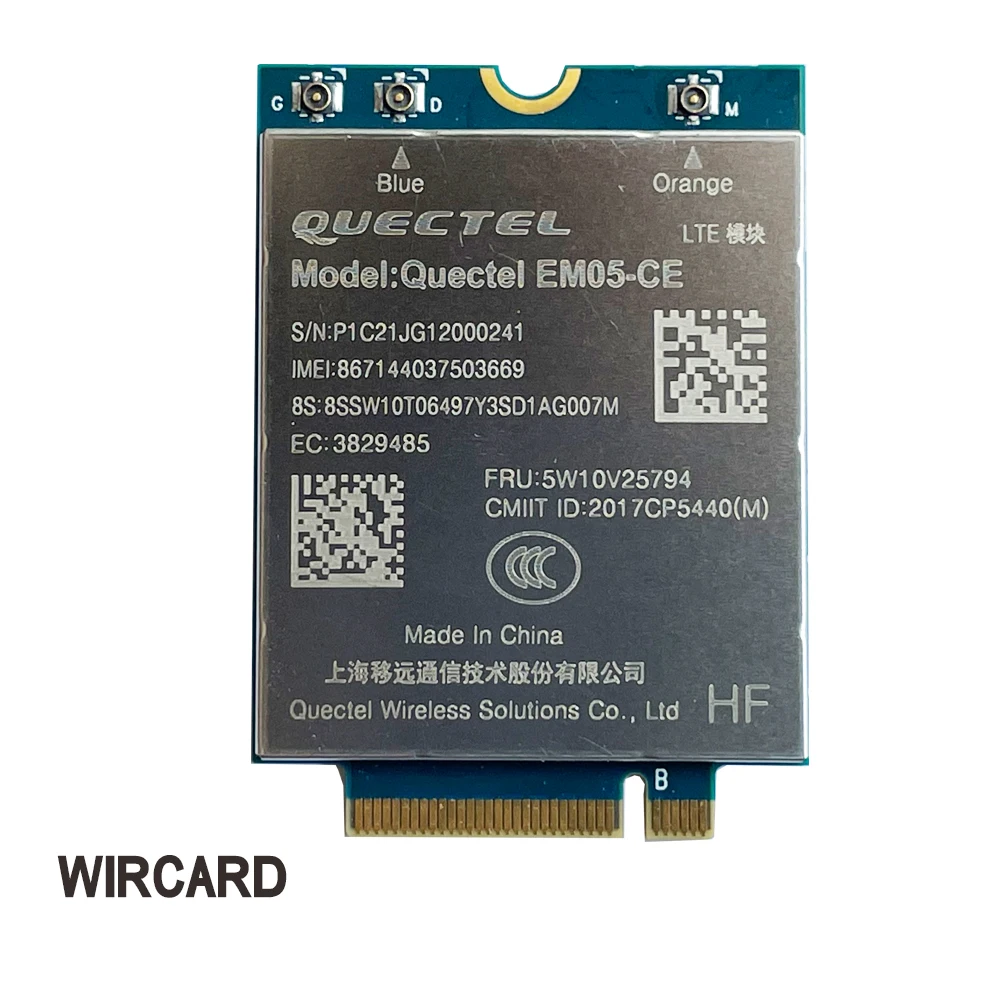

Tarjeta EM05-CE LTE 4G para ordenador portátil, tarjeta FDD-LTE Cat4 de 150Mbps, Módulo 4G FRU 5W10V25794

El EM05 es una serie de módulos LTE Cat 4 IoT en un factor de forma estándar M.2 (NGFF) que mide (42,0 ± 0,15) mm × (30,0 ± 0,15) mm × (2,3 ± 0,20). mm, que cumple con el estándar 3GPP Release 11. El EM05 puede proporcionar conectividad de datos en redes LTE-FDD, LTE-TDD, DC-HSDPA, HSPA +, HSDPA, HSUPA, WCDMA y CDMA. El EM05 ofrece velocidades máximas de enlace descendente de 150Mbps y tasas de enlace ascendente de 50Mbps bajo LTE, y la tecnología de salida múltiple de entrada (MIMO) satisface las demandas de velocidad de datos y fiabilidad de enlace. La serie consiste en tres variantes para satisfacer varias demandas geográficas, que se pueden comparar con la tabla anterior.

Una amplia gama de protocolos de internet, interfaces y funcionalidades estándar de la industria (como controladores de Serie USB para Windows 7/8/8.1/10/11, Linux y Android) permiten que el módulo atienda una amplia gama de aplicaciones IoT, incluyendo enrutadores industriales, PDA industrial, tablet PC resistente y señalización digital.

Especificaciones del producto del módulo Quectel EM05-CE M.2

Marca

Cuadricóptero

LTE Cat 4

EM05-CE

Región/operador

China/Tailandia/India

Dimensiones (mm)

(42,0 ± 0,15) × (30,0 ± 0,15) × (2,3 ± 0,20)

Temperatura de funcionamiento

-30 °C ~ + 70 °C

Temperatura extendida

-40 °C ~ + 85 °C

LTE-FDD

B1/B3/B5/B8

LTE-TDD

B38/B39/B40/B41

WCDMA

B1/B8

EVDO/CDMA/

BC0

GNSS (opcional)

GPS y GLONASS BeiDou/brújula Galileo el QZSS

Regulador

SRRC/CCC/NAL

Otros

WHQL/conforme a RoHS

Velocidad de datos LTE-FDD (Mbps)

150 (DL)/ 50 (UL)

Velocidad de datos LTE-TDD (Mbps)

130 (DL)/ 30 (UL)

DC-HSPA + velocidad de datos (Mbps)

42 (DL)/5,76 (UL)

Velocidad de datos WCDMA (Kbps)

384 (DL)/ 384 (UL)

Velocidad de datos EVDO (Mbps)

3,1 (DL)/1,8 (UL)

1 velocidad de datos avanzada (Kbps)

307,2 (DL)/307,2 (UL)

Señales de Control e indicación

W_DISABLE1 # LED # ¡WOWWAN # ¡DPR *

Interfaces de antena

Principal, diversidad Rx, GNSS

Modos códec de voz

HR/FR/EFR/AMR/AMR-WB

Aritmética de eco

Cancelación de ECO/supresión de ruido

Controlador de Serie USB

Windows 7/ 8/8,1/10

Linux 2,6 ~ 5,4

Android 4.x/ 5.x/ 6.x/ 7.x/ 9.x

Controlador GNSS

Android 4.x/ 5.x/ 6.x/ 7.x/ 8.x/ 9.x

Controlador de carril

Android 4.x/ 5.x/ 6.x/ 7.x/ 8.x/ 9.x

Controlador NDIS

Windows 7/ 8/8,1/10

Controlador MBIM

Windows 8/8, 1/10 Linux 3,18 ~ 5,4

Controlador de GobiNet

Linux 2,6 ~ 5,4

Controlador QMI_WWAN

Linux 3,4 ~ 5,4

Rango de tensión de suministro

3.135V ~ 4,4 V 3,3 V típico

Consumo de energía

Μa @ apagado

3.3mA @ LTE dormir PF=128

3.0mA @ LTE dormir PF=256

20mA @ inactivo

Característica del producto del módulo Quectel EM05-CE M.2

• Módulo LTE Cat 4 optimizado para aplicaciones de banda ancha IoT/M2M

• Cobertura mundial LTE y UMTS/HSPA +

• Factor de forma estándar M.2 (NGFF) ideal para que los fabricantes

• Integra fácilmente la conectividad inalámbrica en los dispositivos

• Soporte DFOTA y DTMF

• La tecnología MIMO satisface las demandas de velocidad de datos y fiabilidad de enlaces

• En sistemas de comunicación inalámbrica

• Un amplio conjunto de protocolos de Internet, interfaces estándar de la industria y abundantes funcionalidades (controladores USB para Windows7/8/8.1/10, Linux y Android, DFOTA, etc.) extender la aplicabilidad del módulo a una amplia gama de aplicaciones M2M como enrutador industrial, PDA industrial, tablet PC resistente, videovigilancia y señalización digital.
