En Stock
5,19 €
Con la garantía de
2 unidades vendidas
Última actualización: 2026-01-01T19:55:02.702Z
Descripción
【Descripción del producto】
1) actualizar de un condensador VIP a 2 condensadores, la fuente de alimentación es más estable.
2) mejora del tubo digital de luz verde de VIP al tubo digital de luz roja de alto brillo, lo que es más fácil de observar.
3) resuelve por completo el fenómeno ocasional de pantalla digital adornada del VIP tres en uno.
4) compatibilidad.

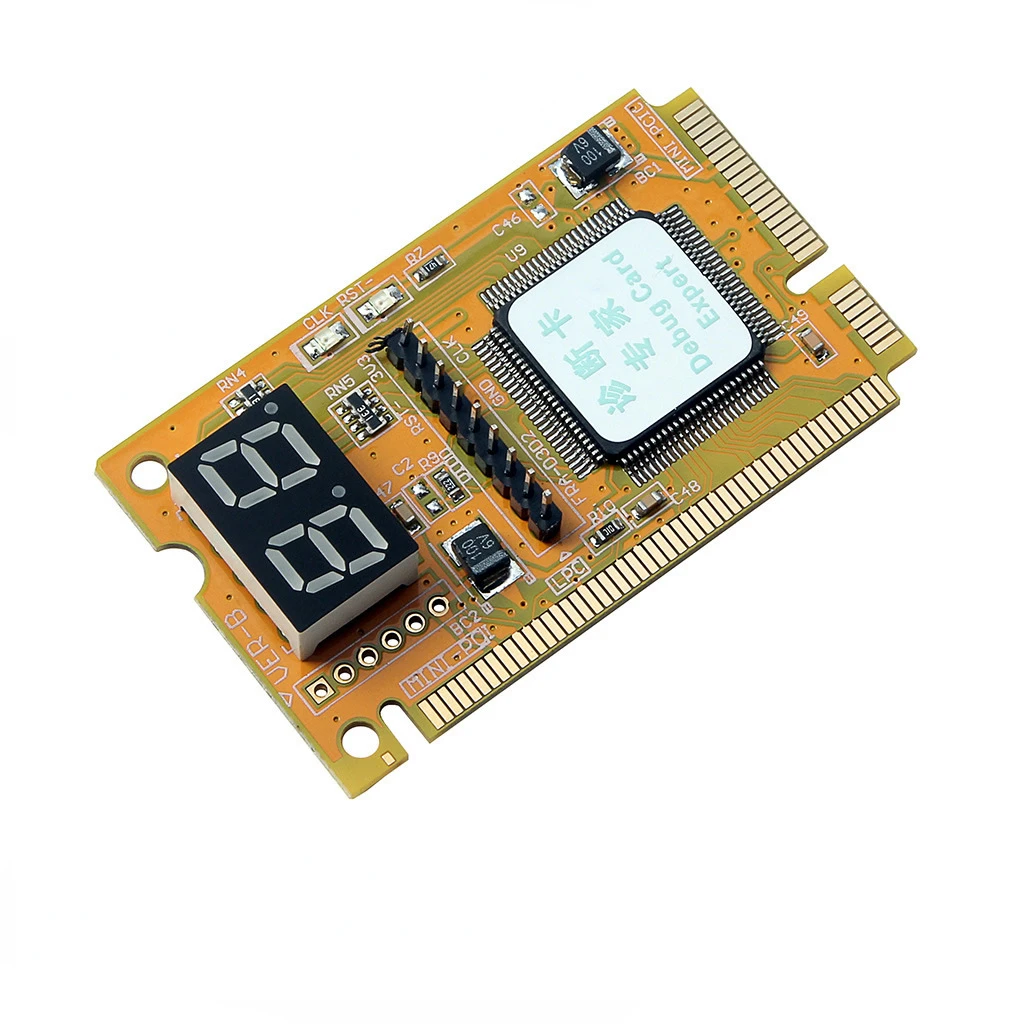

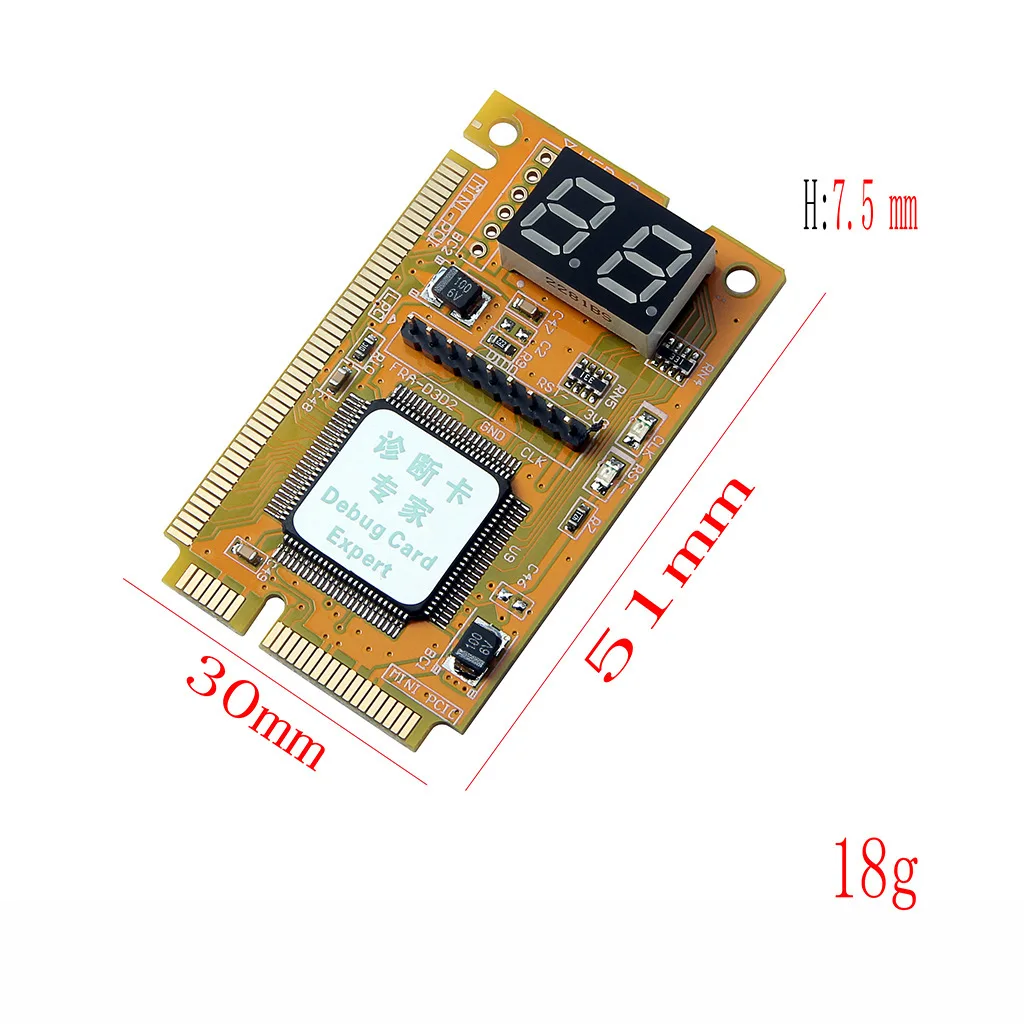

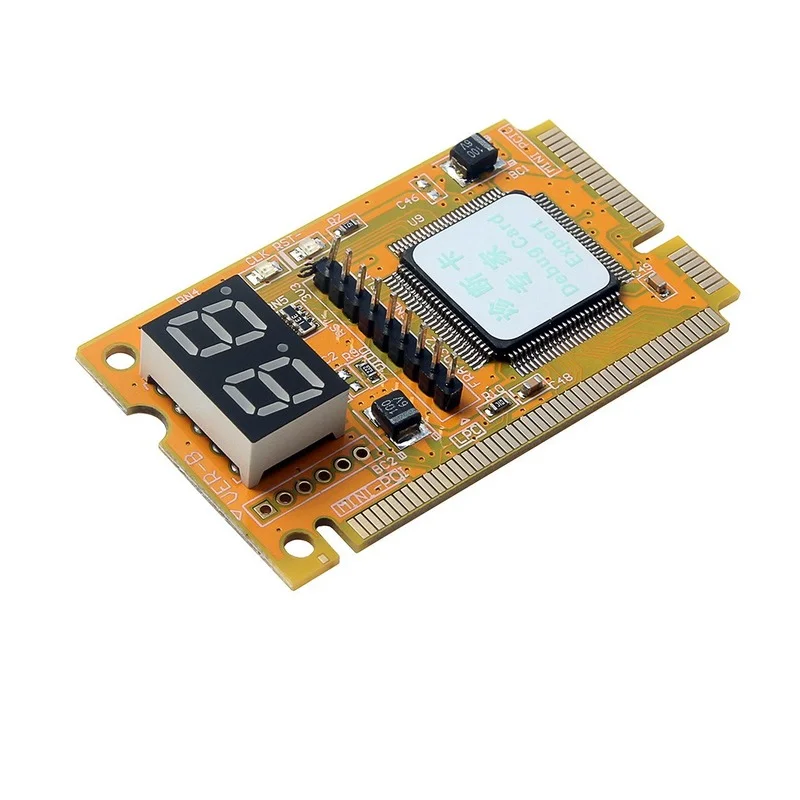

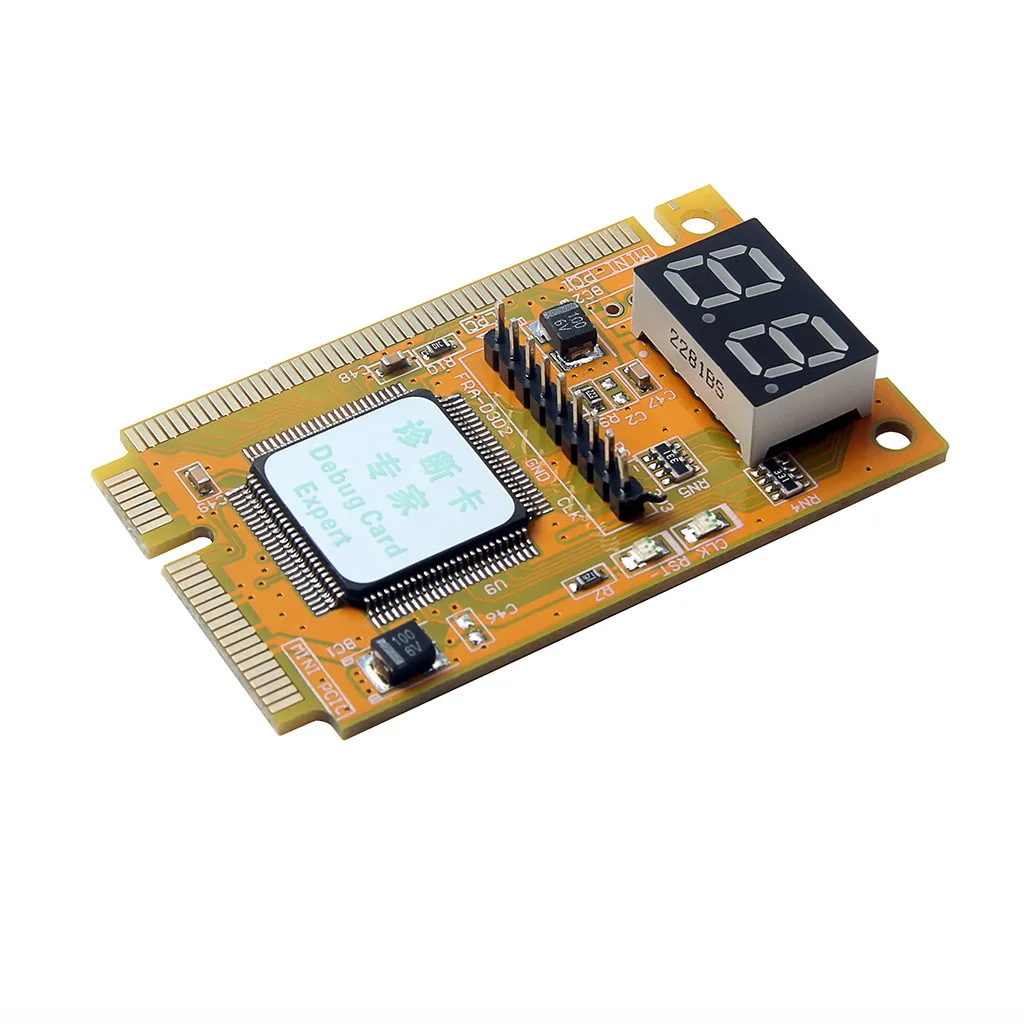

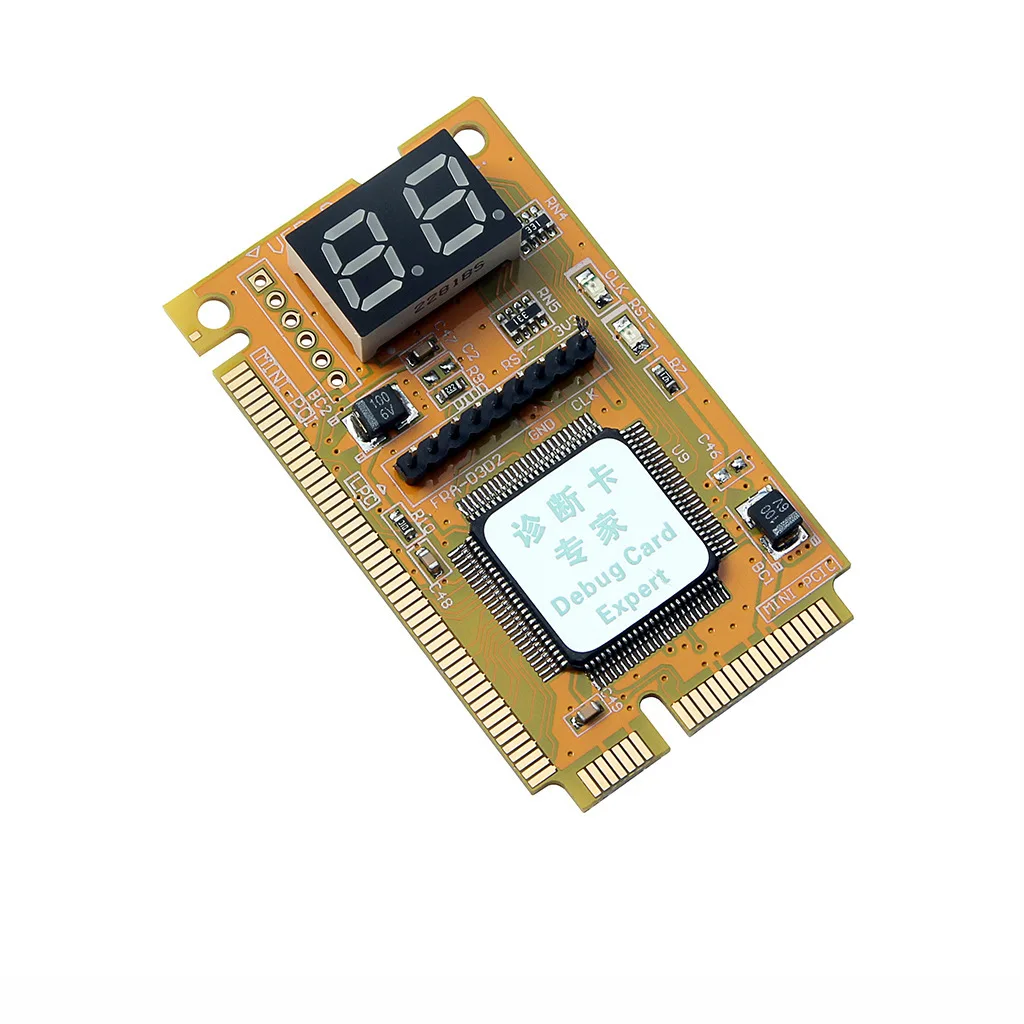

La versión de Taiwán de la pequeña tarjeta roja hereda su estilo de diseño consistente y riguroso. Adopta una placa de circuito roja, un mini tubo digital rojo de alto brillo y dos condensadores grandes y varios condensadores pequeños en la placa de circuito pequeña. Realmente pequeño pero refinado.
El chip principal de la versión de Taiwán de la pequeña tarjeta roja es un ASIC de Taiwán con un total de 100 pines en cuatro lados,. Y su núcleo de chip es totalmente compatible con el de la pequeña tarjeta verde.
La versión de Taiwán de la tarjeta roja pequeña es fabricada por una famosa fundición taiwanesa en una planta de procesamiento a gran escala en Shenzhen, China Continental (debido a las necesidades de confidencialidad, no revelaremos cuál es por el momento). Excelente mano de obra y atención al detalle. Frente a muchas marcas nacionales y tarjetas de diagnóstico de portátiles piratas, la versión taiwanesa de la mini tarjeta roja es conocida por su alto rendimiento de costo y definitivamente es la elección del personal de mantenimiento de portátiles.
===========================
Interfaz PCI-E Mini tarjeta roja pequeña
Mini PCI-E es un nuevo tipo de interfaz que se está utilizando gradualmente en las placas base de los portátiles. En comparación con la interfaz Mini PCI, la interfaz Mini PCI-E ocupa menos espacio. La tarjeta de diagnóstico utiliza los siguientes Pines de la interfaz Mini PCI-E: PIN-8, PIN-10, PIN-12, PIN-14, PIN-16, PIN-17,. PIN-19 En la actualidad, debido a que no todos los fabricantes de portátiles admiten este estándar de definición de pin, actualmente no todas las placas base de portátiles admiten esta interfaz. Después de la prueba, las recientes placas base de Lenovo, HP, Fujitsu, Toshiba, China, Acer, Inventec, Quanta y otras placas base de portátiles pueden admitir esta interfaz. Para placas base de portátiles que no admiten esta interfaz, Esta interfaz no funcionará correctamente. Los siguientes son los resultados de las pruebas de algunos usuarios, solo como referencia.
HP: serie V6000, incluyendo CT6 y otros modelos; Serie V9000, incluyendo AT8, AT9 y otros modelos.
Lenovo: CW3, CW4, LE4, LE5 y otros modelos
China: 310, 320 y otros modelos
Luz púrpura: SYMPHONY6.0, 7,0 y otros modelos
Acer: La mayoría de los modelos
Fujitsu: PROTLAND10 y otros modelos
Inventec: La mayoría de los modelos fabricados por Toshiba y HP, la mayoría de los modelos fabricados por Quanta
Con la popularidad y promoción de las Mini tarjetas de diagnóstico PCIe, cada vez más fabricantes de portátiles comenzaremos a admitir esta interfaz.
Recordatorio: no todos los puertos Mini PCIe de las placas base de los portátiles pueden ejecutar el código.
Interfaz PCI Mini tarjeta roja pequeña
Mini PCI es una interfaz comúnmente utilizada por placas base de portátiles antiguas, y su función es similar al bus PCI. El MiniPCI bus tiene un total de 124 Pines, y la tarjeta de diagnóstico realiza las funciones requeridas usando 101 de ellos. La tarjeta de diagnóstico puede funcionar con todas las placas base de portátiles que admiten ranuras Mini PCI.
Interfaz LPC tarjeta roja pequeña
LPC es una interfaz comúnmente utilizada por las placas base. La definición de la interfaz en la tarjeta de diagnóstico es: de izquierda a derecha, PIN1-LFRAME #, PIN2-LAD3, PIN3-LAD2, PIN4-LAD1, PIN5-LAD0, PIN6-GND, PIN7-LRESET #, PIN8-LCLK , PIN9-3.3V. El uso de esta interfaz requiere el uso de cables voladores. La mayoría de los portátiles de la serie ThinkPad de Lenovo mantienen esta interfaz de plomo volador en la placa base.
Para la placa base del portátil IBM X60, la interfaz LPC se ha reservado en la ranura con el número de serie U39. Se define como: A2- LRESET #, A3- LFRAME #, A5- LCLK, A9- LAD3, A10- LAD2, A11- LAD1, a12- LAD0
Para la placa base IBM T6 R6, el conector LPC se ha reservado en el pin j26. Se define como: A1- LCLK, A3- LFRAME #, B2- LRESET #, LAD3- B7, A7- LAD2, B6- LAD1, a6- LAD0
Para las placas base de los portátiles que no retienen la interfaz de cable volador, el usuario necesita conectar el cable volador al chip pin utilizado por la placa base. Los métodos de plomo volador de algunos chips comunes se enumeran a continuación, como PC97551, PC87541, PC87591, H8S/2149, W83L950D, TCPA, etc.
