Descripción
AX99100 es una solución de un solo chip que integra completamente el controlador de punto final PCIe 2,0 Gen 1 y SerDes con varios periféricos,
Como dos o cuatro puertos seriales de alta velocidad, un puerto paralelo, dispositivo maestro I2C, SPI de alta velocidad, bus local (similar a ISA) y GPIO.
Consiste en cuatro configuraciones principales, como 2S (PCIe a doble serie), 2S + 1P (PCIe a doble serie y paralelo único), 2S + SPI (PCI-E a doble serie y SPI) y LB ( PCI-E a bus local/similar a ISA)
Adecuado para diferentes tipos de aplicaciones.
AX99100 está empaquetado en un paquete QFN de 68 pines. Admite un rango de temperatura de funcionamiento de grado comercial de 0 a 70 °C y un rango de temperatura de grado industrial de-40 a 85 °C.
Descripción:
Material: PCB
Color como se muestra
PCI Express
Punto final PCI Express de un solo carril (X1) con controlador PHY integrado
Cumple con las especificaciones de la tarjeta PCI Express, PCI Express 2,0 Gen 1
Compatible con PCI Power Management 1,2
Admite interrupciones heredadas y MSI, administración de energía ASPM
Interfaz serial de
UART dual o cuádruple
Compatible con multiprotocolo, de dos, dos, y dos, uno por dos
Velocidades bidireccionales de hasta 25 Mbps por puerto
Control de módem serial completo
Admite control de flujo de hardware y software
Admite formatos seriales de 5, 6, 7, 8 y 9 bits
Admite paridad par, impar, ninguno, espacio y marca.
Admite velocidades de baudios personalizadas a través de PLL interno o reloj externo
Admite FIFO de profundidad de 256 bytes en el chip, rutas de transmisión y recepción para cada puerto serie
Admite encendido y activación remota
Funciones de gestión
Soporte de apagado de transceptor serie
Admite Modo lento IrDA (115200bps)
En todos los puertos serie
Admite aplicaciones Multipunto en modo de 9 bits
Admite transferencia de ráfaga DMA
Contenido del paquete

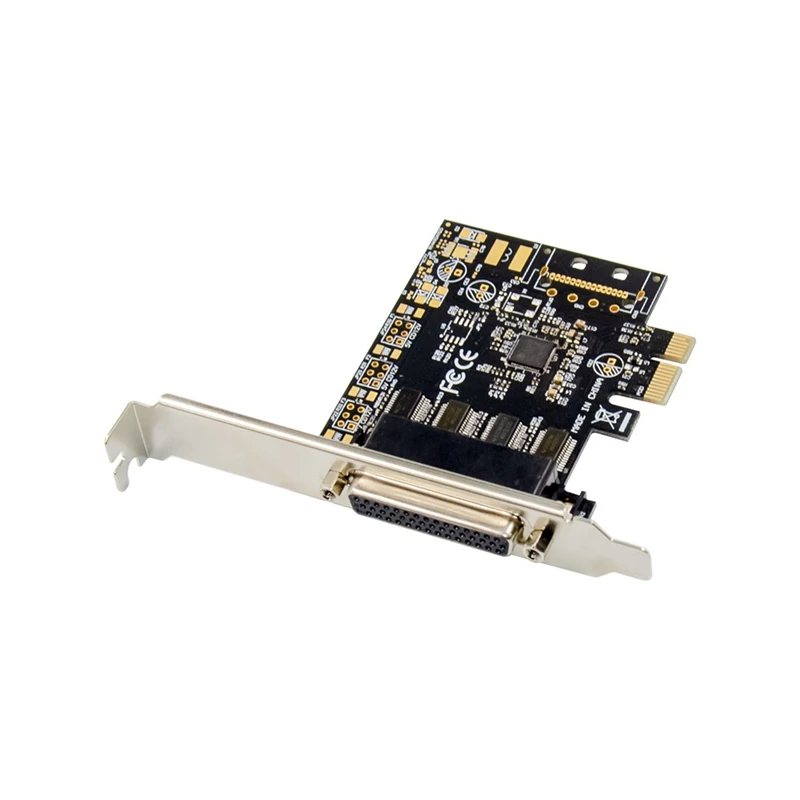

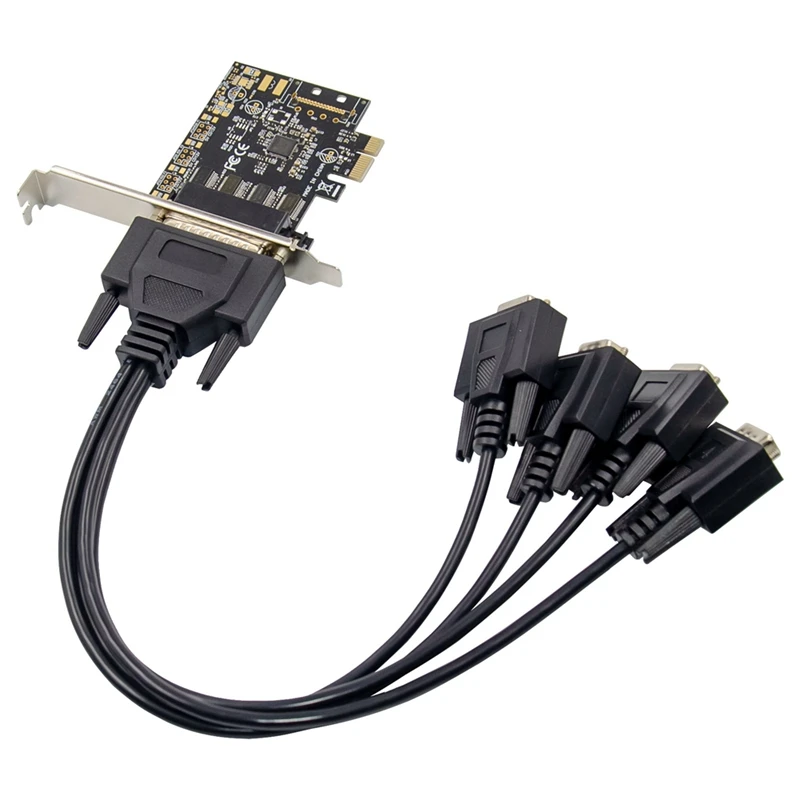

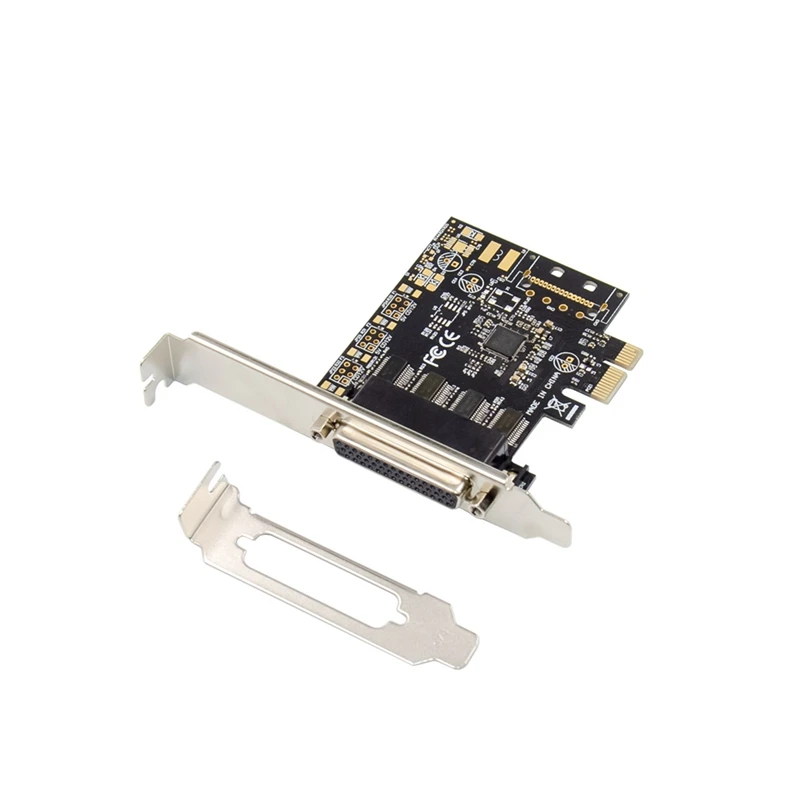

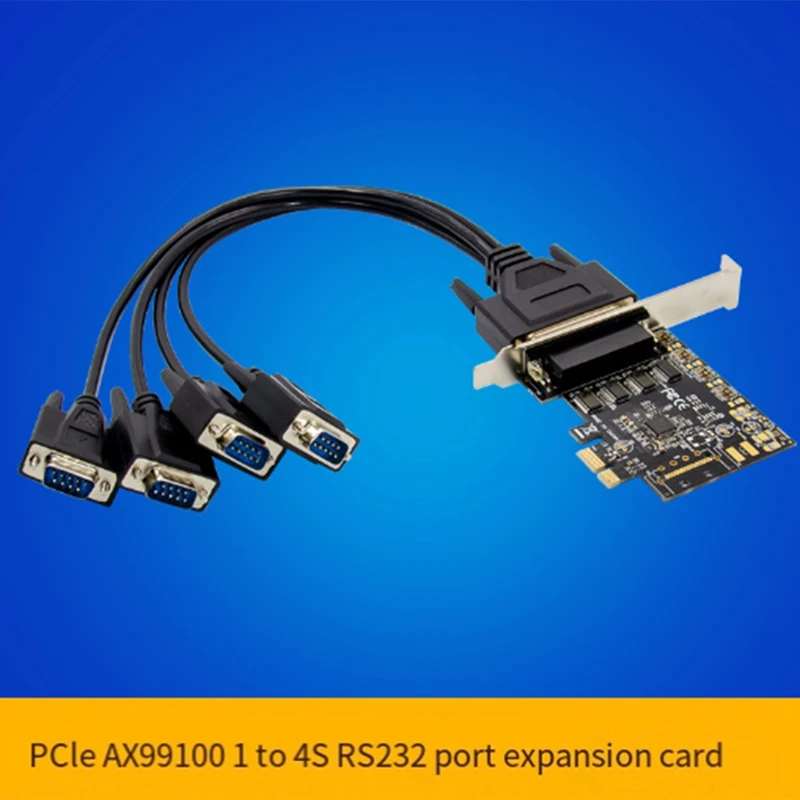

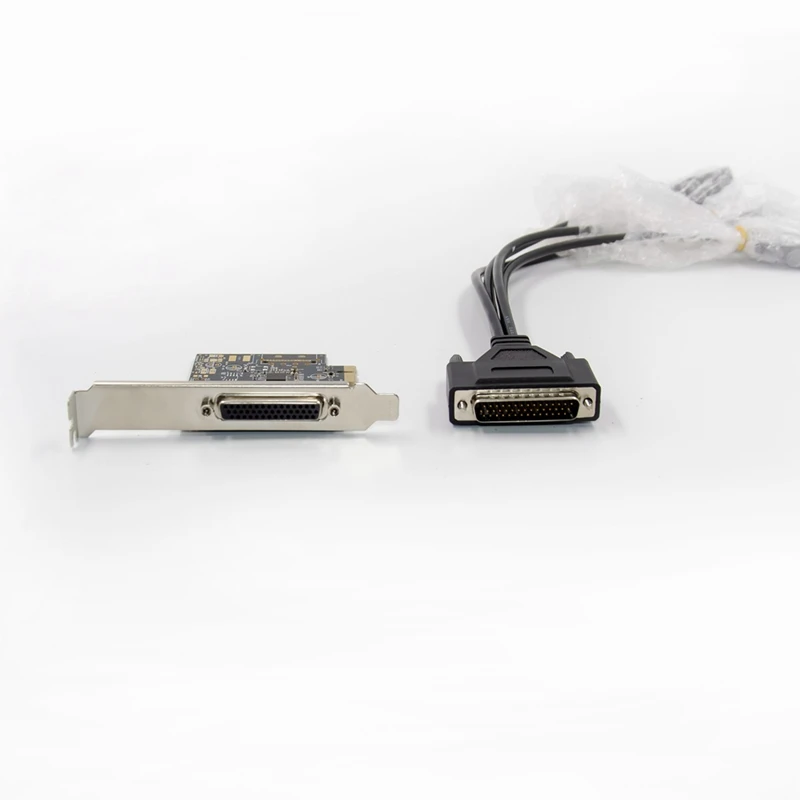

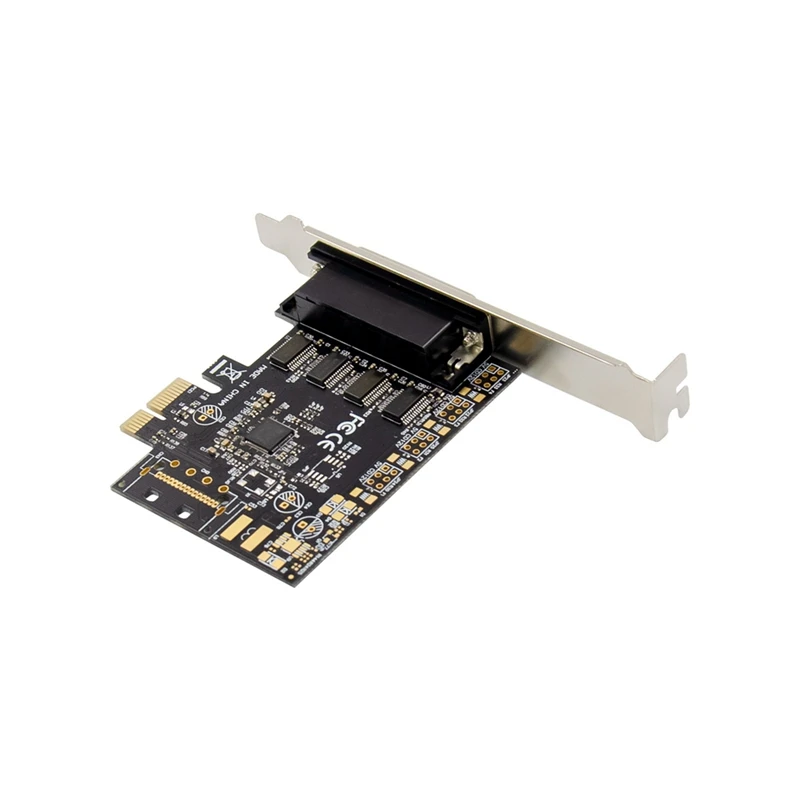

1 x PCI-E AX99100 Tarjeta de puerto serie DE LA 4S
1 controlador de CD
Nota:
Los diferentes lotes pueden tener diferencias en la apariencia, el color y los caracteres impresos del producto, lo que no afectará el uso
Solo el contenido del paquete anterior, otros artículos no están incluidos.
Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
