Descripción

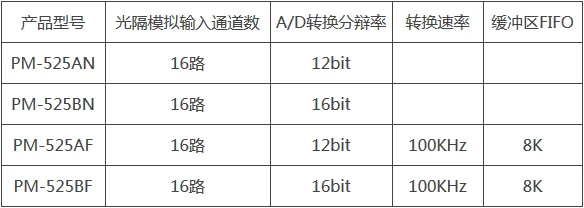

Tabla de comparación de funciones del producto de la serie PM525:
Parámetros técnicos principales
Pieza de troquelado (estándar * es el estado estándar de fábrica, igual que a continuación)
Número de canales de entrada: 16 canales de un solo extremo */8 canales de doble extremo
Rango de señal de entrada: 0 ~ 10V *;± 5V;± 10V
Voltaje de entrada máximo permitido: ± 15V
Impedancia de entrada: ≥ 10 Mohm
Método de selección del canal de entrada: Especificación del programa de un solo canal/escaneo automático multicanal
Resolución de conversión A/D
AF, tipo AN: 12 bits
Tipo BF, BN: 16 bits
Tiempo de conversión del chip A/D: 10 segundos
Tasa máxima de adquisición del sistema: 100 kHz/S (suma de todos los canales)
Programa de muestreo A/D-frecuencia controlada: 1kHz/5kHz/10kHz/20kHz/50kHz/100kHz
Modo de inicio A/D: disparador de frecuencia controlado por programa/disparador de un solo paso controlado por programa/disparador de señal TTL externo/disparador síncrono de reloj externo
Sistema de código de salida de conversión A/D: código original unipolar */Código de compensación bipolar
Capacidad de memoria FIFO: 8K × 16 bits (Lleno)/4K × 16 bits (medio lleno) (los modelos AF y BF tienen esta función)
Método de reconocimiento de lectura de datos
Tipos AF y BF: Consulta FIFO no nula/consulta FIFO Medio completa/interrupción FIFO Medio completa
Tipo AN, BN: Bandera de conversión de consulta de programa/Fin de Aplicación de interrupción de conversión
Tiempo de conmutación de canal: (tiempo de conducción del interruptor analógico + tiempo de configuración del amplificador) ≤ 5 segundos
Error total del sistema
AF y AN ≤ 0.1% FSR
BF, tipo BN ≤ 0.02% FSR
Forma de aislamiento: tipo de aislamiento fotoeléctrico de alta velocidad de tres autobuses
Voltaje de aislamiento: ≥ 500V
Consumo de energía: 5V(± 10%)≤ 800mA
Requisitos ambientales
Temperatura de funcionamiento: 10 ℃ a 40 ℃
Humedad relativa: 40% a 80%
Temperatura de almacenamiento:-55 ℃ a 85 ℃

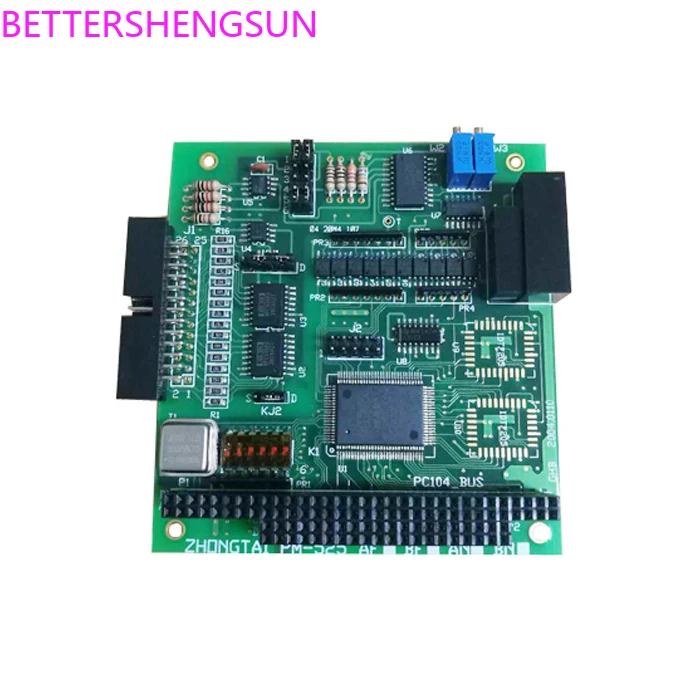

Tamaño de la apariencia: longitud × altura=90mm × 96mmAislamiento óptico A/D16, Resolución 12/16 bits, tasa de conversión 100kHz, búfer 8K
