Descripción

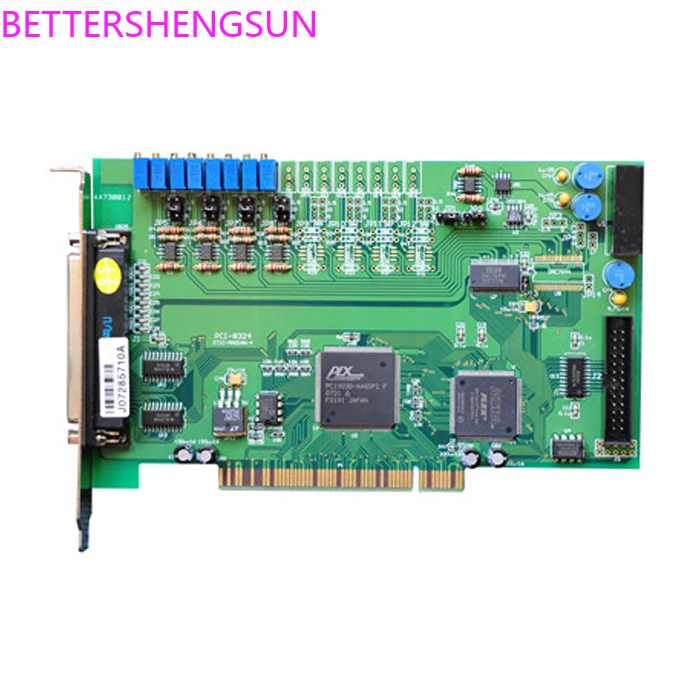

La tarjeta de interfaz de salida de modo PCI8324A permite el modo de salida de un solo extremo de 4 vías con múltiples rangos de salida analógica. La señal analógica de salida es emitida directamente por el enchufe tipo D de 37 núcleos en el extremo frontal de la tarjeta.Esta tarjeta también proporciona 24 canales de entrada y 16 canales de señal de salida de nivel TTL, estos canales de señal se convierten de enchufe tipo D de 37 núcleos en el extremo frontal y cable plano de 26 núcleos en el extremo posterior de la tarjeta a enchufe tipo D de 37 núcleos para usuarios...Esta tarjeta puede ser ampliamente utilizada en todos los ámbitos de la vida, como la energía eléctrica, el petróleo, la minería, la protección del medio ambiente, etc., y puede recopilar las señales de salida de varios sensores, como la temperatura, humedad y presión en el sitio industrial, también se puede utilizar como unidad de control del servosistema.
Principales indicadores de rendimiento
Número de canales de salida: 4 canales (tipo A, AF)/8 canales (tipo B, BF) opcional
Rango de señal de salida: (el estándar * es el estándar de fábrica)
Modo DA: 0 ~ 2,5 V;0 ~ 5V;0 ~ 10V(*);± 2,5 V;± 5V;± 10V
Resolución de conversión D/A: 16 bits
Velocidad máxima de salida DA: 100K/CH
Impedancia de salida: 500Ω
Para tarjetas de placa Tipo AF y tipo BF, hay un búfer (FIFO) en la placa: 8K
Modo de disparo de salida DA: Modo de inicio del software/disparador externo/disparador de tiempo interno
Contador de códigos grises bidireccional (nivel TTL)
Entrada de interruptor de nivel TTL de 24 vías
Salida de conmutación de nivel TTL de 16 vías
Requisitos ambientales
Temperatura de funcionamiento: 10 ℃ a 40 ℃
Humedad relativa: 40% a 80% RH
Temperatura de almacenamiento:-55 ℃ ~ + 85 ℃
Dimensión: 175,6mm X 98,3mm
