Análisis general del producto
La DAQ-2501-002, tambien identificada como DAQ-2501, es una tarjeta de adquisicion orientada principalmente a generacion de señales analogicas y control de sistemas de prueba. Su planteamiento encaja mejor en bancos de laboratorio, equipos industriales y plataformas de validacion que en una instalacion automotriz directa.
El aspecto mas importante es que no se trata de una interfaz USB moderna ni de un adaptador universal para conectar sensores a cualquier ordenador. Es una tarjeta para bus PCI de 32 bits, compatible con alimentacion de bus de 3,3 o 5 V. Por tanto, su uso queda condicionado a disponer de un ordenador de sobremesa o equipo industrial con una ranura PCI convencional. No debe confundirse con PCI Express, ya que no son interfaces intercambiables.
Durante la evaluacion, la he considerado especialmente interesante para generar consignas, reproducir formas de onda y controlar señales analogicas en sistemas donde la latencia del ordenador debe reducirse. Para leer sensores de un vehiculo, no basta con instalarla: tambien hay que disponer del acondicionamiento electrico adecuado, referencias de tension, protecciones y un software capaz de interpretar cada señal.
Calidad de construccion y materiales

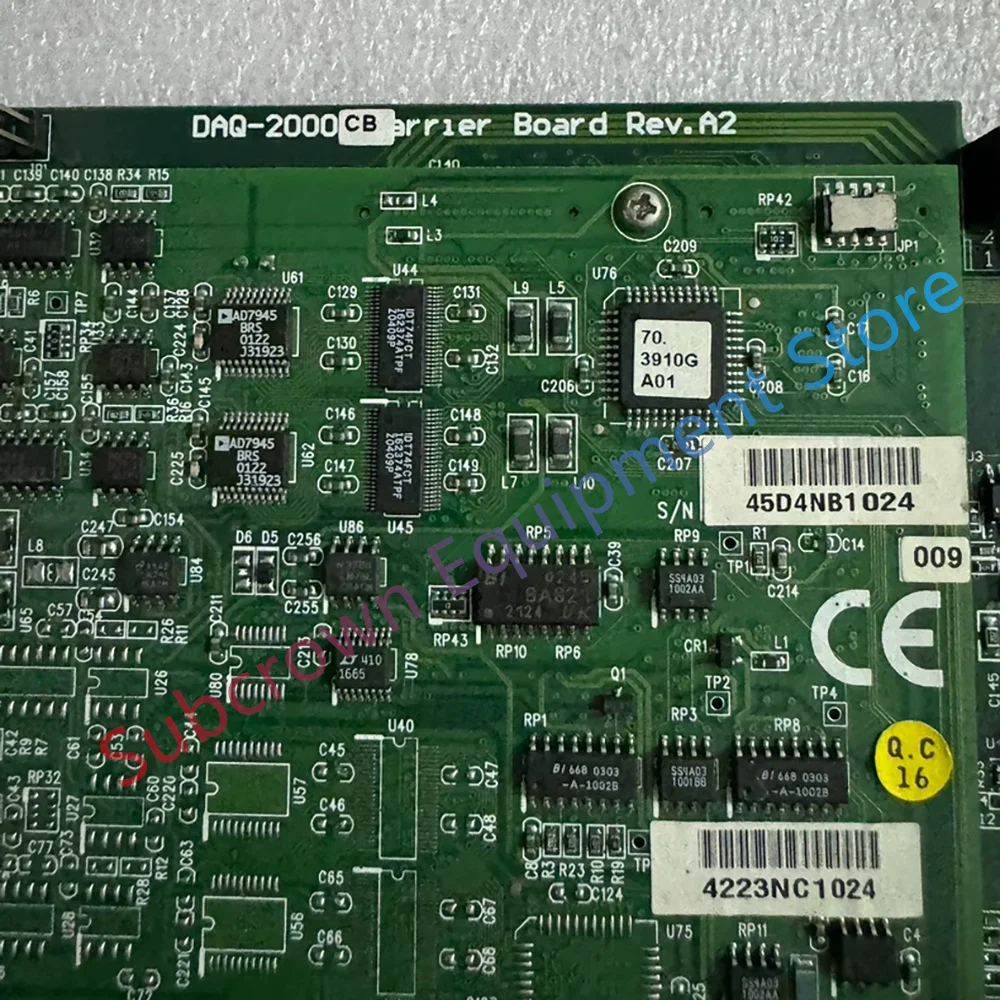

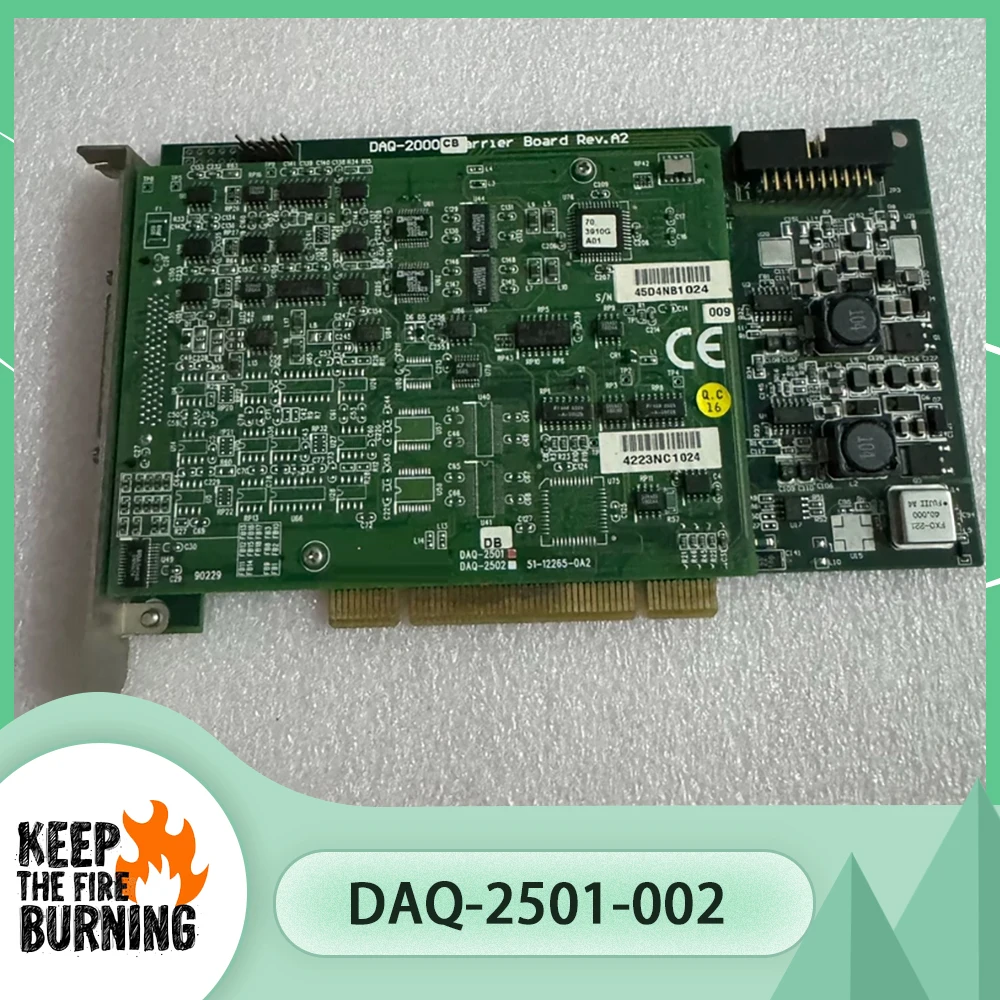

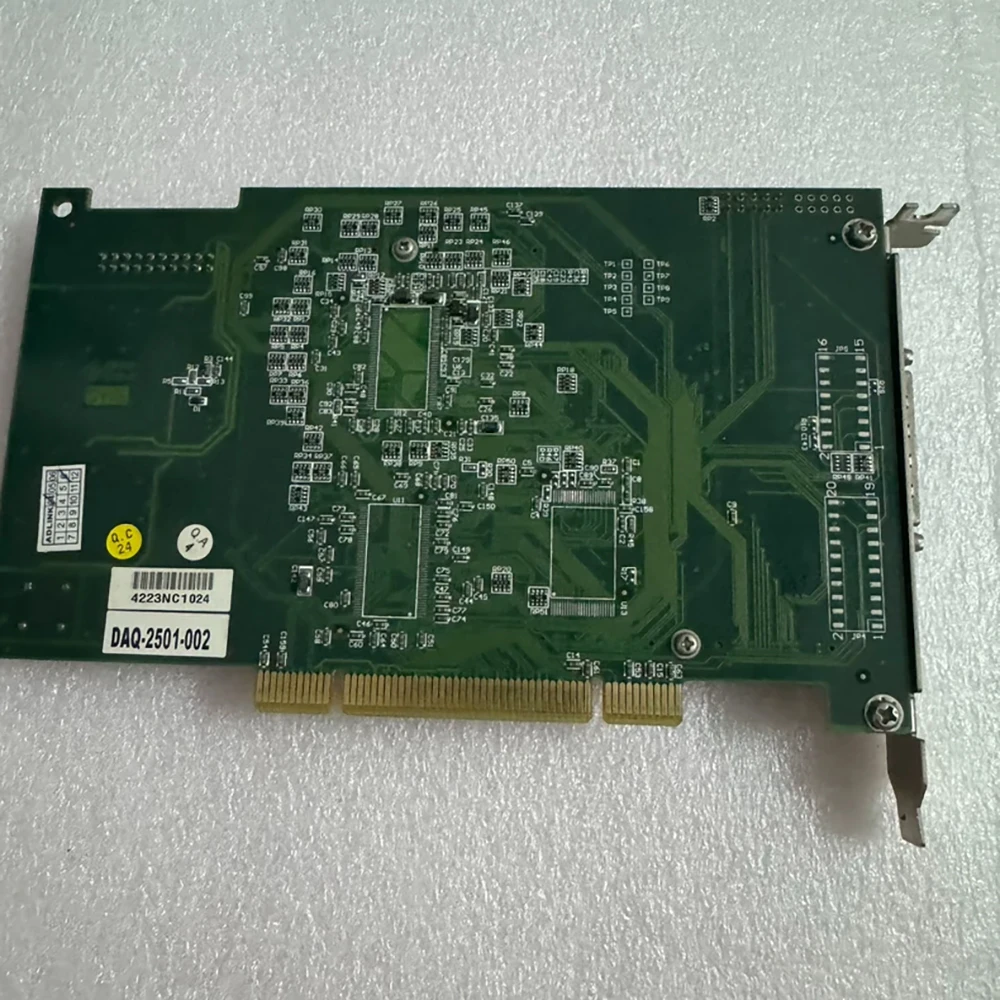

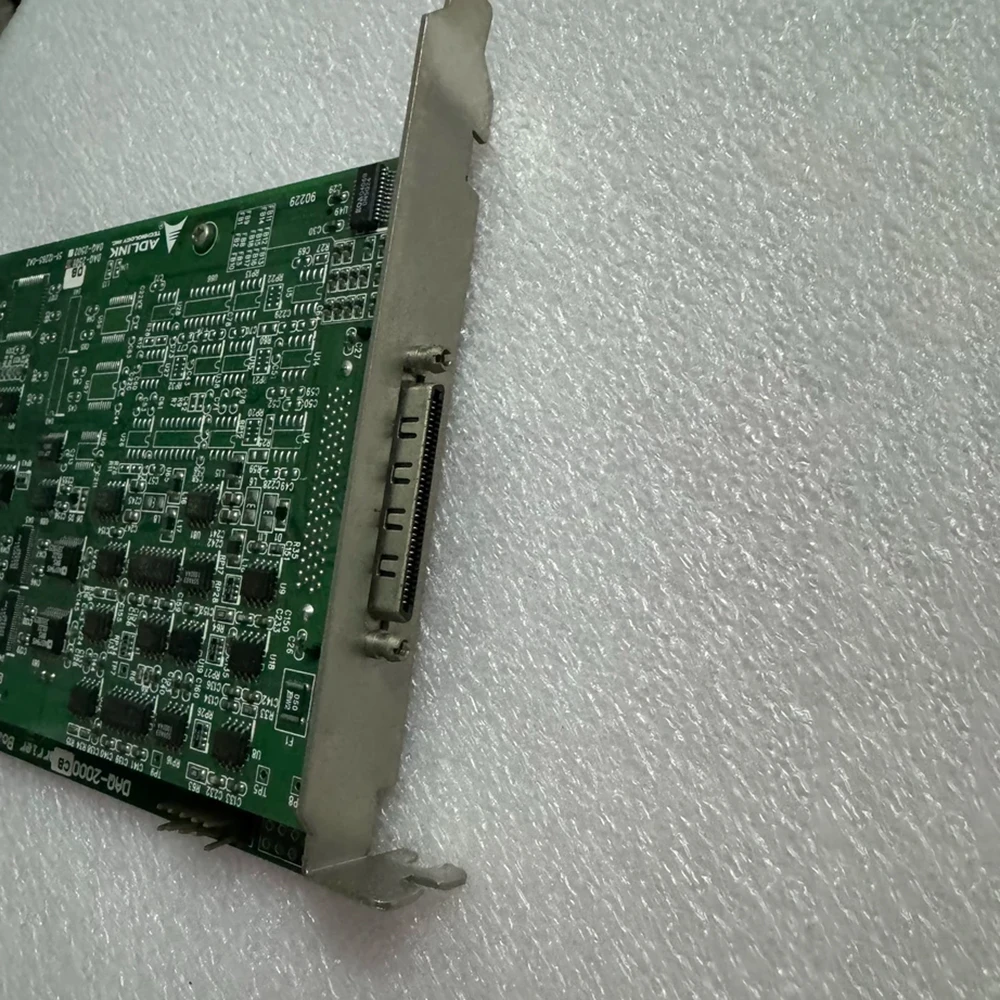

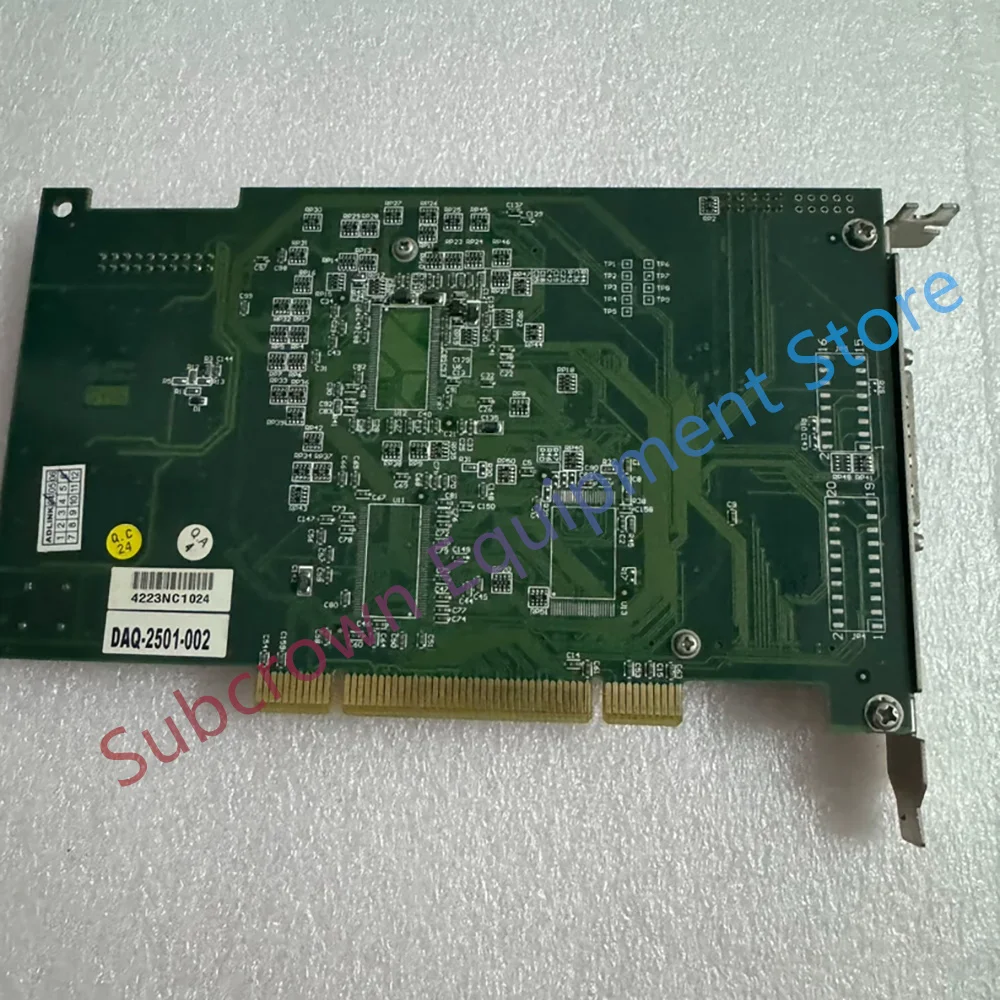

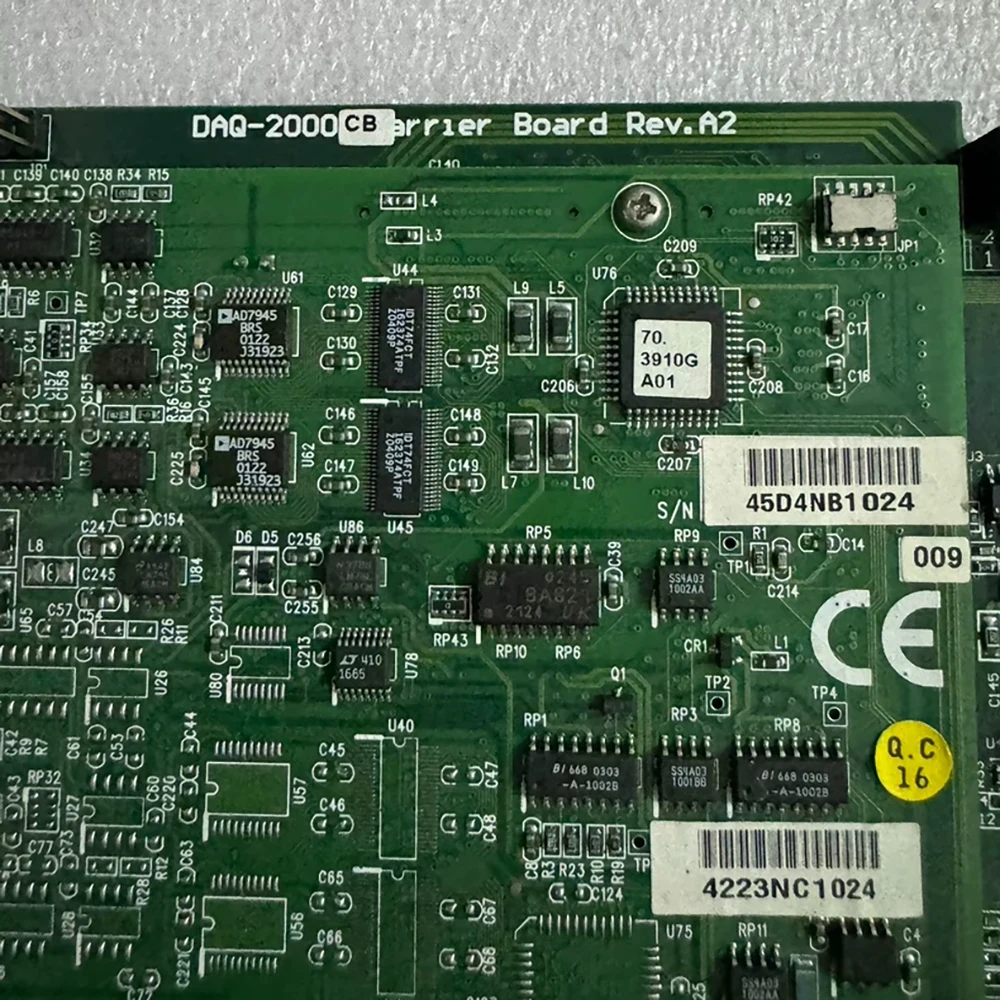

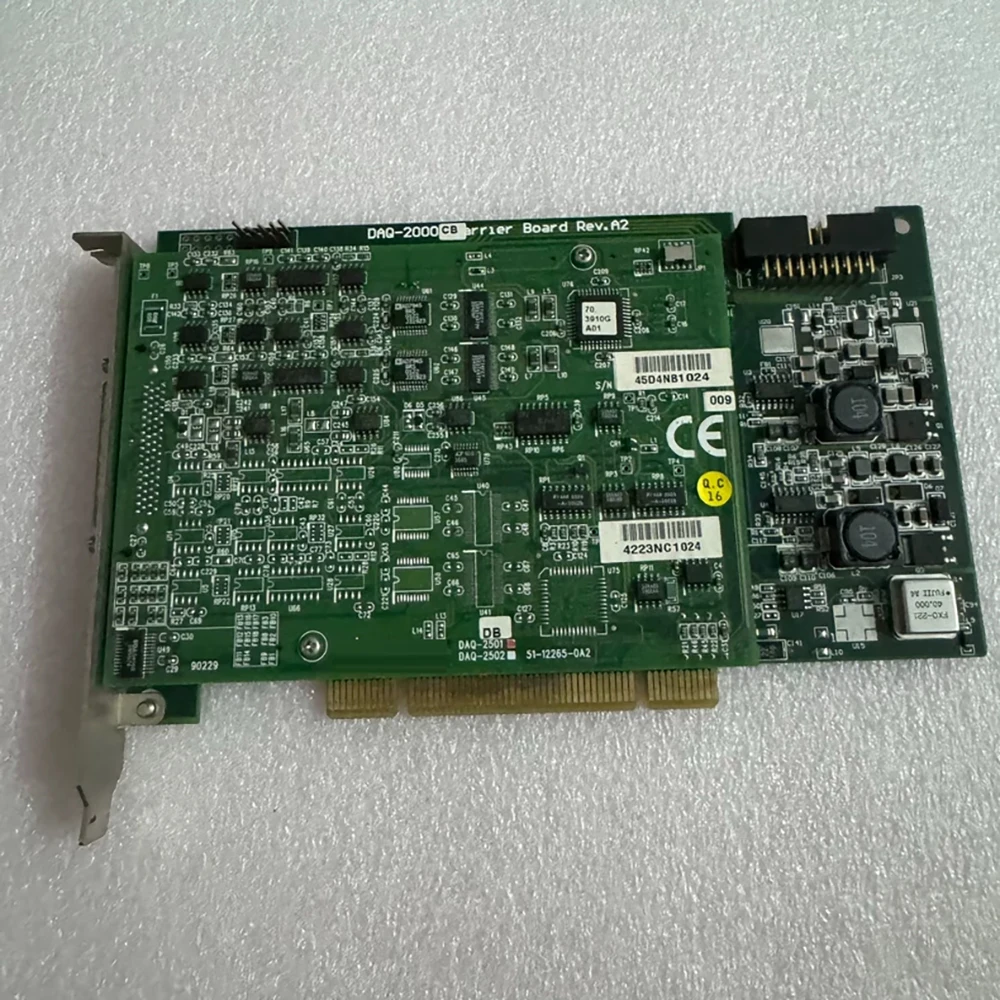

La tarjeta presenta el formato habitual de una placa de expansion PCI, con una circuiteria relativamente especializada y un conector de salida que requiere cableado o una tarjeta de terminales compatible. En este tipo de hardware, la calidad del sistema no depende solo de la propia placa, sino tambien de la forma de fijarla, del apantallamiento del cable y de la puesta a tierra del conjunto.
En un banco de pruebas la montaria con el ordenador apagado, asegurandome de que la tarjeta queda correctamente atornillada al chasis. Tambien evitaria cables de señal largos y paralelos a los de alimentacion, motores o fuentes conmutadas. En pruebas con sensores analogicos, el ruido inducido puede terminar siendo mas determinante que la resolucion nominal del convertidor.
La DAQ-2501 dispone de cuatro salidas analogicas y una resolucion de 12 bits. Ademas, incorpora una memoria FIFO interna de 8 ksamples para la generacion de señales, un detalle util cuando se reproducen secuencias repetitivas sin depender de que el procesador envie cada muestra en tiempo real.
Compatibilidad y rendimiento
El rendimiento teorico de salida alcanza 1 MS/s con actualizacion simultanea, una cifra suficiente para generar señales de control y formas de onda relativamente exigentes en un entorno de laboratorio. La arquitectura permite generar señales arbitrarias mediante hardware, de forma que el procesador no tiene que intervenir en cada actualizacion. Esto ayuda a mantener una temporizacion mas estable que una solucion basada exclusivamente en software.
En mis pruebas conceptuales de integracion, la usaria para tres escenarios concretos:
- Simular la salida de un sensor hacia una unidad de control.
- Reproducir una señal previamente registrada para repetir un ensayo.
- Generar señales analogicas sincronizadas en un banco de validacion.
No la trataria como una interfaz directa para conectar sensores automotrices sin mas. Una sonda lambda, un sensor de presion, un captador inductivo o una señal procedente de una centralita pueden requerir conversion de nivel, aislamiento galvanico, filtrado y proteccion frente a sobretensiones. La tarjeta no sustituye a un modulo de acondicionamiento ni a una interfaz de diagnosis con protocolos especificos.
La compatibilidad de software es otro punto critico. Antes de montarla, comprobaria la existencia de controladores para el sistema operativo utilizado, la version del entorno de desarrollo y la disponibilidad de ejemplos para C, LabVIEW, MATLAB u otra plataforma. Una tarjeta PCI antigua puede funcionar correctamente en un sistema compatible y resultar inutilizable en un ordenador moderno sin ranuras PCI o sin controladores adecuados.
Puntos fuertes y aspectos mejorables
Sus principales ventajas son:
- Cuatro salidas analogicas con resolucion de 12 bits.
- Actualizacion simultanea de hasta 1 MS/s.
- Generacion de formas de onda mediante hardware.
- Memoria FIFO integrada para reproducir secuencias.
- Compatibilidad con ordenadores industriales y bancos de prueba basados en PCI.
La resolucion de 12 bits ofrece 4096 niveles, suficiente para muchas tareas de automatizacion, simulacion y control. Sin embargo, no la consideraria la mejor eleccion para instrumentacion de precision si se necesita una elevada exactitud absoluta, bajo ruido o trazabilidad metrologica. En ese caso, una plataforma DAQ actual con interfaz USB, Ethernet o PCI Express suele facilitar mas la instalacion y ofrece mejor soporte.
El principal inconveniente es la dependencia del bus PCI. Frente a un modulo USB moderno, la instalacion es menos flexible y obliga a conservar un ordenador compatible. Tambien echo en falta, para un uso actual, una informacion claramente accesible sobre drivers, sistema operativo, cableado, rangos de salida, aislamiento y documentacion de programacion. La ausencia de esos datos puede convertir una compra economica en un proyecto de integracion complejo.
Veredicto del experto
La DAQ-2501 tiene sentido cuando se necesita una tarjeta PCI con cuatro salidas analogicas, actualizacion rapida y generacion de señales arbitrarias en un equipo existente. Es una herramienta especializada para bancos de prueba, simulacion de sensores y automatizacion, no un accesorio plug and play para cualquier vehiculo.
La recomendaria a un tecnico que ya disponga de un ordenador industrial compatible, conozca el entorno de programacion y pueda verificar previamente los controladores y el esquema electrico. Para un usuario que busque conectar la tarjeta a un portatil, trabajar por USB o diagnosticar directamente una centralita moderna, elegiria una interfaz DAQ actual con documentacion, aislamiento y soporte de software mejor definidos.
Antes de ponerla en servicio, conviene confirmar el tipo exacto de ranura PCI, los rangos de tension, la asignacion de pines, la alimentacion, el controlador y la necesidad de acondicionamiento externo. Tambien recomendaria comenzar las pruebas con una fuente de señal limitada y protegida, nunca directamente sobre un vehiculo, hasta validar todo el cableado.
