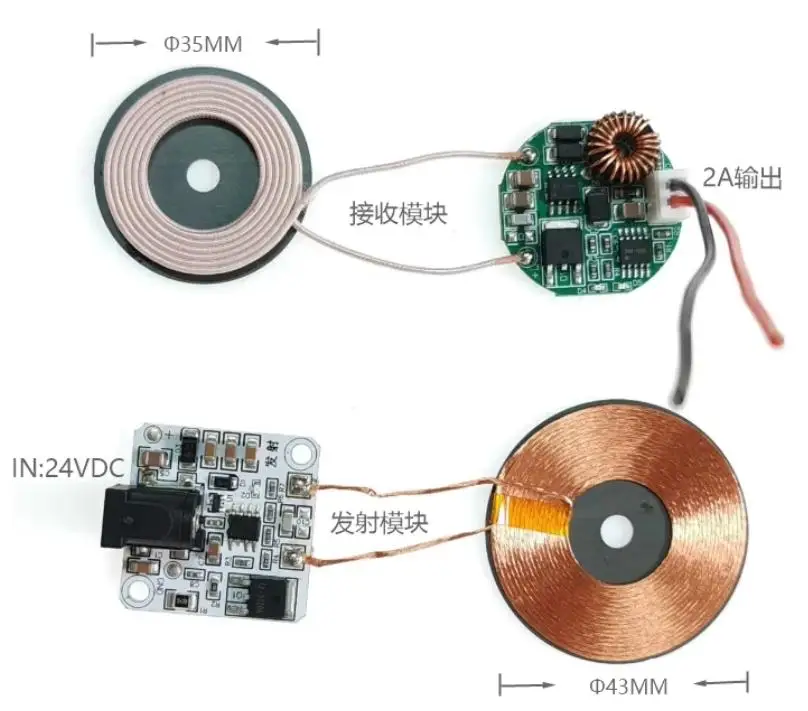

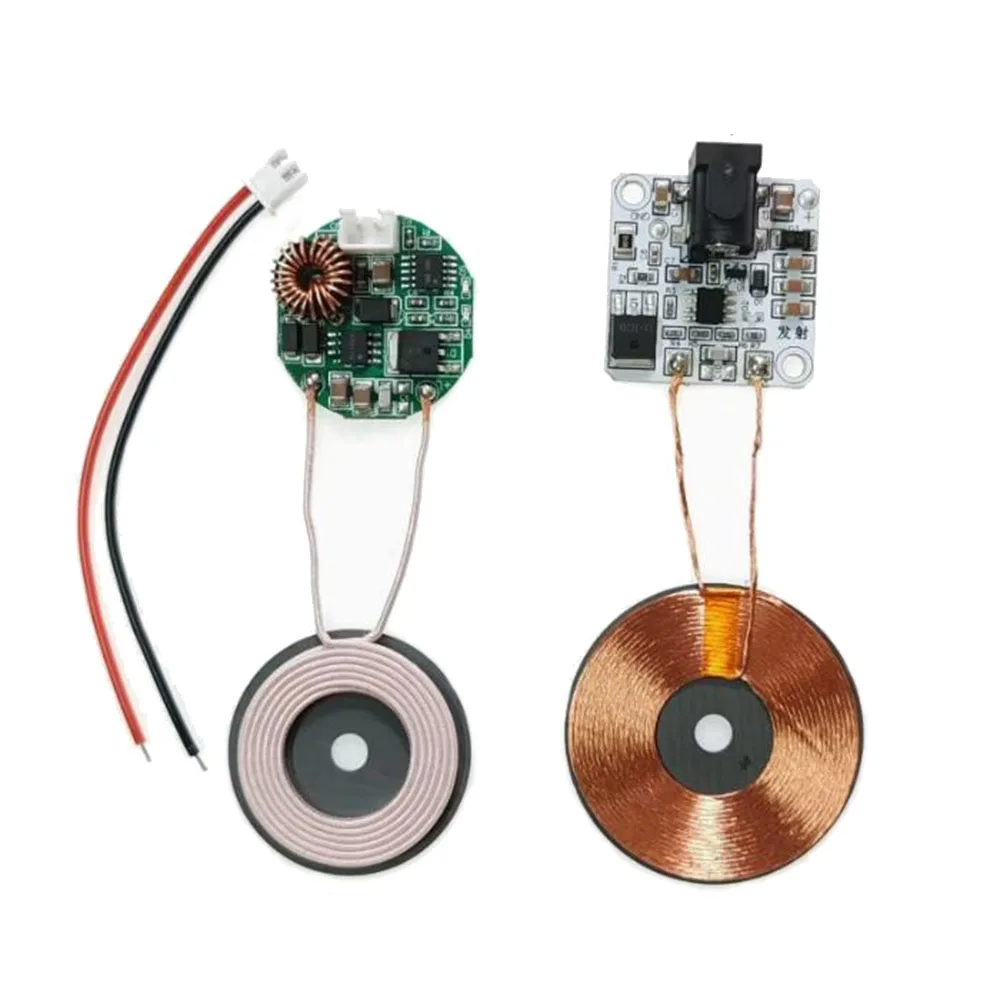

Taidacent 4,2 V 8,4 V 12,6 V 2 A Batería de litio Cargador inductivo inalámbrico rápido 24 V TX Kit de banco de energía de carga inalámbrica magnética

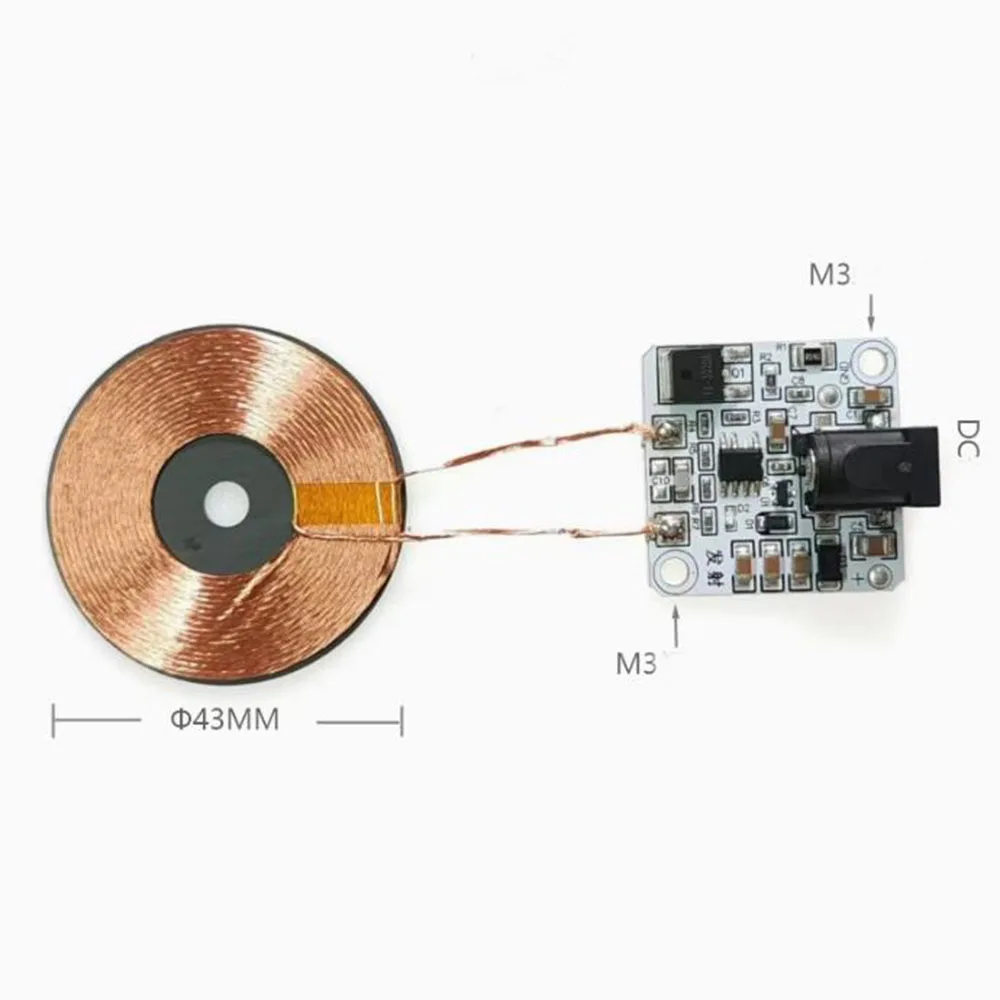

Características: Este PCBA transmisor utiliza un sustrato de aluminio con buena disipación de calor, con 2 orificios de fijación de tornillos M3, el modo de fuente de alimentación tiene un parche 5.5*2.Conector 1DC, puede funcionar con una entrada de voltaje de amplio de 12-25 V (se recomienda 24 VCC como el mejor) y tiene un indicador de estado de carga.
La salida máxima del extremo receptor es 2A, con función de gestión de carga, indicador de carga y se puede conectar directamente al paquete de baterías para cargar
Nota: ¡La distancia entre las bobinas de transmisión y recepción debe ser superior a 6 mm para funcionar!
TX
Voltaje del transmisor: 12 V a 25 V 1,5 A máx.
Corriente de entrada 1.5A

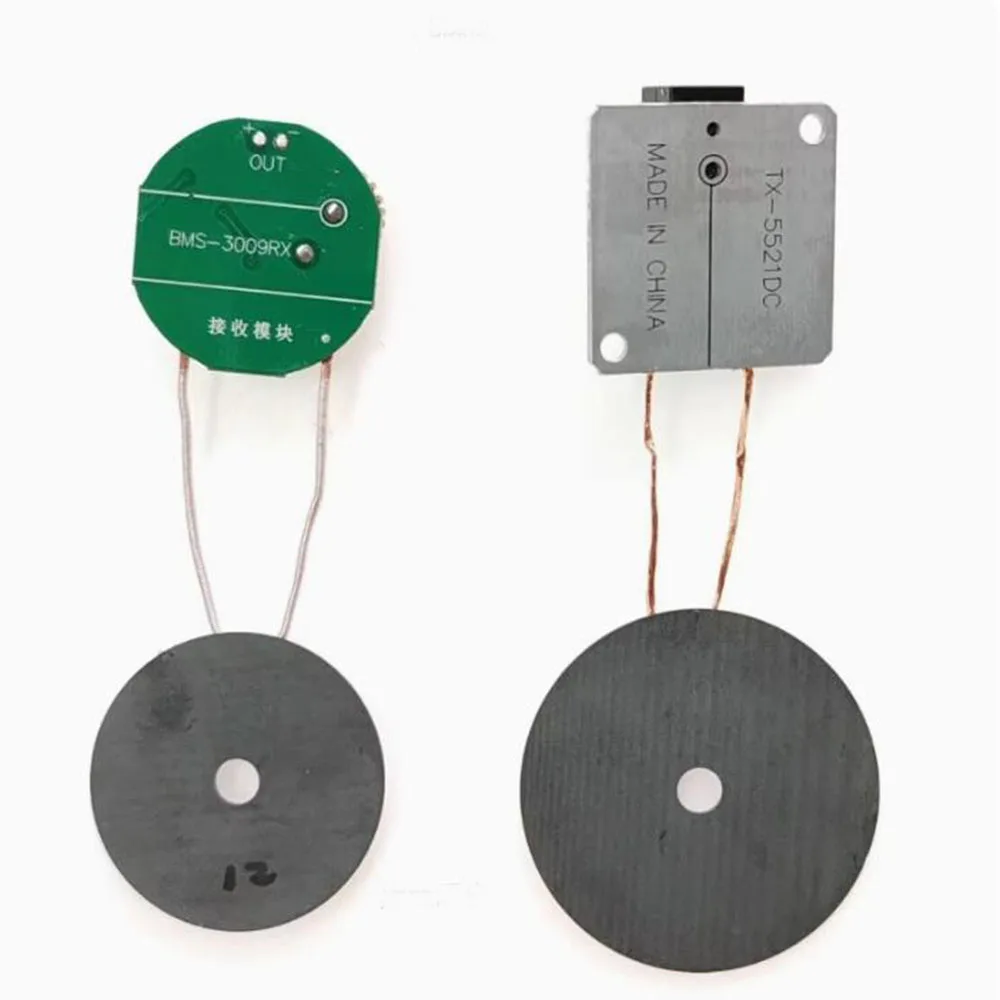

Material Sustrato de aluminio PCBA, bobina de cobre puro de múltiples hilos, lámina de aislamiento magnético especial de ferrita, manganeso y zinc
Función anti-metal Cuando una gran área de metal está cerca de la superficie de la bobina transmisora, ingresa a un estado de protección sin salida.
Función de indicador No-carga en espera/batería está llena, ¡la luz indicadora azul siempre está encendida!La carga/carga de la batería es lenta ¡La luz azul parpadea!
Compatibilidad Debe usarse con un módulo receptor dedicado, que es incompatible con otros receptores (se dañará)
Peso 15,8 gramos

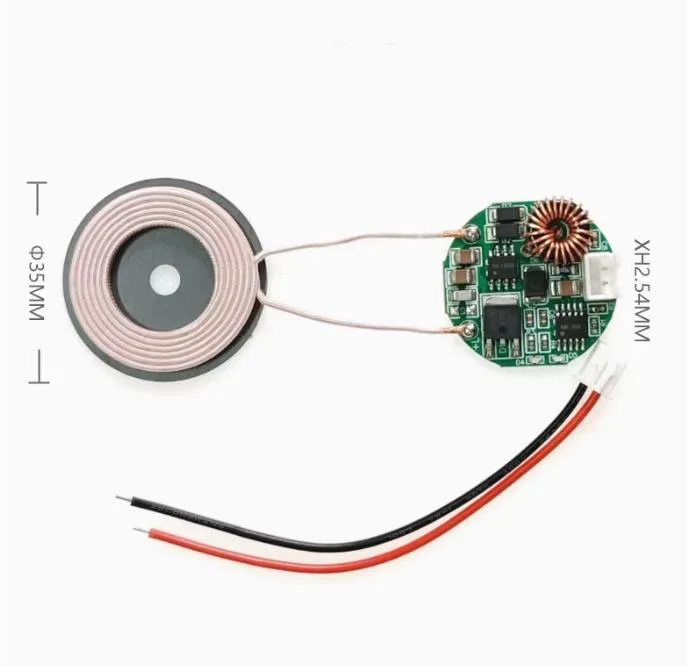

RX
Salida: 4,2 V/8,4 V/12,6 V 2 A.
Material Placa PCB de precisión FR-4 respetuosa con el medio ambiente, bobina de cobre puro Litz envuelta en seda de múltiples hilos, lámina de aislamiento magnético especial de ferrita, manganeso y zinc
Función de indicador Indicación de luz dual: la luz roja se enciende cuando se carga/carga, y la luz azul se enciende cuando está completamente cargada/sin carga y lista.
Método de cableado Terminal XH2.54MM
Compatibilidad ¡No es compatible con el transmisor del mercado y necesita funcionar con el mismo transmisor!
Peso 19,5 gramos
RFQ
1.La bobina del transmisor mira hacia la superficie receptora del logotipo.
Respuesta: Colocado incorrectamente, daños al dispositivo o calor.

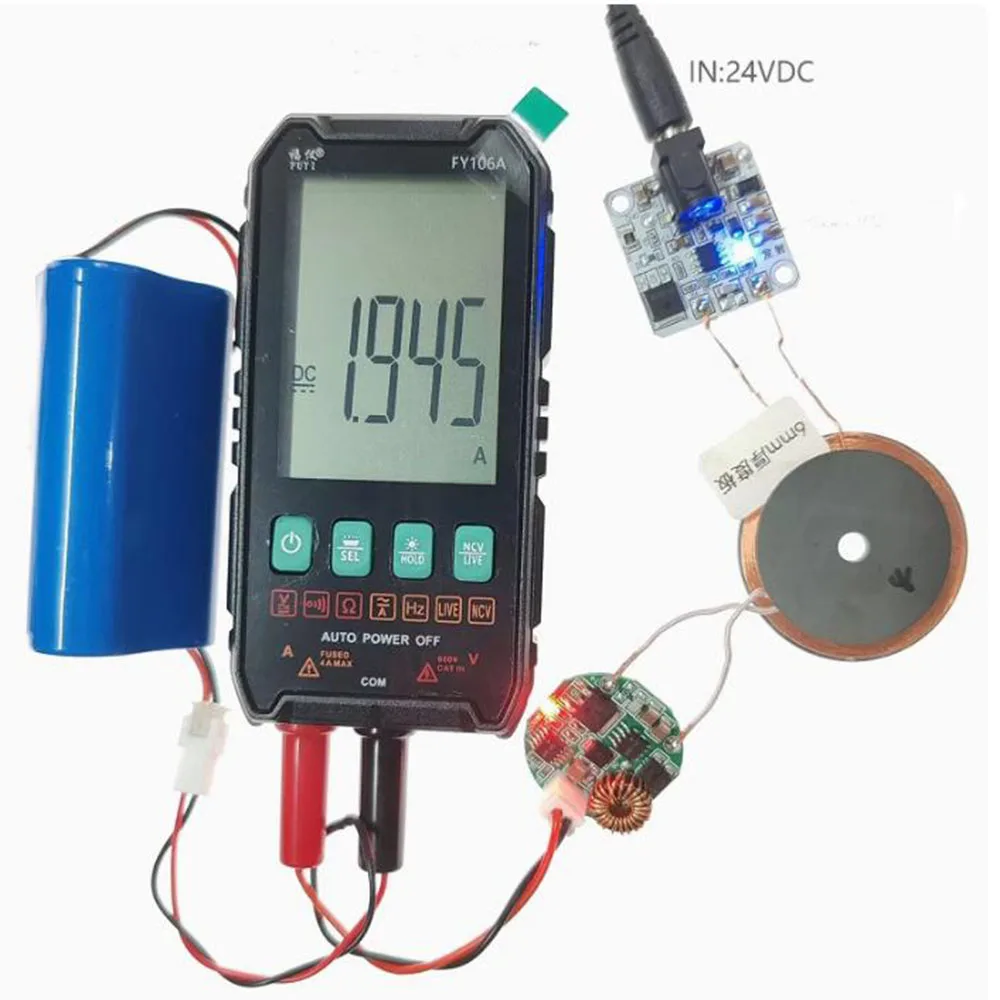

2.La distancia de transmisión y recepción es superior a 7 mm.
Respuesta: Demasiado cerca causará daños o calor intenso.
3.Las bobinas de transmisión y recepción están alineadas con el centro.
Respuesta: Demasiado desplazamiento, reducción de potencia o imposibilidad de recibir
4.La corriente de entrada es demasiado pequeña o corriente limitada.
Respuesta: Trabajo inestable o sin salida
5.No debe haber ningún bloque de metal en el medio de la bobina del transceptor.
Respuesta:Daños o calor intenso
6.Las bobinas o dispositivos con parámetros de línea inconsistentes no se pueden reemplazar a voluntad
Respuesta:Daños o calor intenso
7.Incompatible, no universal con otros módulos.
Respuesta: No funciona ni está dañado
8.Los cables conectados a la fuente de alimentación y la salida no pueden ser demasiado delgados.
Respuesta: caída de voltaje o potencia insuficiente
