Descripción
Nombre del producto: kit de luces de marcha con chip simple CD4017 + NE555
Parámetros.
1. Tamaño del producto: 59 mm * 48 mm
2.Grosor del tablero: 1,6 mm
3.Voltaje de funcionamiento: DC3-12V
4.Material del tablero: placa estándar internacional RF-4, todas las almohadillas están estañadas, materiales ignífugos y anticaídas de alta resistencia, se pueden desmontar repetidamente.

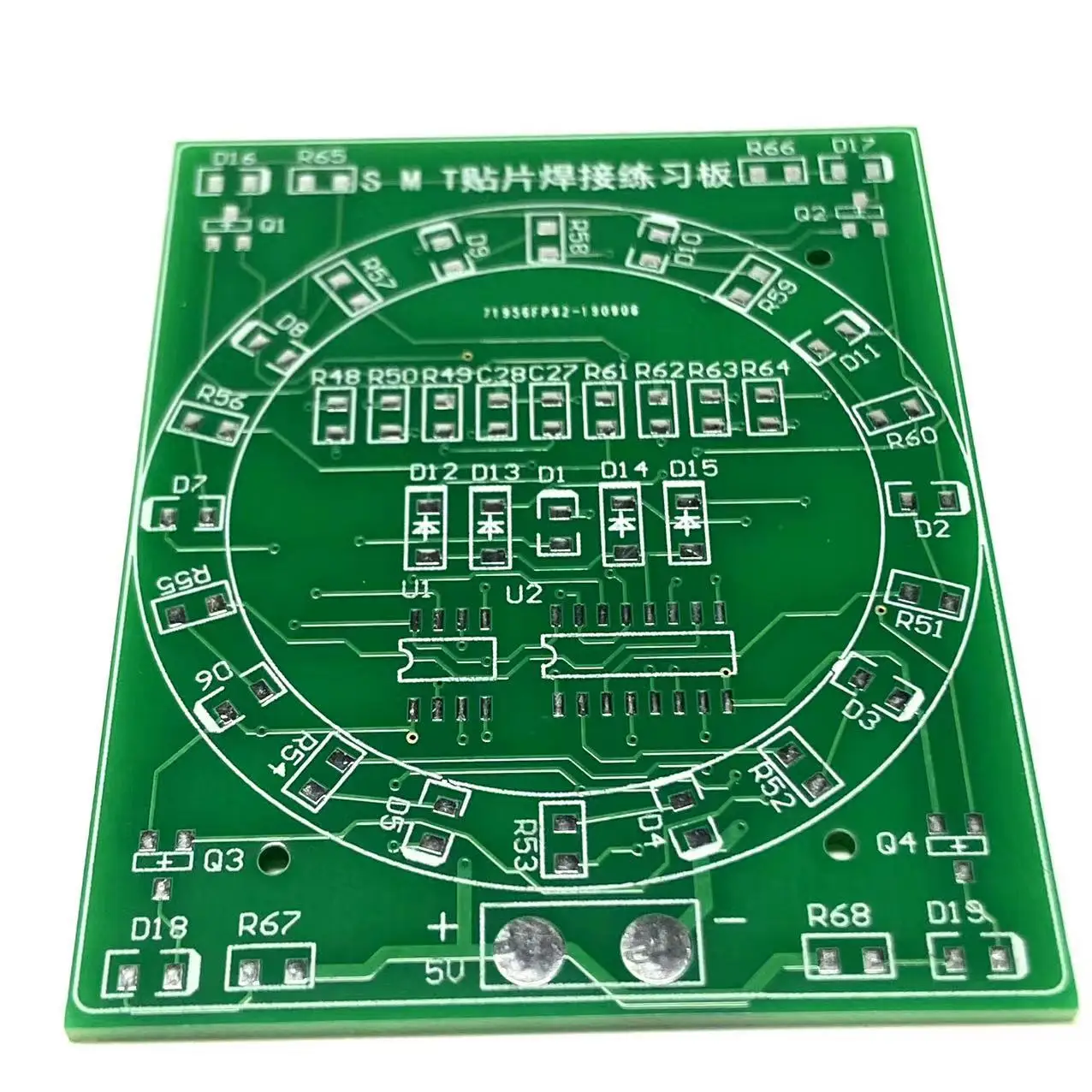

5.El frente de la placa PCB es el área de soldadura funcional, la parte posterior es el área de soldadura de práctica
6.El diseño de la línea es razonable, el uso de todos los componentes de chip convencionales

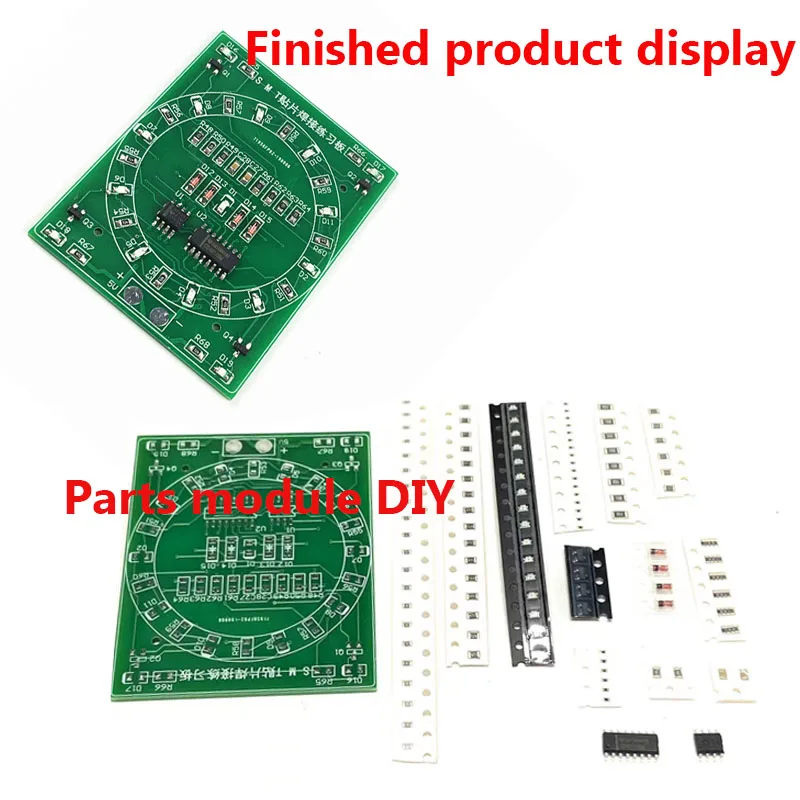

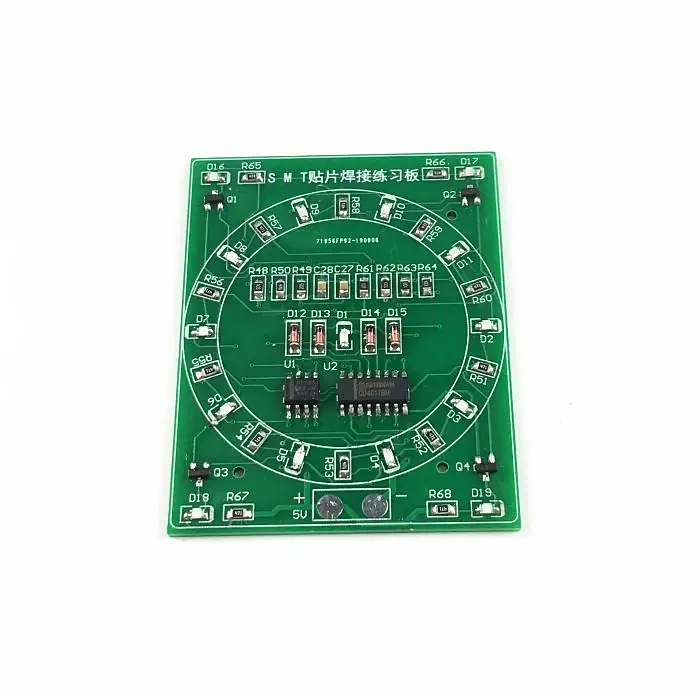

7.La parte frontal de todos los componentes se puede encender después del efecto de soldadura.

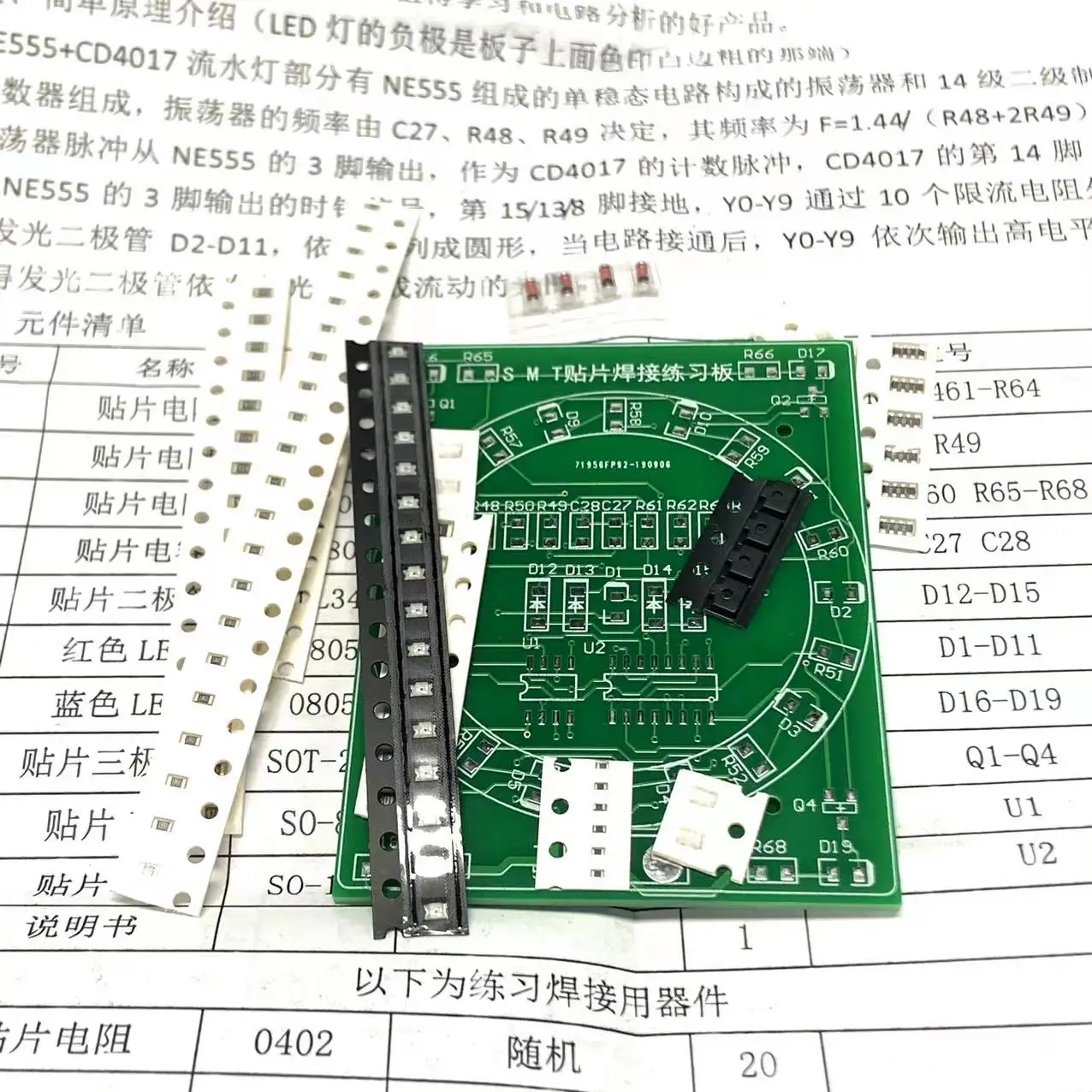

Cada kit viene con instrucciones impresas en papel, que incluyen una lista de componentes esquemáticos, principios de funcionamiento, etc.
Número de componentes: 102
Número de uniones de soldadura: 264
Cantidad de soldadura: 35cm
Tiempo de soldadura: unos 35 minutos (debido a los diferentes niveles de cada persona, este tiempo es sólo una estimación aproximada)

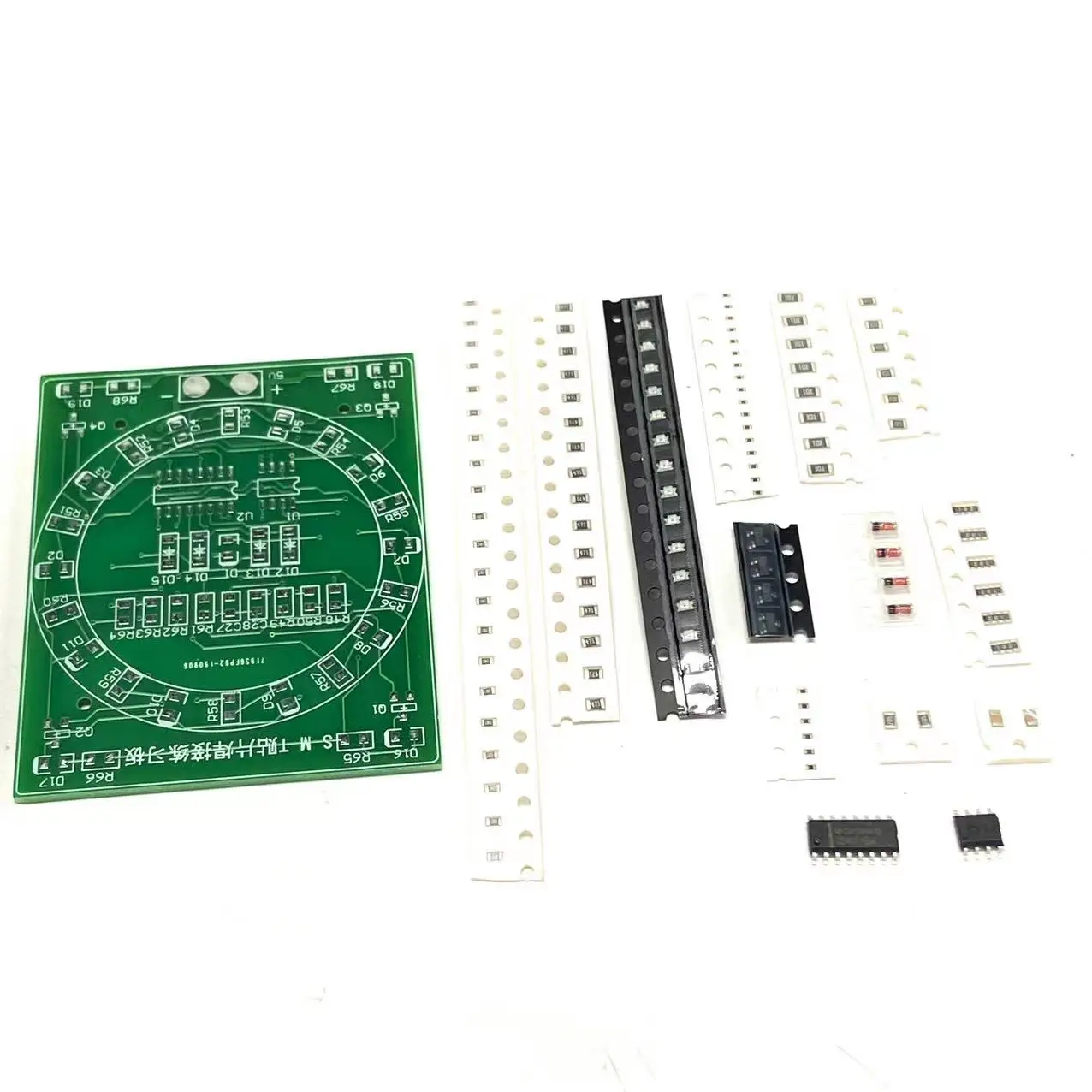

NE555 + CD4017 kit de placa de práctica de soldadura de chip completo primario
IV.Descripción del producto
Productos desarrollados por muestreo de habilidades de ensamblaje y transferencia súper electrónica, la mayoría de los productos electrónicos actuales se basan en componentes SMD, la soldadura y el ensamblaje de un producto con éxito, se requiere tecnología de soldadura
El contacto de este kit de soldadura se compone de componentes del circuito de luz de marcha NE555 + CD4017 y componentes de piezas de soldadura de práctica.
El diseño utiliza el chip NE555, que se usa ampliamente en circuitos digitales, para formar un oscilador y controlar el diodo emisor de luz intermitente mediante CD4017, que es un buen producto que vale la pena aprender y analizar circuitos.
V. Introducción de principio simple (el terminal negativo de la luz LED es el extremo del borde blanco grueso de la impresión en color en el tablero)
La parte de la luz de marcha NE555 + CD4017 tiene NE555 compuesto por un circuito monoestable que consta de un oscilador y un contador serie de dos etapas de 14 etapas, la frecuencia del oscilador está determinada por C27, R48, R49, la frecuencia de F=1.441 (R48 + 2R49) Pulso oscilador XC27 de la salida de 3 pines del NE555, como el pulso de conteo CD4017.El terminal CLK del 14o pin del CD4017 está conectado a la salida de señal de reloj del tercer pin del NE55S, y el 15o/138o pin está conectado a tierra.YO-Y9 está conectado a 10 diodos emisores de luz D2-D11 a través de 10 resistencias limitadoras de corriente, que están dispuestas en un círculo a su vez, y cuando el circuito está encendido, YO-Y9 emite un alto nivel a su vez, lo que hace que el Los diodos emisores de luz brillan a su vez para formar una apertura fluida.

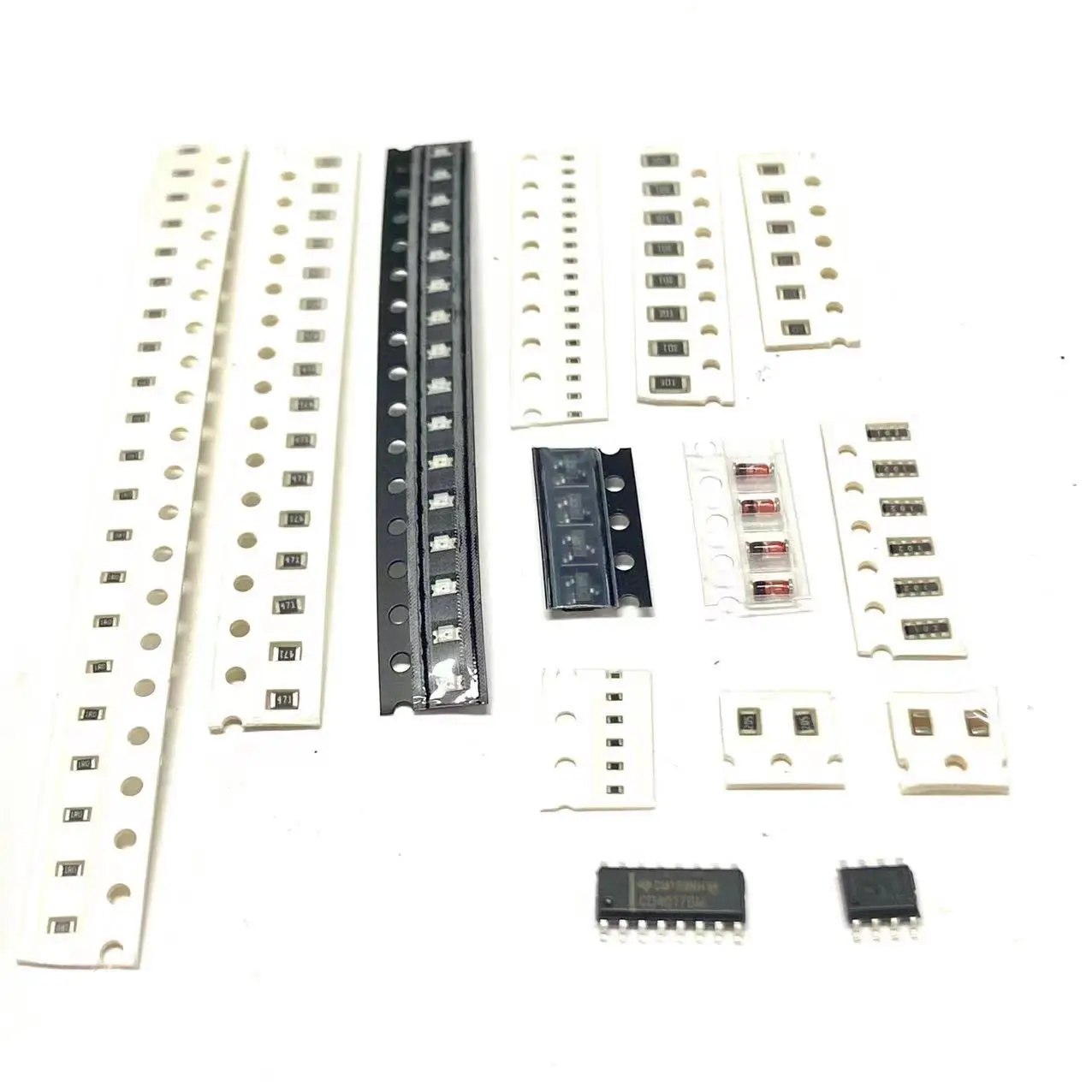

No.Nombre Paquete Especificación Cantidad Bit No.
1 Resistencia de chip 0805 10k 5 R48461-R64
2 Resistencia de chip 0805 2M 1 R49
Resistencia de chip 3 0805 470 ohmios 15 R50-R60 R65-R68
4 Condensador de chip 0805 0.luf 2 C27 C28
5 Diodo SMD LL34 IN4148 4 D12-D15
6 LED rojo 0805 LED 11 D1-D11
7 LED Azul 0805 LED 4 D16-D19
8 Triodo SMD SOT-23 S8050 4 Q1-Q4
9 Chip IC S0-8 NE555 1 U1
10 chips IC SO-16 CD4017 U2
11 Manual de instrucciones 1
Los siguientes dispositivos son para practicar soldadura.
1 Resistencia de chip 0402 aleatoria 20
2 0603 al azar 20
3 1206 aleatorios 8
4 Resistencia de chip 0603*4p Aleatoria 6
