Descripción:

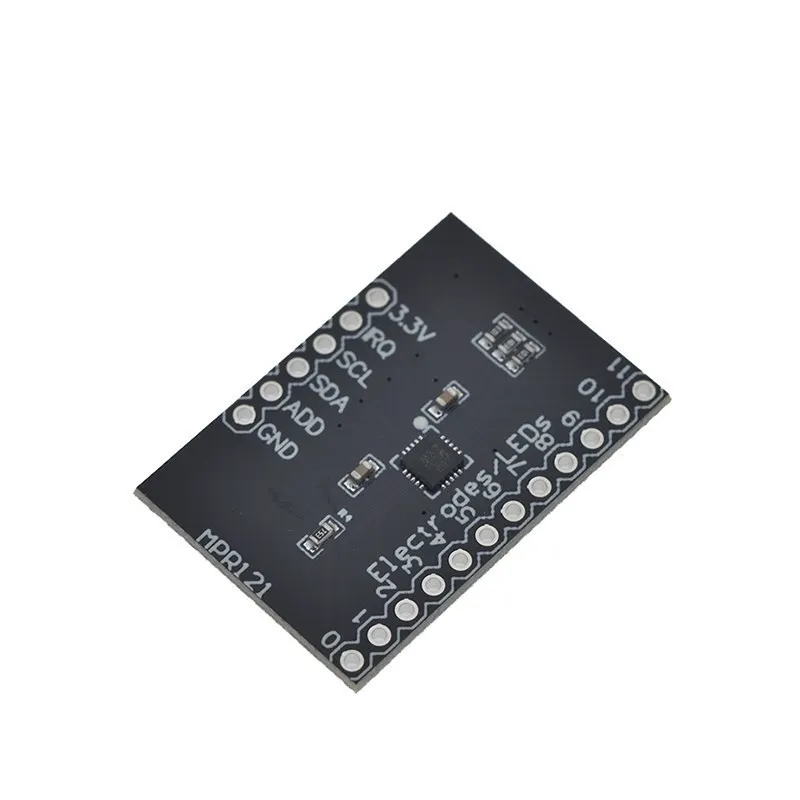

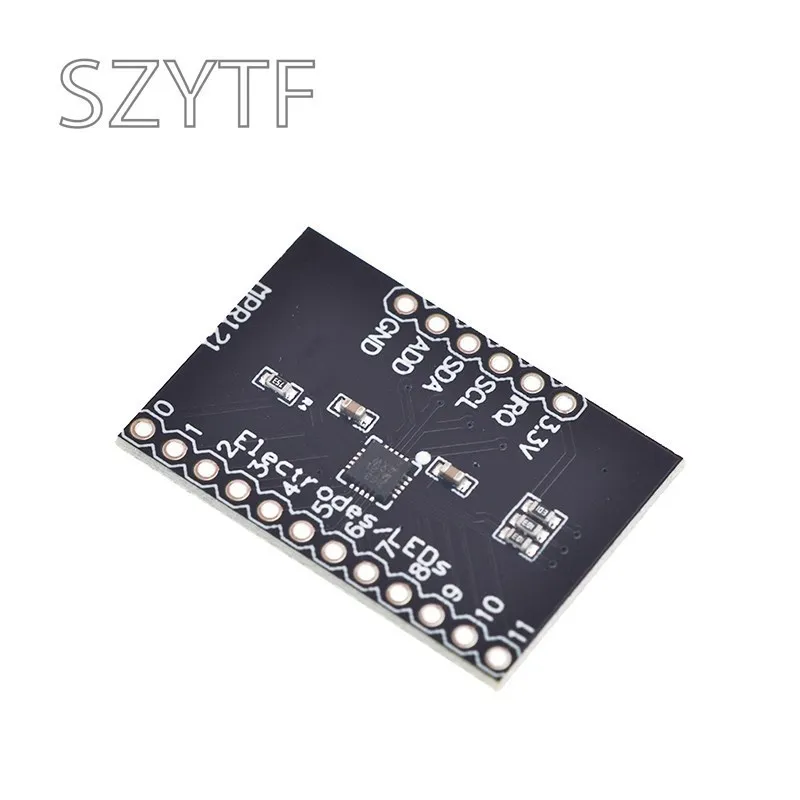

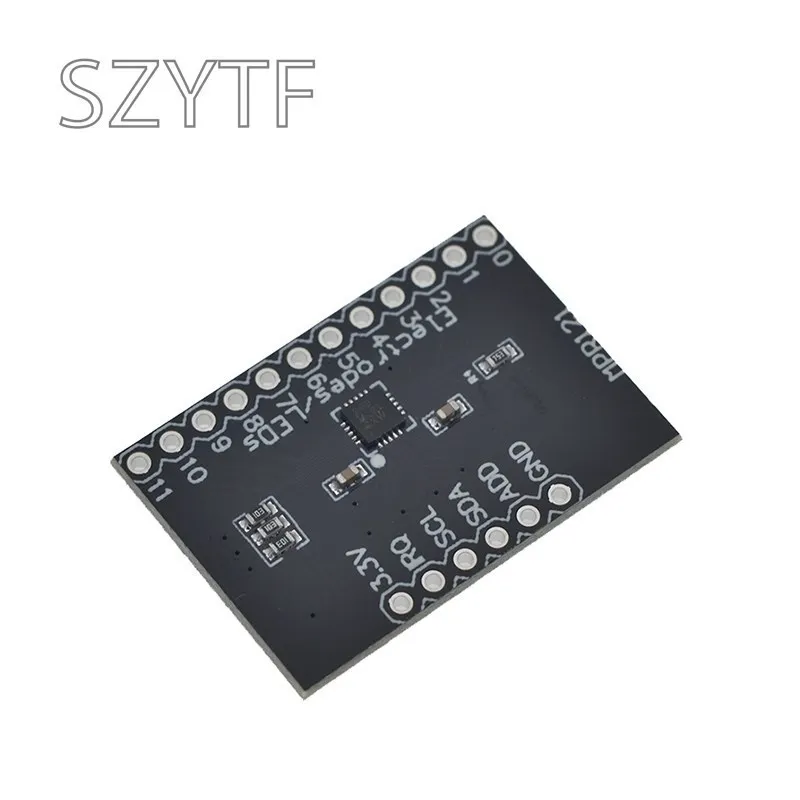

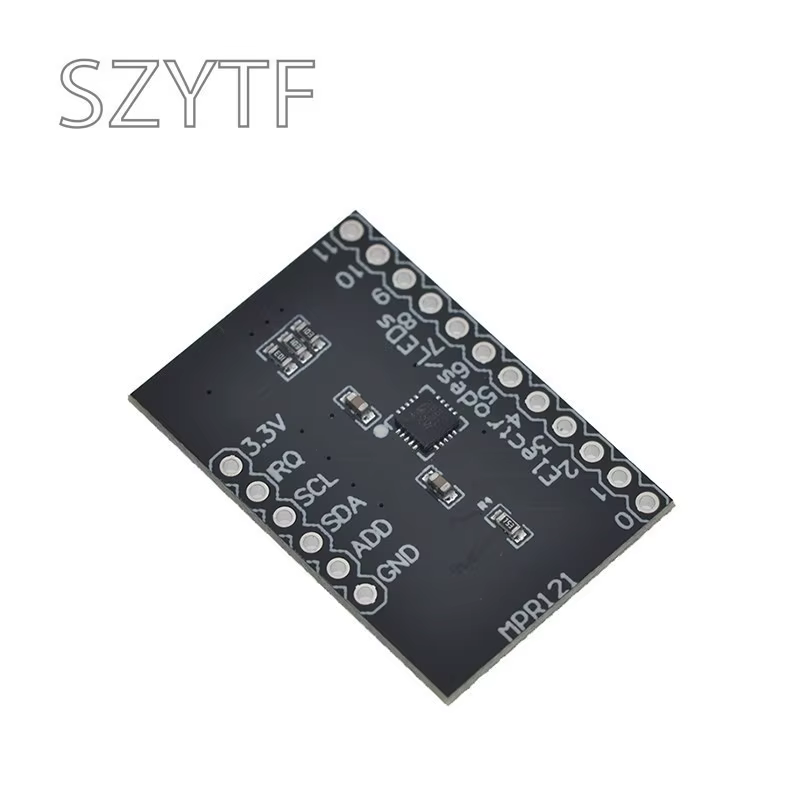

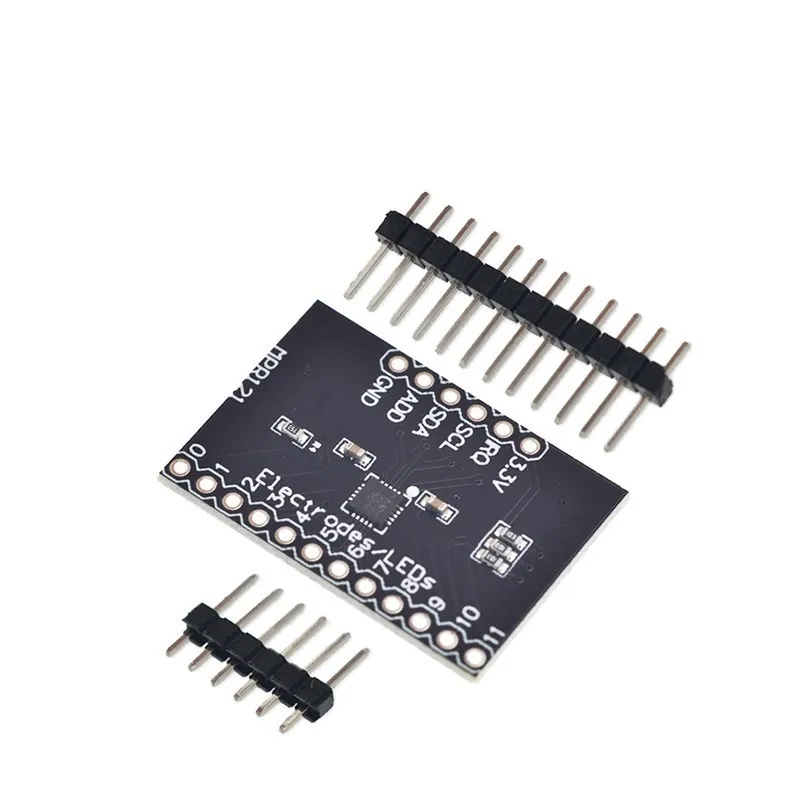

Esta es una placa innovadora para el mpr121qr2 de Freescale.El controlador de sensor táctil capacitivo MPR121 se acciona a través de una interfaz I2C.El chip puede controlar hasta doce electrodos, así como un treésimo electrodo simulado.El mpr121 también tiene ocho pines de accionamiento LED.Cuando estos pines no están configurados como electrodos, se pueden usar para accionar diodos emisores de luz.
Hay uno o cuatro atletas en la parte inferior de la tabla, todo lo cualSe establecen (cerrados) de forma predeterminada.Se agrega un puente de dirección al pin de tierra.En cierto, la dirección I2C predeterminada del chip será 0x5a.Si necesita cambiar la dirección del chip ( añadiendolo a un pin diferente cortocircuitando), asegúrese de abrir el puente primero.El puente conecta SCL y SDA e interrumpe la resistencia pull-up del pin 10K.Si no necesita una resistencia pull-up, puede abrir el puente cortando rastros.
No hay regulación en la placa, por lo que el voltaje proporcionado debe estar entre 2,5 y 3,6 VCC. El pin VREG está conectado a tierra a través de un condensador de 0,1 uF, lo que significa que la conexión, a menos que modifique la placa, no puede operar mpr121 (1,71-2.75 vdc) en modo de bajo voltaje de suministro.
