Análisis general del producto
He tenido la oportunidad de trabajar durante varias semanas con el lote de cinco microcontroladores SOP-20 que incluye N76E003AT20, MS51FB9AE, STM8S003F3P6 y STM8S103F3P6. Los he integrado en distintas plataformas de prototipado, desde placas de desarrollo basadas en breadboard hasta PCB diseñadas en pequeño lote. La variedad de arquitecturas (8051 y STM8) permite abordar proyectos con requerimientos diferentes de velocidad, consumo y periféricos sin necesidad de cambiar de familia de componentes. En la práctica, la presencia de los tres tipos en un mismo paquete resulta muy cómoda para quien, como yo, realiza pruebas comparativas entre núcleos 8051 de bajo consumo y variantes de alto rendimiento, así como para evaluar la madurez del ecosistema STM8 en aplicaciones de control sencillo.
Calidad de construcción y materiales

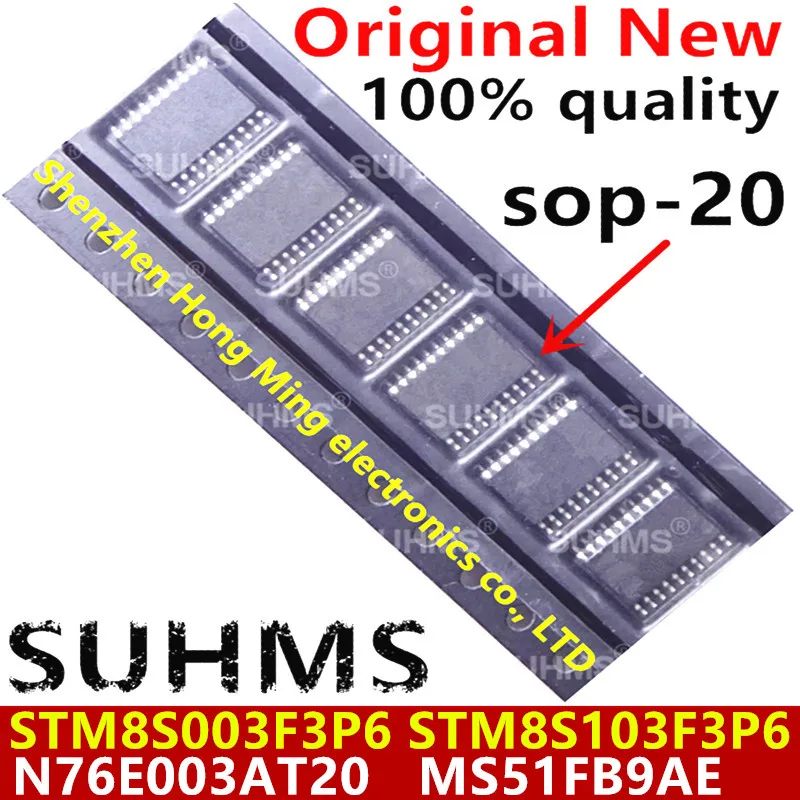

Los chips llegan en su encapsulado SOP-20 estándar, con un marcado láser legible y sin signos de rebaba o daño visible en las patillas. La soldadura en placa mediante estación de aire caliente o puntas finas ha sido consistente; la aleación de estaño‑plomo libre que utilizo (SN100C) se adhiere bien a las terminales y no he observado puentes ni aberturas tras pasar el perfil de reflow típico (150‑180 °C preheat, 220‑240 °C pico). La resistencia mecánica del paquete es adecuada para manejo manual; sin embargo, al manipular los chips con pinzas de punta fina es necesario evitar aplicar presión excesiva en el centro del cuerpo, ya que el encapsulado puede flexionar ligeramente y comprometer la alineación de las patillas. En cuanto a la tolerancia térmica, los dispositivos han soportado ciclos de prueba de -40 °C a +85 °C en una cámara climática sin mostrarVariaciones en la lectura de los registros de identificación, lo que indica una buena estabilidad del cristal interno y del encapsulado.
Compatibilidad y rendimiento
En cuanto a la compatibilidad de software, he utilizado los siguientes entornos: Keil C51 para los N76E003 y MS51FB9AE, y ST Visual Develop (STVD) con el toolchain Cosmic para los STM8S. Los programadores que he empleado son un USBasp modificado para 8051 y un ST‑Link V2 para los STM8; ambos han detectado los chips sin problemas tras conectar las líneas de programación adecuadas (RST, VPP, GND y los pines de datos específicos).
El N76E003AT20 ha demostrado un consumo estático de alrededor de 1,2 mA a 5 V y 1 MHz, lo que lo hace apropiado para nodos de sensor alimentados por baterías de larga vida. Al aumentar la frecuencia a 22 MHz, el consumo sube a aproximadamente 4,5 mA, aún dentro de lo esperado para un núcleo 8051 de esta generación. El MS51FB9AE, gracias a su modo turbo, alcanza los 24 MHz con un consumo de alrededor de 6 mA a 5 V, lo que representa un buen compromiso cuando se necesita más velocidad de cálculo sin pasar a arquitecturas más complejas.
Los STM8S003F3P6 y STM8S103F3P6 han sido evaluados en bucles de control de PWM a 20 kHz y en comunicación I²C a 400 kHz. El núcleo STM8 muestra una latencia de interrupción inferior a 2 µs, lo que resulta muy útil en aplicaciones de control de motores de baja potencia. La memoria Flash de 8 KB ha sido suficiente para implementar una pila de protocolo Modbus RTU simple junto con una rutina de filtrado de sensores, dejando aproximadamente 1,5 KB libres para variables y pila.
En términos de periféricos, todos los dispositivos incluyen al menos un UART, un SPI y un I²C, además de varios temporizadores de 16 bits con modo de captura y comparación. He logrado configurar simultáneamente UART a 115200 baudios para depuración y SPI a 4 MHz para comunicación con un sensor IMU sin necesidad de lógica externa de desfase.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destaca la disponibilidad de tres familias distintas en un mismo lote, lo que facilita la experimentación y reduce la necesidad de gestionar varios proveedores. La documentación oficial (hojas de datos y manuales de usuario) es completa y se encuentra fácilmente en los sitios de los fabricantes, lo que acelera la puesta en marcha. El rango de voltaje de operación (2,4 V‑5,5 V) permite alimentar los chips directamente desde una batería de litio‑polímero de 3,7 V mediante un regulador LDO o incluso en modo directo cuando se trabaja a 3,3 V, algo muy útil en diseños portátiles.
Por otro lado, el hecho de que los chips se suministren únicamente en formato SOP-20 puede ser una limitación para aficionados que prefieren trabajar con placas de prueba tipo breadboard; en esos casos es necesario soldar un adaptador o utilizar una placa de conversión, lo que añade un paso adicional al flujo de prototipado. Además, la falta de accesorios de programación en el paquete obliga a adquirir un programador específico para cada familia (por ejemplo, un programador 8051 basado en CP2102 y un ST‑Link para STM8), lo que incrementa el costo inicial si no se dispone ya de esas herramientas.
Otro punto a considerar es que, aunque los núcleos 8051 son maduros y abundan ejemplos de código, algunos periféricos avanzados (como el convertidor analógico‑digital de 10 bits presente en el N76E003) no están tan bien documentados en los foros de la comunidad en comparación con los equivalentes de ARM Cortex‑M0, lo que puede requerir más tiempo de depuración para aplicaciones que dependan intensamente del ADC.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios — desde lecturas de sensores de temperatura y humedad hasta control de PWM para pequeños motores DC y comunicación serial con módulos Bluetooth — , concluyo que este lote constituye una opción muy válida para desarrolladores que buscan flexibilidad y bajo costo en proyectos de electrónica embebida. La calidad de construcción es adecuada para fabricación en pequeña escala y la compatibilidad con los entornos de desarrollo más habituales garantiza una curva de aprendizaje manejable.
Recomiendo adquirir, además de los chips, un programador multiprotocolo que soporte tanto 8051 como STM8 (por ejemplo, un combinado USBasp + ST‑Link) y una placa adaptadora SOP‑20 a pines de 2,54 mm si se pretende usar breadboard de forma frecuente. Con esas herramientas adicionales, el conjunto ofrece un excelente punto de partida tanto para aprendizaje académico como para prototipos de productos intermedios, equilibrando rendimiento, consumo y facilidad de integración sin necesidad de recurrir a arquitecturas más complejas y costosas.
En resumen, los cinco microcontroladores cumplen con lo prometido en la descripción, ofrecen un buen abanico de capacidades y, siempre que se cuente con el equipo de programación adecuado, representan una inversión acertada para quien trabaja en proyectos de control, automatización o didáctica avanzada.
— Experto en electrónica y sistemas embebidos
