Introducción

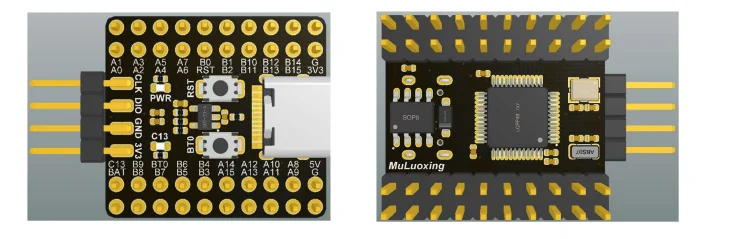

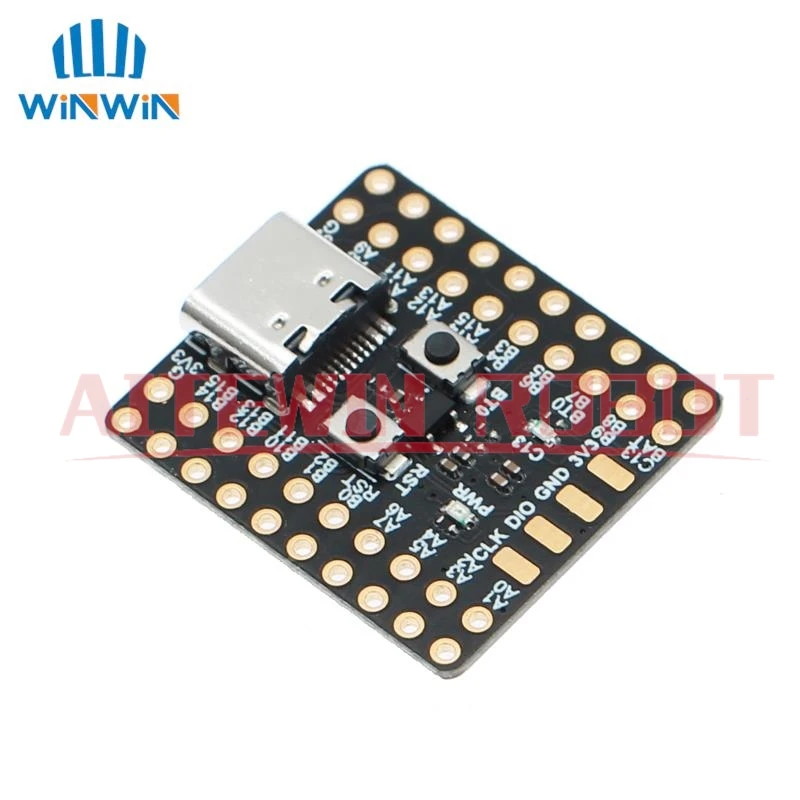

MINI32 diseña y fabrica placas base basadas en STM32F103C8T6, con un enfoque en puertos de pequeño volumen y
Transmisión de datos (puerto serie o USB), MINI32 puede descargar programas a través del puerto serie integrado. El volumen pequeño es el mismo que

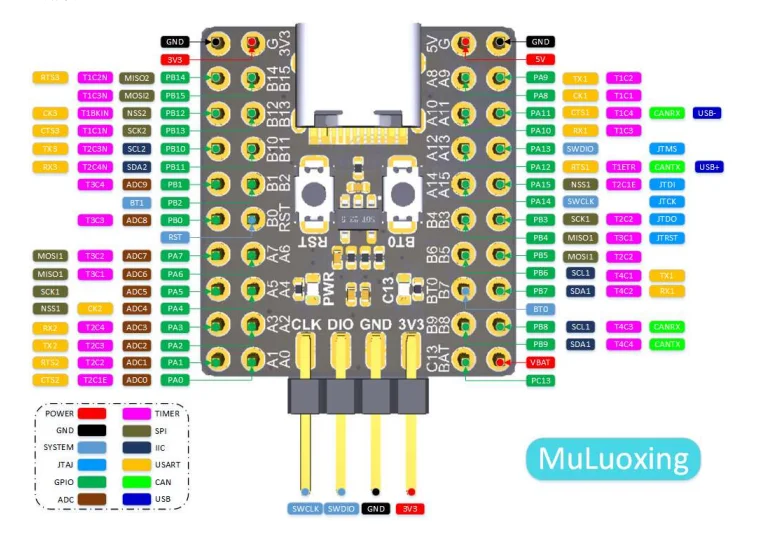

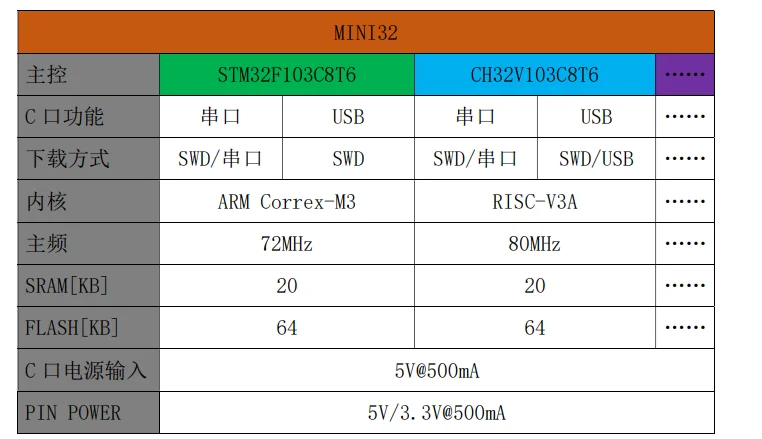

Saque todos los puertos IO a ambos lados de la fila de agujas y saque por separado el puerto de descarga SWD (ambos lados de la fila de agujas los puertos IO se sacan simultáneamente)
Aplicable a esquemas de control de volumen pequeños.
TYPE-C: elija entre entrada de alimentación y Puerto USB/serie (CH340N).
Tecla: RST (botón de Reinicio), BTO (botón de selección de modo de arranque).
LED: PWR (indicador de potencia), C13 (indicador de control de usuario), control PC13 LED negativo Extreme.
Tecla: RST (botón de Reinicio), BTO (botón de selección de modo de arranque).
LED: PWR (indicador de potencia), C13 (indicador de control de usuario), control PC13 LED negativo Extreme.
Nota: los chips compatibles de PIN a PIN son aplicables a esta placa base, no se limitan a una sola MCU, por ejemplo, los ejemplos incluyen GD32F103C8T6, CH32F103C8T6, AT32F103C8T6, etc. Por favor, haga todo lo posible cuando las condiciones lo permitan. Utilice MCU de producción nacional para la cantidad.

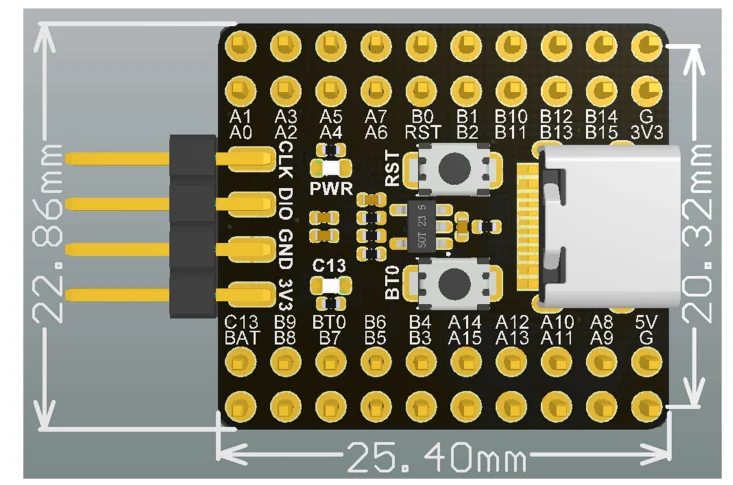

Dimensiones externas de PCB (excluyendo el puerto de descarga SWD): 25,40*22,86mm (2,54=100mil mm);Espaciado del PIN: 2,54mm;
La distancia entre las filas de agujas en ambos lados: 15,24mm (600mil) en el lado interior y 20,32mm (800mil) en el lado exterior.
Acerca de la selección de función de puerto

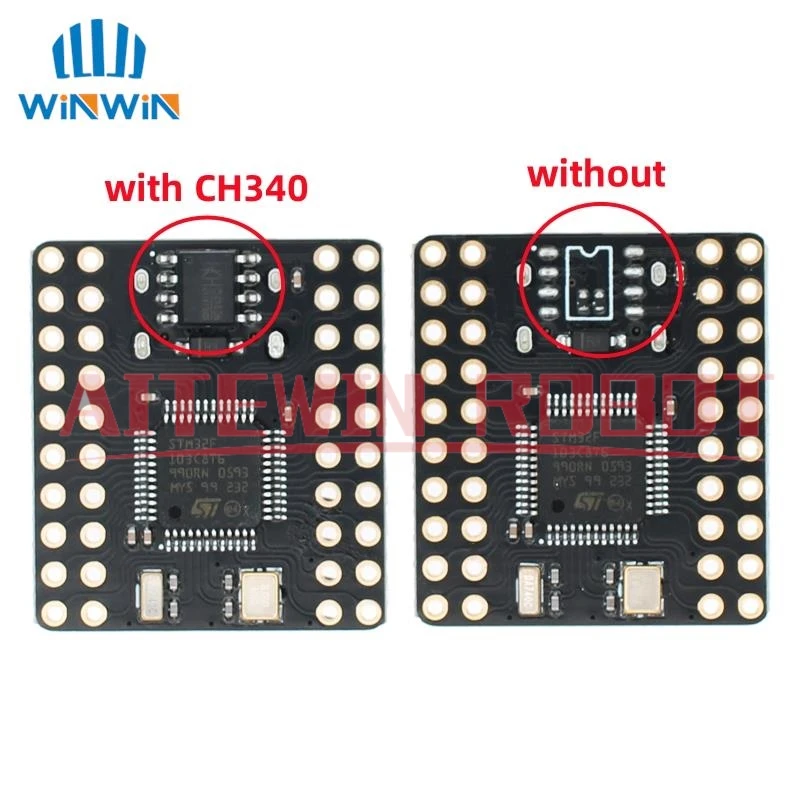

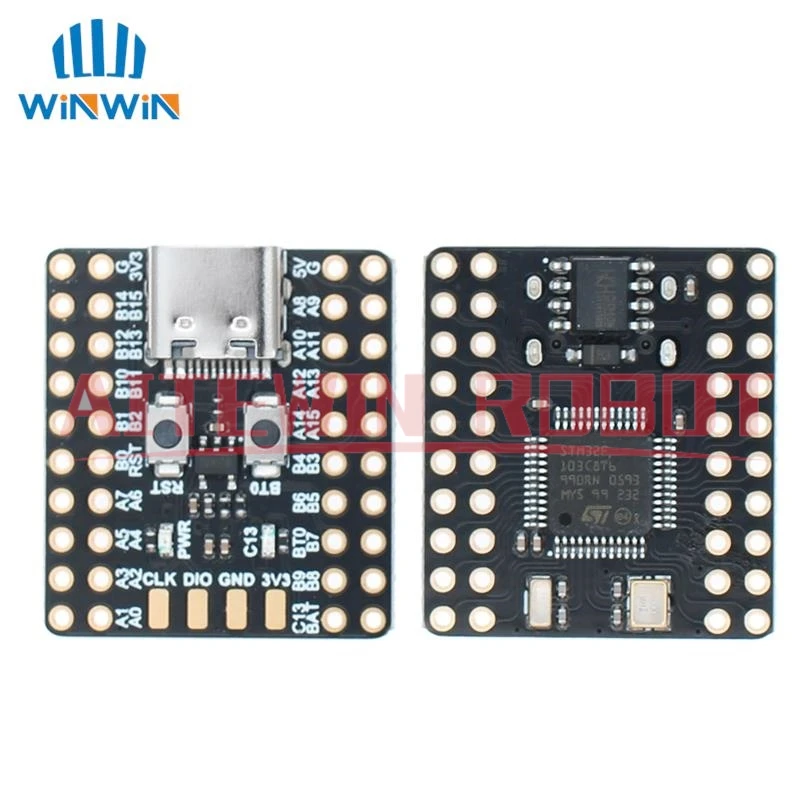

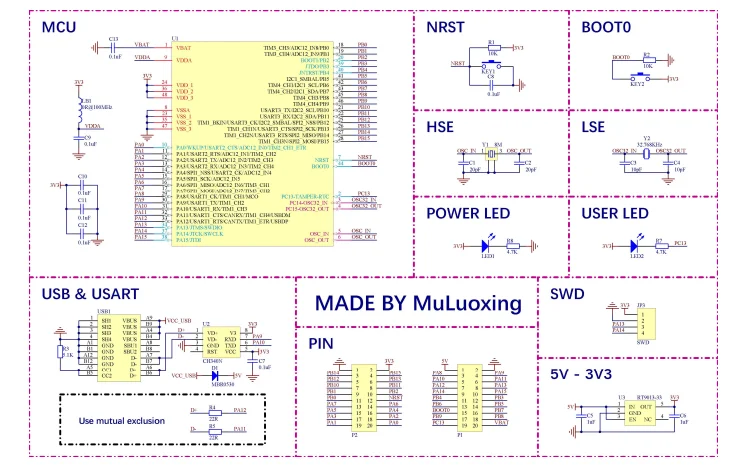

La placa base tiene un tamaño pequeño con un diseño de puerto único de un solo puerto, y las funciones del puerto USB y serial son opcionales y mutuamente excluyentes. Excluyendo el diseño, al soldar U2 (CH340N) Y sin soldar R4 y R5, el puerto C se utiliza como una función de comunicación en serie, al soldar R4 y R5 sin soldar U2. (CH340N), el puerto C se utiliza como función de comunicación USB.
Acerca del diseño de hardware del puerto CC del Puerto de la red de puertos de la red (2)
Tanto los pines CC1 como CC2 están suspendidos: solo el cable de datos USBA a se puede utilizar como fuente de alimentación.
Cortocircuite los pines CC1 y CC2 y baje la resistencia 5,1 K: Use la fuente de alimentación de carga rápida y el núcleo EMARK simultáneamente
El cable de datos de doble puerto C del chip no se alimentará y todas las demás configuraciones se pueden alimentar normalmente.
Los pines CC1 y CC2 bajan las resistencias de 5,1 K respectivamente: diseño estándar, ambos se pueden alimentar, uso recomendado.
Nota: El diseño real debe tener en cuenta factores como el diseño de PCB, los escenarios de uso y los costos. Por favor, diseñe según sus necesidades.

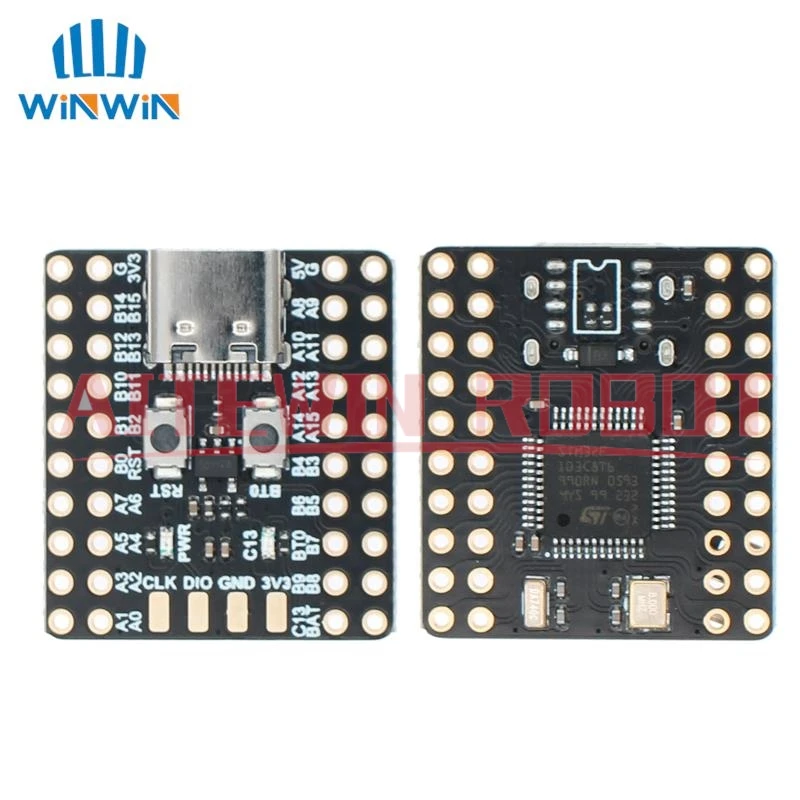

La placa base tiene un tamaño pequeño con un diseño de puerto único de un solo puerto, y las funciones del puerto USB y serial son opcionales y mutuamente excluyentes. Excluyendo el diseño, al soldar U2 (CH340N) Y sin soldar R4 y R5, el puerto C se utiliza como una función de comunicación en serie, al soldar R4 y R5 sin soldar U2. (CH340N), el puerto C se utiliza como función de comunicación USB.
Acerca del diseño de hardware del puerto CC del Puerto de la red de puertos de la red (2)
Tanto los pines CC1 como CC2 están suspendidos: solo el cable de datos USBA a se puede utilizar como fuente de alimentación.
Cortocircuite los pines CC1 y CC2 y baje la resistencia 5,1 K: Use la fuente de alimentación de carga rápida y el núcleo EMARK simultáneamente
El cable de datos de doble puerto C del chip no se alimentará y todas las demás configuraciones se pueden alimentar normalmente.
Los pines CC1 y CC2 bajan las resistencias de 5,1 K respectivamente: diseño estándar, ambos se pueden alimentar, uso recomendado.
Nota: El diseño real debe tener en cuenta factores como el diseño de PCB, los escenarios de uso y los costos. Por favor, diseñe según sus necesidades.
Acerca de la descarga del puerto serie
Entrar en modo BOOT:
Entrada caliente: Mantenga presionados los botones de reinicio y arranque simultáneamente, primero suelte el botón de Reinicio durante aproximadamente 1 segundo, luego suelte el botón de arranque
Presione el botón para entrar en el modo de descarga BOOT.
Entrada en frío: Mantenga presionado el botón de arranque, luego conecte la alimentación USB durante aproximadamente 1 segundo, luego suelte el botón de arranque para entrar
Modo de descarga BOOT.

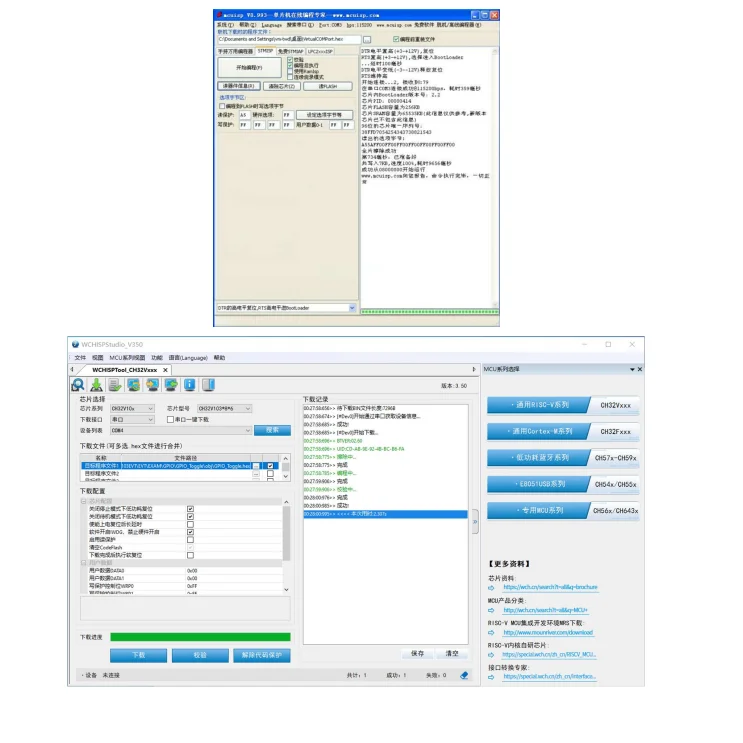

Interfaz de descarga de puerto serie STM32/CH32:
Entrar en modo BOOT:
Entrada caliente: Mantenga presionados los botones de reinicio y arranque simultáneamente, primero suelte el botón de Reinicio durante aproximadamente 1 segundo, luego suelte el botón de arranque
Presione el botón para entrar en el modo de descarga BOOT.
Entrada en frío: Mantenga presionado el botón de arranque, luego conecte la alimentación USB durante aproximadamente 1 segundo, luego suelte el botón de arranque para entrar
Modo de descarga BOOT.
Interfaz de descarga de puerto serie STM32/CH32:
