Descripción

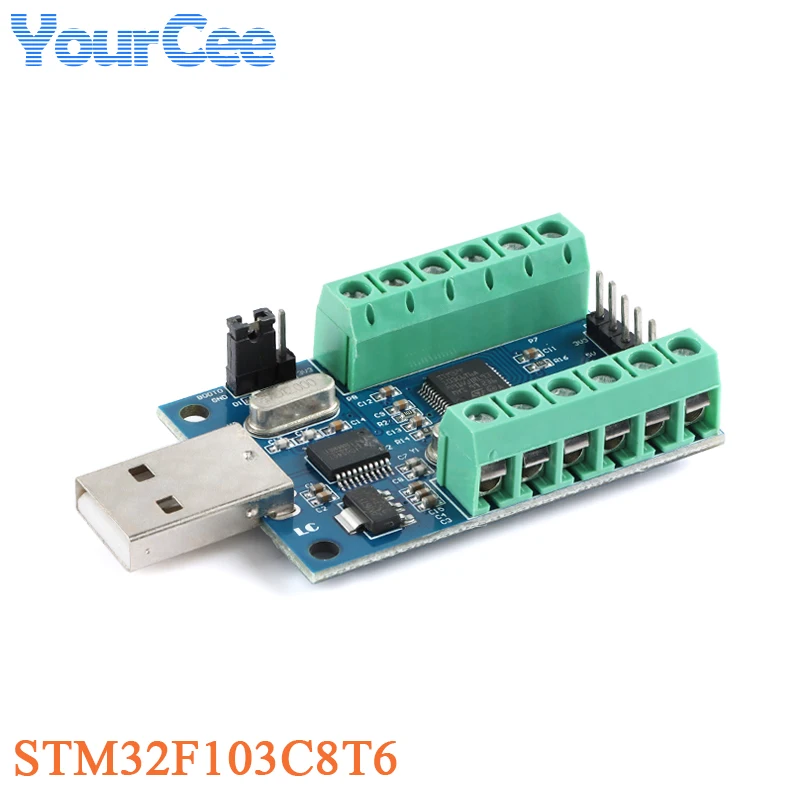

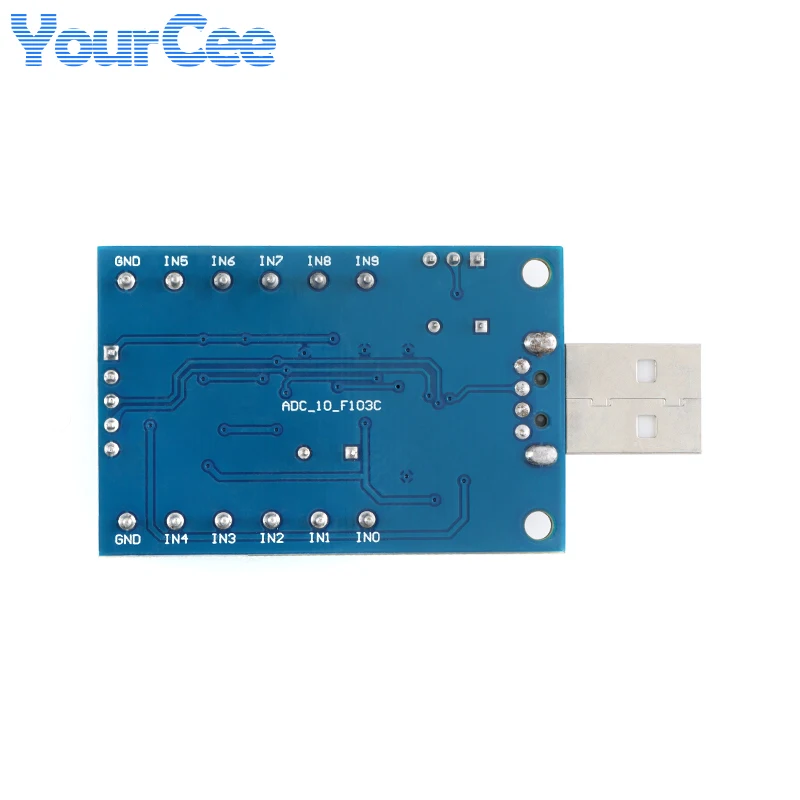

STM32F103C8T6 interfaz USB 10 canales 12Bit AD muestreo adquisición de datos STM32 UART módulo ADC de comunicación
Característica del productoEl módulo ADC de 10 canales utiliza los recursos ADC internos de 10 canales de la serie STM32F103 como núcleo de muestreo y transfiere los datos de muestreo adquiridos a la memoria interna a través del STM32 para reducir la carga de la CPU y mejorar la estabilidad del muestreo AD.Precisión, mientras que el chip USB a puerto serie integrado puede transferir datos a la computadora host.Parámetro del productoChip maestro STM32F103C8T6 integradoPuerto serie CH340 integrado a chip USB, fácil visualización de los resultados del muestreo AD en la PC a través del puerto USBInterfaz de comunicación serie UART reservada, se puede conectar a MCUCanal de entrada analógica, entrada de un solo extremo de 10 canalesRango de entrada de voltaje de muestreo: 0 ~ 3,3 VVoltaje de alimentación: 5V/3,3VResolución: 12 bits (4096)Tamaño del tablero: 50*33mmInstrucciones de uso

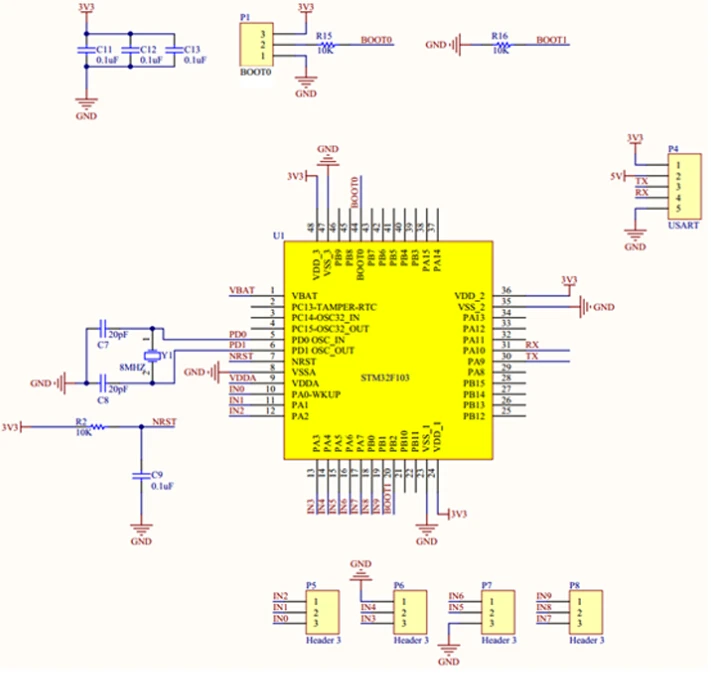

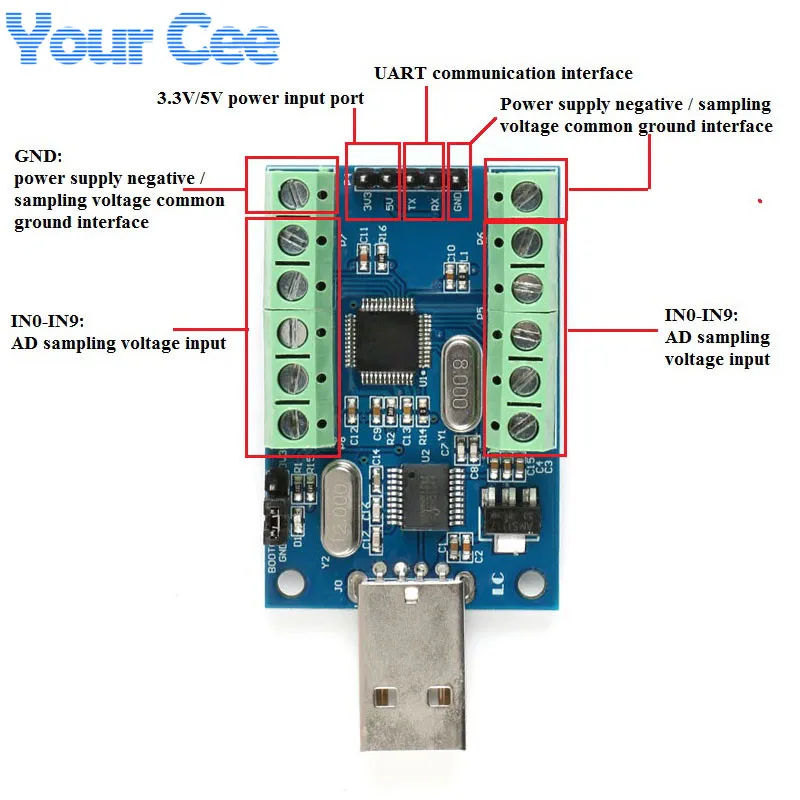

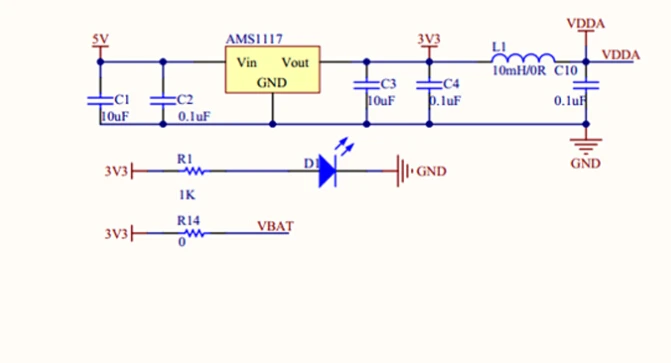

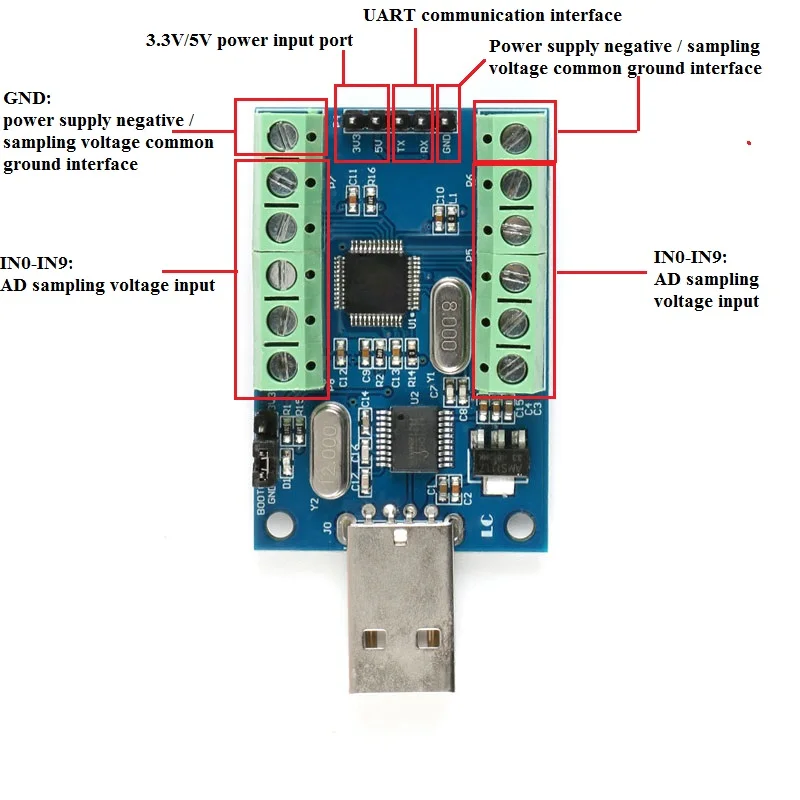

Instale el controlador CH340 del chip USB al puerto serie, conecte el módulo a la computadora, IN0-IN9 está conectado al voltaje de muestreo positivo, GND está conectado al voltaje de muestreo negativo (es decir, procesamiento común), abra el asistente de depuración en serie, seleccione el puerto COM correcto y la velocidad en baudios (115200), puede ver el resultado del muestreo AD, el resultado del muestreo se actualiza una vez cada 500 ms, el cliente puede modificar este tiempo según el código fuente.
Si desea utilizar la MCU externa para obtener los datos de muestreo directamente, puede conectar 3,3 V, RX, TX y GND de la MCU a los 3,3 V, TX, RX y GND del módulo.Por supuesto, está bien suministrar el módulo con 5V.El protocolo de transferencia de datos se puede encontrar mirando el código fuente.
Si el cliente desea modificar el código fuente, vuelva a programar el programa.

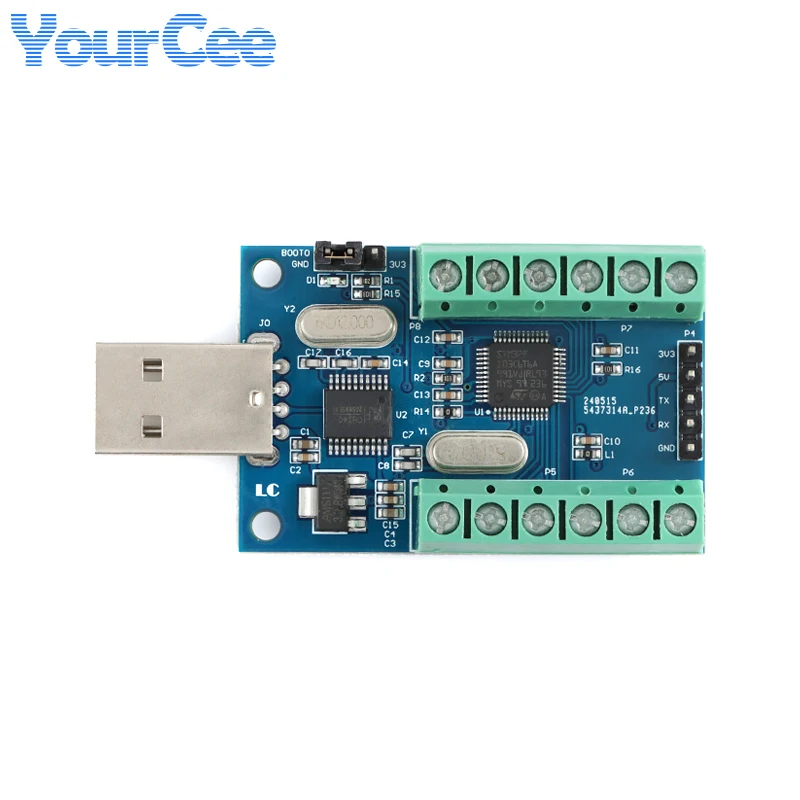

El método es el siguiente: inserte el módulo en el puerto USB de la computadora, inserte la tapa del puente en el módulo hasta el extremo 3V3 (tenga en cuenta que debe volver a conectarse a GND una vez completada la programación), abra el software de programación FlyMcu, abra el archivo hexagonal, configure el número de puerto y agite.Para los parámetros relevantes como la tasa especial, haga clic en "Inicio de programación", luego use las pinzas para sujetar los dos extremos del condensador C9 (equivalente a restablecer).
Los terminales de entrada de voltaje de muestreo IN0-IN9 se pueden conectar o solo parcialmente.Cuando un cierto canal no tiene entrada de voltaje de muestreo, la salida del canal es un valor aleatorio y el puerto no utilizado también se puede modificar solo como un puerto de E/S normal.
El voltaje utilizado no debe exceder los 3,3 V, de lo contrario existe la posibilidad de dañar el chip.
