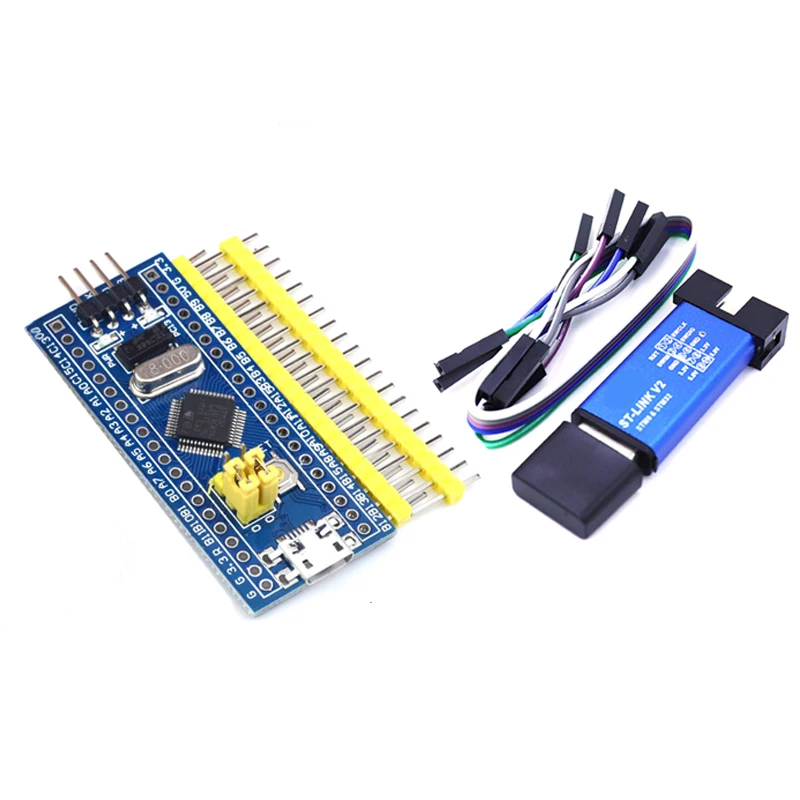

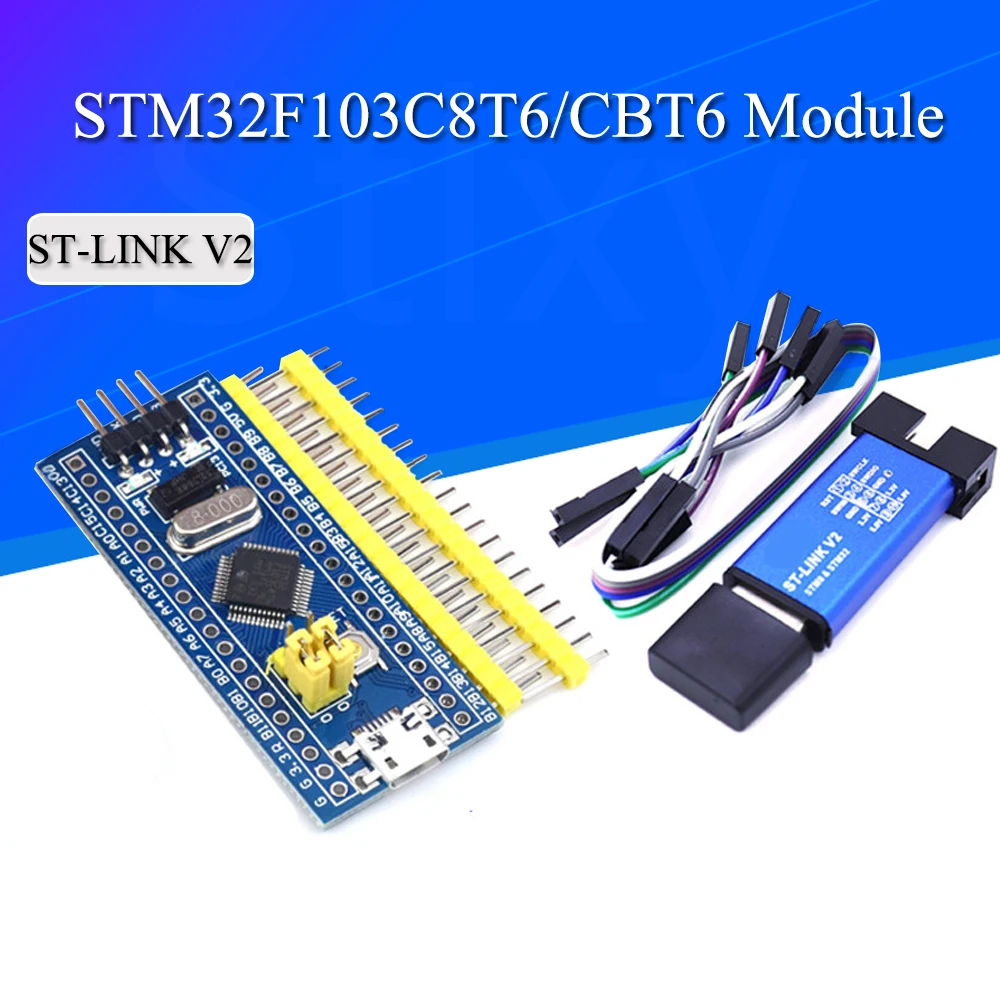

STM32F103C8T6 ARM STM32 Módulo de placa de desarrollo de sistema mínimo para Arduino DIY Kit st-link V2 Mini STM8 Simulador de descarga

Name: STM32F103C8T6 ARM STM32 Módulo de placa de desarrollo de sistema mínimo para Arduino DIY Kit st-link V2 Mini STM8 Simulador de descarga
Brand: Stlxy
SKU: 440614
Price: 2.19 EUR
Availability: InStock
Rating: 4.9 (8 reviews)

8 opiniones

En Stock

2,19 €

Comprar ahora

Con la garantía de

Color

43 unidades vendidas

Última actualización: 2026-01-30T00:07:47.211Z

Descripción

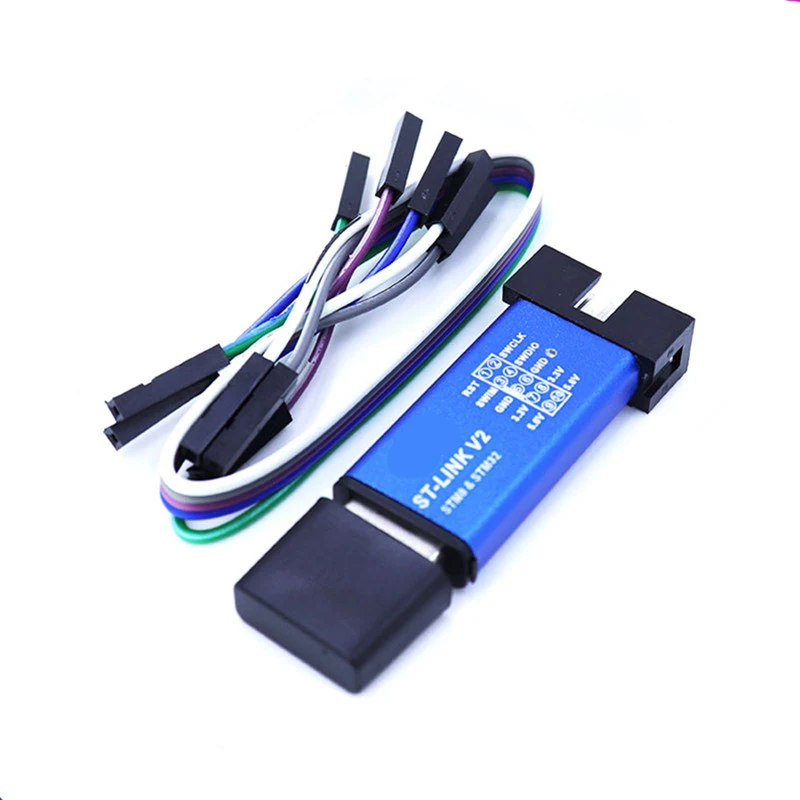

2000 V2(El producto tiene una variedad de colores de concha. Color de envío aleatorio)ST-Link V2 Mini STM8 Simulador AbajoCarga1. Admite la gama completa de depuración de interfaz STM32 SWD, interfaz simple (incluida la fuente de alimentación), velocidad de 4 líneas, trabajo estable; ¡La carcasa de definición de interfaz se dirige directamente! ¡No necesita leer las instrucciones! 2, admite todas las series STM8 SWIM descarga depuración (entorno de desarrollo común como IAR, STVD, etc.). La versión de software compatible es la siguiente: ST - LINK Utility 2,0 y superior STVD 2 y superior STVP 3.2.3 y superior IAR EWARM V6.20 y superior IAR EWSTM8 V1.30 y superior KEIL RVMDK V4.21 y superior 3. Admite la actualización de firmware automáticamente, para garantizar que el producto de la empresa ST sea compatible. Cuando salen, el firmware se ha actualizado al último V2. El J17. S4.4. ¡Aumenta la potencia de salida de 5 V, la salida puede proteger el puerto de E/S, sin miedo a que el error cause daños de ST - LINK V2!5. Interfaz fácil de usar Chapado en cobre puro 2,54 cuerno espaciado, con línea DuPont de 20 cm, puede tratar con diferentes secuencias de línea de tablero de destino, conexión flexible; 6. Utilice la carcasa de aleación de aluminio del disco U para proteger la placa base, conveniente de llevar, sin miedo a la electricidad estática, sin miedo a las caídas.

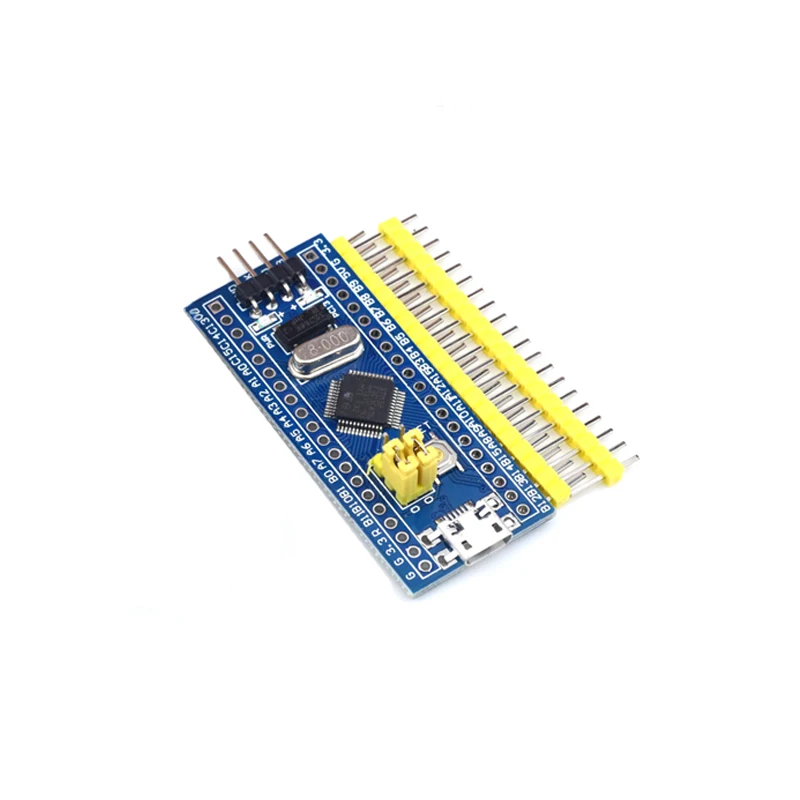

STM32F103C8T6 ARM STM32 Módulo DE PLACA DE DESARROLLO DE SISTEMA mínimo para Arduino

Este es un chip de núcleo basado en la placa de núcleo CS32F103C8T6 ARM, las características son las siguientes: 1, la placa basada en el circuito MCU más básico, circuito de cristal 8M y 32768, circuito de alimentación USB. 2. La placa central está dividida en dos filas que conducen a todos los puertos de E/S. 3. Con interfaz de descarga de depuración de simulación SWD, simple y conveniente, velocidad de depuración. 4, el uso de la interfaz Mirco USB, puede hacer comunicación USB y fuente de alimentación, interfaz USB, compatible con la interfaz de cargador de teléfono móvil Andrews ordinaria. 6, marca Epson de cristal RTC, fácil de iniciar, más estable. 7, con doble pin, Pero el PIN no suelda por defecto, el usuario puede elegir su propia dirección de soldadura según sus propios escenarios de aplicación. Si se requiere soldadura, comuníqueselo al propietario. Keil se puede utilizar para compilar, compilador IAR, se puede descargar a través de los procedimientos J-Link o USART1, los procedimientos son el propietario y los procedimientos de depuración, si hay problemas pueden consultar al propietario.

Descripción del chip:

1, 32F103C8T6Tipo de paquete: LQFP; Número de pines: 48; Núcleo:; Frecuencia de funcionamiento: 72MHz; Recursos de almacenamiento: 64K Byte Flash, 20KByte SRAM; Recursos de interfaz: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x puertos de E/S, conversión analógica a digital: 2x ADC (12 bits/16 canales) Temporizadores: 3 temporizadores generales y 1 descarga avanzada de timerDebug: Admite interfaz de depuración JTAG / SWD para descargar, compatible con IAP.2, RT9193: Chip regulador de 3,3 V, salida máxima de 300mA .

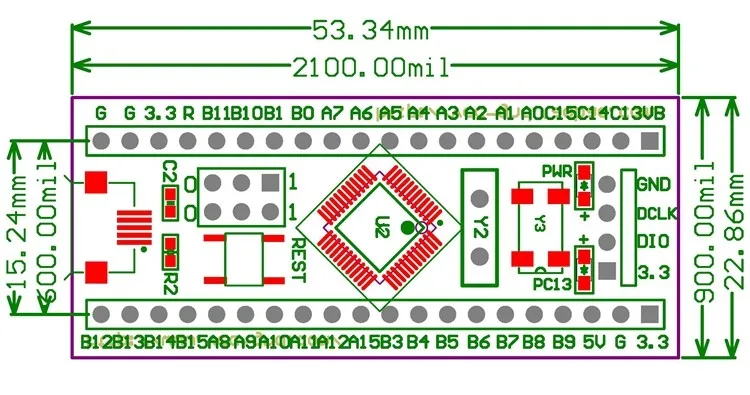

Descripción de la interfaz:

1, interfaz SWD: soporte para simulación, descarga y depuración. 2, interfaz Mirco USB: fuente de alimentación y comunicación USB, no admite descargas. 3, interfaz USART1: USART1 se puede utilizar para descargar el programa, o utilizar USART1 PARA LA comunicación.4, interfaz de PIN MCU: conduce todos los pines de puerto de E/S, Fácil de conectar con periféricos. Interfaz de entrada y salida de alimentación de 5, 5V y 3,3 V: comúnmente utilizada en fuente de alimentación externa, o con otros módulos para tratamiento de tierra común

Descripción de otros dispositivos:

1, LED de potencia (PWR): estado del indicador de potencia, puede determinar si la fuente de alimentación es estable. 2, el LED del usuario (PC13): para facilitar la prueba de salida de E/S o indicar el programa en ejecución.3, comience a saltar y elija el modo de programación: (1, la memoria flash del usuario 2, SRAM 3, Memoria del sistema).4, botón de Reinicio: chip de reinicio para el programa de usuario. 5, 8M Cristal: la frecuencia se puede configurar para que el sistema funcione a 72MHz.6,32. Cristal de 768KHz: disponible para RTC incorporado o para calibración.
