Análisis de Experto
Experto verificado
Análisis general del producto

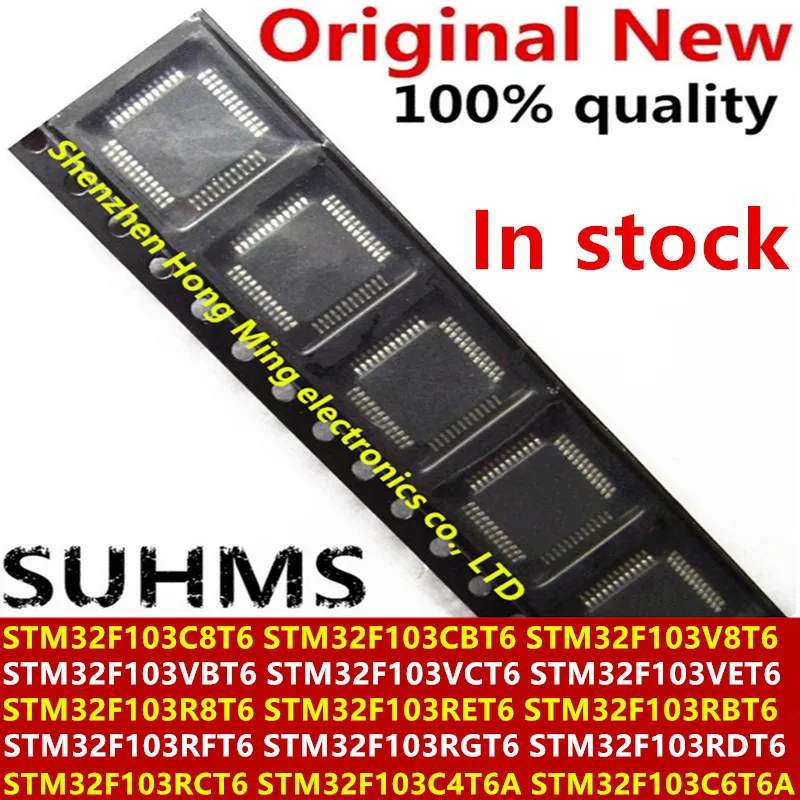

Los microcontroladores STM32F103 forman parte de la familia STM32 de STMicroelectronics, basados en un núcleo ARM Cortex-M3 de 32 bits y capaces de operar hasta 72 MHz. En la descripción se destacan variantes como el STM32F103C6T6A, STM32F103C8T6, STM32F103RFT6 y STM32F103RGT6, cada una con diferentes capacidades de memoria y configuración de pines. En conjunto, ofrecen un equilibrio entre rendimiento, consumo y coste para proyectos de electrónica embebida, desde prototipos educativos hasta soluciones industriales básicas. La presencia de memoria flash que oscila entre 32 KB y 512 KB, así como periféricos integrados como ADC de 12 bits y buses de comunicación (UART, SPI, I2C) facilita la implementación de sensores, actuadores y controladores sin depender de componentes externos para funciones clave. Los modelos con sufijo "T6" introducen un USB nativo, mientras que los "C6" básicos no lo incorporan. Esta distinción es determinante para proyectos que requieren conectividad USB directa.
Calidad de construcción y materiales
La serie se ofrece en distintos encapsulados, con formats comunes como LQFP-48 para la familia “C” y LQFP-64 para la familia “R” u otros paquetes según la variante. Esta diversidad facilita desde diseños compactos hasta placas con mayor margen de pines para expansión. La diferencia de memoria y de pines entre modelos implica elegir con detalle según las necesidades del proyecto: mayor flash para firmware más extenso o más pines para entradas/salidas y periféricos adicionales. En términos de robustez, la arquitectura Cortex-M3 y las unidades periféricas integradas suelen ser suficientemente maduras para aplicaciones de automatización y control, siempre que se respeten las recomendaciones de diseño de ST (fontes de alimentación, desacoplamientos, protección de ESD). La tensión de trabajo de 2.0 V a 3.6 V ofrece flexibilidad para sistemas alimentados por batería, aunque la tensión típica de uso en prototipos es 3.3 V, que suele simplificar el desarrollo y el acoplamiento con otros componentes.
Compatibilidad y rendimiento
- Rendimiento: núcleo ARM Cortex-M3 a hasta 72 MHz. Este rango es adecuado para tareas de control en tiempo real, lectura de sensores y manejo de comunicaciones básicas sin requerir sistemas más avanzados.
- Memoria y pines: la familia cubre variantes con 32 KB a 512 KB de flash, y diferentes conteos de pins según el encapsulado. Esta diversidad facilita migraciones entre modelos sin cambios estructurales drásticos en el diseño de PCB.
- Periféricos: ADC de 12 bits, temporizadores, y comunicaciones UART, SPI e I2C. En los modelos con sufijo "T6" se añade un controlador USB 2.0 full-speed nativo, lo que simplifica la conexión a PC, hubs USB o dispositivos USB básicos sin necesidad de controladoras externas. Los modelos "C6" no incorporan USB de forma nativa, lo que puede exigir soluciones externas si el proyecto lo requiere.
- Compatibilidad de desarrollo: la serie es compatible con la comunidad Arduino a través de STM32duino, lo que facilita la experimentación para usuarios que migran desde entornos educativos o prototipos a firmware más desarrollado. Esto favorece una curva de aprendizaje más suave, especialmente para prototipos y pruebas rápidas.
- Compatibilidad con clones: la descripción menciona que existen variantes pin a pin compatibles, lo que puede facilitar sustituciones en diseños existentes, siempre que se verifique la correspondencia de memoria y periféricos. En entornos profesionales, conviene confirmar integridad de evitar discrepancias de voltaje, temporizaciones o mapeos de pines entre proveedores.
Contextos de uso prácticos: en una placa de automatización doméstica, un STM32F103RGT6 podría gestionar un bus I2C para sensores ambientales, leer ADCs para capturar señales analógicas de proceso y comunicar datos a través de UART a un módulo de consola. En un prototipo de robot educativo, la variante con USB (T6) facilita la programación y depuración directa desde PC, mientras que la versión sin USB reduce costos en montajes puramente embebidos. En proyectos de IoT básico, la eficiencia del core combinada con la capacidad de memoria suficiente para un stack de comunicaciones ligera resulta ventajosa para firmware estable y actualizable.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Buena relación rendimiento-potencia-precio dentro de la gama de 32–512 KB de flash.
- Variabilidad de encapsulados y pines que permite adaptar el diseño a requisitos de espacio y expansión.
- USB nativo en los modelos T6, simplificando la conectividad con PC y dispositivos USB básicos.
- Amplia base de usuarios y soporte mediante STM32duino, lo que agiliza aprendizaje y desarrollo.
- Conjunto de periféricos integrados (ADC 12 bits, UART, SPI, I2C) facilita prototipos sin necesidad de muchos componentes externos.
Aspectos a vigilar:
- Las diferencias entre modelos (C6 vs T6, C8 vs C6A, etc.) requieren una verificación minuciosa de memoria y pines para evitar incompatibilidades en el diseño final.
- Para proyectos que requieren USB, conviene asegurarse de que el modelo elegido disponga del controlador USB nativo; en variantes sin USB se dependerá de soluciones externas que añadan complejidad y coste.
- La elección del paquete físico afecta la distribución de pines y la facilidad de fabricación/ensamblaje; migraciones entre variantes pueden requerir re-diseño de la placa.
- En clones pin-to-pin, la compatibilidad de firmware y herramientas de desarrollo debe ser verificada en cada caso para evitar discrepancias de timings o de mapeo de puertos.
Consejos prácticos: usar una capa de desacoplamiento cercana a las diferentes fuentes de alimentación y mantener un buen esquema de tierra para minimizar ruidos en el ADC. Si se opta por la variante con USB, prever protección de seguridad en el puerto y una configuración de clock estable para evitar fallos de enumeración. En proyectos Arduino, aprovechar STM32duino para comenzar rápidamente, y luego migrar a herramientas nativas de ST (HAL/LL) para obtener un rendimiento y control fino del sistema.
Veredicto del experto
La familia STM32F103 ofrece una opción sólida y versátil para proyectos de electrónica embebida donde se exige un rendimiento competente a un coste razonable. La presencia de USB nativo en las variantes T6 añade un valor significativo para prototipos y soluciones mínimamente conectadas, mientras que las variantes C6 sin USB permiten diseños más simples y económicos. En función del proyecto, conviene elegir cuidadosamente entre memoria y encapsulado para evitar restricciones futuras. En general, recomiendo estas piezas para automatización, robótica educativa, prototipos de IoT básico y control industrial ligero, siempre que se tenga en cuenta la necesidad de soporte al USB y la compatibilidad de pines con el diseño final. Son una base fiable para empezar y, con la comunidad STM32duino, la curva de aprendizaje es razonable para quien ya dispone de experiencia en desarrollo embebido.
