Introducción del producto

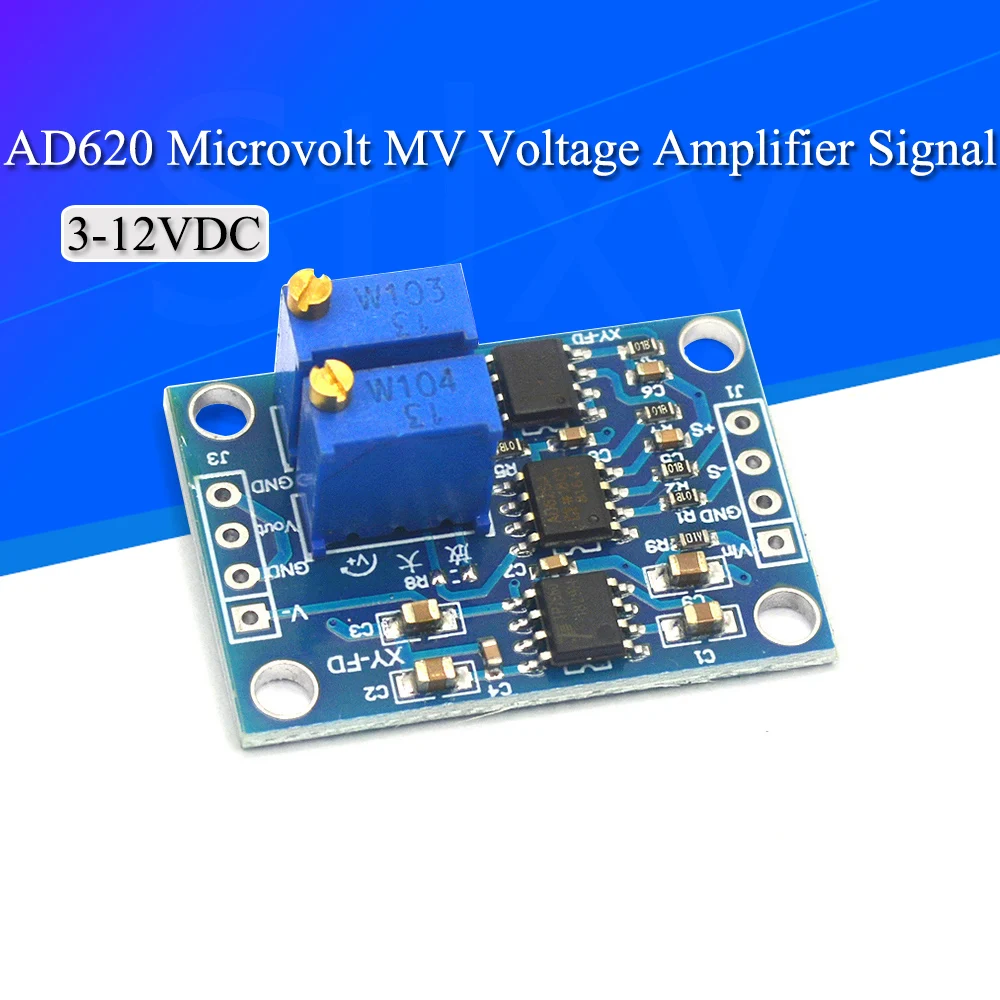

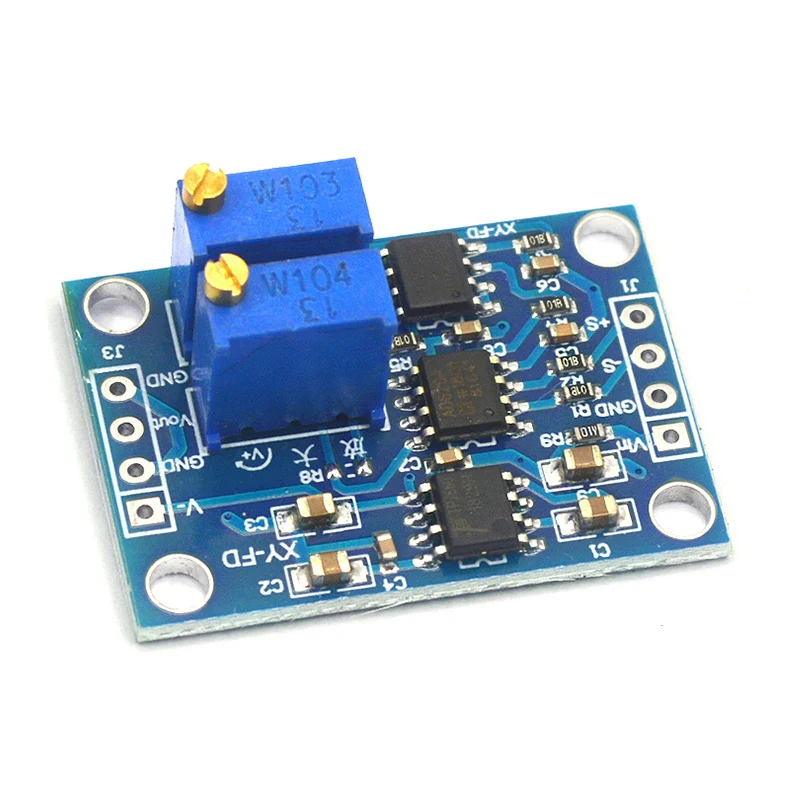

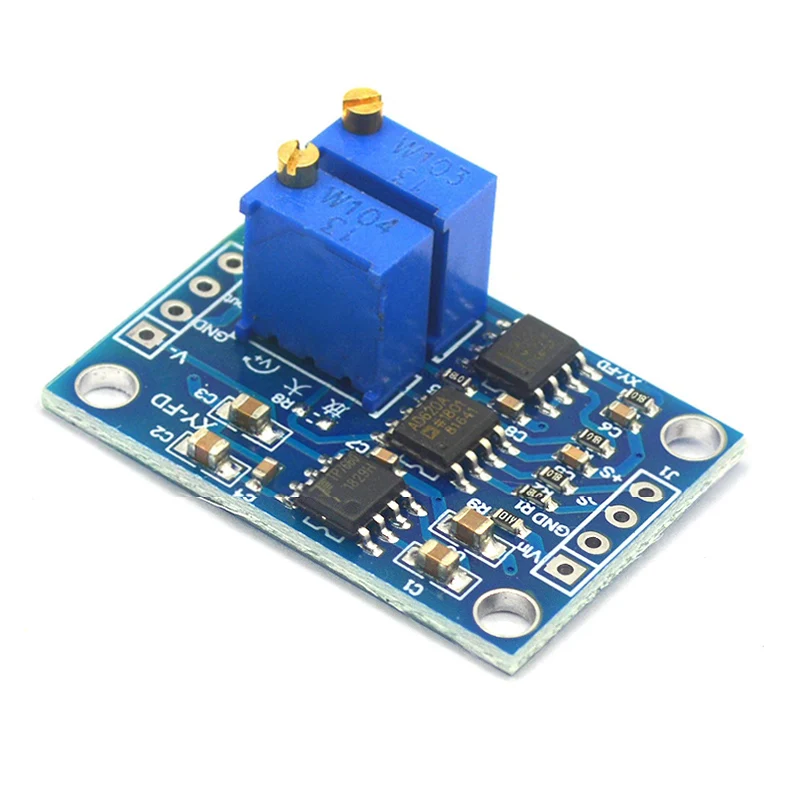

El AD620 se utiliza como amplificador principal, con un aumento de 1,5 a 10000 veces, alta precisión, baja compensación y mejor linealidad.Cero ajustable para mejorar la precisión.Alta precisión, baja compensación, CA, microvoltios CC, amplificador de voltaje de milivoltios, se puede utilizar para amplificación de señales pequeñas de CA y CC, microvoltios y amplificación de voltaje de milivoltios.Amplio rango de entrada Este producto adopta AD620 para amplificar y puede amplificar microvoltios y milivoltios.En comparación con LM358 en el mercado, tiene una alta precisión de amplificación y buena linealidad, y el rango de salida de voltaje máximo es ±10 V.
Ampliación El potenciómetro se utiliza para amplificar la señal de entrada y el aumento es de hasta 1000 veces, que solo se puede ajustar mediante un potenciómetro.
Punto cero ajustable Ajuste el punto cero ajustando el potenciómetro, mejore la precisión y no habrá ningún fenómeno de deriva cero para satisfacer las necesidades del cliente.
El módulo de salida de voltaje negativo utiliza el voltaje negativo de salida del chip de voltaje negativo 7660A (-Vin), que se puede suministrar a los clientes para controlar otras cargas de energía dual.

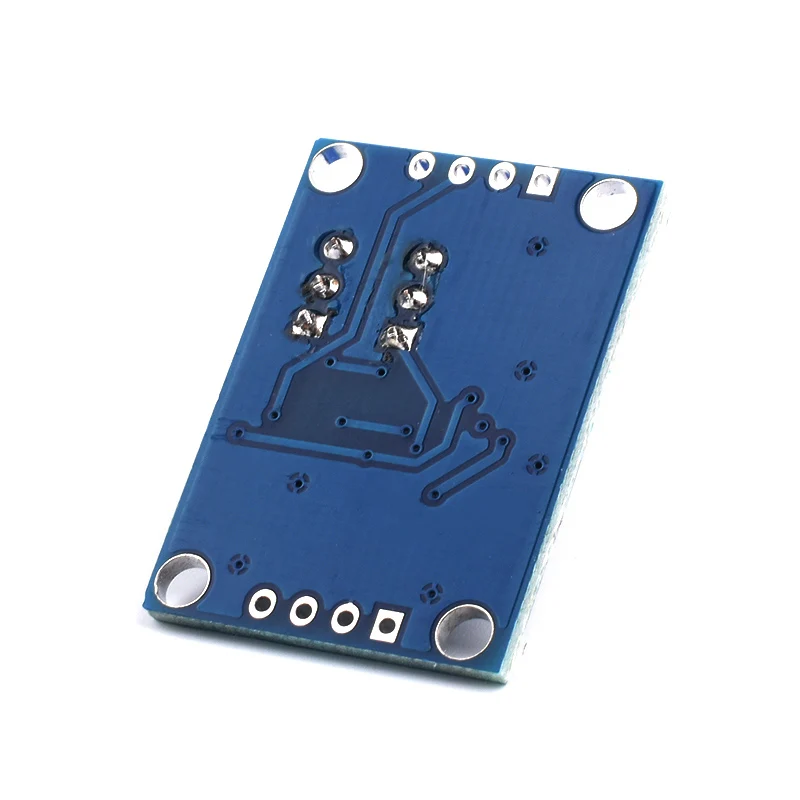

El tamaño pequeño es de 32*22 mm, y cuatro orificios de posicionamiento de 3 mm están distribuidos uniformemente alrededor de los dos lados, y las dos filas tienen un espacio estándar de 2,54 mm.
Voltaje de entrada: 3-12 VCC (se puede personalizar a granel)
Ampliación: 1,5-1000 veces ajustable,cero ajustable
Voltaje de entrada de señal: 100uV--300mV
Rango de salida de señal: ± (Vin - 2V)
Salida de presión negativa: superior a -Vin.Debido a la resistencia interna de la salida del chip de voltaje negativo, la salida real es mayor que -Vin, cuanto mayor sea la potencia de carga, mayor será la caída de presión negativa.
Voltaje de compensación: 50 μV
Corriente de polarización de entrada: 1,0 nA (máx.)
Relación de rechazo de modo común: 100 dB
Deriva de voltaje de compensación: 0,6 μV/°C (máx.)
Estable, tiempo: 2 μV/mes máximo
Tamaño: 32*22mm
La señal de salida tiene una pequeña distorsión, alta frecuencia y capacidad de filtrado de ruido, y es más adecuada para amplificar señales pequeñas.

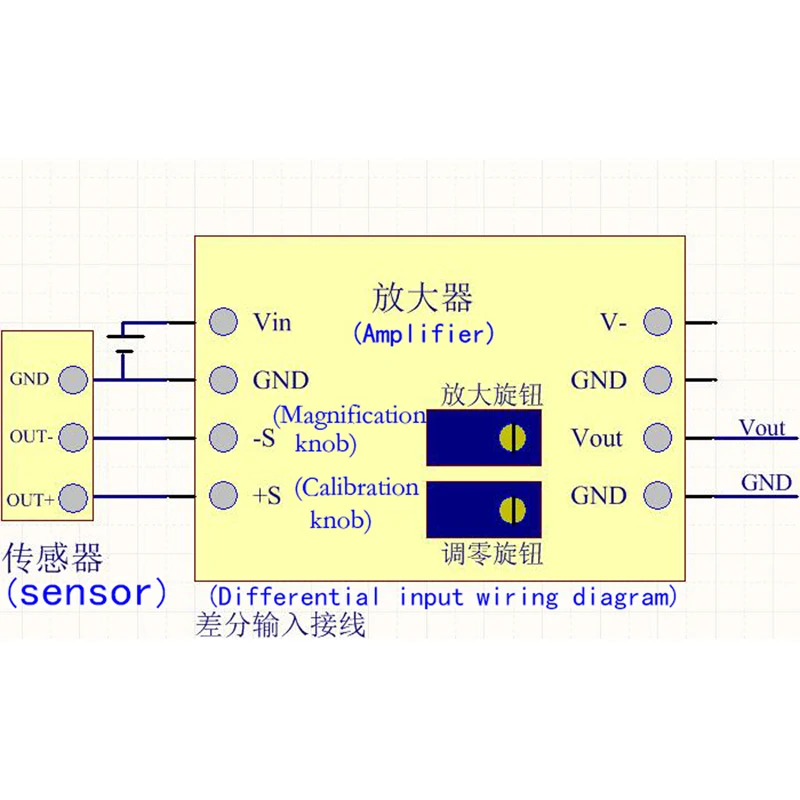

+S: entrada de señal
-S: Terminal negativo de entrada de señal (se puede conectar a GND)
Salida de señal Vout
V- emite un voltaje de -Vin (alimentado por el sensor)
