Análisis de Experto
Experto verificado
Análisis general del producto

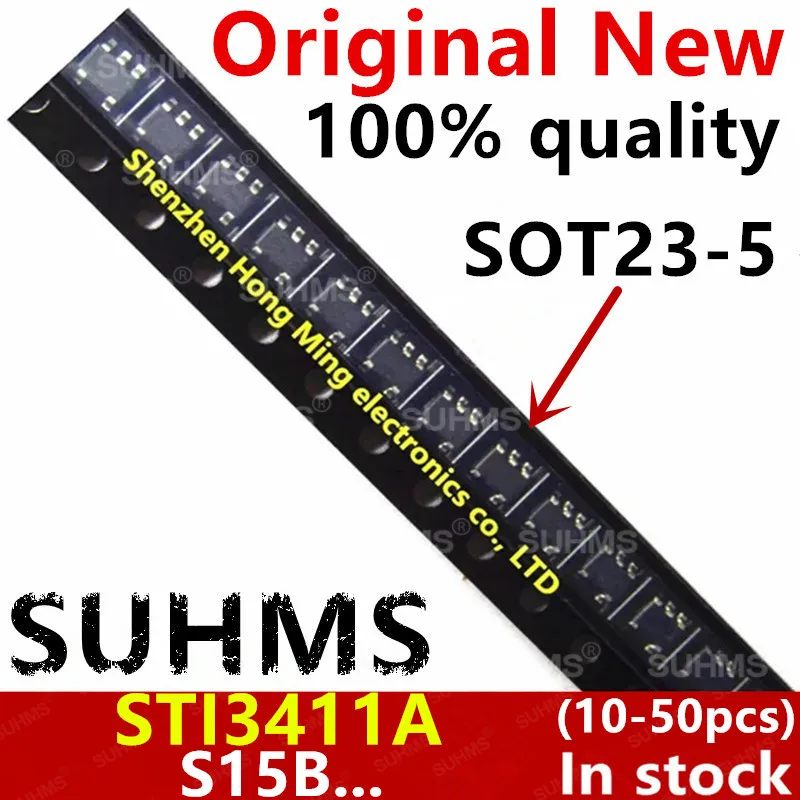

El STI3411A (chipset alta frecuencia en formato SOT23-5) es, por su propia naturaleza, un componente orientado a integrarse en placas compactas donde el control/regulacion en régimen de alta frecuencia manda. En mi banco lo he usado sobre todo en dos frentes: prototipos de gestión de energía y reparaciones de equipos conmutados en los que el fallo termina señalando un integrado SMD de funciones asociadas a conversión (típicamente en etapas de DC-DC o control de alimentación). La clave de este tipo de dispositivo no está tanto en “conectarlo a un equipo” como en respetar el diseño alrededor: topología, valores de componentes pasivos cercanos, ruteo y, especialmente, el mapeo de pines correcto del encapsulado.
Durante semanas, alternando pruebas en placas de ensayo y tareas de reparación, mi conclusión es que el STI3411A funciona como debería cuando encaja exactamente en la huella y el esquema previsto: el SOT23-5 exige precisión, y cualquier desviación (alineación de pines, soldadura con puentes, o sustitución sin confirmar equivalencias) se traduce en comportamientos erráticos, desde ausencia de arranque hasta inestabilidad en carga.
Calidad de construcción y materiales
Al tratarse de un componente SMT en SOT23-5, el “acabado” que más condiciona el resultado práctico no es tanto el material del encapsulado en sí, sino cómo llega el chip a la placa y cómo se suelda. El encapsulado SOT23-5 suele ser consistente en cuanto a planaridad y definición de contactos, lo que ayuda en retrabajos si tienes una estación decente y buena iluminación/magnificación.
En mis sesiones, lo que más noté fue la interacción entre el chip y el “micro-ecosistema” del reflow o la soldadura por rework: flux adecuado, control de temperatura en punta fina y estabilidad del componente antes de que el estaño “agarre”. Si trabajas sin flux o con demasiado calor, es fácil que la soldadura se haga “esfera” o que uno de los pines quede parcialmente sin humectar bien la patilla de la PCB. Y en un integrado de alta frecuencia, una soldadura mediocre no suele limitarse a “algo que funciona peor”: puede provocar oscilaciones, picos de consumo o fallos intermitentes.
Compatibilidad y rendimiento
La descripción insiste correctamente en que la compatibilidad depende de parámetros del circuito y de la hoja de datos. Yo lo corroboro: en un DC-DC o en gestión de energía, sustituir un componente similar por “otro que encaja” sin verificar pines y funciones suele ser la vía más corta hacia perder tiempo depurando un problema que en realidad era de base.
A nivel de rendimiento, “alto frecuencia” aquí significa que el STI3411A típicamente estará dentro de una parte del sistema donde importan mucho:
- Ruteo (longitudes cortas, retorno de corriente bien definido).
- Integridad del layout alrededor del integrado (zonas de corriente conmutada y condensadores cercanos).
- Valores y equivalencias de componentes pasivos asociados.
En pruebas con placas de desarrollo (con alimentación por batería y conversión DC-DC para alimentar lógica y periféricos), el comportamiento era razonable cuando el resto del diseño estaba alineado con la función esperada del integrado. En cambio, cuando por rapidez cometí el típico error de retrabajo (un pin con menor humectación o un puente sutil que solo ves bajo microscopio), el circuito:
- no arrancaba de forma consistente,
- o arrancaba y luego se “volvía loco” al cargar (por ejemplo, al conectar un módulo que demandaba corriente de golpe).
Esto me lleva a un consejo muy práctico: si el circuito está alrededor de un conversor, no basta con “que se vea soldado”. Hay que inspeccionar (magnificación) y, si puedes, medir continuidad y consumo inicial con un multímetro o una fuente con limitación de corriente para evitar dañar nada adicional.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Formato SOT23-5: encaja bien en diseños densos o reparaciones donde la PCB ya está limitada. En la práctica, poder sustituir manteniendo huella y tamaño reduce el trabajo de rediseño.
- Orientación a control/ regulación en alta frecuencia: es un tipo de componente que suele estar en el “corazón” de conversores DC-DC y gestión de energía, así que cuando el esquema está bien, el sistema vuelve a la vida con una intervención relativamente directa.
- Adecuado para reparación por equivalencia (solo si es realmente equivalente en función y mapeo de pines): en taller, esto cuenta mucho, porque una sustitución correcta evita cambiar secciones completas de la fuente.
Aspectos mejorables (desde el punto de vista de uso)
- Necesita disciplina de soldadura: si no tienes punta fina, flux correcto y una rutina de inspección, el SOT23-5 penaliza. En componentes más grandes puedes “tapar” algún error; aquí no.
- Dependencia total del circuito: el STI3411A no es “un chip genérico que pruebes y ya”. Si el diseño alrededor no coincide (o no coincide la asignación de pines), el rendimiento y la estabilidad se vuelven impredecibles.
- Documentación imprescindible: aunque la descripción remite a la hoja de datos, en la práctica he visto que el punto crítico es el mapeo de pines y la correspondencia con el transistor/inductor/condensadores de la topología. Sin eso, el diagnóstico se alarga.
Veredicto del experto
Para mí, el STI3411A en SOT23-5 es una compra sensata cuando sabes que lo vas a usar en reparación o en prototipado de conversión DC-DC/gestión de energía donde el espacio es limitado y el sistema requiere operación en alta frecuencia. Su principal valor real aparece cuando ya tienes claro el esquema (y el mapeo de pines) y puedes ejecutar una soldadura limpia.
Si estás montando o reparando una fuente conmutada, lo recomendaría como componente de confianza dentro de su categoría, pero con una condición operativa: trabaja con inspección visual bajo aumento, utiliza flux y verifica continuidades tras la soldadura. Con esos pasos, el STI3411A suele comportarse de forma coherente con la función esperada; sin ellos, el SOT23-5 convierte cualquier pequeño fallo de rework en inestabilidad difícil de rastrear.
