Descripción del producto:

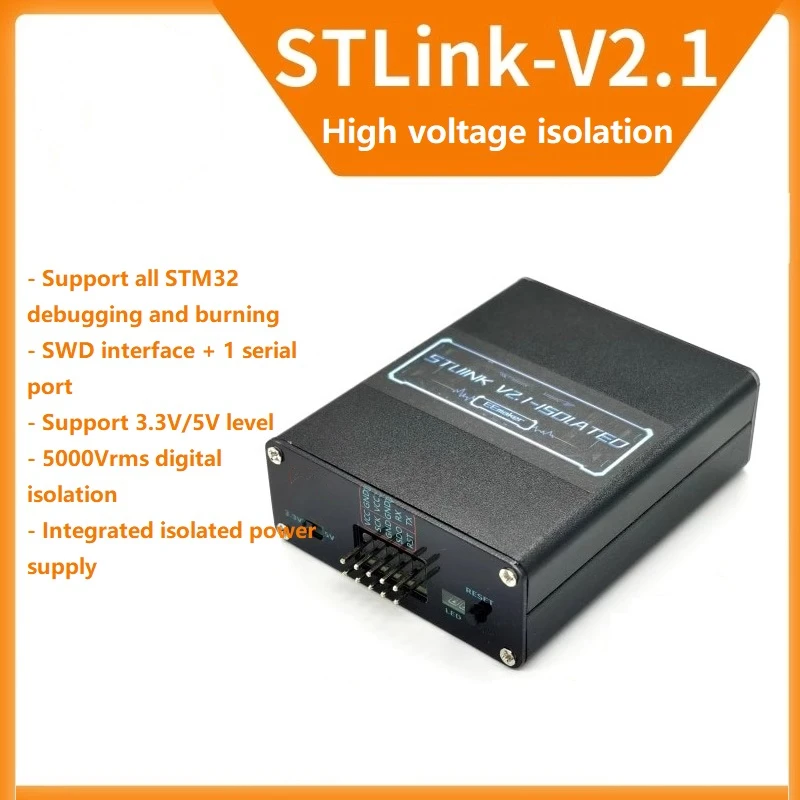

Modelo aislado es un depurador STLink con aislamiento de alto voltaje. Al depurar la placa objetivo con alto voltaje, puede evitar eficazmente que el reflujo de alto voltaje queme el ordenador USB.
Soporte para todos los modelos de quemado de depuración STM32, soporte para todo el software de quemado oficial ST, soporte con la actualización permanente del firmware oficial.

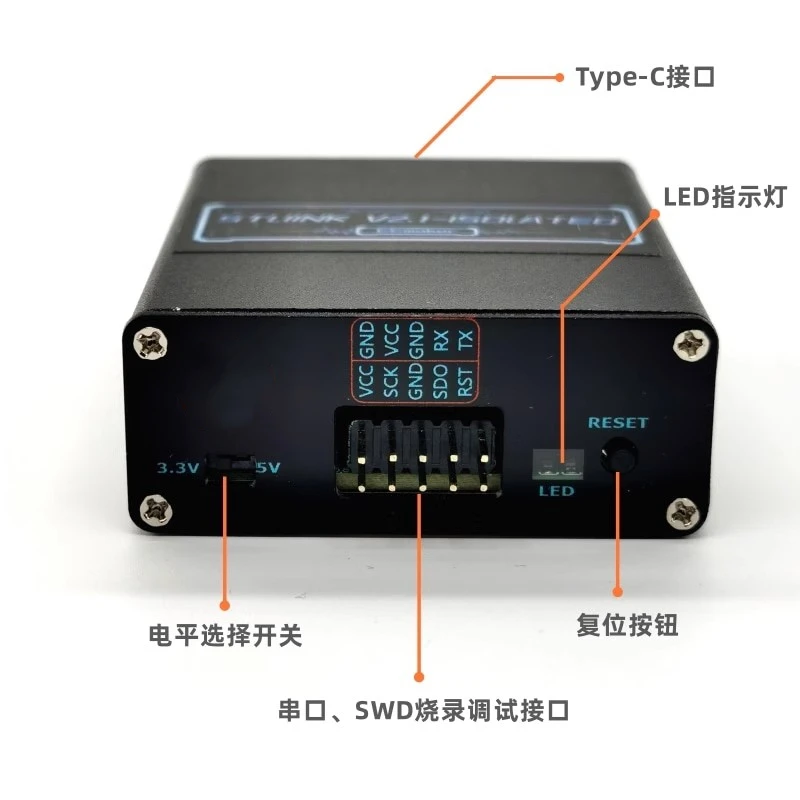

El depurador incorpora aislamiento digital de alto rendimiento, voltaje de aislamiento de hasta 5000Vrms, admite toda la interfaz de depuración SWD y todo el puerto serie. Fuente de alimentación de aislamiento integrada, puede suministrar energía al escenario trasero.

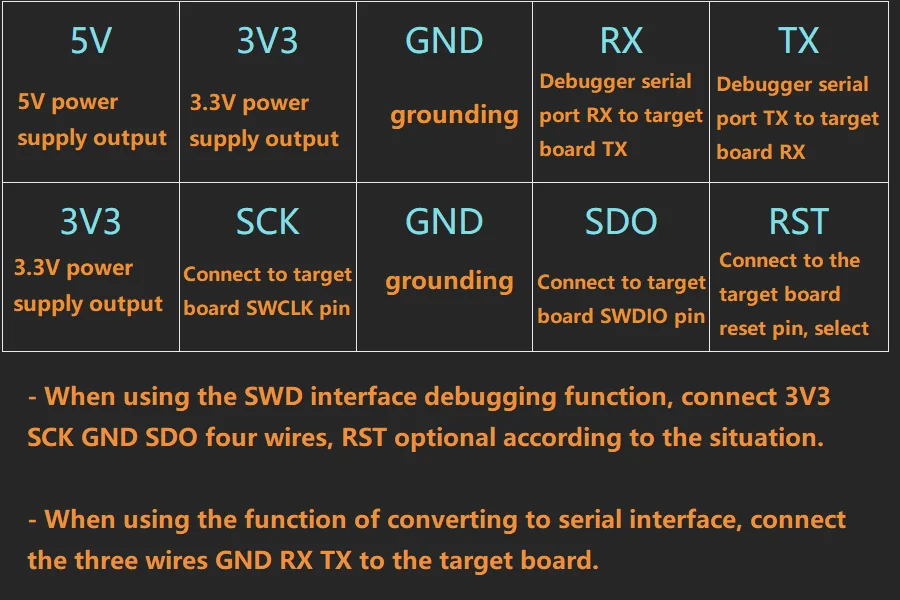

Instrucciones de Cableado: |
Cómo actualizar el firmware:
Para actualizar el firmware es necesario instalar primero el software stm32cubeProgrammer.

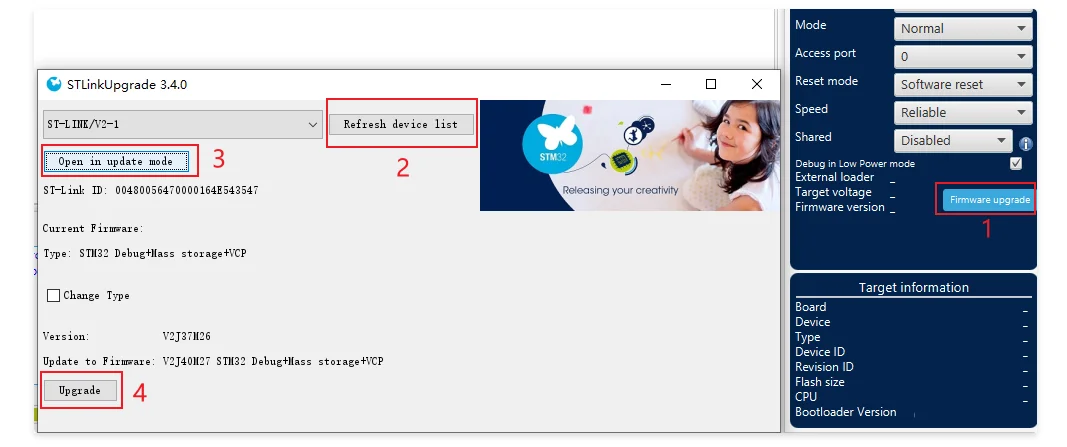

1: Abra stm32cubeProgrammer, haga clic en el botón de actualización de firmware se abrirá una ventana para actualizar el firmware.
2: Ejecute la lista de dispositivos de actualización, asegúrese de que puede encontrar su depurador.
3: Ejecute Abrir en modo de actualización para permitir que STLINK entre en modo de actualización.
4: Ejecute la actualización y espere a que la actualización sea exitosa.
Cómo usar la función de grabación de arrastrar y soltar u-disk:
STLink conectado a la computadora identificará una unidad flash USB, la grabación de arrastrar y soltar es un tipo de no necesidad de depender del software de la computadora host, el archivo hexagonal o bin se copia en la unidad flash USB en el interior para realizar la función de grabación del microcontrolador de un método de grabación.
Compatible con la mayoría de los modelos stm32 para la quema de arrastre y caída, muchos modelos stm32 no tenemos forma de probarlos uno por uno, prevalecerá la prueba final para ver si se utiliza el soporte del modelo.
Pasos para usar:
-Primero, conecte el microcontrolador de destino y la línea de comunicación SWD de STLINK (sin conectar primero el USB).
-A continuación, conecte el USB del stlink y el ordenador para reconocer la unidad flash USB.
-Copie el firmware hex o Bin en la unidad flash USB, la luz roja parpadea para la quema, la quema se ha completado, la luz roja se apagará.
