Descripción

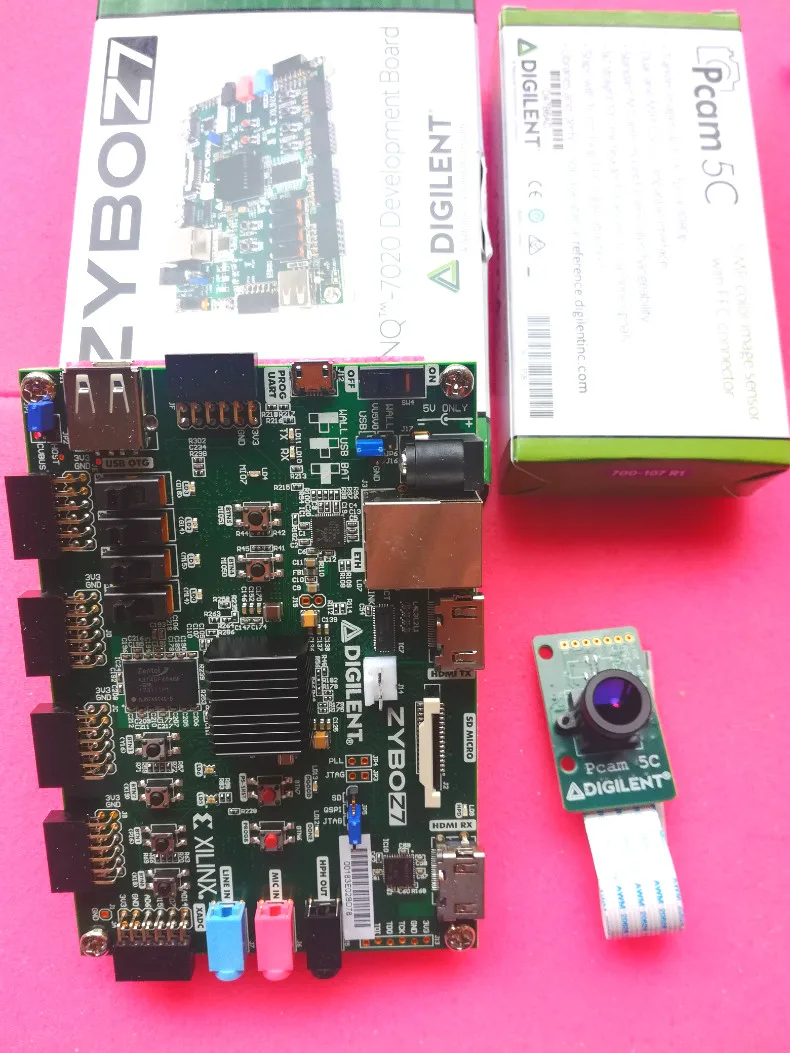

Digilent Zybo Embedded Vision Bundle está diseñado para evaluar la placa de desarrollo de circuito digital Zybo Z7-20 y el módulo de imagen Pcam 5C.El paquete de visión integrada Zybo es una herramienta para desarrollar productos y aplicaciones de visión integrada.Este paquete junto con la placa de desarrollo Zynq-7000 /FPGA SoC Zybo Z7-20 y un módulo de cámara en color Pcam 5C de 5 megapíxeles que también incluye un cable plano flexible (FCC) de 15 pines para la conexión.Los datos en el paquete de visión se transfieren utilizando la interfaz MIPI CSI-2 nativa del sensor de imagen Omnivision OV5640, lo que resulta en una latencia extremadamente baja. La placa de desarrollo Zybo Z7 es una placa de desarrollo de circuito digital y software integrada lista para usar creada alrededor de la familia Xilinx Zynq-7000.Esta placa de desarrollo integra un procesador Cortex-A9 de doble núcleo de 667 MHz con la lógica FPGA de la serie Xilinx 7.El Zybo Z7 rodea el Zynq con un rico conjunto de periféricos multimedia y de conectividad para crear una formidable computadora de placa única.La interfaz UART de esta placa se utiliza para configurar sensores de imagen y un postprocesamiento adicional para núcleos IP.Esta placa de desarrollo está equipada con conector Pcam compatible con MIPI CSI-2, entrada HDMI, salida HDMI y memoria DDR3 de 1 GB y 1066 MHz para aplicaciones de visión integrada de alta gama. El PCam 5C es un módulo de imágenes diseñado para usarse con placas de desarrollo FPGA.Este módulo Pcam 5C integra el diseño alrededor del sensor de imagen en color Omniviosn OV5640 de 5 megapíxeles (MP).El Pcam 5C incluye varias funciones de procesamiento interno que mejoran la calidad de la imagen.Este Pcam presenta balance de blancos automático, calibración automática del nivel de negro y controles para ajustar la saturación. CARACTERÍSTICAS Comunicación directa entre sensor y FPGA (feild Programmable Gate Array) Interfaz MIPI CSI-2 Soluciones de cámara de bajo nivel Formatos de salida del sensor de imagen cruda Placa de desarrollo Zybo Z7: 1 GB de memoria DDR3 de 1066 Mhz Programable desde flash JTAG y Quad-SPI Controladores periféricos de bajo ancho de banda SPI, UART, CAN e I2C Controladores periféricos de alto ancho de banda 1G Ethernet, USB 2.0 y SDIO Cámara 5C: Sensor de imagen en color OmniVision OV5640 de 5MP Balance de blancos automático Calibración automática del nivel de negro. Controles de tono, gamma y nitidez Tamaño de PCB pequeño para diseños flexibles CONTENIDO DEL KIT Placa de desarrollo SoC Zybo Z7-20 Zynq-7000 /FPGA Buzón SDSoC Módulo de cámara en color de enfoque fijo Pcam 5C 5MP Cable FFC de 10 cm Lente de enfoque fijo instalada de fábrica con montura de lente M12
