Descripción

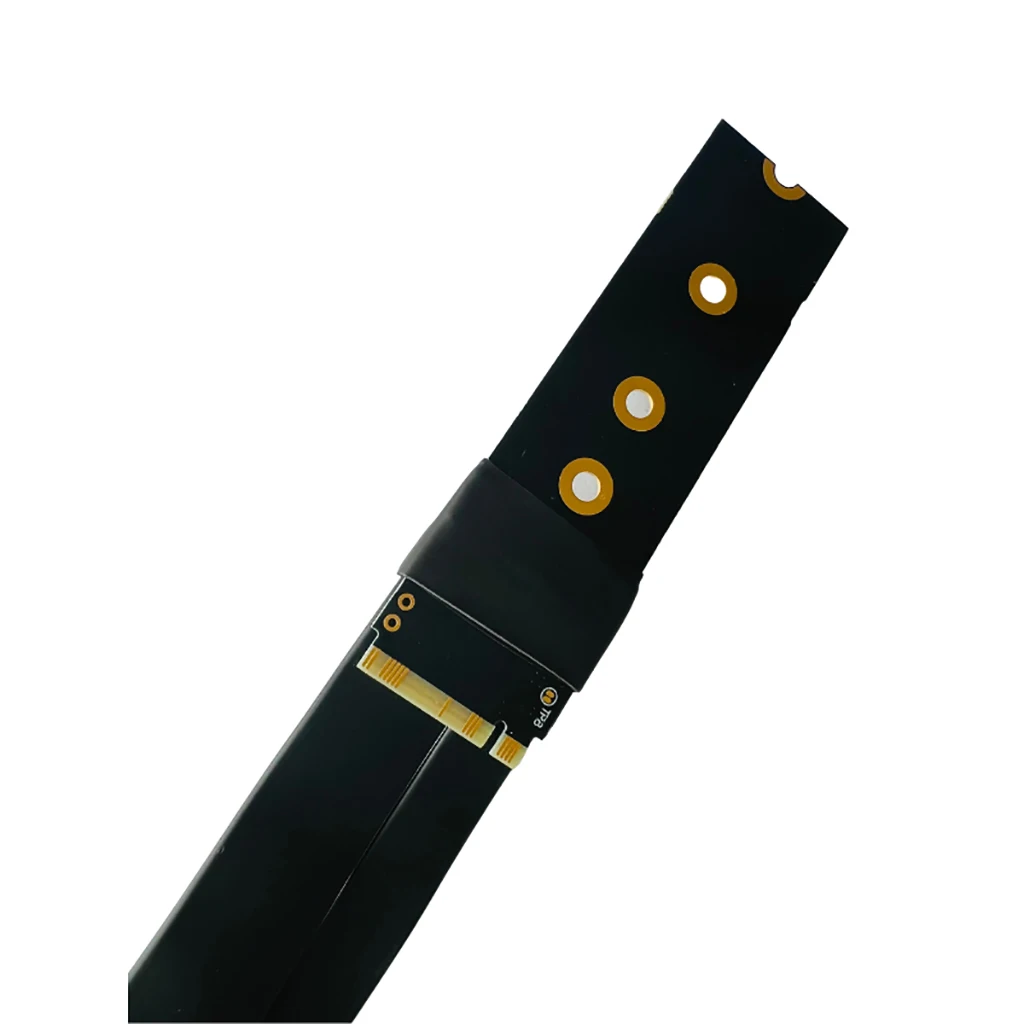

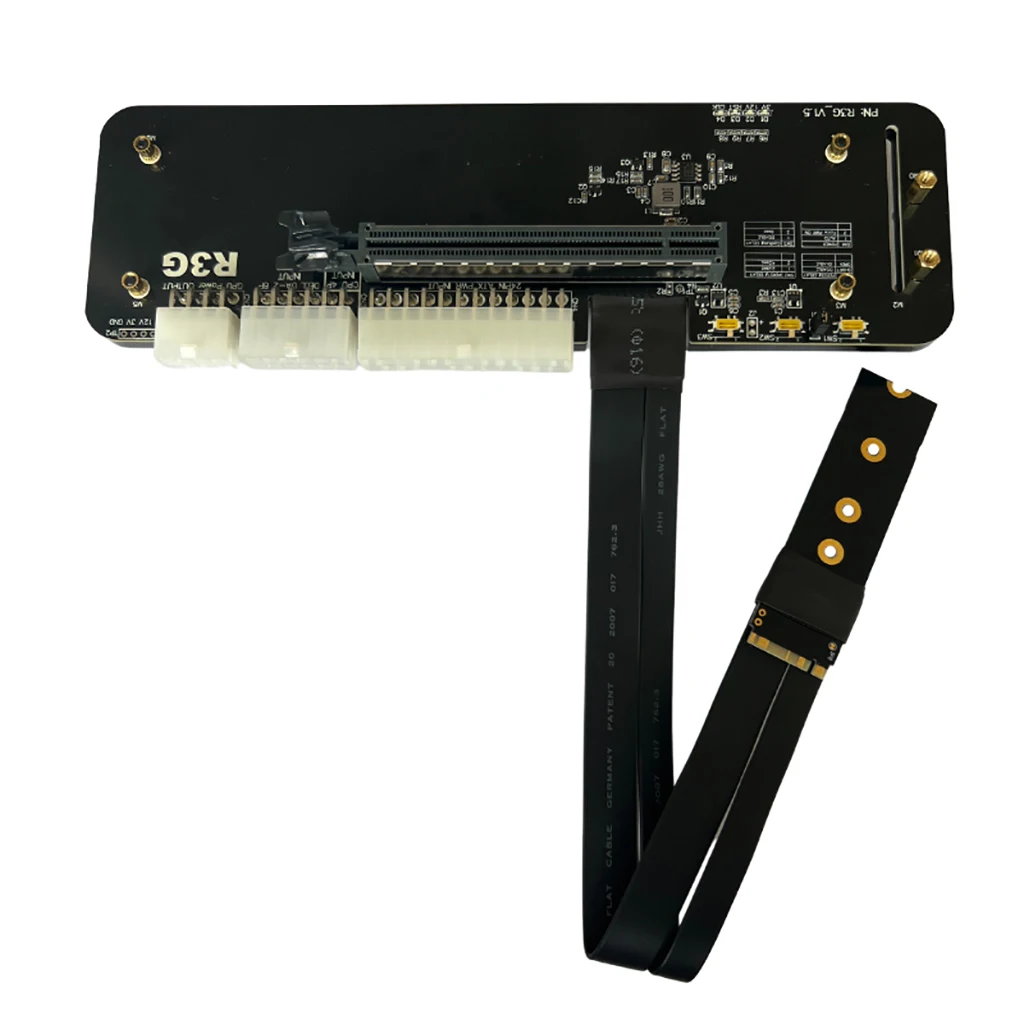

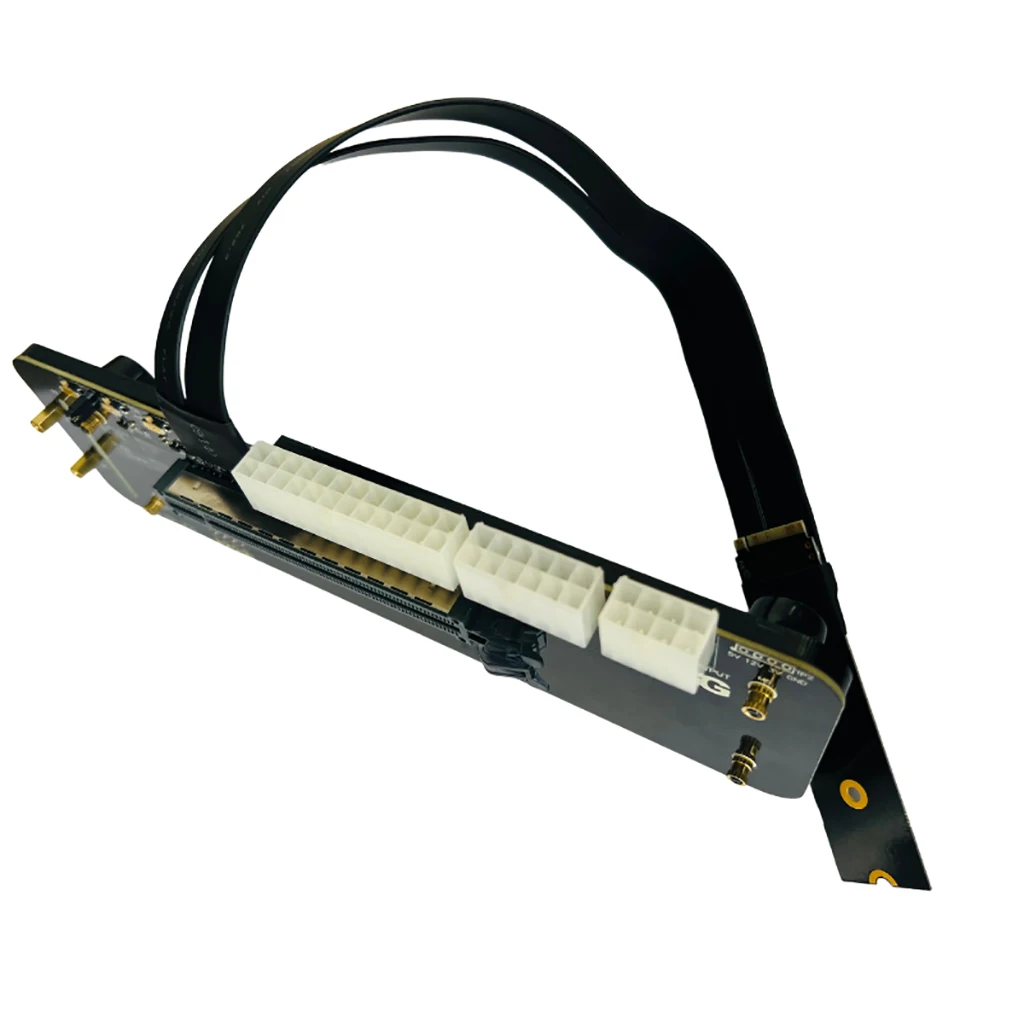

1x PC portátil R43SG M.2 key M para NVMe soporte de tarjeta gráfica externa PCIe3.0 x4 Cable elevador para ITX STX NUC VEGA64 GTX1080ti (Cable de 25cm/50cm opcional)
La longitud es personalizable, los precios del cable de diferentes longitudes no son los mismos, ¡por favor contáctenos si lo necesita!

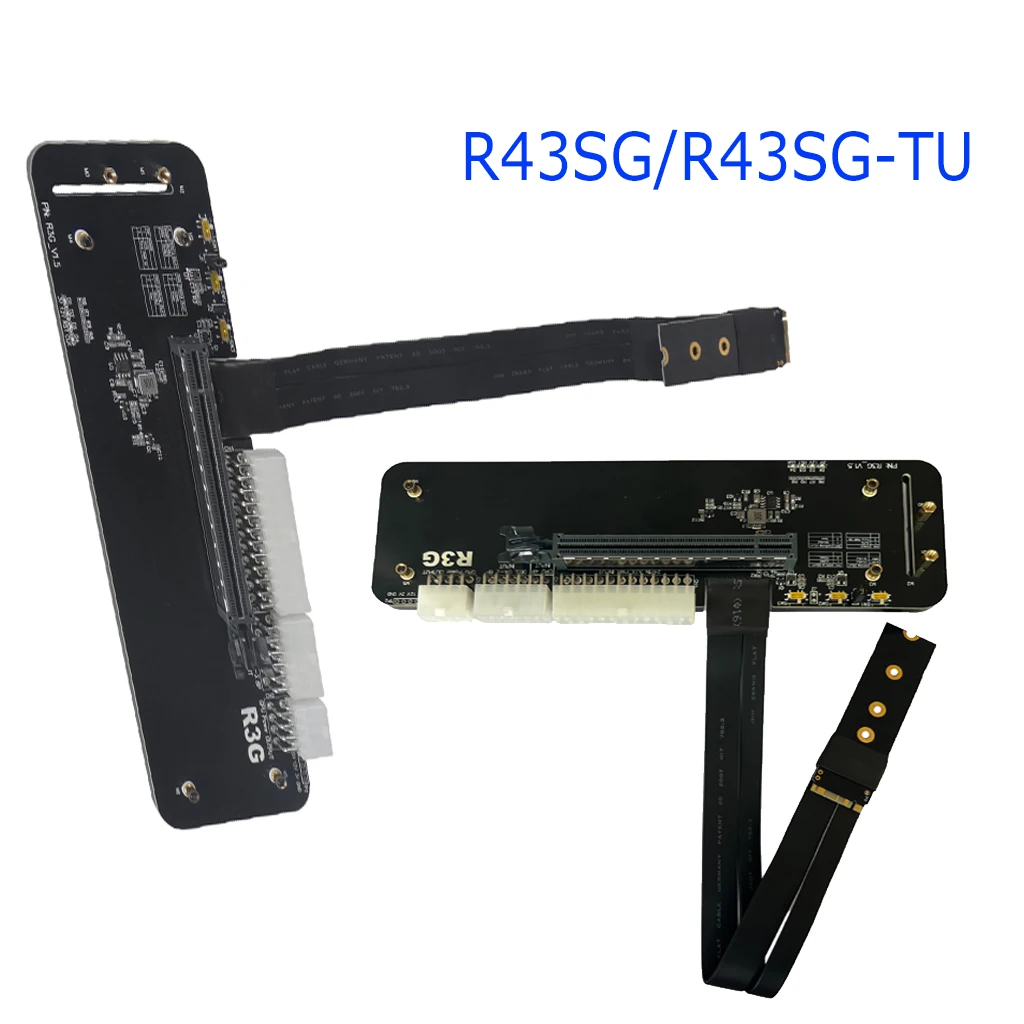

Nombre del producto: adaptador de extensión PCIe x16 a M.2 m-key NVMe para eGPU Modelo del producto: R43SG/R43SG-TU Velocidad de transferencia: PCIe3.0 x4, 32G/bps (máx.) Longitud del cable: 25cm-50cm Compatibilidad con tarjetas gráficas: admite nuevas tarjetas gráficas enviadas después de 2015. Aplicación: eGPU para NUC / ITX / STX / Notebook PC (solo admite interfaz M.2 NVMe, no admite interfaz M.2 SATA / M.2 WiFi / M.2 WWAN / USB) Nota: La longitud se puede personalizar, si lo necesita, contáctenos.
Longitud del Cable Descripción:
La longitud del cable de la serie R3G tiene 25 cm o 50 cm, se puede seleccionar la siguiente es la longitud de la línea de 50 cm. Consulte la dimensión azul de la figura a continuación.
Descripción de la fuente de alimentación:
La fuente de alimentación compatible es DELL 8-pin 12V/18A/220W o fuente de alimentación estándar PSU. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.

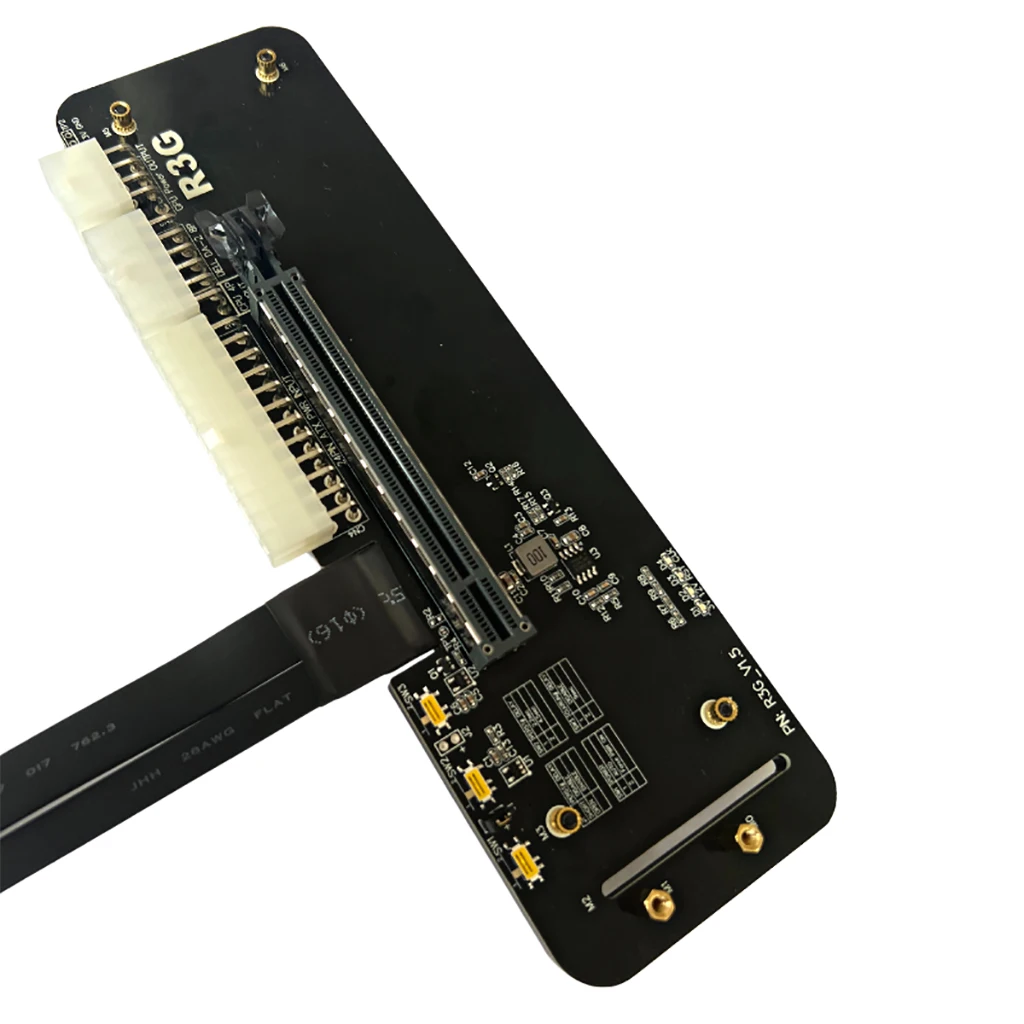

Foto:

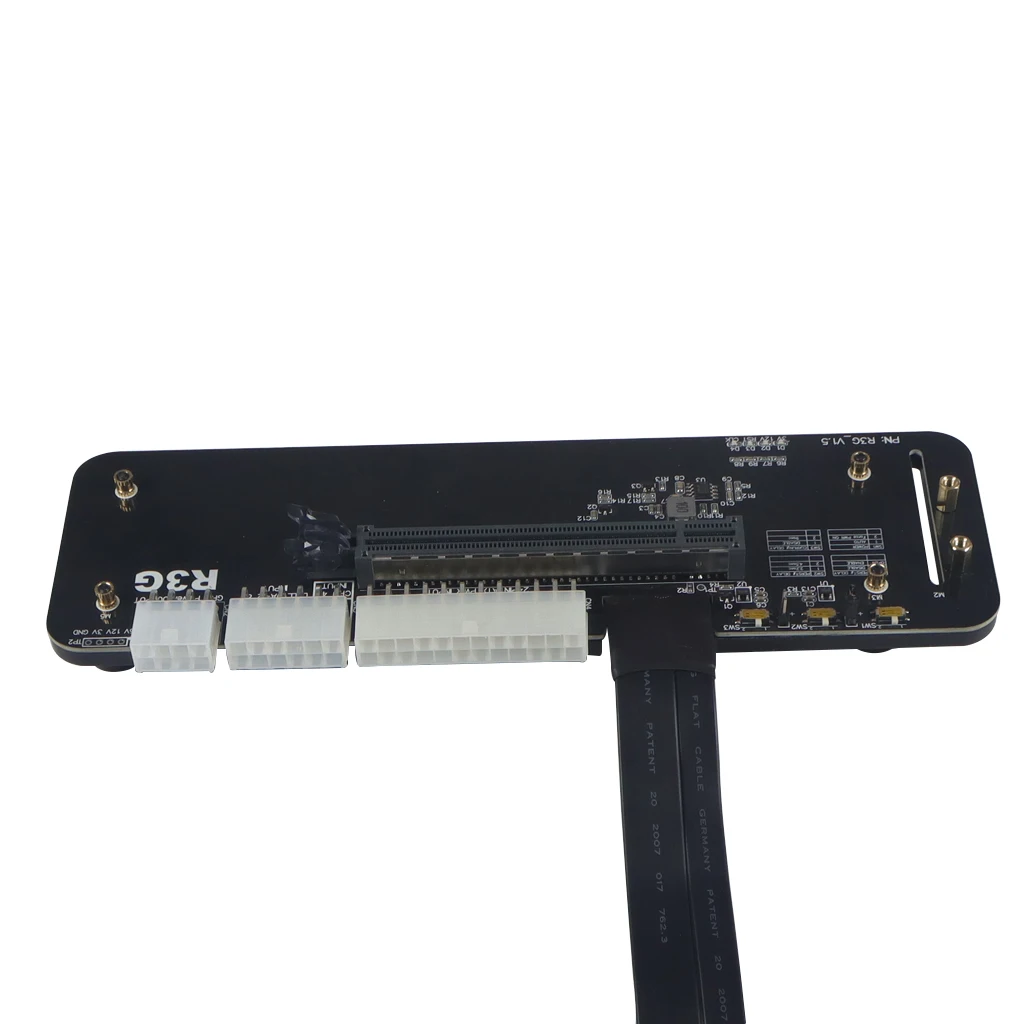

24 _ ATX y 4. Entrada de alimentación CPU, salida de potencia 8_gpu.

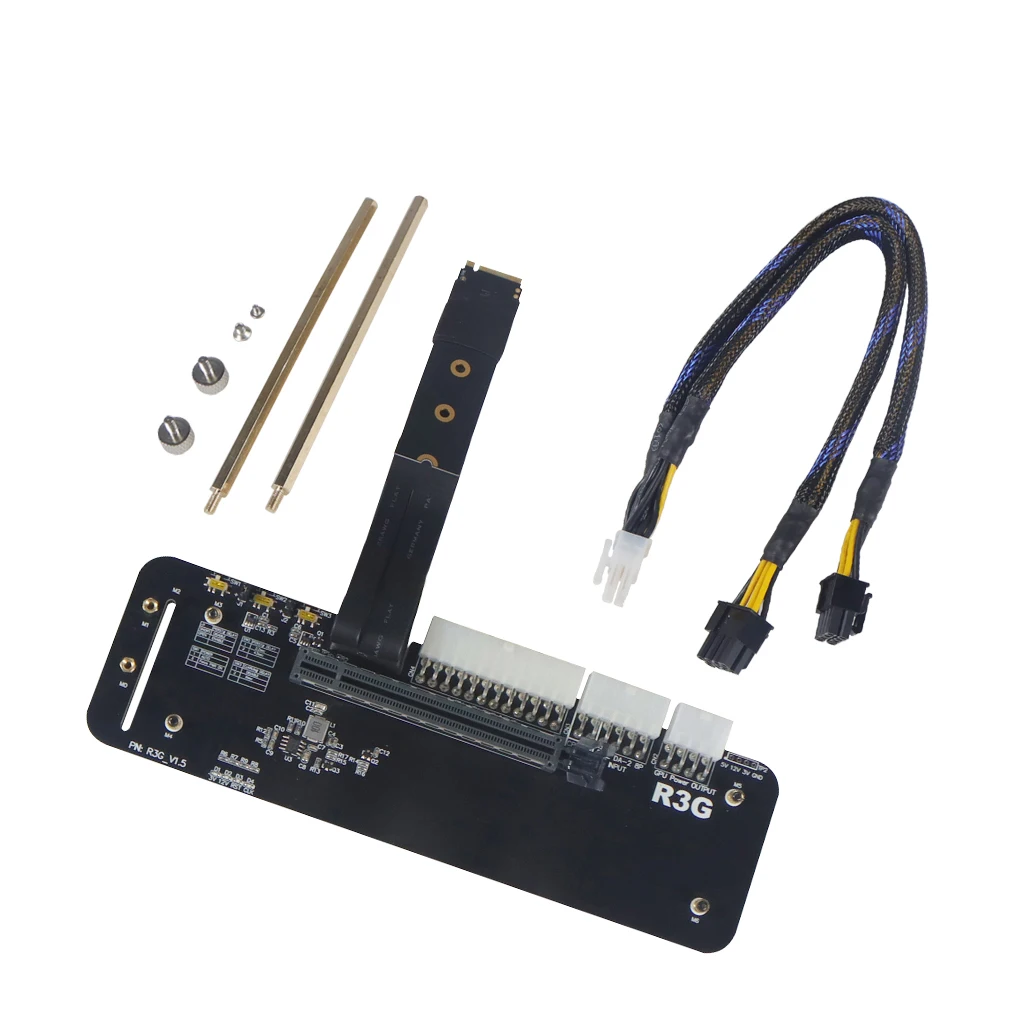

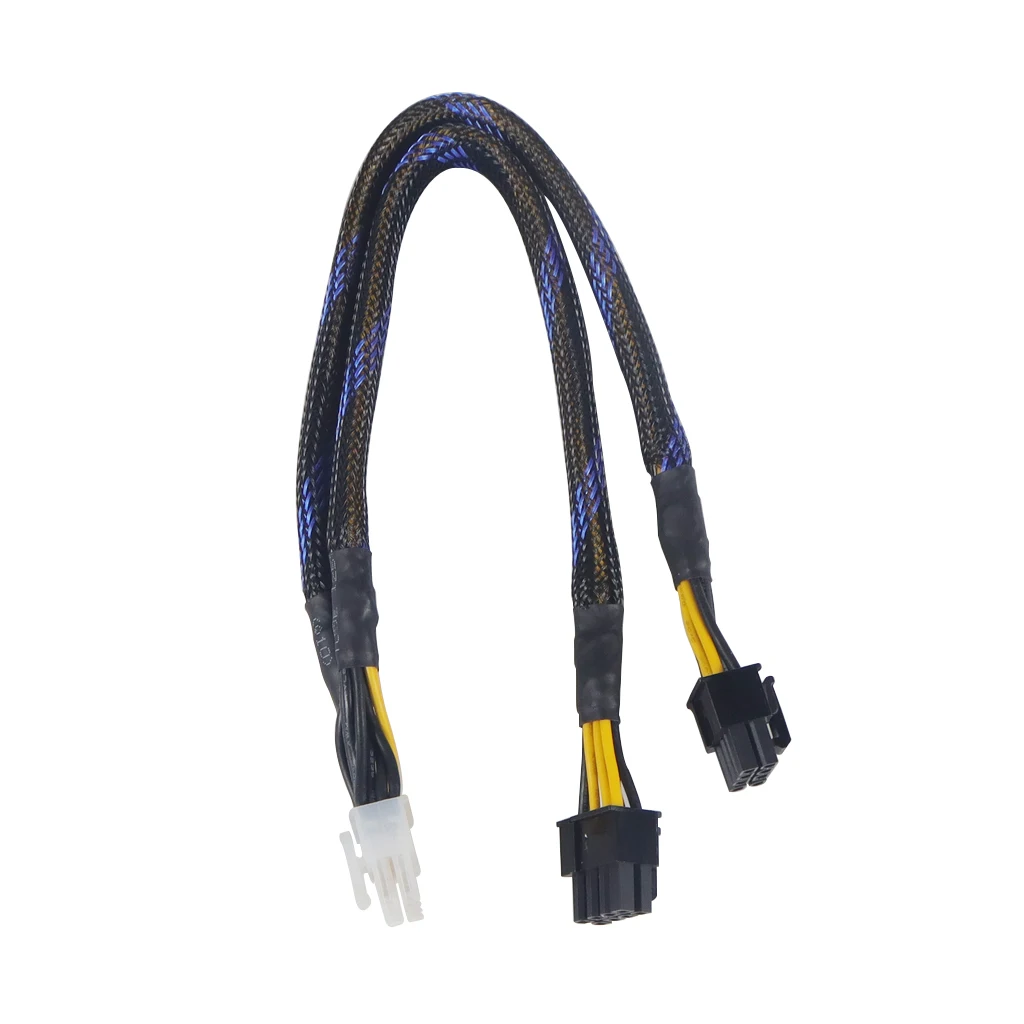

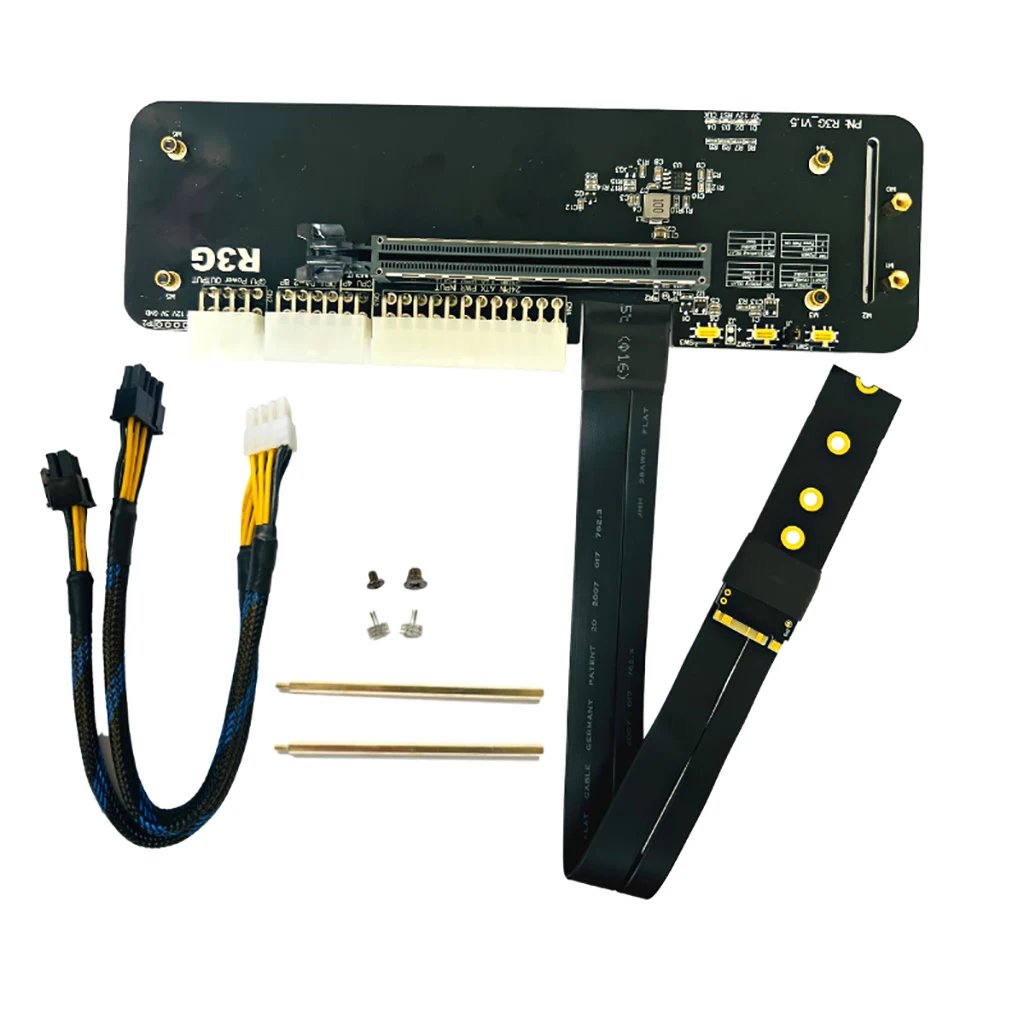

Accesorios del producto, se incluye el siguiente cable de alimentación de tarjeta gráfica a continuación.

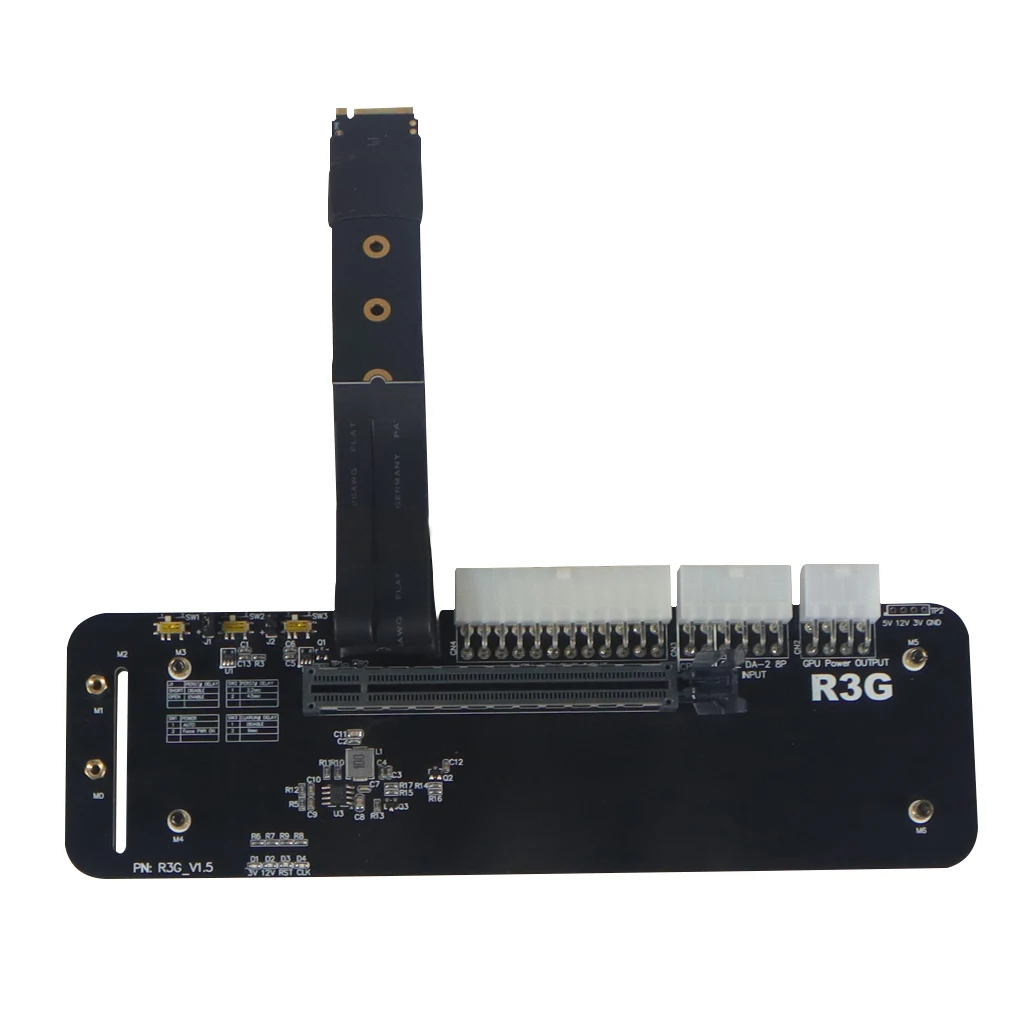

SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, PERST # interruptor de retardo de señal, 1 retraso 2,2 segundos, 2 retraso 4,5 segundos, con software eGPU, para optimización de compatibilidad de tarjeta gráfica, el software actual no es compatible, corte a 1.
SW3, CLKRUN # interruptor de retardo de señal, 1 está cerrado, 2 se retrasa durante 9 segundos, con software eGPU, para optimización de compatibilidad de tarjeta gráfica, el software actual no es compatible, corte a 1.
J1, interruptor de retardo de señal PERST #, función de retardo de apertura abierta, función de retardo corto para cerrar, el software actual no es compatible, inserte la tapa del puente corta.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para los ingenieros de I + D conectan la prueba de retraso de ajuste de capacitancia. Se tarda unos 2,2 segundos en insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2.2u, etc.
Pasos de instalación:
1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo Está apretado para que la tarjeta gráfica no se agite ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, también se debe conectar el cable de alimentación de la tarjeta gráfica, después de la instalación, la fuente de alimentación DELL encenderá luces naranjas.
3. Puedes enchufar el cable M.2 cuando el ordenador esté apagado. Después de encender, la fuente de alimentación ATX iniciará automáticamente el ventilador para girar. Si usa la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instala el controlador de tarjeta gráfica. La instalación del proceso de conducción puede instar al ordenador a reiniciar.
4. Acabado.
