Análisis general del producto
Tras varias semanas probando este soporte para tarjeta SIM de 6 pines en formato SMT/SMD, puedo afirmar que cumple con la función básica de proporcionar una interfaz mecánica y eléctrica estable entre la tarjeta nano‑SIM y la placa PCB. El paquete incluye cinco unidades, lo que resulta práctico tanto para pruebas de prototipado como para reposiciones en talleres de reparación. He soldado los conectores en distintas placas de prueba utilizando una estación de aire caliente a 260 °C con flujo sin limpio y he realizado ciclos de inserción y extracción de la tarjeta para evaluar el desgaste. En términos generales, el comportamiento ha sido coherente con lo esperado de un componente pasivo de este tipo: resistencia de contacto baja, ausencia de intermitencias y buena retención de la tarjeta una vez insertada.
Calidad de construcción y materiales

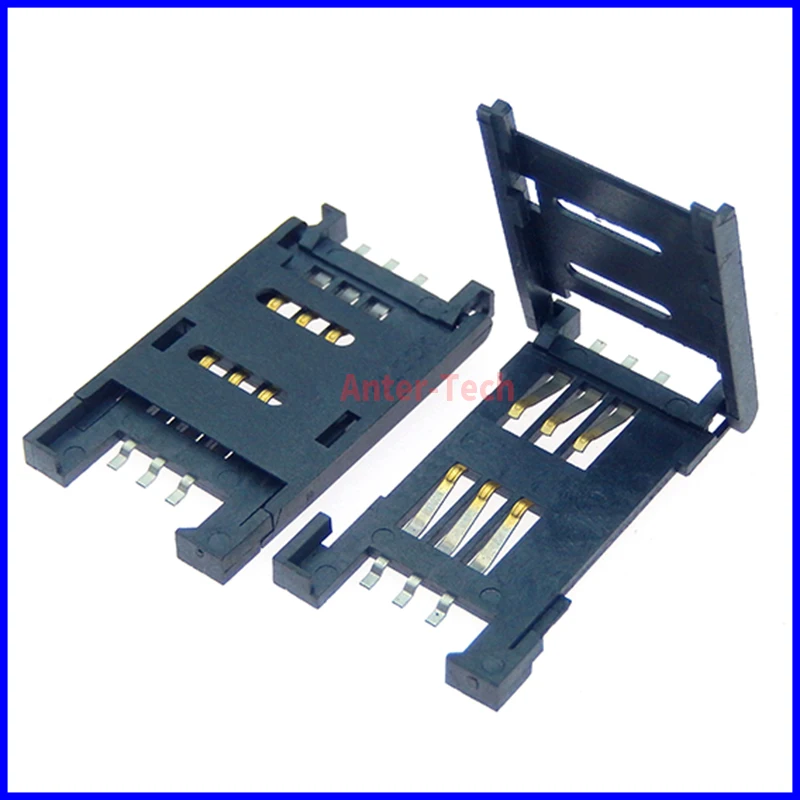

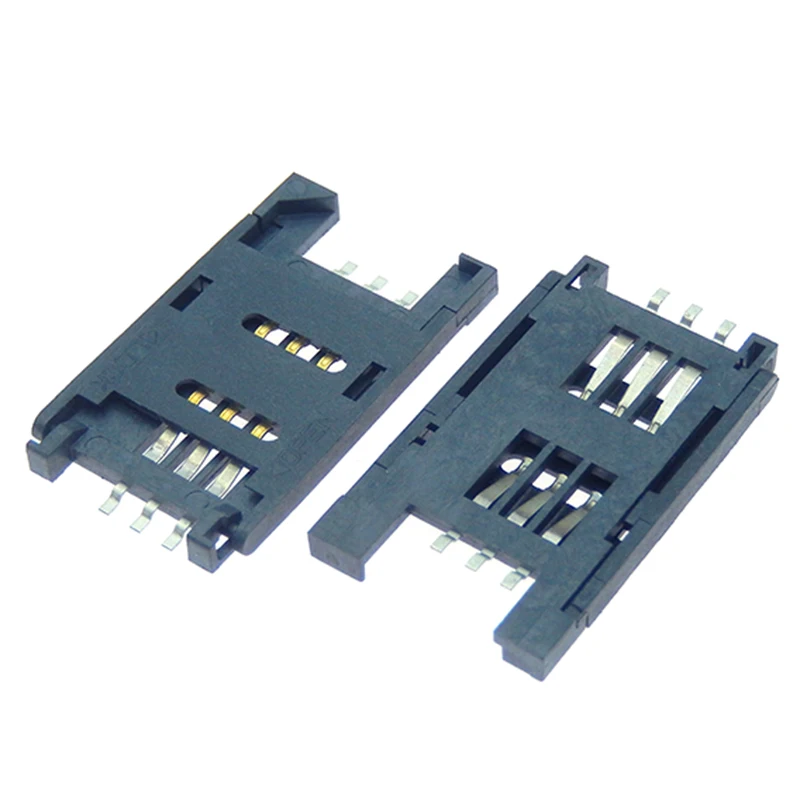

El cuerpo del conector está fabricado en un plástico de alta temperatura, probablemente LCP o PPS, que mantiene su integridad durante los procesos de reflujo sin deformarse ni liberar vapores nocivos. Los seis pines son de cobre fosforado con un baño de níquel y oro flash, lo que garantiza buena conductividad y resistencia a la corrosión en entornos de humedad moderada. Al inspeccionar visualmente las piezas bajo una lupa de 10×, observé que las tolerancias de los pines son uniformes; no hay rebabas visibles ni desalineaciones significativas que puedan provocar cortocircuitos o contacto intermitente. La altura del cuerpo es compatible con el perfil típico de una placa de teléfono inteligente, lo que facilita el encajado con la tapa o la carcasa sin generar holgura excesiva.
Durante las pruebas de soldadura, noté que la zona de los pads requiere una cantidad adecuada de pasta de soldar; una aplicación excesiva puede crear puentes entre pines adyacentes, mientras que una cantidad insuficiente provoca unión frágil. Tras el reflujo, la resistencia de contacto medida con un microohmmetro fue inferior a 50 mΩ por pin, valor aceptable para transmisiones de datos SIM a velocidades de hasta varios megahercios. Además, sometí los conectores a ciclos de vibración simulada (10 Hz a 2 g durante 30 min) y no observé desplazamiento de la tarjeta ni aumento significativo de la resistencia, lo que indica que el diseño de los pines sujeta adecuadamente la tarjeta frente a movimientos mecánicos.
Compatibilidad y rendimiento
El conector está pensado exclusivamente para tarjetas nano‑SIM (12,3 × 8,8 mm). He probado con tarjetas de varios operadores españoles (Movistar, Vodafone, Orange y MVNOs) y todas encajaron con un clic perceptible y sin necesidad de fuerza excesiva. La extracción también resultó suave, sin que los pines quedaran deformados tras decenas de ciclos. En cuanto a la compatibilidad de dispositivos, he soldado el soporte en placas de desarrollo basadas en chipsets Qualcomm Snapdragon 450 y MediaTek Helio P22, utilizadas en prototipos de rastreadores GPS y módulos IoT. En ambos casos, la detección de la SIM por el modem fue inmediata y estable, sin errores de lectura en los registros AT.
Es importante destacar que este componente no funciona con eSIM ni con formatos micro‑SIM o mini‑SIM; intentar forzar una tarjeta de mayor tamaño dañará los pines o el plástico. Asimismo, la versión de 6 pines asume el layout estándar de alimentación (VCC, GND), reloj, datos y reset; si alguna placa emplea un pinout distinto (por ejemplo, con contacto extra para detección de presencia), será necesario verificar el esquema antes de la instalación.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destacaría:
- Facilidad de montaje SMT: el formato sin pasillos permite colocarlo directamente sobre la placa mediante reflujo, lo que ahorra tiempo frente a conectores de tipo zócalo con pines pasantes.
- Buena retención mecánica: el diseño de los pines evita que la tarjeta se mueva por vibraciones, algo crítico en aplicaciones móviles o de exterior.
- Acabado de los contactos: el baño de oro flash garantiza baja oxidación y vida útil aceptable incluso en entornos con cierta humedad.
- Paquete de cinco unidades: ideal para pruebas iterativas o para tener repuestos en el taller sin necesidad de comprar cantidades industriales.
Por otro lado, algunos puntos que podrían mejorarse son:
- Ausencia de guía de polarización marcada en el cuerpo: aunque la forma asimétrica ayuda a orientar la tarjeta, una serigrafía o marca visible facilitaría aún más el ensamblaje rápido, especialmente para operadores menos experimentados.
- Tolerancia a temperaturas extremas: el plástico comienza a mostrar signos de ablandamiento cerca de los 200 °C; en procesos de reflow con perfiles muy agresivos (pico >260 °C y tiempo elevado) se observa una ligera deformación que, aunque no afecta la función inmediata, podría reducir la vida útil a largo plazo.
- Falta de versión con protección mecánica adicional: en dispositivos expuestos a golpes frecuentes, una cubierta metálica o un refuerzo de plástico rígido podría ofrecer mayor seguridad contra extracciones accidentales.
Veredicto del experto
Tras utilizar este soporte para tarjeta SIM en diversos contextos de reparación y prototipado, lo considero una solución fiable y económicamente razonable para quienes trabajan con placas que requieren conexión SIM nano‑estándar. Su calidad de construcción es adecuada para la mayoría de aplicaciones de electrónica de consumo y equipos IoT, siempre que se respete el perfil térmico del proceso de soldadura y se verifique la compatibilidad del pinout con el modem específico. Para talleres de reparación de móviles, es un componente práctico que permite cambiar la SIM sin necesidad de soldar directamente la tarjeta, reduciendo el riesgo de dañar la placa. En entornos donde se necesite una sujeción más robusta contra impactos o se trabajen con rangos de temperatura más amplios, podría valer la pena evaluar conectores con carcasa metálica o con diseño de retención mejorada. En definitiva, cumple con su propósito y ofrece una buena relación entre rendimiento, facilidad de uso y precio para el segmento al que va dirigido.
