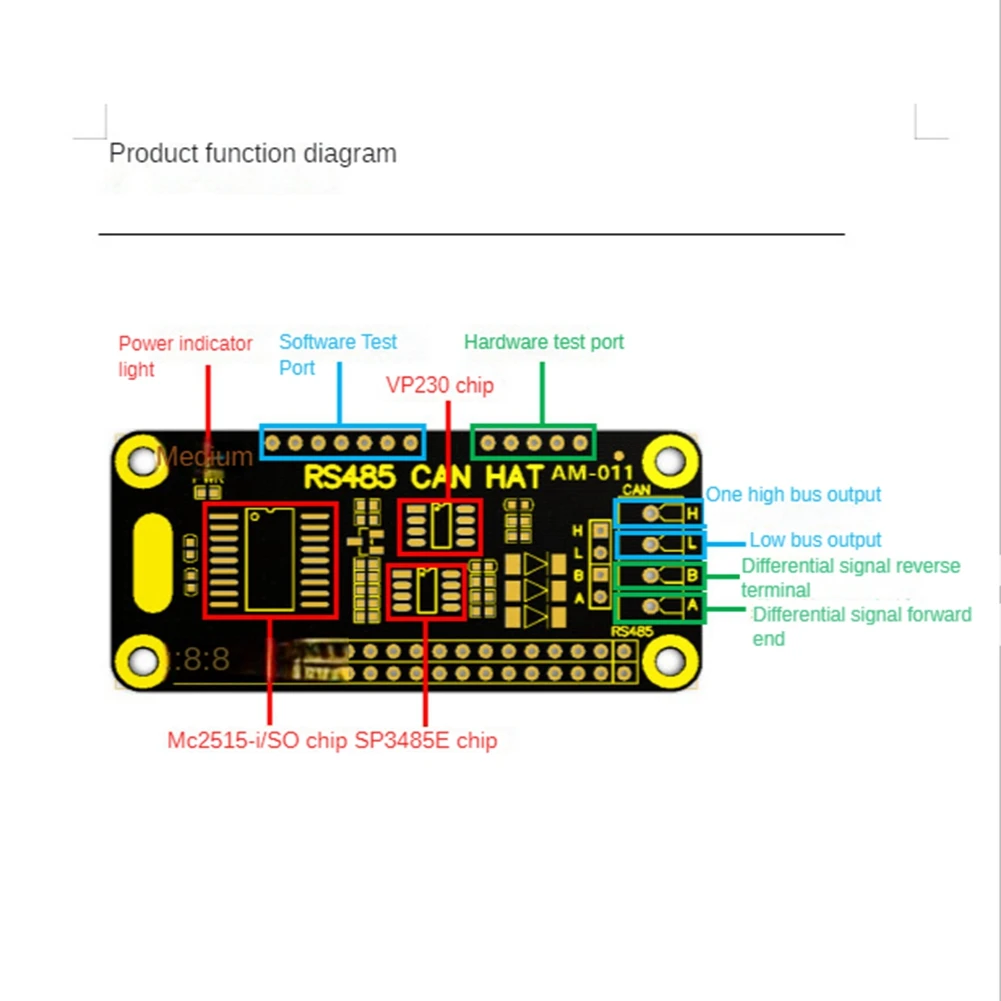

Descripción
(1) basado en una interfaz GPI0 de 40 Pines, adecuada para la placa base de la serie
(2) puede funcionar, usando la interfaz SPI CAN controller MCP2515, con transceptor SN65HVD230
(3) con función RS485, usando control UART, comunicación semidúplex, admite el estado del transceptor de conmutación automática sin control, el transceptor es SP3485
(4) interfaz de control reservada, conveniente para otros controladores para controlar
(5) a bordo (tubo de supresión de voltaje transitorio), la comunicación RS485 puede suprimir eficazmente el voltaje de sobretensión y el voltaje transitorio en el circuito, antiestático.
Este producto es un RS485 y una placa de expansión diseñada para, que puede resolver el problema que no tiene 485 y puede interfaces; Al mismo tiempo, puede hacer que otros dispositivos mantengan una comunicación normal.
Parámetros del producto.
Voltaje de funcionamiento: 3,3 V
Controlador CAN: MCP2515
Transceptor CAN: SN65HVD230
485 transceptor: SP34854.

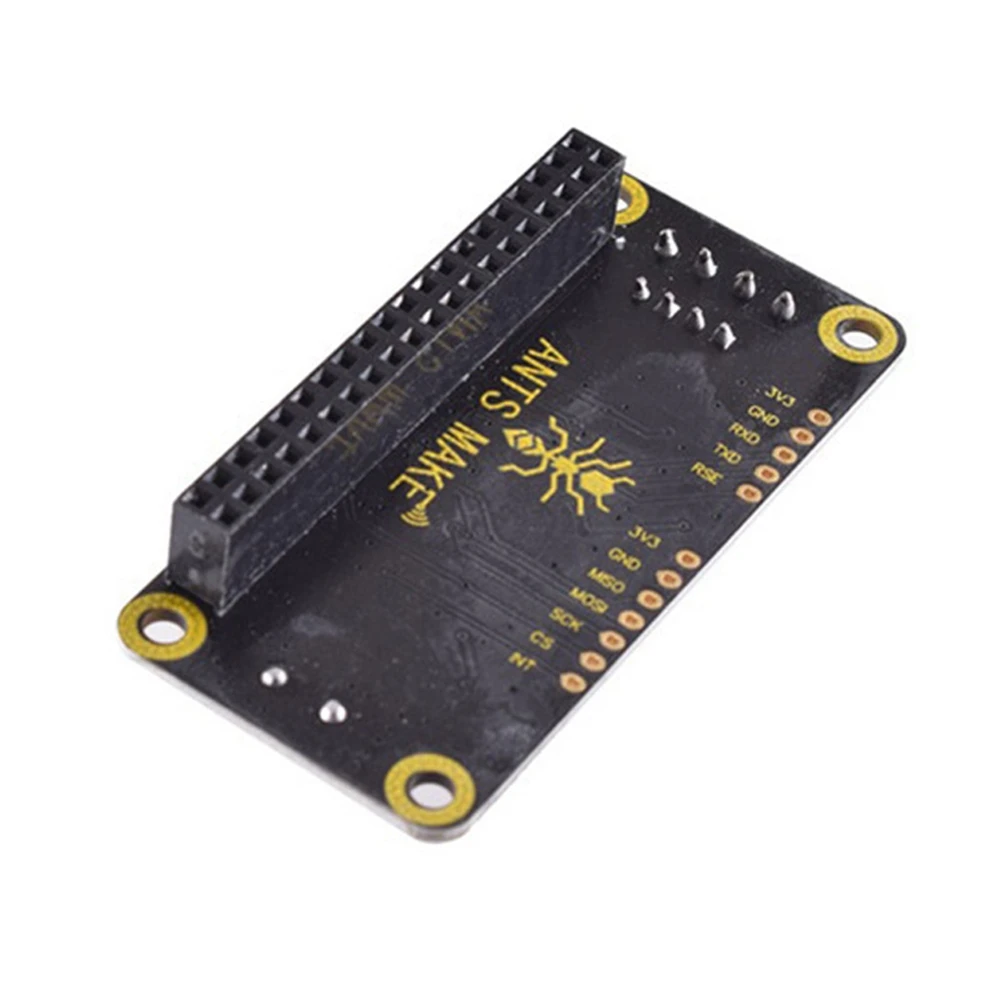

Función de Pin
: Salida de interrupción: chip SPI seleccionar señal
Entrada de reloj SPI
MOSI: entrada de datos SPI
: Salida de datos SPI
RXD: Recepción de serie RS485
TXD: Transmisión en serie RS485.
: Recepción y transmisión RS485
Color: Negro
Material:PCB

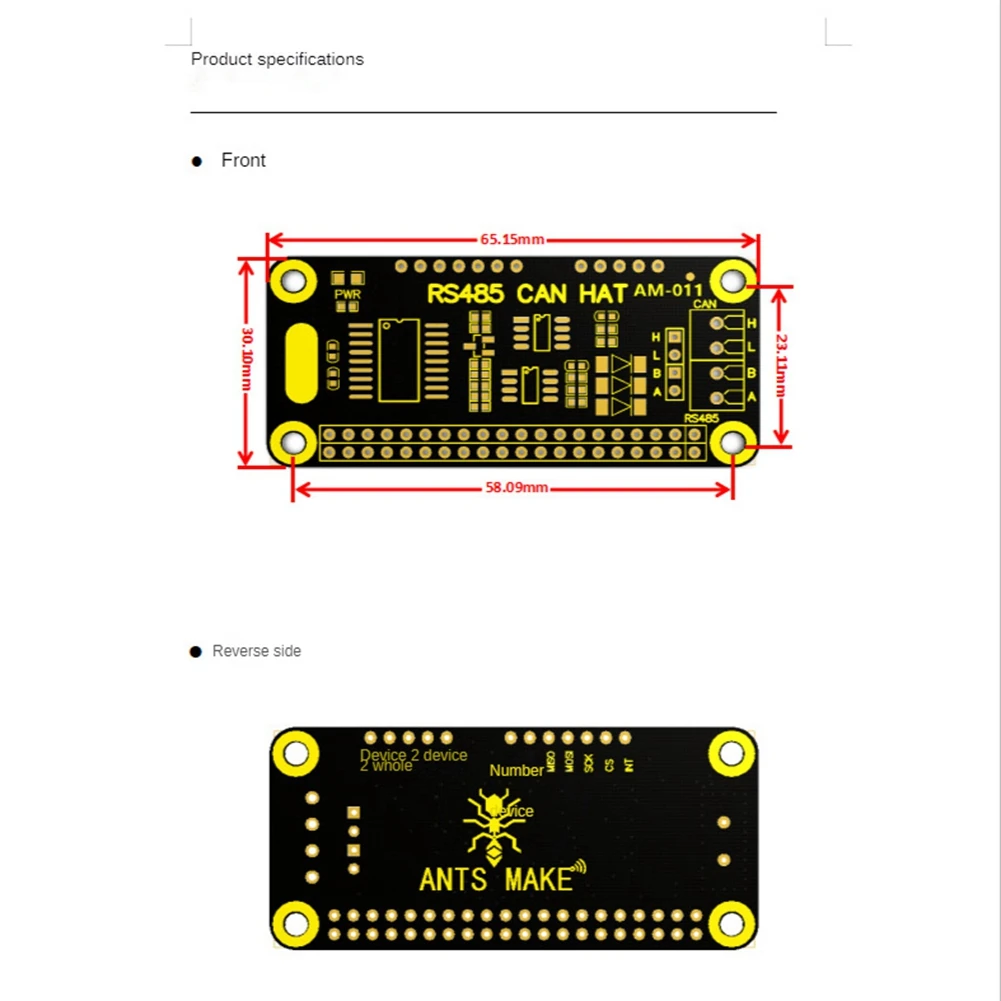

Tamaño: 65,15x30,1 MM
Contenido del paquete:

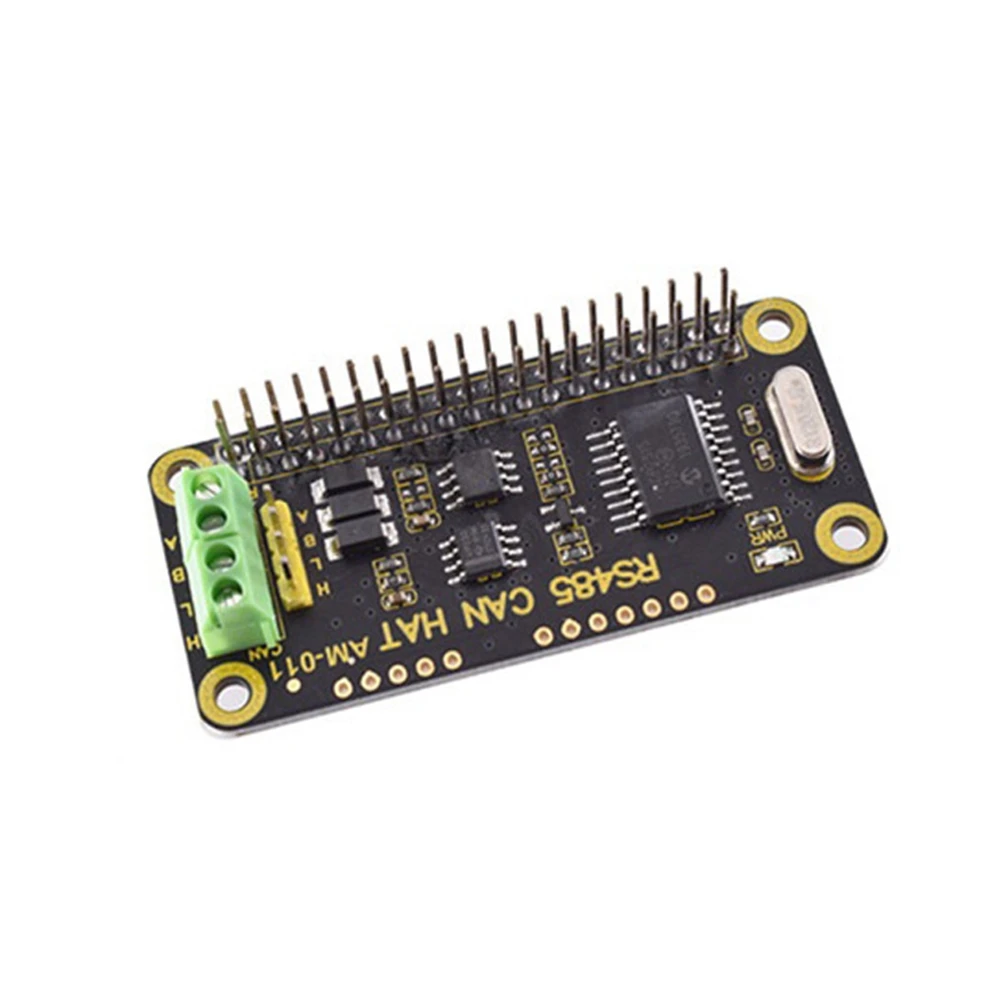

1 x RS485 CAN HAT board
Solo el contenido del paquete anterior, otros artículos no están incluidos.
Nota: el reflejo de la luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea un poco diferente al real. El error de medición permitido es de +/- 1-3cm.
