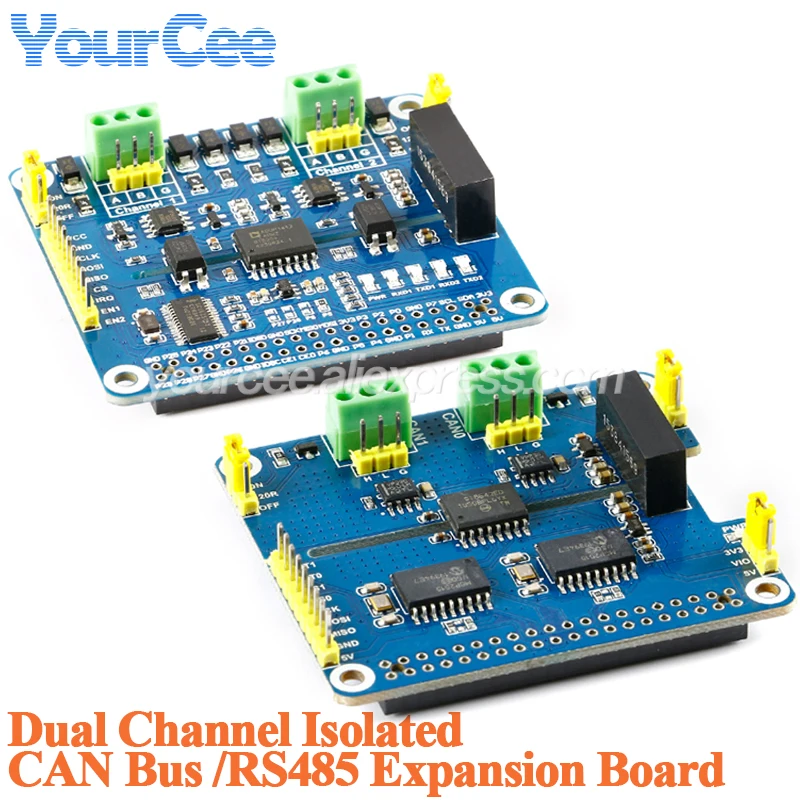

Sombrero de expansión CAN aislado de 2 canales MCP2515 SN65HVD230 circuito de protección multi integrado para Raspberry Pi STM32 RS485 RS485

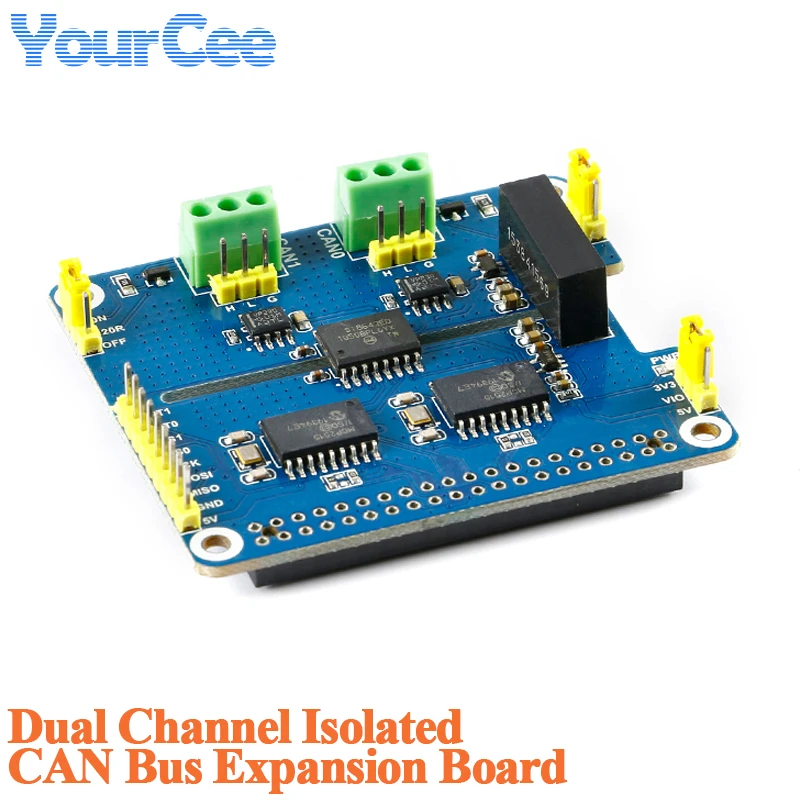

Introducción del producto:

Esta es una placa de expansión aislada de bus CAN de doble canal especialmente diseñada para Raspberry Pi.Admite CAN fd (CAN con velocidad de datos flexible), una variedad de circuitos de protección integrados, una fuerte capacidad antiinterferencias y funciona.

Estable, adecuado para automatización automotriz o industrial.

Características:

No solo es compatible con el protocolo CAN 2.0 tradicional, sino también con el protocolo CAN fd.La velocidad de transmisión de datos es más rápida y el rendimiento de datos es mayor.

También tiene una variedad de circuitos de protección integrados, que incluyen sobretensiones de rayos de 500 M, protección estática, protección contra cortocircuitos y aislamiento eléctrico, lo que hace que la comunicación sea más segura y confiable.

Características:

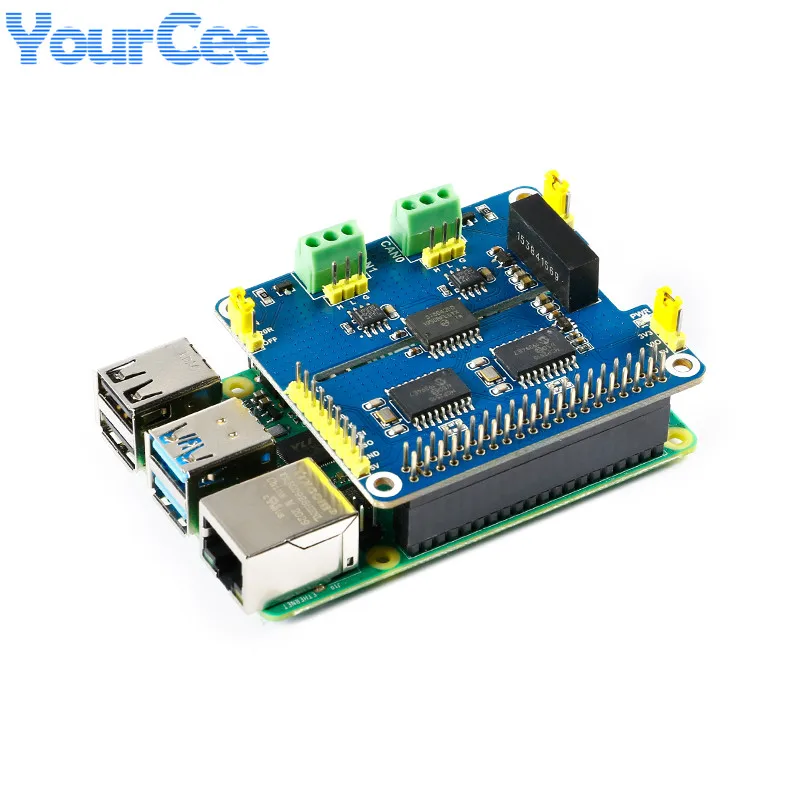

Basado en la interfaz GPIO Raspberry Pi de 40 pines, adecuada para placas base de la serie Raspberry Pi

Admite protocolos CAN2.0 y CAN fd tradicionales

Interfaz de control SPI de salida para un fácil acceso a los principales placas de control como STM32/Arduino

Circuito de aislamiento eléctrico integrado, voltaje de aislamiento de hasta 5 KV, buena estabilidad, antiinterferencias más fuerte

Protección contra rayos integrada, protección antiestática y anticortocircuito

Circuito de cambio de nivel integrado, que puede cambiar el nivel de trabajo de 3,3 V y 15 V a través de una tapa de puente

1200 resistencias de terminación a bordo, se pueden configurar mediante una tapa de puente

Parámetros del producto:

Controlador CAN: MCP2517FD

Transceptor CAN: MCP2562FD

Método de comunicación: SPI (de forma predeterminada, se utilizan dos comunicaciones SPI independientes, que se pueden configurar en un SPI a través de uniones de soldadura)

Fuente de alimentación: terminal de alimentación externa o Raspberry Pi

Voltaje de entrada del terminal: CC 8 ~ 26 V

Voltaje de trabajo: 5V

Voltaje lógico: 3,3 V 5 V

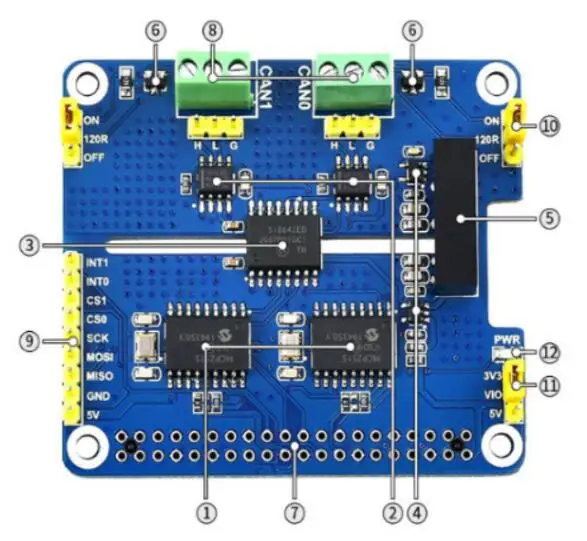

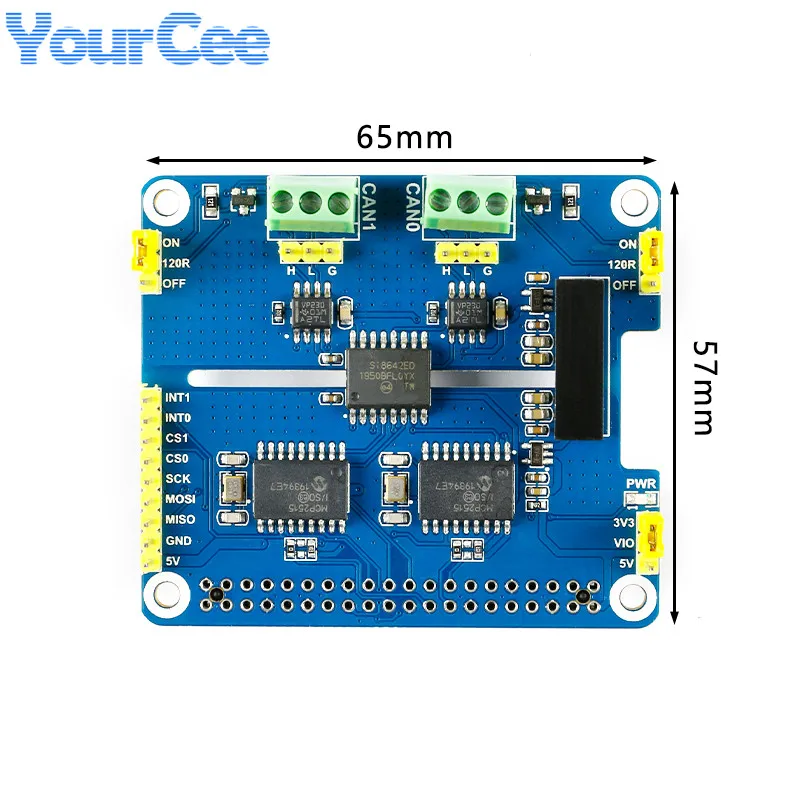

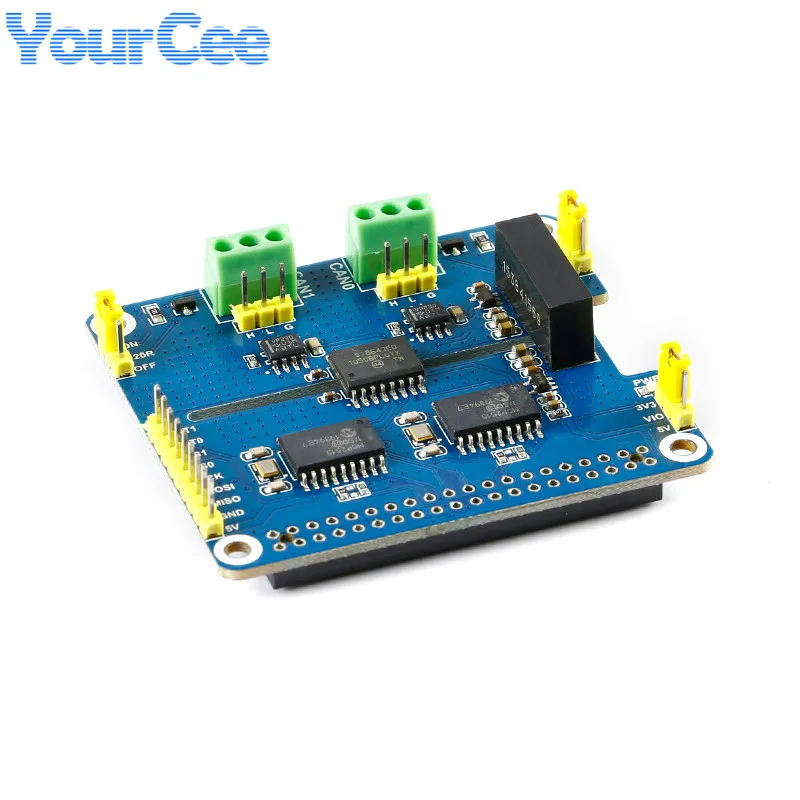

1.Chip controlador MCP2515

2.Chip transceptor SN65HVD230

3.Chip aislador digital SI8642ED

4.Chip de alimentación RT9193-33

5.B0505LS-1W módulo de aislamiento de potencia

6.Matriz de diodos de supresión transitoria SM24CANB

7.Interfaz GPIO Raspberry Pi

8.Interfaz de bus CAN

9.Interfaz de control MCU

Interruptor de resistencia terminal de 10.120Ω

Interruptor de voltaje lógico de 11,3,3 V/5 V

12.Indicador de encendido

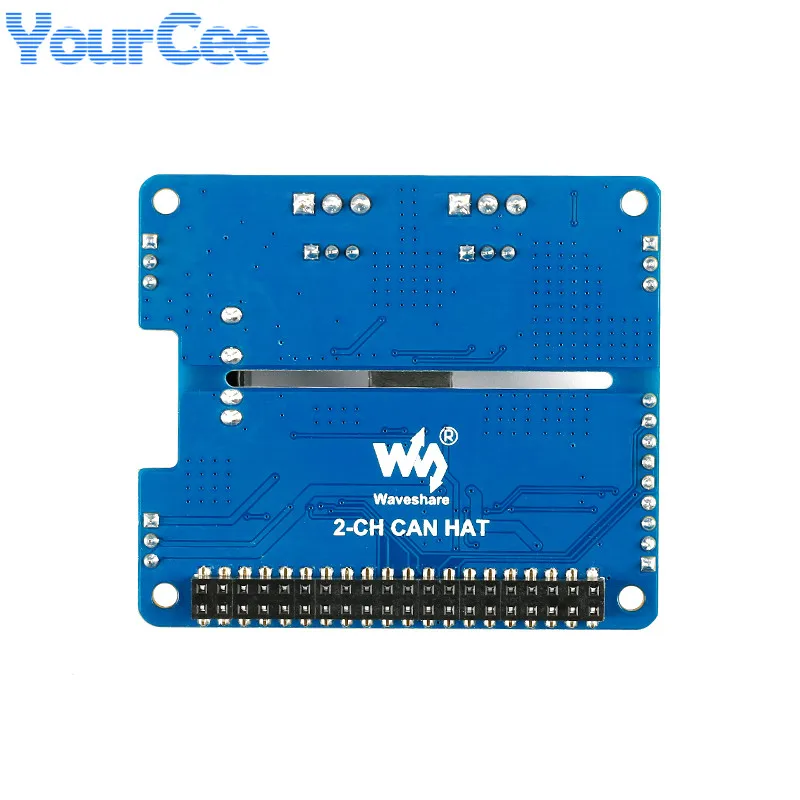

Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi

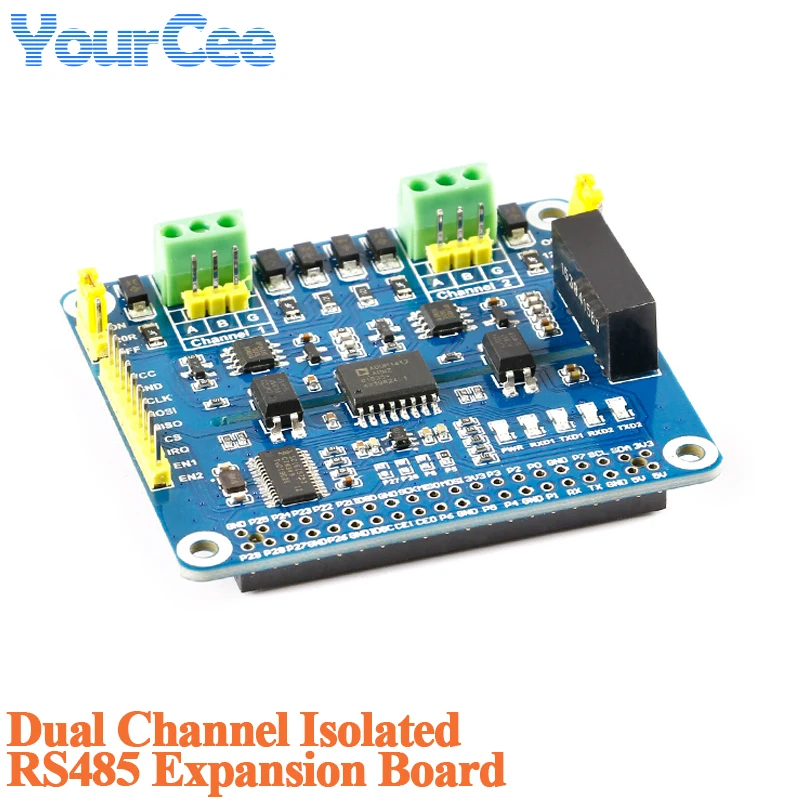

Adopta la combinación de chip dual SC16IS752+SP3485, convierte SPI a RS485, velocidad de datos de hasta 921600 bps

Permite transceptor de datos de forma manual o automática, configurados mediante un interruptor DIP

TVS (supresor de voltaje transitorio) integrado, suprime eficazmente la sobretensión y el voltaje de pico transitorio en el circuito, a prueba de rayos y antielectrostático.

El fusible de recuperación automática integrado y los diodos de protección garantizan salidas estables de corriente/voltaje, proporcionan protección contra sobrecorriente/sobretensión y mejoran la resistencia a los golpes.

LED integrados para indicar el estado de alimentación y transceptor

Pines de control SPI de ruptura, para conectar con placas de control de host como Arduino

Viene con recursos de desarrollo y manual (ejemplos en C y Python)

Características:

• Conectividad Raspberry Pi, compatible con Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+

• Función CAN, controlador CAN integrado MCP2515 mediante interfaz SPI, transceptor integrado SN65HVD230

• Función RS485, controlada vía UART, comunicación semidúplex, admite control automático TX/RX sin programación, transceptor integrado SP3485

• TVS (supresor de voltaje transitorio) integrado, suprime eficazmente la sobretensión y el voltaje de pico transitorio en el circuito para transceptor RS485, a prueba de rayos y antelectrostático.

• Pines de control reservados, permiten trabajar con otros tableros de control

• Viene con recursos de desarrollo y manual (ejemplos en cableadoPi/python)

Especificaciones

• Voltaje de funcionamiento: 3,3 V

• Controlador CAN: MCP2515

• Transceptor CAN: SN65HVD230

• Transceptor 485: SP3485

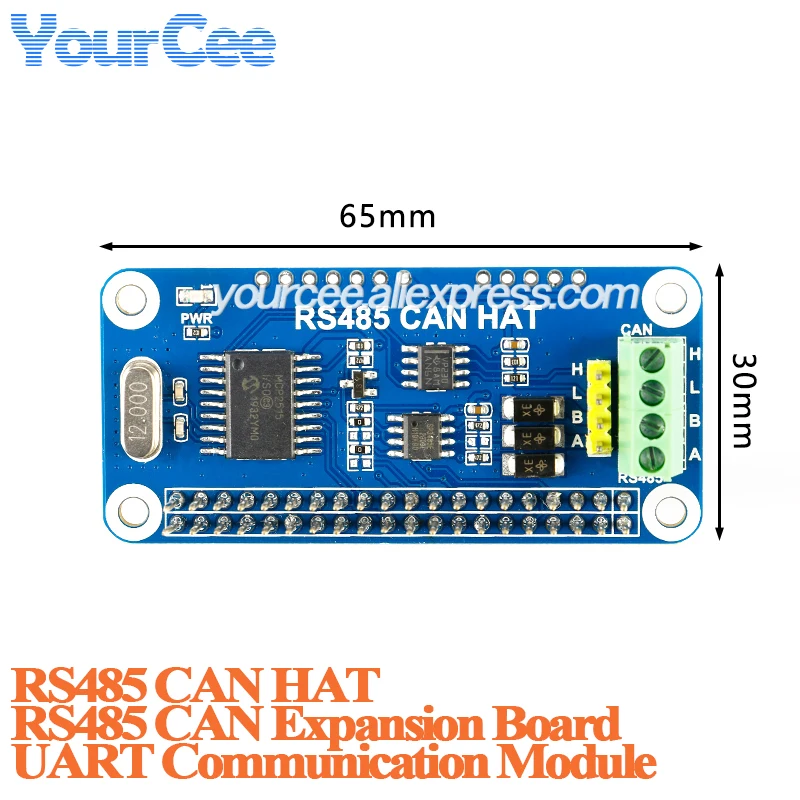

• Dimensión: 65 mm x 30 mm

• Tamaño del orificio de montaje: 3,0 mm

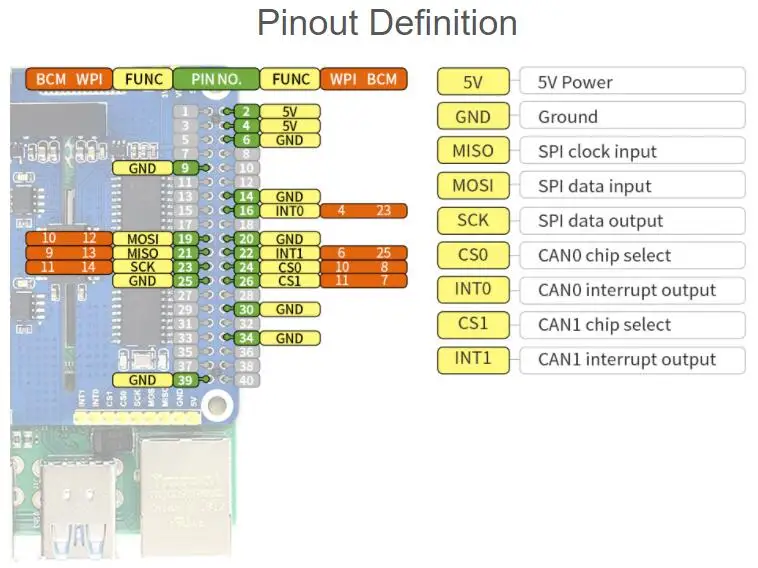

Pinouts

PIN

Raspberry Pi (BCM)

DESCRIPCIÓN

3V3

3V3

Alimentación de 3,3 V

TIÑO

TIÑO

Tierra

SCK

P11 / SIGLO

Entrada de reloj SPI

MOSI

P10 / MOSI

Entrada de datos SPI

MISO

P9 / MISO

Salida de datos SPI

CS

P8 / CE0

Selección de chip SPI

INT

P25

Interrupción

RXD

P15 / RXD

Recepción UART RS485

TXD

P14 / TXD

Transmisión UART RS485

RSE

P4

Control RS485 TX/RX (control automático por defecto, se requiere algo de soldadura para habilitar el control manual), alto para TX, bajo para RX
