Descripción
Características:
1. Diseño SMD completo, la calidad de la soldadura se puede mostrar visualmente a través de la iluminación de 15 LED;
2. El circuito es novedoso, interesante y tiene una gama completa de componentes;

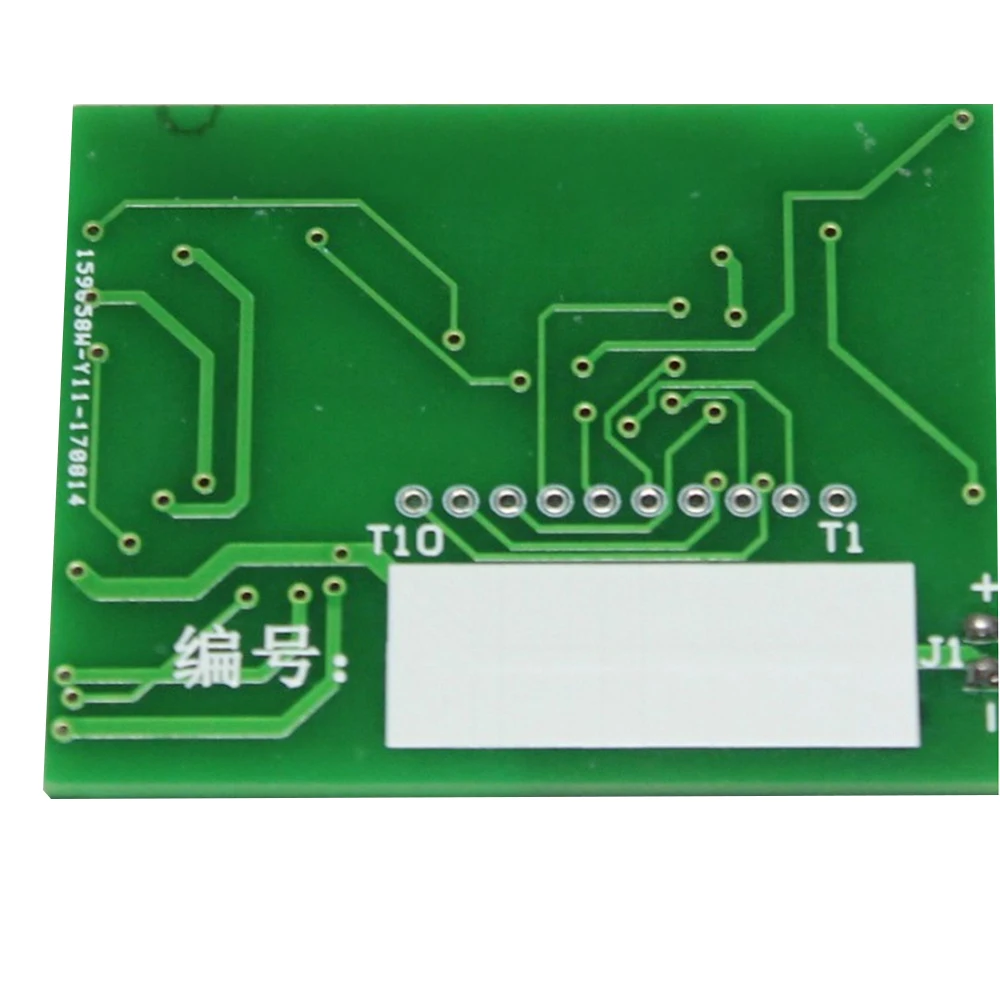

3. Adoptando un tablero de hojalata de fibra de vidrio de doble cara, se puede utilizar para prácticas de soldadura para principiantes, entrenamiento práctico, exámenes, competiciones, etc.
4. Proporcione una versión WORD del manual del usuario para que todos puedan modificarla de manera flexible;

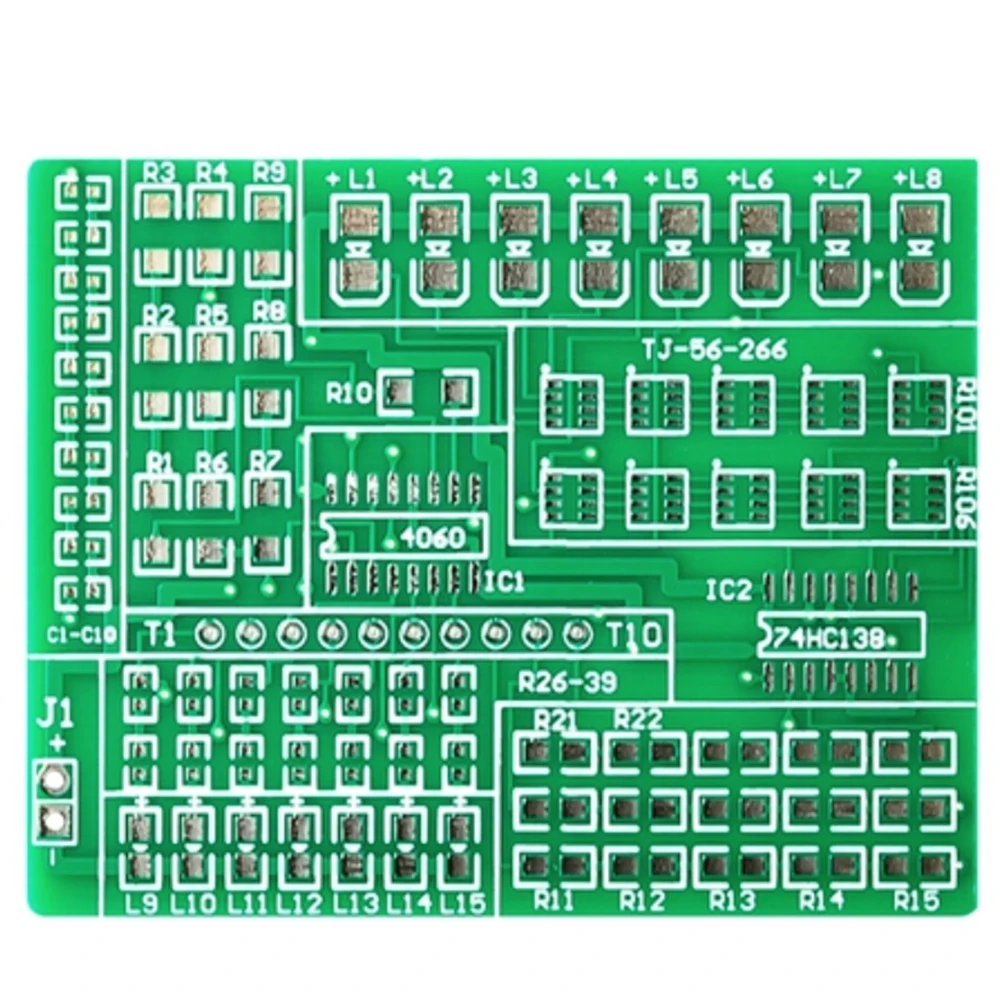

5. Material de la placa: placa estándar internacional, todas las almohadillas de soldadura están chapadas en estaño, materiales ignífugos y anticaída de alta resistencia, se pueden desmontar repetidamente, el diseño de la placa PCB es razonable, Y se utilizan componentes SMD de uso común.
Parámetros:
Voltaje de funcionamiento del circuito: 5V
Tamaño del tablero: 59*48MM
Grosor del tablero: 1,6mm
Introducción del circuito:

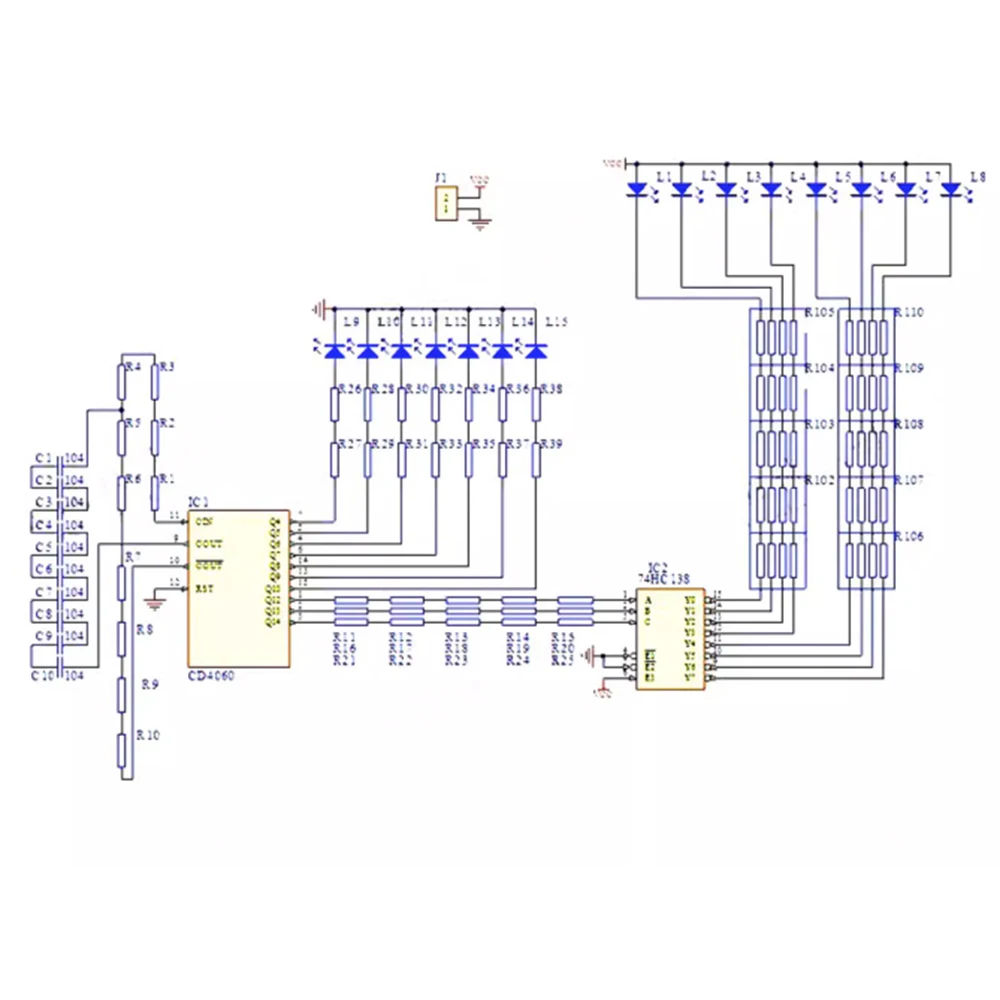

Este circuito es un circuito de control automático de diodo emisor de luz compuesto por circuitos integrados digitales CD4060 y 74HC138. El CD4060 internamente se compone de un oscilador y un contador binario con 10 etapas de salida. El oscilador se puede conectar externamente a un oscilador de cristal o RC. El circuito de control está conectado en modo de oscilación RC, que consta de una serie de dos y tres series. El valor de resistencia de la serie de resistencias es la suma de los valores de resistencia de cada resistencia. La conexión en serie es igual a la misma capacidad de condensadores con la capacidad de un solo condensador/Número de condensadores, 104/10,
Después de que se inicia el circuito de oscilación de CD4060, el contador cuenta la señal de oscilación, y cada bit binario del contador cambia continuamente con el conteo, emitiendo una señal de onda cuadrada con una frecuencia de alta a baja en los pines (pins) (2). Cada uno de ellos controla un LED De la misma, haciendo que estos siete LED parpadeen a diferentes frecuencias. La entrada de la batería está conectada a la entrada del circuito integrado 74HC138, que es un circuito decodificador de 3-8 cables. En el extremo de salida, solo un bit está en un nivel bajo. A medida que los datos en el extremo de entrada cambian, la cantidad de luz se vuelve baja de forma secuencial, formando un efecto de luz fluida en el L1-L8. Después de que el recuento de CD4060 se desborde, se convertirá en 0 y se volverá a contar. Consiguiendo así el control automático de 15 canales LED.
El Kit de práctica de soldadura de chip de controlador de luz de color de 15 vías tiene las siguientes 10 funciones principales, que se prefieren para entrenamiento, exámenes y competiciones:

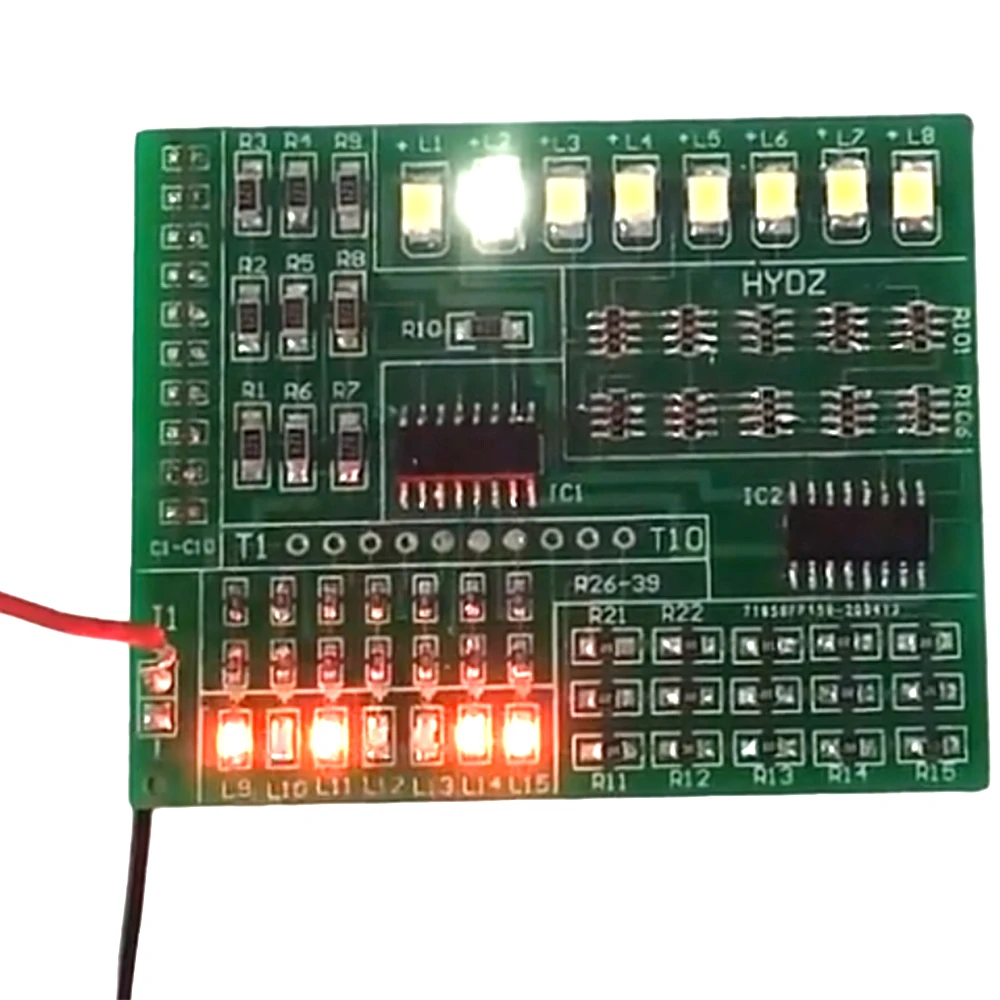

Diversión-Después de instalar el circuito, agregar 4-6 voltios de electricidad crea 7 luces de conteo binario y 8 luces fluidas, lo cual es novedoso y divertido.

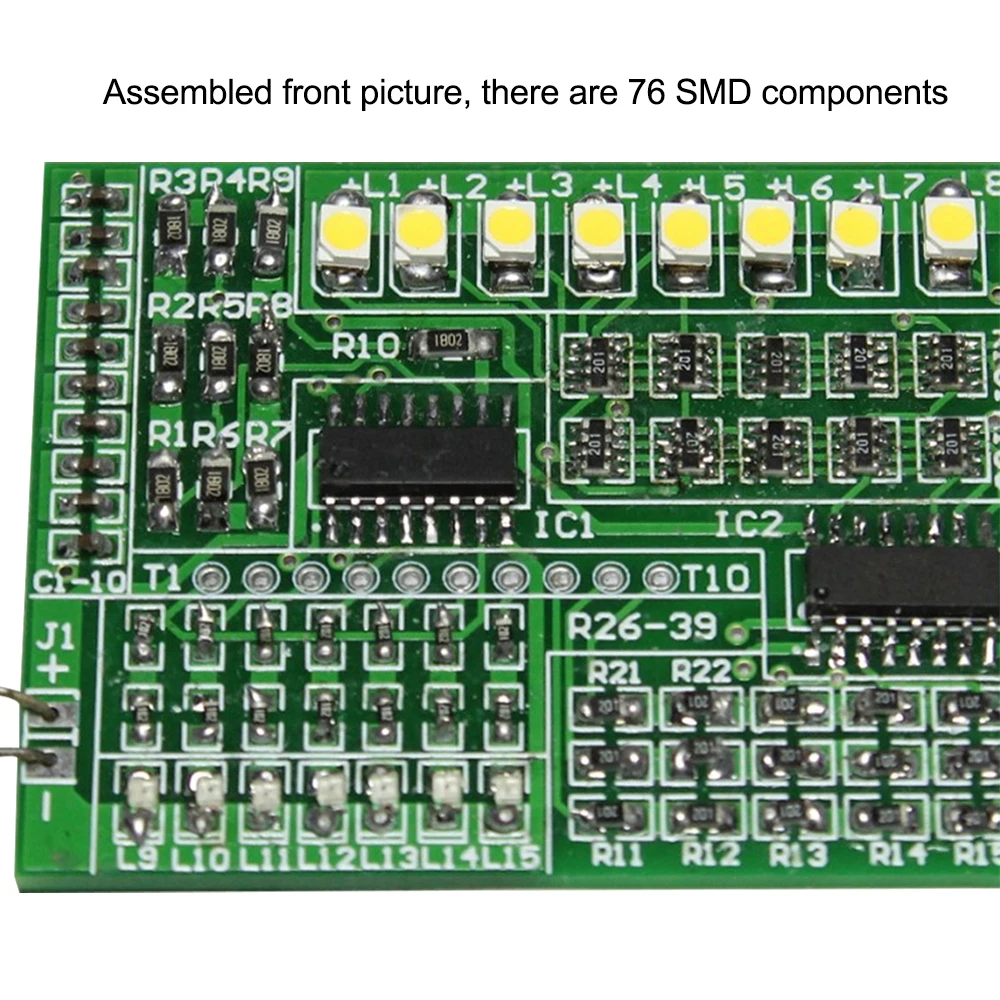

Entrenamiento-Hay un total de 76 componentes (excluyendo pasadores de fila) y 240 juntas de soldadura, lo que facilita el entrenamiento de la velocidad.
Amplitud: hay 8 tipos de componentes de uso común en el circuito, y uno puede estar familiarizado con el uso de más componentes.
Practicidad: el circuito tiene funciones específicas, y Yan Ran es una obra electrónica.
Simulación: equipado con instrucciones de uso, se puede utilizar como referencia para competiciones, selección, exámenes, etc.
Económico: se puede desmontar y soldar repetidamente para su uso, mejorando la tasa de uso.
Flexibilidad: cada componente tiene un número y no está etiquetado con parámetros, lo que permite un ajuste flexible de los parámetros.
Inteligencia: cuando el circuito está encendido, puede juzgar inteligentemente si la soldadura es normal y el punto de falla se indica mediante una lámpara.
Innovación: el diseño del circuito es novedoso y de dificultad moderada. Es exclusivo de Ju Zero Electronics y no debe ser imitado por compañeros.
Tecnicidad: el circuito tiene un principio de funcionamiento único, proporciona un diagrama esquemático completo y está equipado con 10 puntos de prueba para facilitar varias pruebas y mejorar el nivel teórico.
Recordatorio:
Los componentes incluidos pueden tener diferentes colores debido a problemas por lotes, lo que no afecta su uso. ¡Por favor, considere cuidadosamente!
La Instalación y producción de kits de bricolaje (piezas sueltas) requieren un cierto nivel de base profesional y capacidad práctica, y existe el riesgo de daños durante el proceso de producción. Después de instalar las piezas sueltas, no se proporcionarán para el servicio posventa. ¡Elija con cuidado!

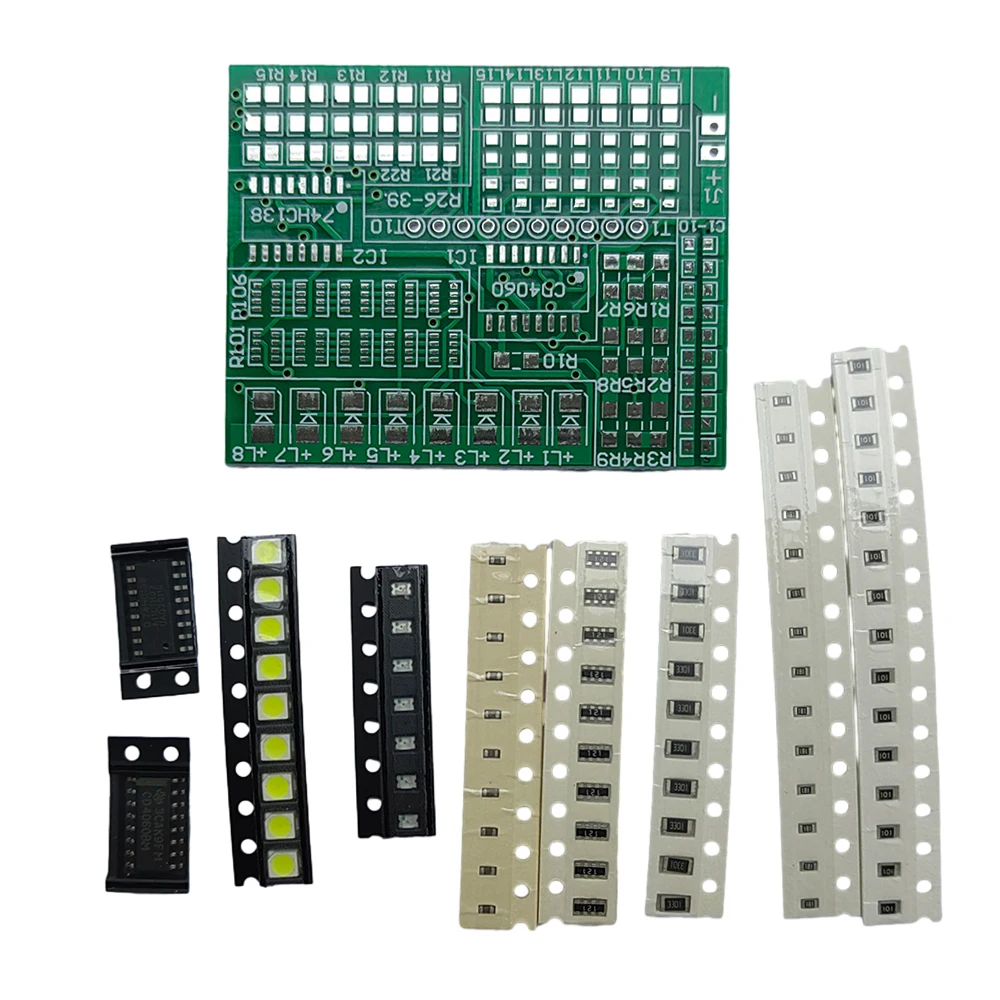

El paquete incluye
El circuito incluye los siguientes componentes:
1. 0603 condensadores de CHIP, 10 piezas
2. Resistencia de chip 0603-4P 10
3. Dos Circuitos integrados empaquetados SOP
4. 4. 0805 SMD LED 7 piezas
5. 0805 resistencias de chip 15 piezas
6. 10 piezas de 1206 resistencias de chip
7. 0603 resistencias de chip 14 piezas
8. 3528 parche LED blanco 8 piezas
9. 10 2,54 Pines de prueba (opcional, no incluido en el kit)
10. Una placa PCB de doble cara dedicada
