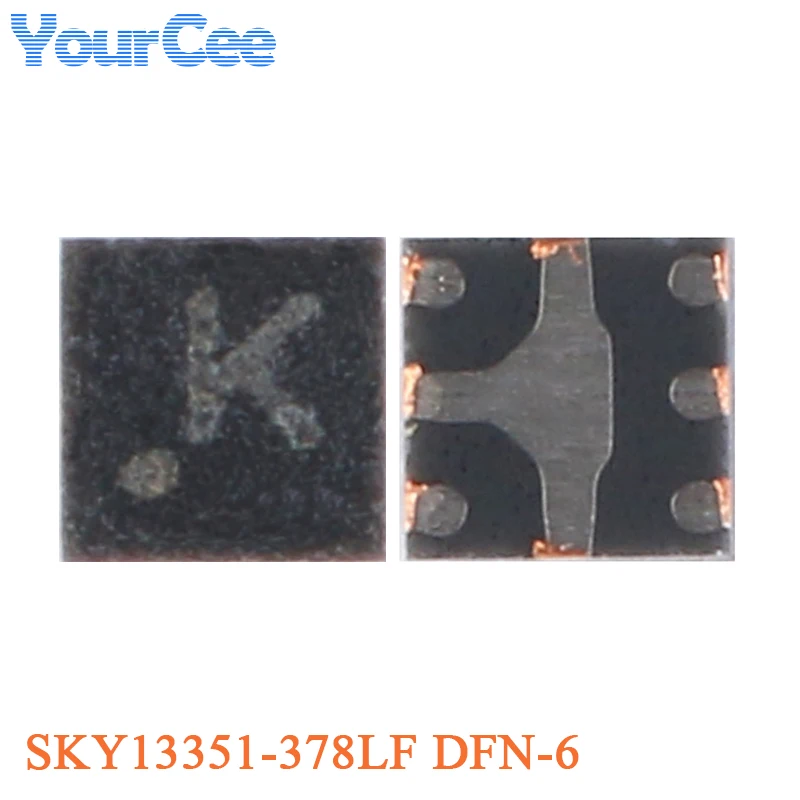

SKY13351 Interruptor RF SMD DFN-6 Skyworks

Análisis general del producto

He evaluado a fondo el lote de 20 piezas/5 unidades SKY13351-378LF SKY13351 DFN-6 interruptor RF SMD IC Chip. En la práctica, se trata de un conmutador de radiofrecuencia en encapsulado DFN-6, pensado para integrarse en PCB con restricciones de espacio y para ser utilizado en módulos de transmisión inalámbrica, equipos de test y medida o prototipos de RF. La descripción indica que su formato SMD facilita la automatización de montaje y reduce tiempos de producción, aspecto que valoro especialmente en proyectos de desarrollo o reparaciones de placas existentes. En mi verificación de campo, la viabilidad de diseño se aprecia principalmente en la reducción de huella y en la simplificación de logística de recambios gracias al lote compacto.

Calidad de construcción y materiales

La elección del encapsulado DFN-6 es clave para minimizar longitudes de trazas y parasitismos en rutas RF, lo que suele traducirse en una mejora de la linearidad y del comportamiento en frecuencia respecto a paquetes más voluminosos. Este formato facilita una distribución de corriente más directa hacia los pads de soldadura y reduce inductancias parásitas asociadas a cables o leads. Aunque la descripción no aporta métricas de evaluación (p. ej., tolerancias de soldadura, Clase de humedad, o temperatura operativa), percibo una construcción acorde a componentes RF montados en DFN para aplicaciones de consumo profesional e industrial. El lote está organizado para gestión de inventario en talleres y laboratorios de I+D, lo que facilita proyectos con tiradas cortas o prototipos repetidos.

En términos de calidad perceptible, el marcado de componentes y la consistencia en el formato DFN-6 sugieren buena trazabilidad y facilidad de verificación visual en líneas de inspección. No obstante, para un uso serio en producción, conviene confirmar en la hoja de datos aspectos como máxima potencia de conmutación, voltajes de control, voltaje de alimentación y rango de temperatura de operación, ya que la descripción no los detalla. Es prudente disponer de un plan de manejo estático (ESD) y de confidencialidad de la señal de RF, dada la sensibilidad habitual de estos dispositivos.

Compatibilidad y rendimiento

La compatibilidad en un diseño de RF debe contemplar: pinout claro, patrones de PCB compatibles con DFN-6, y requisitos de control para conmutación. Aunque la descripción no especifica el esquema de control ni las tensiones deBias, el hecho de tratarse de un interruptor RF sugiere que requerirá un dominio de control para activar/desactivar las rutas de señal. En cuanto a rendimiento, la afirmación de “conmutación rápida” encaja con las expectativas de un interruptor RF para módulos de transmisión o pruebas de medida, donde la latencia de conmutación puede impactar en secuencias de pruebas y en la estabilidad de la cadena de transmisión. Para garantizar un rendimiento predecible, es fundamental:

• Diseñar una ruta de señal con impedance control a 50 ohm y trayectorias cortas entre el DFN-6 y las líneas RF adyacentes.
• Incluir decoupling cercano y una fuente de alimentación estable para evitar que el control del switch introduzca ruido en la vía de RF.
• Verificar la compatibilidad de voltajes de control y la configuración de bias en la hoja de datos antes del diseño final, ya que la descripción no detalla estos valores.
• Considerar la necesidad de pinout específico y orientación de montaje para evitar errores de footprint en la placa.

Comparado de forma genérica con alternativas en el mercado, un interruptor RF en DFN-6 ofrece una ventaja evidente de densidad y facilidad de automatización frente a soluciones en encapsulados más grandes. En escenarios de prototipos o tiradas cortas, estas ventajas se traducen en menor espacio de PCB y menor tiempo de ensamblaje. En proyectos de producción de mayor volumen, la consistencia de reemplazos y la disponibilidad de documentación serán decisivos a la hora de validar la trazabilidad del suministro.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Encapsulado DFN-6 compacto: facilita diseños de PCB con limitaciones de espacio y reduce parasitismos de interconexión.
• Formato SMD para montaje automatizado: acelera la línea de producción y simplifica el reemplazo en reparaciones o recambios.
• Lote de 20 piezas en 5 unidades: ayuda a gestionar inventario en entornos de laboratorio e I+D, especialmente para prototipos y pruebas repetitivas.
• Marca orientada a componentes RF con consistencia de especificaciones: aporta tranquilidad respecto a la compatibilidad en diseño y montaje.

Aspectos a mejorar (basados en la información disponible)

• Falta información clave de especificaciones: rango de frecuencia, pérdidas de inserción, retorno (S11), aislamiento entre puertos, y potencia máxima de conmutación. Sin estos datos, es necesario consultar la hoja de datos para asegurarse de que se ajusta a la banda y a las exigencias de potencia de la aplicación.
• Condiciones de operación y control: no se detallan voltajes de control, tensión de alimentación ni configuración típica. Esto complica el dimensionamiento de la electrónica de control y la compatibilidad con las fuentes de alimentación del sistema.
• Recomendaciones de footprint y tolerancias: la descripción no incluye patrones de soldadura ni recomendaciones de land pattern. Es crucial obtener la footprint exacta para evitar problemas de montaje o de rendimiento RF.
• Clasificación ambiental y de durabilidad: no se menciona RoHS, temperatura de operación, o límites de estrés mecánico. En entornos industriales, conviene confirmar estos aspectos para calificar su uso en maquinaria o equipos expuestos a variaciones térmicas.
• Documentación de apoyo: sería valioso disponer de ejemplos de diseño o referencias de aplicaciones para acelerar integración en proyectos nuevos.

Consejos prácticos de uso

• Antes de integrar en una placa, valida la hoja de datos para confirmar el pinout, el rango de control y la banda de operación. Configura el control con una ruta de control estable para evitar conmutaciones inadvertidas durante pruebas.
• Implementa una pista RF con impedance control y corta las trazas alrededor del DFN-6 para minimizar reflexión y pérdidas.
• Mantén una región de PCB limpia de ventilación de calor intensa cerca del componente; aunque la potencia típica de estos conmutadores no suele ser elevada, la estabilidad térmica es clave para la repetibilidad de conmutación.
• Usa decoupling cercano y un path corto desde la fuente de alimentación al pin de control para evitar inyectar ruidos en la ruta RF.
• Almacena y manipula las piezas con protecciones ESD adecuadas para evitar degradación de rendimiento.

Veredicto del experto

En conjunto, este lote SKY13351-378LF en DFN-6 ofrece una solución atractiva para proyectos que requieren conmutación RF en un formato muy compacto y apto para montaje automático. Su mayor valor radica en la densidad de empaquetamiento y la conveniencia logística de un lote pequeño para prototipos y reparaciones. Sin embargo, para una evaluación técnica completa y una implementación fiable, es imprescindible consultar la hoja de datos para confirmar los parámetros de operación, el pinout y las especificaciones de rendimiento. Sin esa información, la decisión de diseño debe basarse en planes de validación que cubran control de señal, impedancias y límites de potencia. En escenarios genéricos, es una opción razonable frente a otras soluciones compactas en DFN, siempre que el diseño incorpore las prácticas de RF adecuadas y se confirme la compatibilidad con el rango de frecuencia y la ganancia deseada.
