Sistema de transmisión de vídeo inalámbrico 5,8G 2000mW FPV TX RX con pantalla receptora IPS de 4,3 pulgadas

Sistema de transmisión de vídeo inalámbrico de 5,8G 2000mW FPV TX RX Set con pantalla receptor IPS de 4,3 pulgadas

Características:
- Dos disipadores de calor y un ventilador de refrigeración
- Cámara CMOS 1200TVL HD
- El conector JST facilita su uso
- Transmisor de vídeo de alta potencia de 2W
- Doble disipación de calor y transmisión de larga distancia.
- Amplio rango de voltaje de CC 6-36 V
- La antena del transmisor se puede reemplazar
- Puede funcionar con 2-6S
- Alta potencia y excelente rendimiento
- Admite control remoto Smart Audio, PWM y botones para ajustar parámetros
- Potencia de trabajo: se pueden configurar 4 potencias ajustables.Continuo hasta 2W
- Canal de trabajo: 48CH
- Con salida de 5V/500mA.Se puede utilizar con cámara y controlador de vuelo.La ondulación de potencia es pequeña.
- Buena disipación de calor, alta potencia y baja corriente.
- La fuente de alimentación es altamente resistente a los golpes.

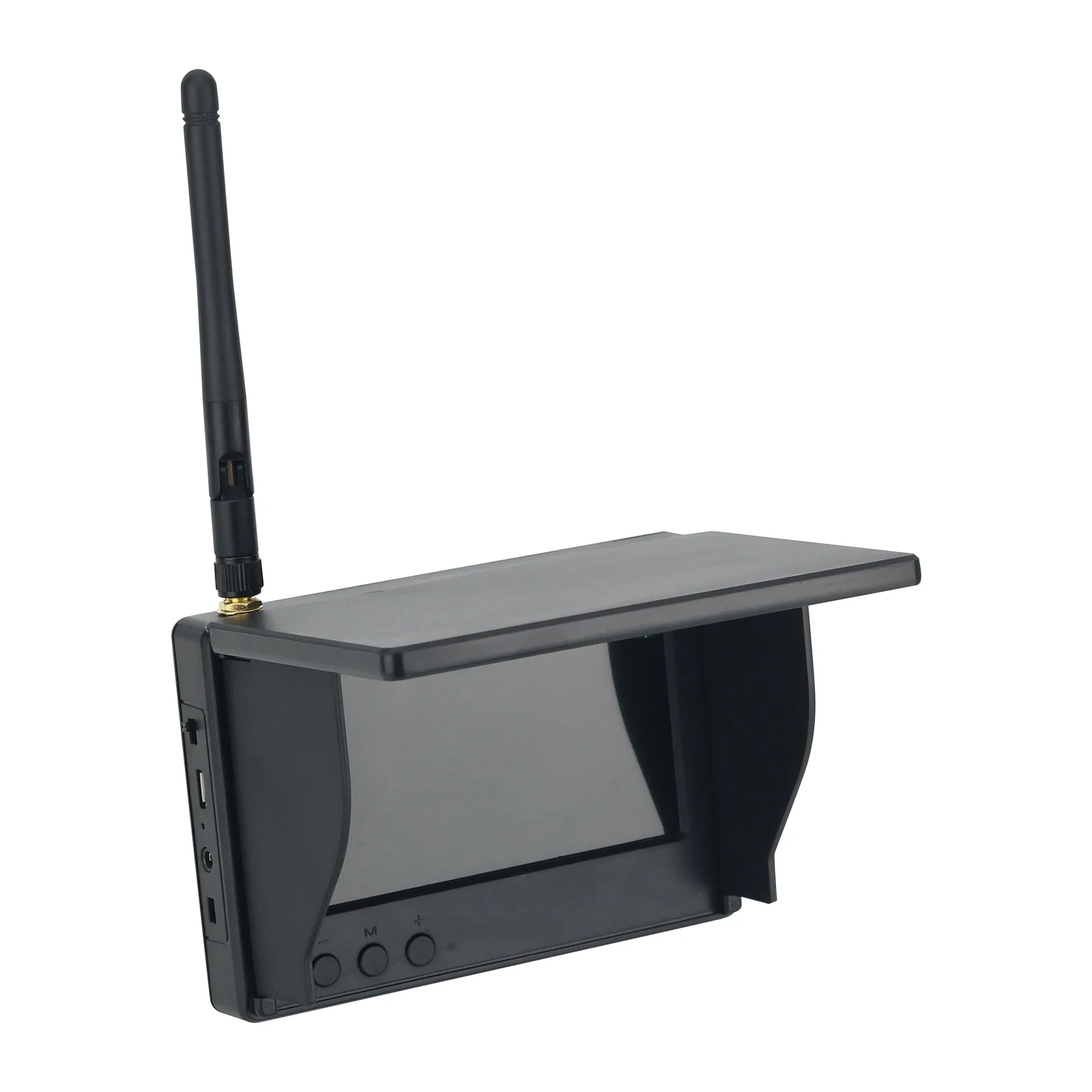

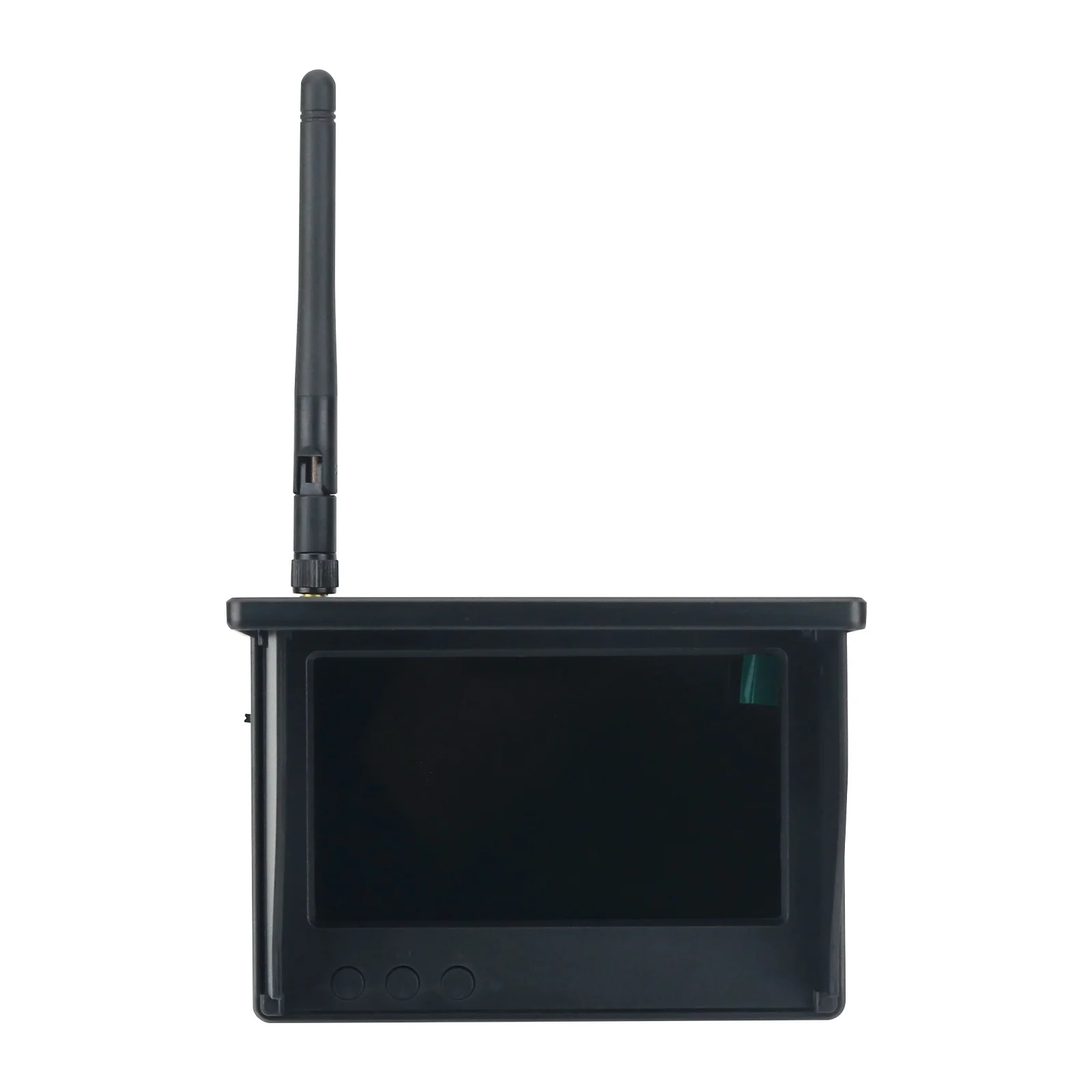

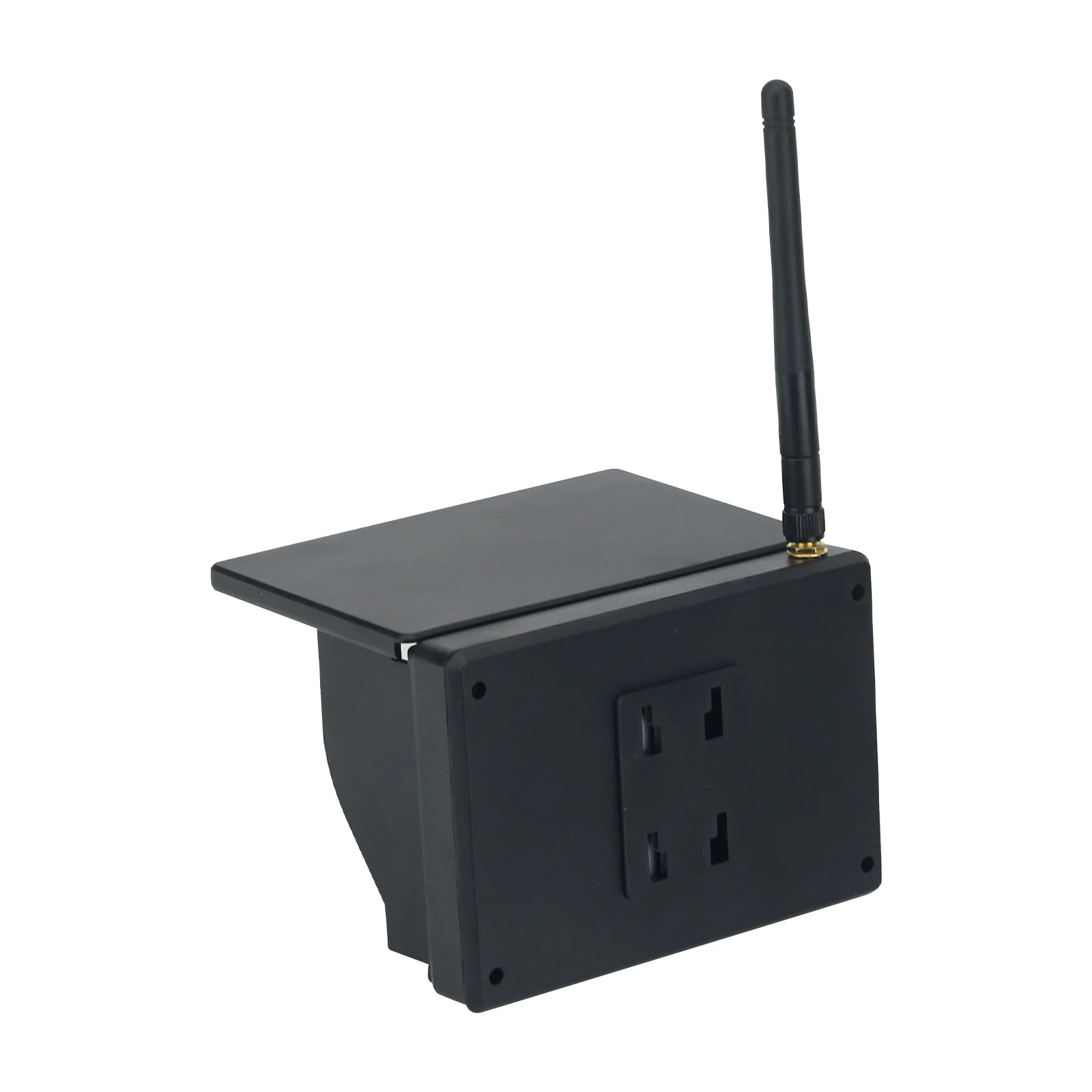

Pantalla receptora EWRF de 4,3 pulgadas:
- Resolución de 480*272
- Diseñado con protección solar
- La batería incorporada hace que sea cómodo de transportar y usar al aire libre
- Búsqueda de frecuencia con una sola tecla y ajuste de parámetros con dos botones

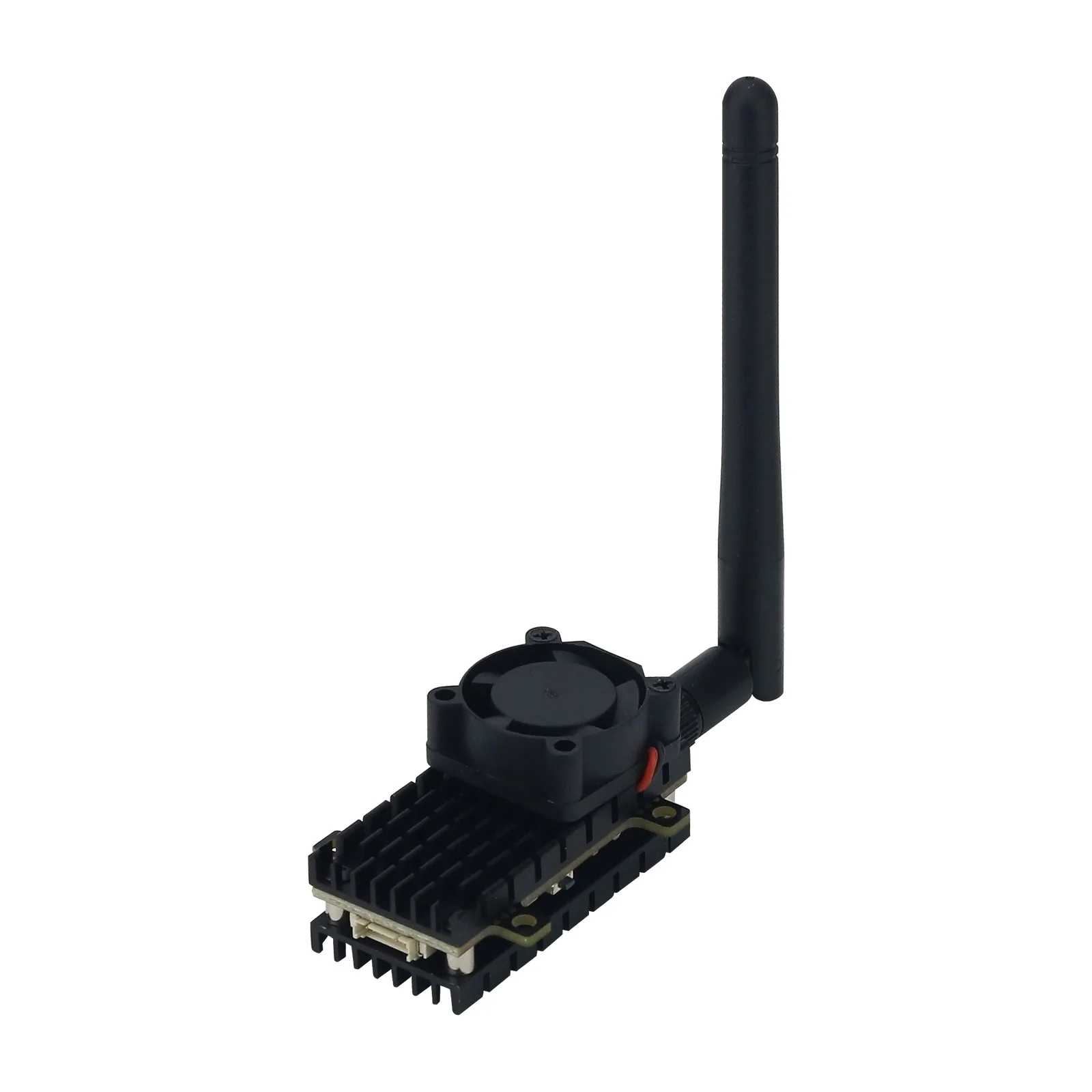

Especificaciones del transmisor:
- Nombre del producto: transmisor de vídeo de 2W
- Frecuencia de funcionamiento: 5,8G
- Canal de trabajo: 48CH
- Potencia de transmisión: 200 mW/500 mW/1000 mW/2000 mW/transmisión apagada (modo de encendido)
- Voltaje de funcionamiento: CC 6-36 V
- Corriente de funcionamiento (12 V): 250 mA (200 mW)/300 mA (500 mW)/430 mA (1 W)/530 mA (2 W)
- Antena: RP-SMA macho
- Peso neto: 31,3 g/0,07 lb (sin antena)
- Distancia entre agujeros: 30,5 x 30,5 mm/1,2 x 1,2"
- Tamaño (sin ventilador): 50 x 25 x 15,75 mm/2 x 1 x 0,6" (largo x ancho x alto)

Especificaciones de la cámara:
- Modelo: Cámara FPV
- Sensor de imagen: COMS de 1/3"
- Resolución horizontal: 1200TVL
- Lente: 2,1 mm
- Sistema de señal: PAL/NTSC
- Ración S/N: 60 dB (AGC APAGADO)
- Velocidad del obturador electrónico: PAL: 1/50~100.000; NTSC: 1/60~100.000
- Control automático de ganancia (AGC): SÍ
- Compensación de retroiluminación (BLC): SÍ
- Mín.iluminación: 0,01 lux/1,2 F
- WDR: D-WDR
-DNR: 2DNR
- Día/Noche: Color/Automático/B&W
- Alimentación: CC 5-12 V
- Peso neto: 5,0 g/0,01 lb
- Dimensiones: 19 x 19 x 19 mm/0,7 x 0,7 x 0,7"

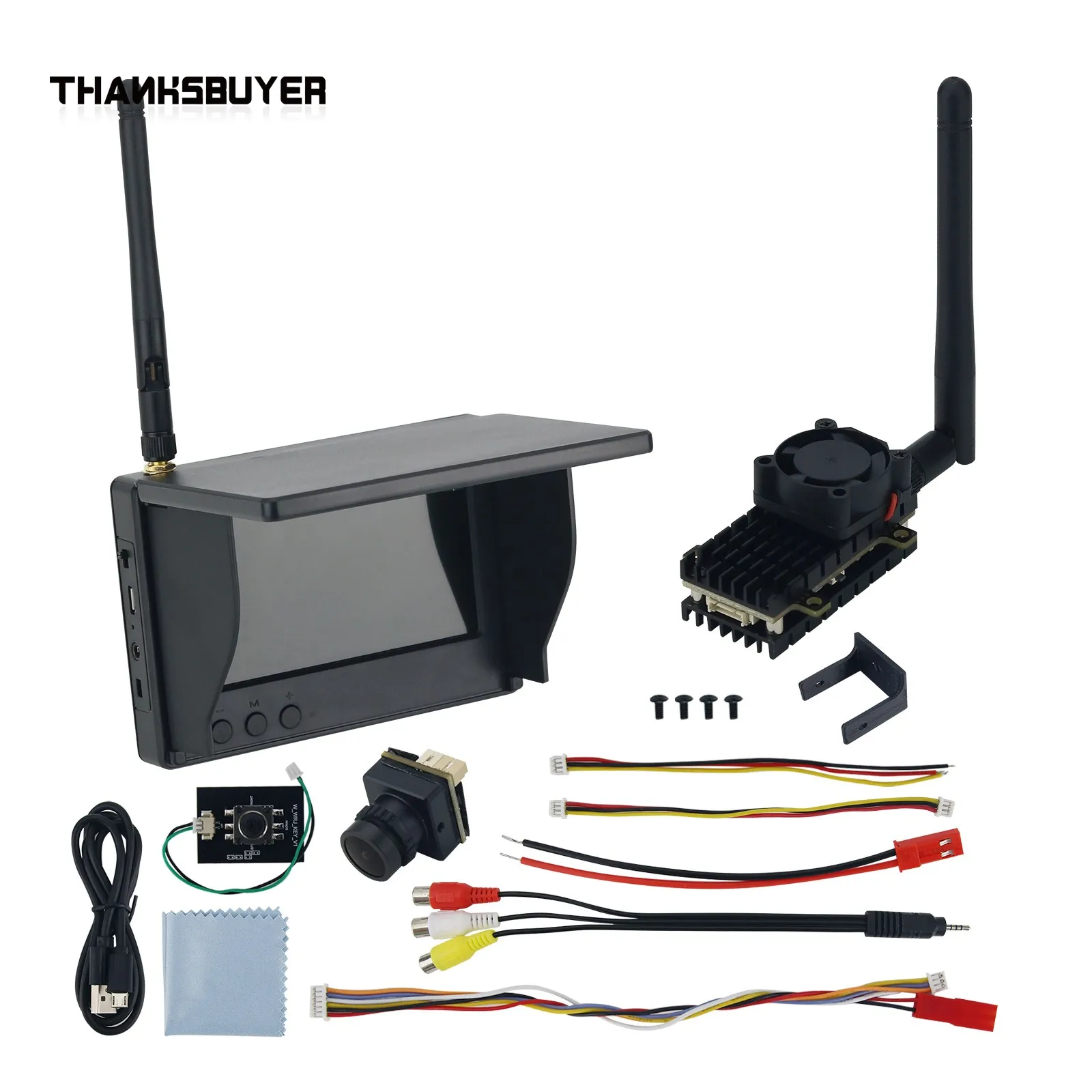

Paquete incluido:
- 1 módulo transmisor
- 1 x antena transmisora
- 2 x Cables de conexión
- 1 cámara HD de 1200TVL
- 1 x pantalla receptora
- 1 cable de audio y vídeo.
- 1 x Antena de pantalla receptora
- 1 cable USB
- 1 paño de limpieza

Nota:
- No se permite la conexión inversa de los puertos de entrada y salida, ya que provocará que el transmisor de video se queme.

Configuración por botones:
Después de encenderlo, mantenga presionado el botón para ajustar la frecuencia del canal, el grupo de canales y la potencia de forma circular.Mantenga presionado el
Botón para cambiar (luz roja), presione brevemente para cambiar (luz azul) y presione dos botones para cambiar al modo Pit (luz roja y azul).

Paso 1: Mantenga presionado el botón, cuando la luz roja parpadee, los usuarios pueden ajustar la frecuencia del canal (1, 2, 4, 5, 7, 8).En este momento, los usuarios pueden cambiar la frecuencia del canal presionando el botón rápidamente.El número de veces que la luz azul parpadea indica la frecuencia del canal correspondiente, por ejemplo, un destello de luz azul indica la frecuencia del canal 1.

Paso 2: Mantenga presionado el botón, cuando la luz roja parpadee dos veces, los usuarios pueden ajustar el grupo de canales (A, B, C, D, E, R).En este momento, los usuarios pueden cambiar el grupo de canales presionando el botón rápidamente.Un destello de luz azul indica el grupo de canales A.El número de destellos de luz azul se expresa como canal (B, C, D, E, R) en cada incremento.

Paso 3: Mantenga presionado el botón, cuando la luz roja parpadee tres veces, los usuarios pueden ajustar la potencia.Presione brevemente el botón para cambiar la alimentación.La luz azul parpadeando una vez significa 200 MW, la luz azul parpadeando dos veces es 500 MW, la luz azul parpadeando tres veces es 1 W y la luz azul parpadeando cuatro veces es 2 W.

Paso 4: Después de ajustar los parámetros, mantenga presionado el botón, las luces roja y azul permanecerán encendidas y el dispositivo entrará en el modo de ahorro de parámetros.

Paso 5: Presione el botón 2 veces rápidamente para encender o apagar el transmisor (Modo Pito).Las luces roja y azul indican que está transmitiendo.
Las luces roja y azul parpadean indicando que la transmisión está apagada: Modo Pit.Nota: En el modo Pit, la distancia de trabajo es de solo 1 a 2 m/3,3-6,6 pies.

Atención:
1.Primero atornille la antena y luego enciéndala; de lo contrario, existe el riesgo de quemar el IC.
2.Audio inteligente, PWM y botones no se pueden utilizar al mismo tiempo para ajustar los parámetros.Si su controlador de vuelo se vuelve a encender, los parámetros predeterminados se escribirán nuevamente en el transmisor de video y los parámetros establecidos de otras maneras no serán válidos.
3.Establezca los parámetros de acuerdo con las leyes y regulaciones del lugar de uso.
4.Recuerde dejar espacio para el flujo del viento al instalar el transmisor de vídeo para garantizar la disipación del calor.
5.La corriente máxima de la fuente de alimentación de salida de 5 V del módulo es 500 mA.

Detalles de empaquetado:
- Peso total. : 1,3 kg
