Descripción

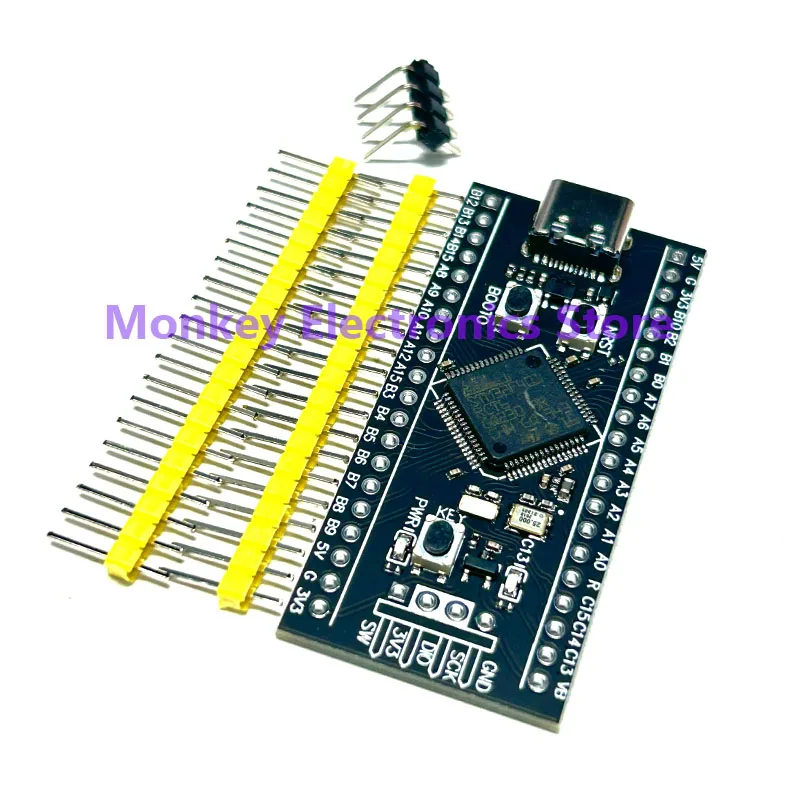

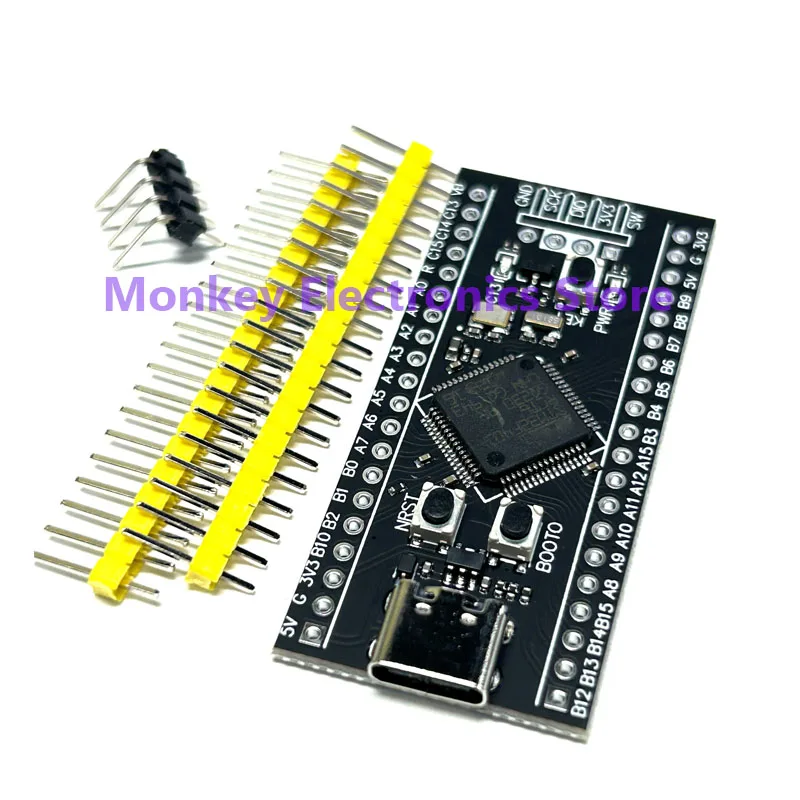

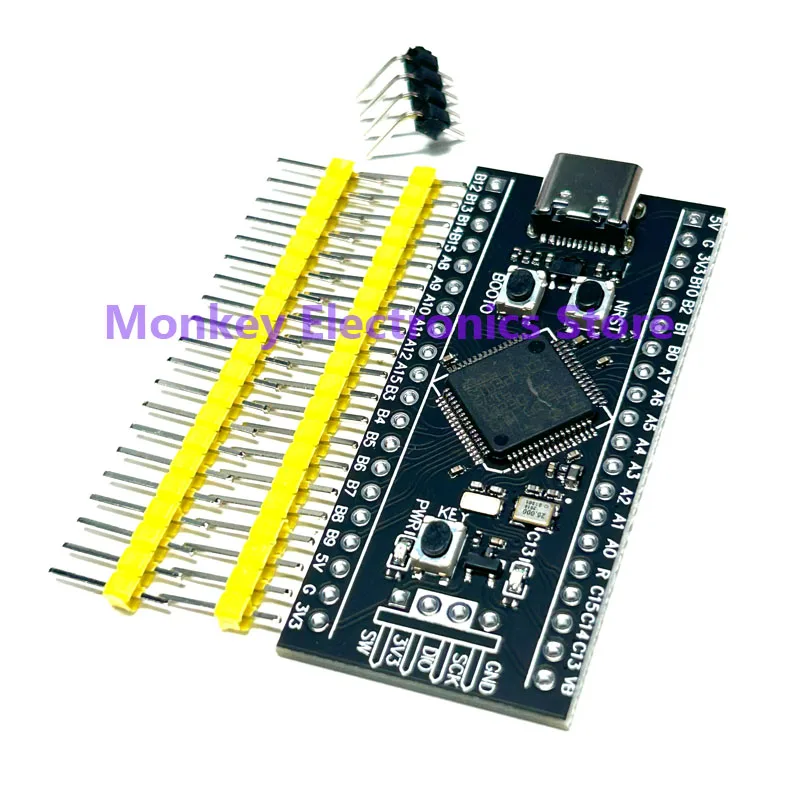

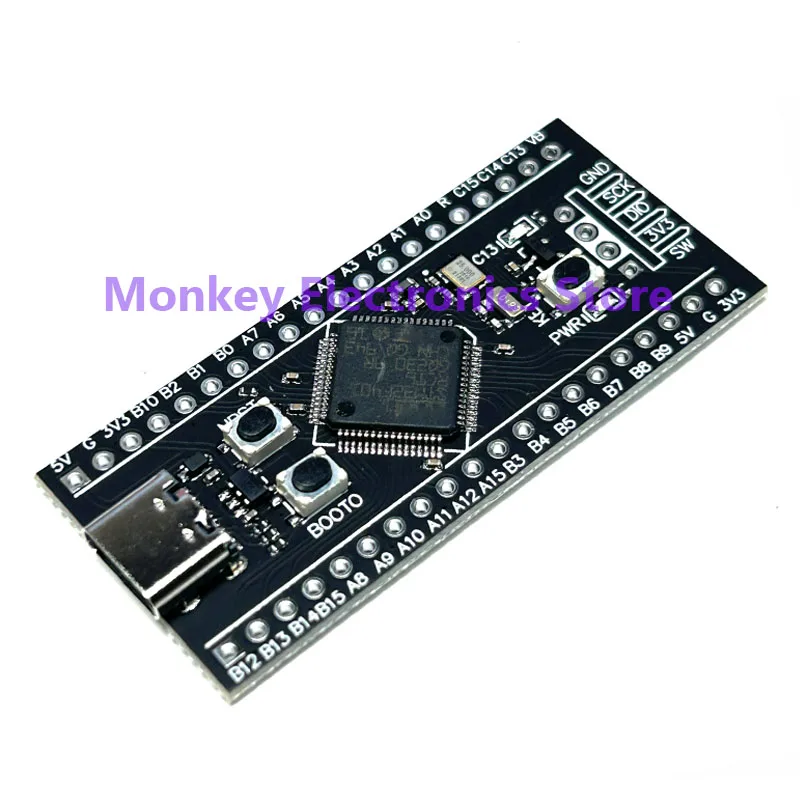

La nueva versión de la placa de desarrollo STM32F401RCT6 es totalmente compatible con la versión anterior de STM32F401CCU6, la diferencia es que el paquete de chips es diferente, se puede reemplazar directamente.
Enlace de descarga: Código del extracto: d192 DE LA
Instrucciones de descarga y grabación STM32: https:// www.weact-tc.cn/2019/11/30/STM32Download/
MicroPython parte del tutorial: https:// www.weact-tc.cn/2020/01/01/micropython/
SP Mode Descargar
Método 1: en condiciones de encendido, presione y mantenga presionada la tecla BOOT0 y la tecla de reinicio, luego suelte la tecla de reinicio y luego suelte la tecla BOOT0 después de 0..
Método 2: estado En de apagado, mantenga presionada la tecla BOOT0, luego suelte BOOT0 después de 0. Después de encender.
Conecte el cable USB al puerto de La MCU, conecte el puerto serie a PA9 y PA10 y descargue el software recomendado STM32CubeProg y la herramienta de descarga WeAct Studio.
Descarga de puerto serie
USB a puerto serie (ex. : CH340) TX - PA10 ,RX - PA9, al mismo tiempo no conecte la MCU Tipo-C a la computadora, debe usar la fuente de alimentación externa, de lo contrario, afectará a la descarga de MCU.

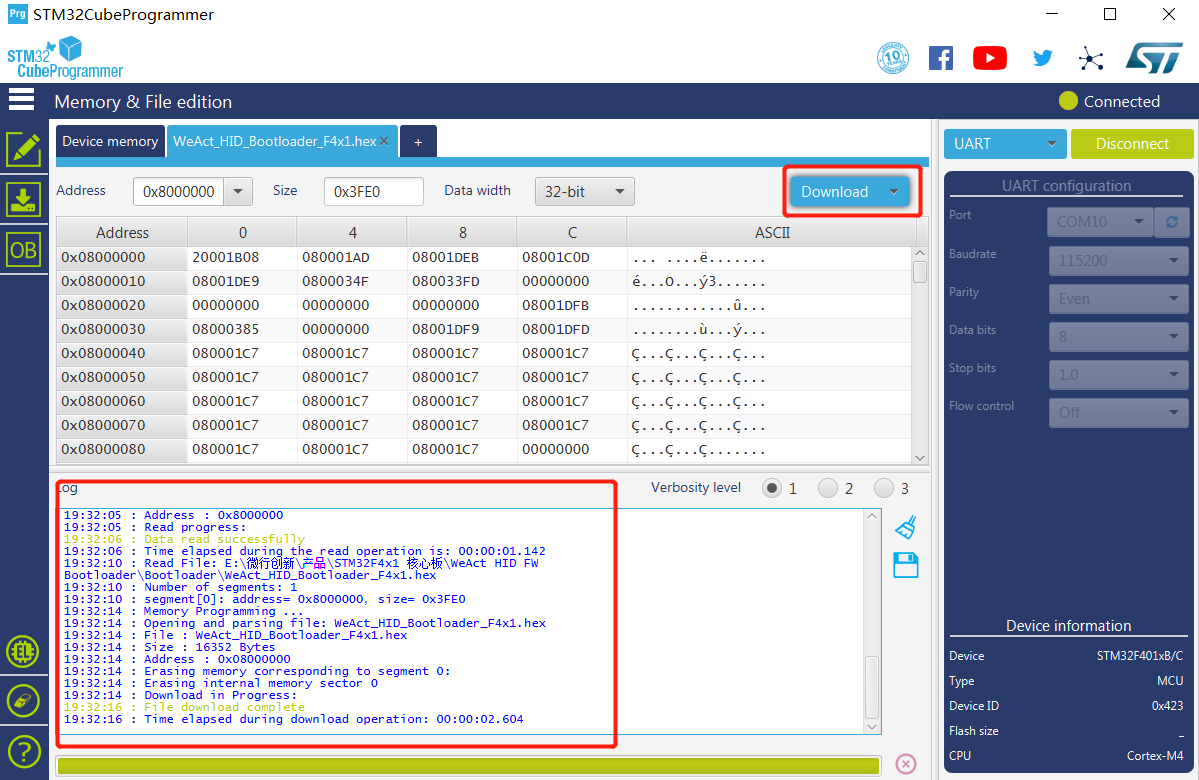

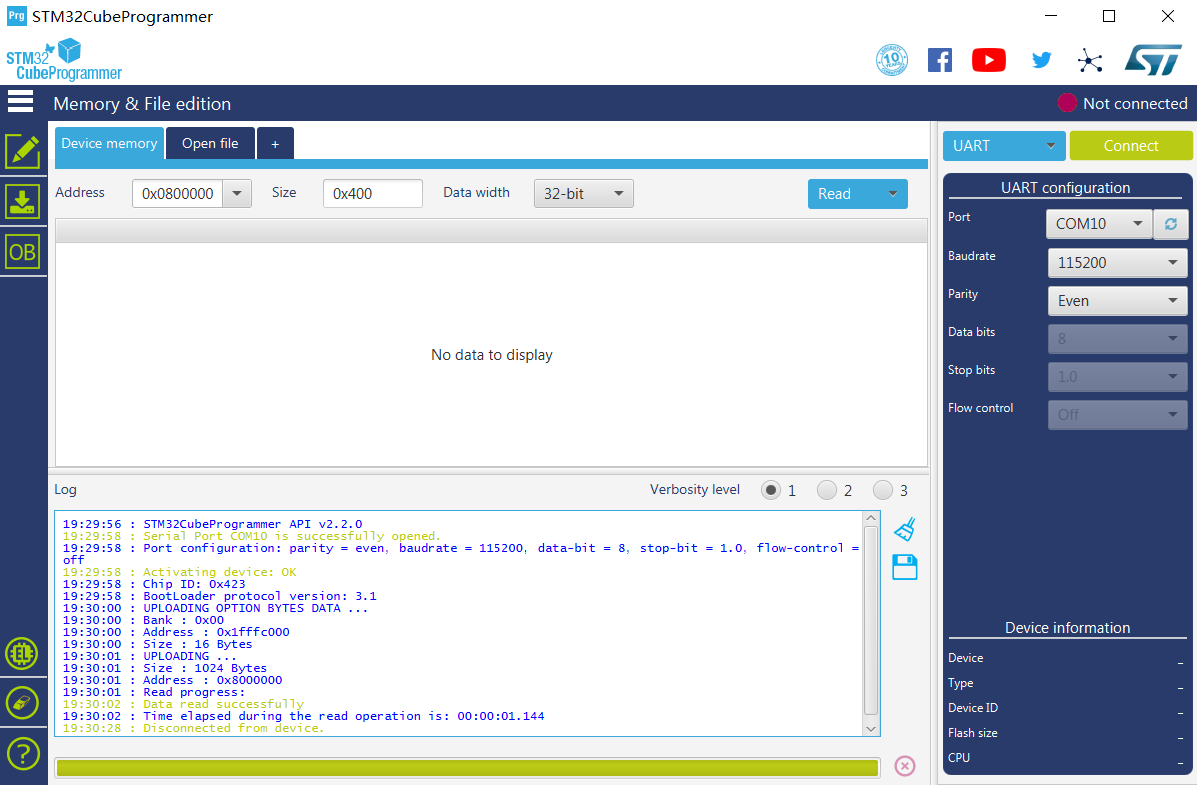

Descarga en serie con STM32CubeProgammer
Descarga USB (descarga DFU)

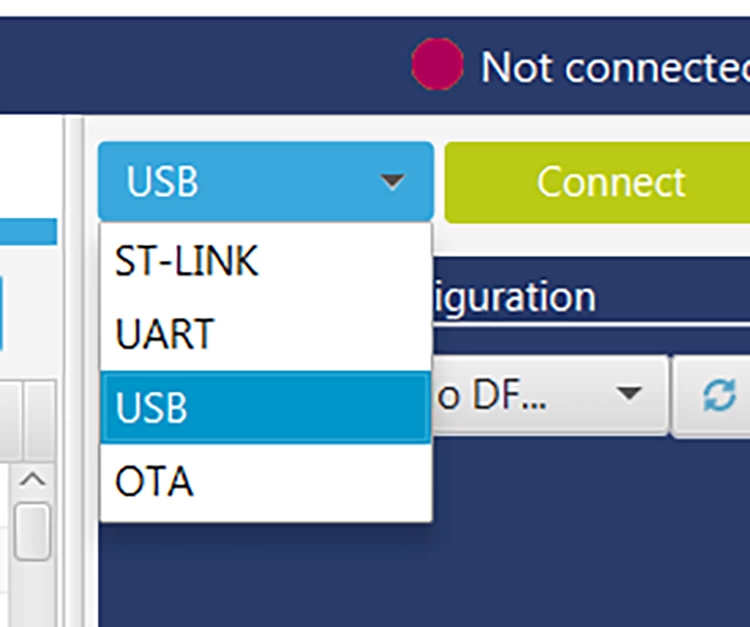

STM32CubeProgrammer tick modo USB, herramienta de descarga WeAct Studio doble clic WeAct Studio herramienta de descarga USB.
MCU entra en modo ISP, use un cable USB para conectarse al ordenador.
Seleccione el firmware, el resto de la operación es la misma que la descarga del puerto serie
El cargador de arranque STM32 o DFU en el modo FS, el dispositivo aparece en Administrador de dispositivos- Dispositivos de bus serie universal.
Si el dispositivo que aparece es un dispositivo STM en modo DFU, debe desinstalar el dispositivo haciendo clic derecho sobre él y marcando la casilla para eliminar el software del controlador de este dispositivo, y luego instale el controlador en el directorio de WeAct Studio Download Tool/DFU_Driver/Driver/Directorio, seleccione STM32Bootloader. y haga clic derecho sobre él. Haga clic en Instalar
La descarga USB puede tener cierta inestabilidad debido al clima, si el siguiente ERROR aparece repetidamente o el dispositivo no se puede reconocer, utilice el puerto serie para descargar y desconectar la conexión USB.
1 2 Error: no se pudo descargar Segmento [0] Error: no se pudo descargar el archivo
El motivo del ERROR anterior: La temperatura ambiente es baja, la desviación de HSI, la descarga USB utiliza un cristal externo de alta velocidad y el Programa ISP (programa ST bootstrap) A través del HSI para medir la frecuencia del HSE de cristal externo y luego configurar el reloj, cuando la desviación del HSI es demasiado grande, La frecuencia de medición HSE es incorrecta, lo que hace que la sincronización USB sea incorrecta, lo que resulta en un error de descarga. Los detalles específicos se pueden encontrar en el disco de red/documentación general/AN2606 STM32 microcontrolador memoria del sistema bootstrap mode.pdf
Solución: calentar adecuadamente la MCU a más de 25 ° C (cubrir el calor con la mano)
ST-Link/J-link Descargar

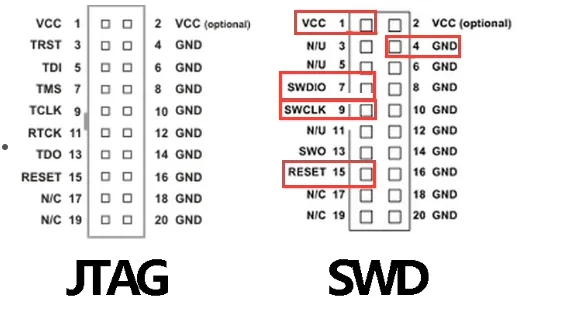

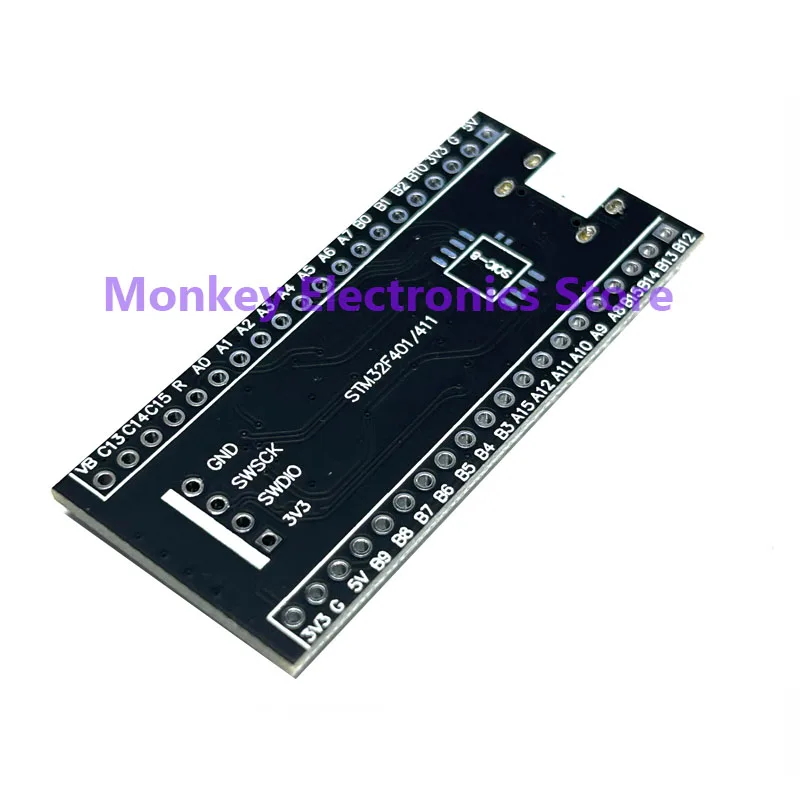

Conecte la interfaz SW de STM32:
Interfaz SW
GND
SCK
DIO
3,3 V
Haga clic en el botón de descarga en el software MDK o seleccione ST-Link en STM32CubeProg y siga las indicaciones.
El proyecto CubeMX o el proyecto de biblioteca estándar deben habilitar la interfaz de depuración SW, de lo contrario el depurador no puede identificar la MCU.
La Configuración de cristal del proyecto de código no es correcta u otras anomalías conducen a que el depurador no pueda identificar la MCU, esta vez para configurar manualmente la MCU en modo ISP, el depurador podrá identificar la MCU y luego hacer clic para descargar.
El modo ISP es solo una parte del código de inicio curado por ST dentro de la MCU, verifique la configuración de BOOTx, el modo de ejecución es saltar a la dirección 0x08000000 Run, el modo de descarga es esperar el comando de descarga, en este momento, la interfaz de descarga de depuración SW está abierta, El depurador puede leer y descargar el código MCU.
La interfaz de depuración se divide en interfaz SW e interfaz JTAG, el depurador ARM básicamente admite interfaz SW.
JLink se puede conectar al CHIP, pero no se puede descargar, actualice el controlador Jlink a una nueva versión, la prueba V6.50a puede ser
WeAct_HID_FW_Bootloader Descargar
Haz clic aquí para descargar el software
Solo admite placas de núcleo de la serie STM32F4.
Las placas centrales STM32F401CC, STM32F401CE, STM32F411CE se pueden utilizar para lograr una descarga similar a la del microcontrolador 51, pero sin la necesidad de un puerto serie, solo una línea de datos, el
Y se puede lograr la modificación del proyecto Keil (Ver video para más detalles). La velocidad es más rápida y conveniente que la descarga del puerto serie.
Método de modificación del proyecto APP

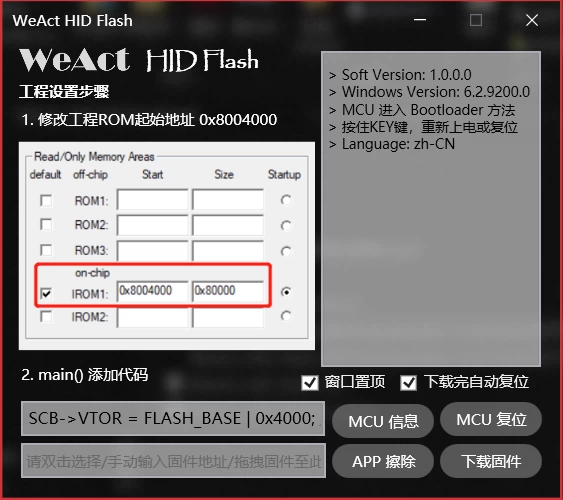

Modifica la dirección de inicio de la ROM del proyecto a 0x8004000.

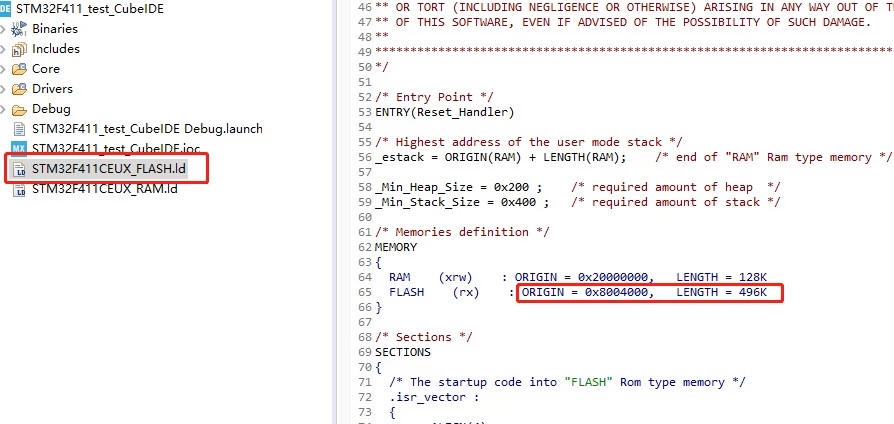

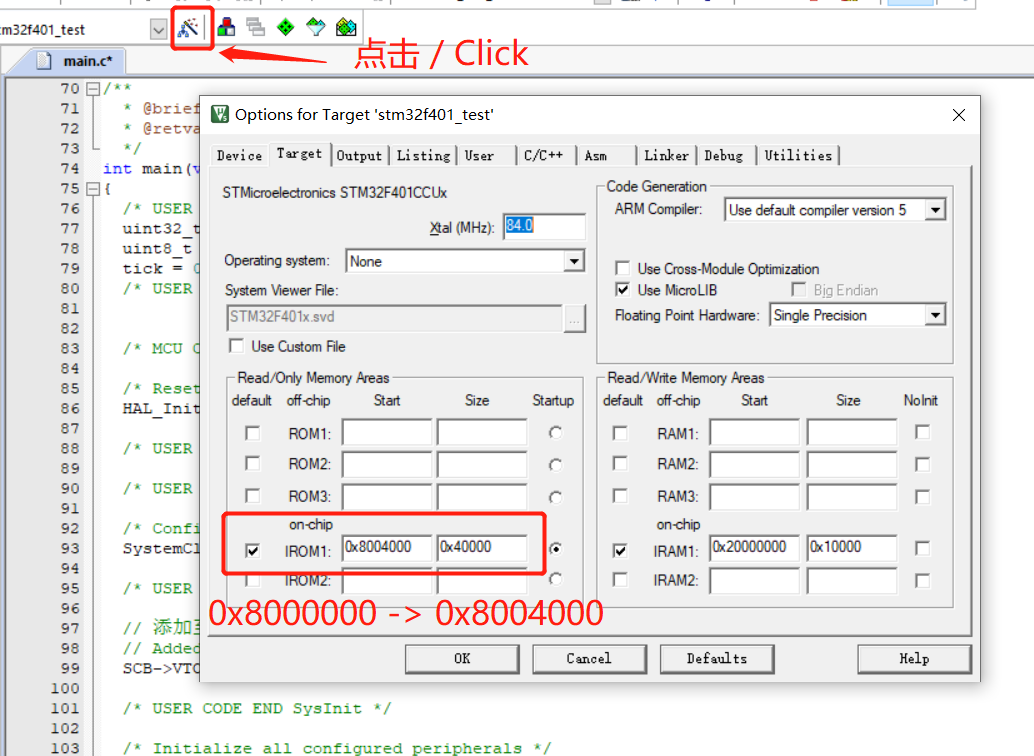

Configuración STM32CubeIDE
Función Main () para añadir el siguiente código al principio de la función
1 SCB- VTOR=FLASH _ BASE 0x4000.
Pasos para usar el software
Conecte la placa base al ordenador con el cable de datos y aparecerá el dispositivo WeAct HID.
Mantenga presionado el botón KEY, vuelva a encender o reinicie en el gestor de arranque
Seleccione el firmware y haga clic en Descargar firmware para completar la descarga.
El firmware seleccionado se actualizará con La recompilación de KEIL, sin necesidad de seleccionar de nuevo.
Cómo entrar en el gestor de arranque
Mantenga pulsado botón KEY , vuelva a encender o Restablecer, El LED C13 parpadeará y luego suéltelo.
APP en el gestor de arranque consulte stm32f401 _ test _ APP 0x8004000. archivo zip.
En gestor de arranque
Haga clic/doble clic en tecla CLAVE para que el LED C13 esté encendido.
El puerto de depuración SW está abierto, puede usar el depurador para grabar sin entrar en modo DFU.
Método Exit Bootloader
Reinicie MCU, tecla de reinicio/haga clic en la parte superior del ordenador reinicio de MCU .
Mantenga presionada la tecla KEY , El LED C13 parpadeará para soltarlo.
Precaución:
La primera vez que grabe el gestor de arranque, La MCU no se agotará y el LED C13 parpadeará a 200MS, simplemente reinicie la MCU nuevamente.
