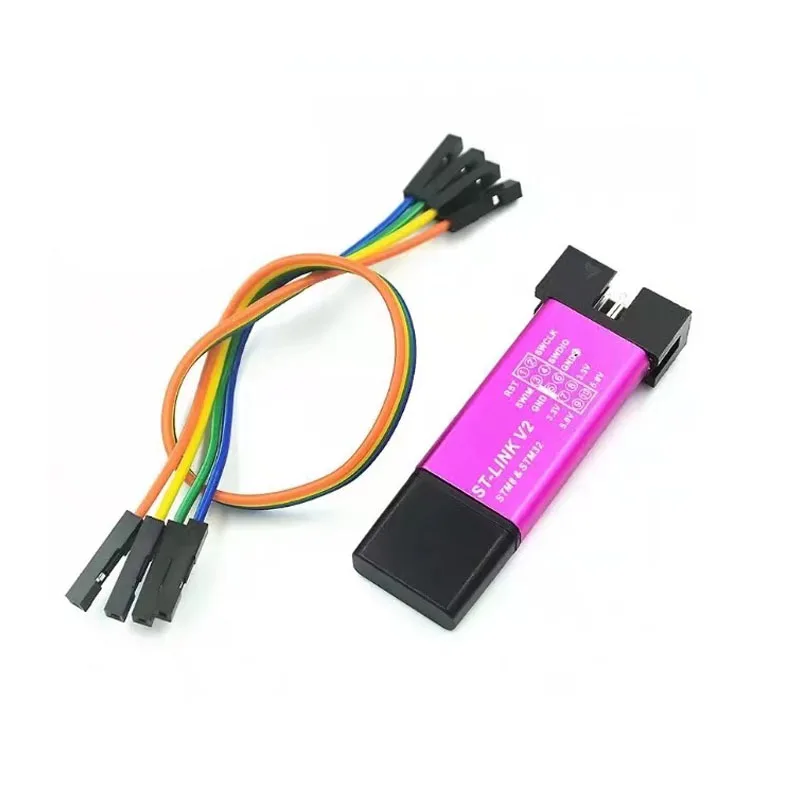

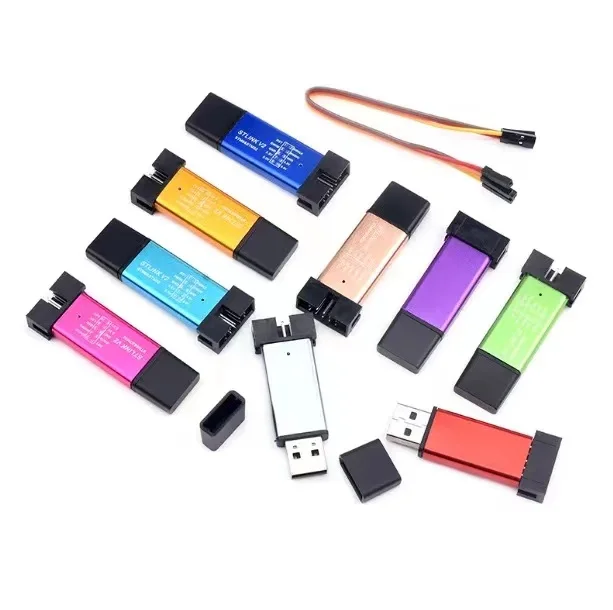

Simulador de descarga STM32F103C8T6 ST-LINK V2, programador Original ARM STM32, placa de desarrollo de sistema mínimo

Name: Simulador de descarga STM32F103C8T6 ST-LINK V2, programador Original ARM STM32, placa de desarrollo de sistema mínimo
Brand: Sin Marca
SKU: 414330
Price: 1.08 EUR
Availability: InStock
Rating: 4.9 (7 reviews)

7 opiniones

En Stock

1,08 €

Comprar ahora

Con la garantía de

Color

13 unidades vendidas

Última actualización: 2026-01-01T20:27:15.643Z

Descripción

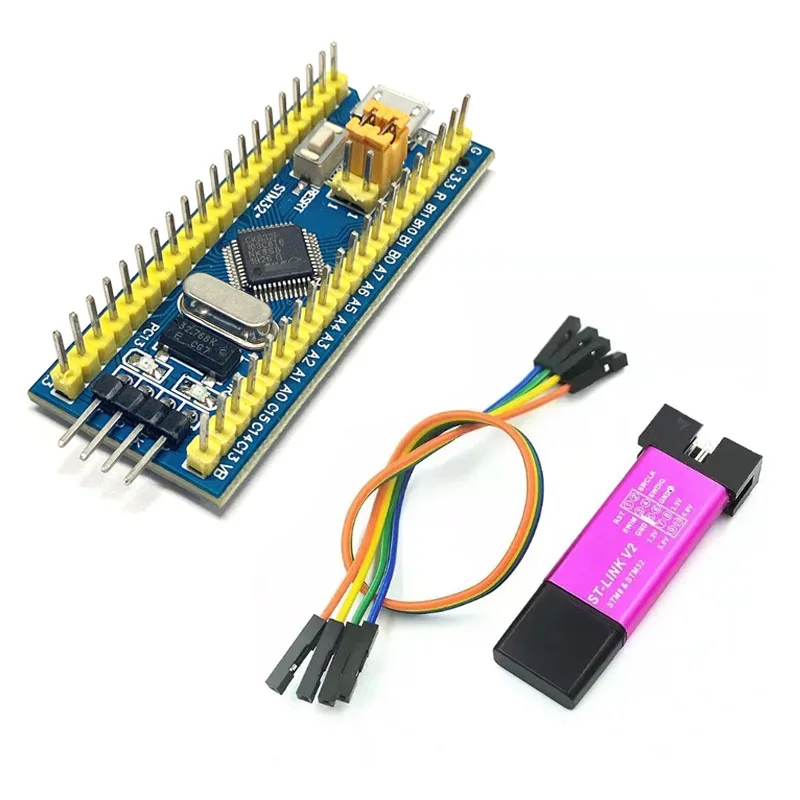

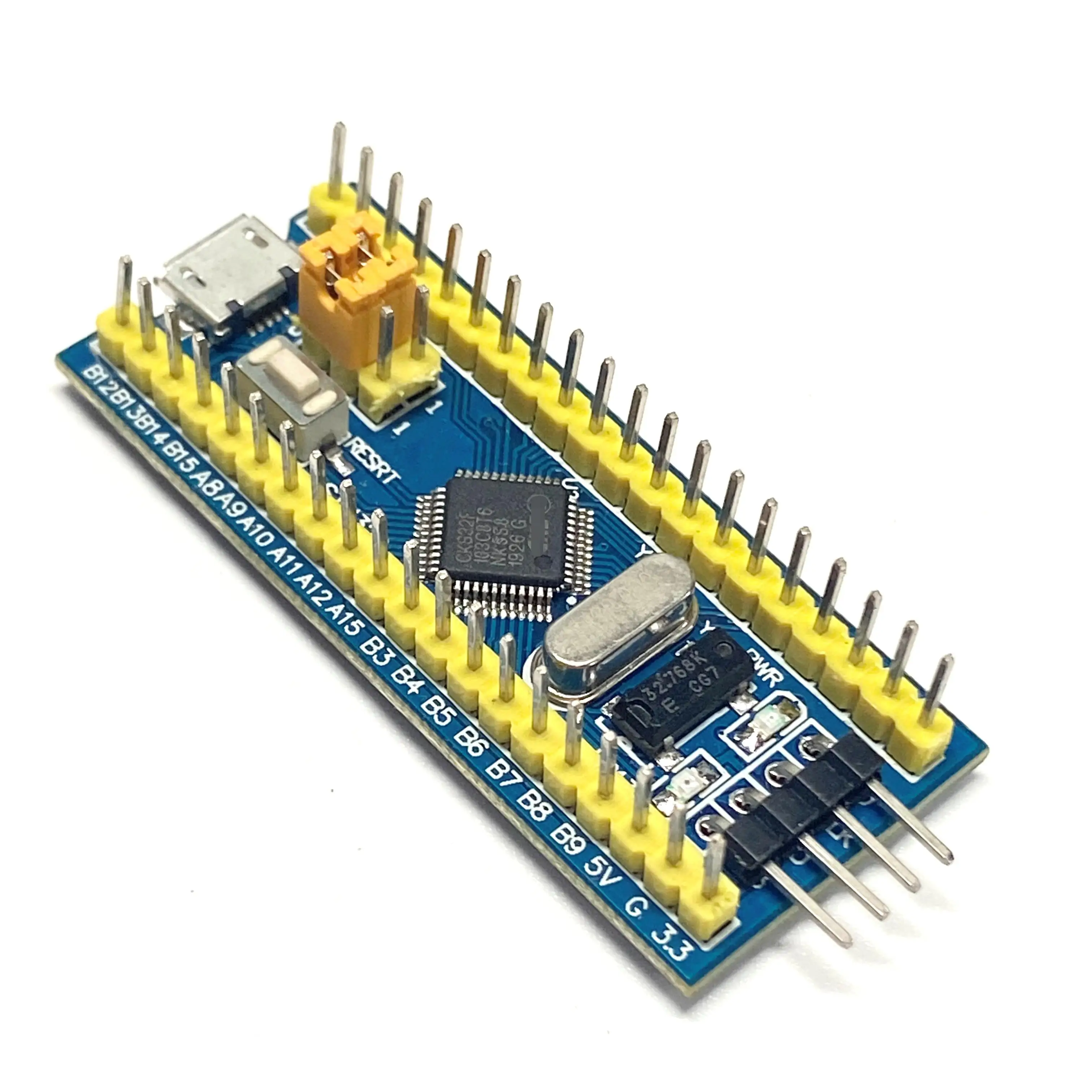

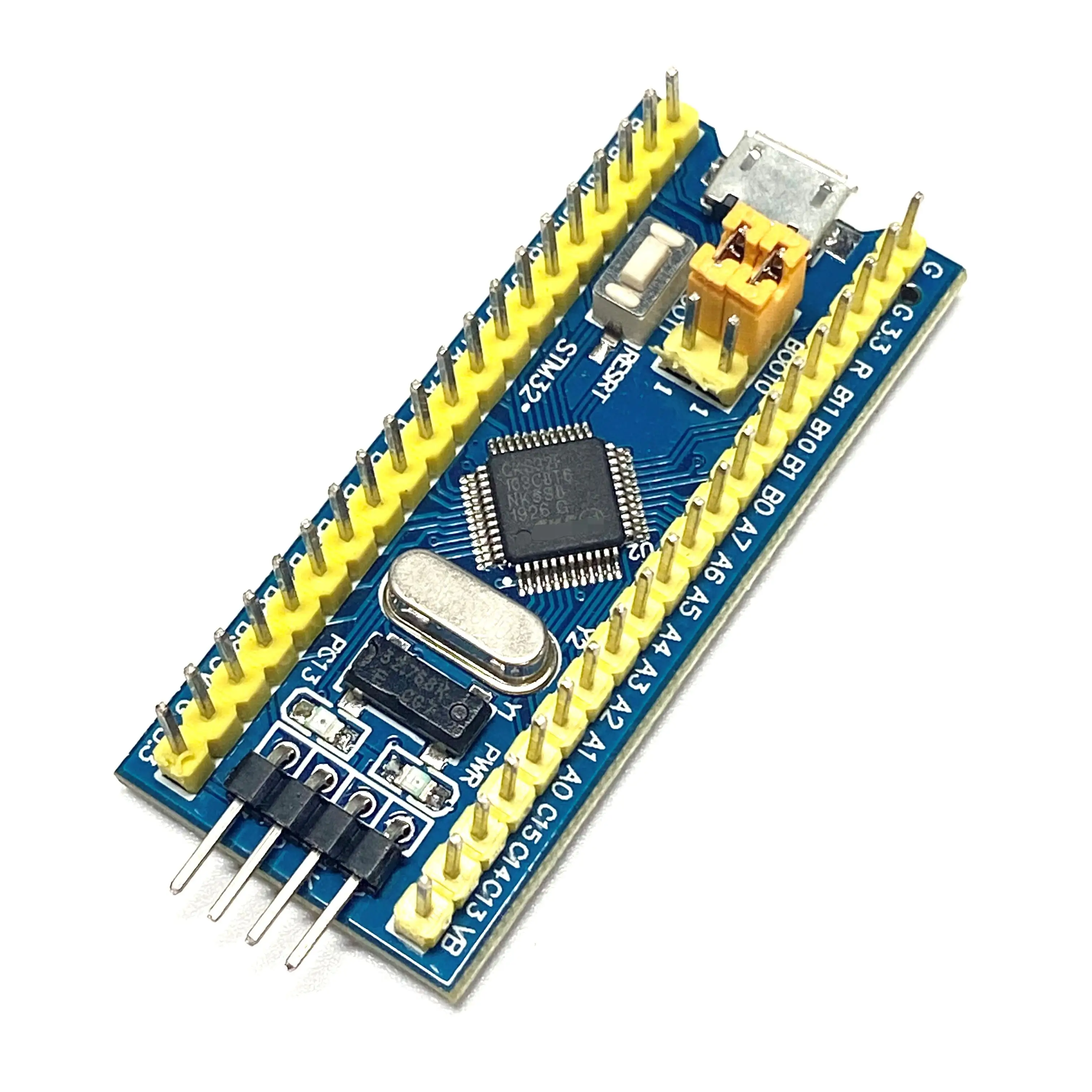

Tablero de brazo STM32F103C8T6

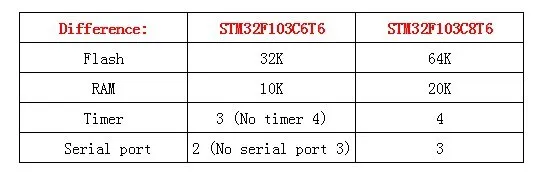

STM32F103C8T6 difiere de STM32F103C6T6

Este es un chip central basado en CS32F103C8T6 ARM core board, las características son las siguientes:1. La placa se basa en el circuito MCU más básico, circuito cristalino de 8M y 32768, circuito de fuente de alimentación USB.2. La placa central está dividida en dos filas de cables a todos los puertos de E/S.3. Con interfaz de descarga de depuración de simulación SWD, simple y conveniente, velocidad de depuración.4. Uso de la interfaz micro USB, puede hacer comunicación USB y fuente de alimentación, interfaz USB, compatible con la interfaz de cargador de teléfono móvil Andrews normal.6, RTC crystal Epson marca, fácil de iniciar, más estable.7. Con doble pin, pero el pin no se suelda por defecto, el usuario elige según sus propios escenarios de aplicación su propia dirección de soldadura. Si se requiere soldadura, por favor informe al propietario.Keil se puede utilizar para compilar, compilador IAR, se puede descargar a través de los procedimientos j-link o USART1, los procedimientos son el propietario y los procedimientos de depuración, hay problemas que pueden consultar al propietario.

DESCRIPCIÓN DEL Chip:

1 32F103C8T6Tipo de paquete: LQFP;Número de pines: 48;Núcleo: Cortex-M3;Frecuencia de funcionamiento: 72MHz;De los recursos de almacenamiento: 64K Byte Flash 20 Kbytes SRAM;Recursos de la interfaz: 2x SPI, USART 3x, 2x I2C, 1x CAN, 37x puertos de E/S,Conversión analógica a digital: 2x ADC (12 bits/16 canales).Temporizadores: 3 temporizadores generales y 1 temporizador avanzadoDescarga con eliminación de fallos: descarga compatible con la interfaz de depuración JTAG/SWD, compatible con IAP.2, RT9193: chip regulador de 3,3 V, la salida máxima de 300mA.

Descripción de la interfaz:

1. Interfaz SWD: compatible con simulación, descarga y depuración.2. Interfaz micro USB: fuente de alimentación y comunicación USB, no admite la descarga.3, interfaz USART1: USART1 se puede utilizar para descargar el programa o usar USART1 para la comunicación.4, interfaz de pin MCU: lleva todos los pines de puerto de E/S, fáciles de conectar con periféricos.Interfaz de entrada y salida de energía de 5, 5V y 3,3 V: comúnmente utilizada en fuente de alimentación externa, o con otros módulos para el tratamiento de tierra común

Otra descripción del dispositivo:

1. LED de alimentación (PWR): estado del indicador de potencia, puede determinar si la fuente de alimentación es estable.2. LED de usuario (PC13): Para facilitar la prueba de salida de E/S O indicar el funcionamiento del programa.3. Inicio salto elija el modo de programación: (1, la memoria flash del usuario 2, SRAM 3, memoria del sistema).4. Botón de Reinicio: chip de reinicio para el programa de usuario.5, cristal de 8M: la frecuencia se puede configurar para que el sistema tenga un frecuencia de 72MHz.6,32. Cristal de 768KHz: disponible para RTC incorporado o para calibración.
