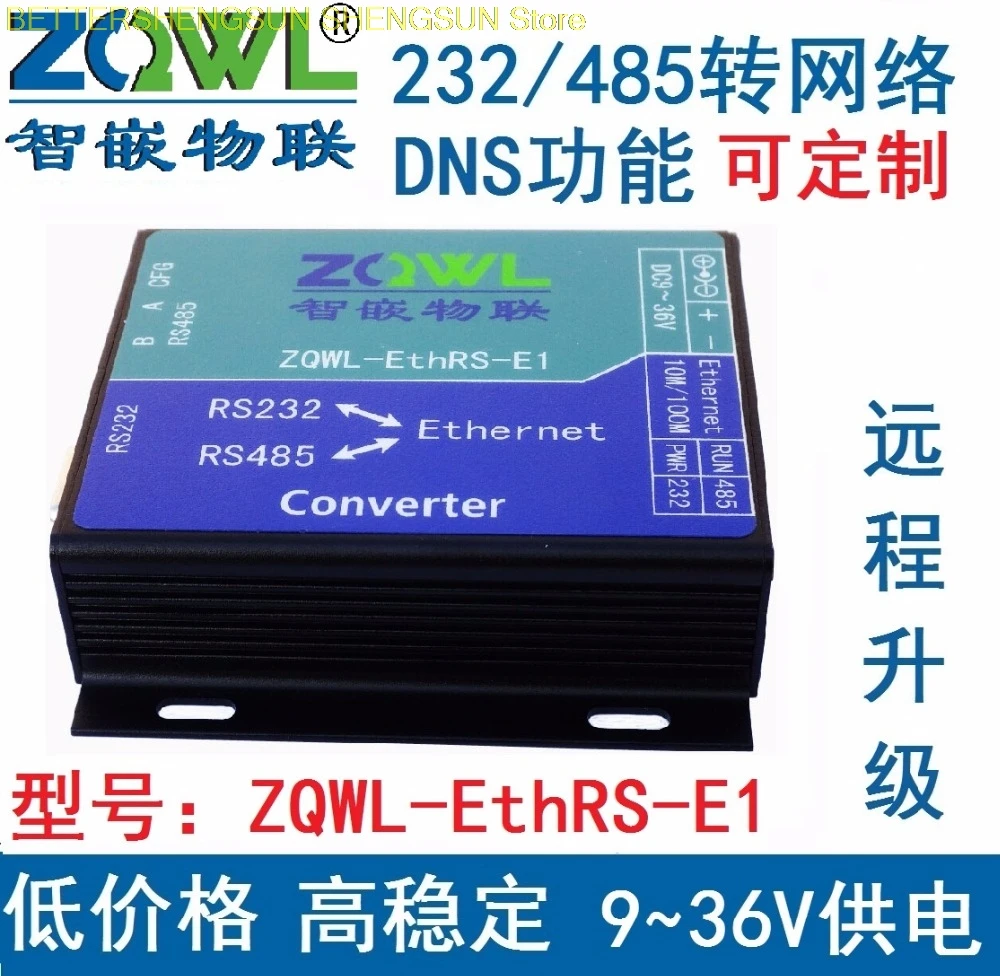

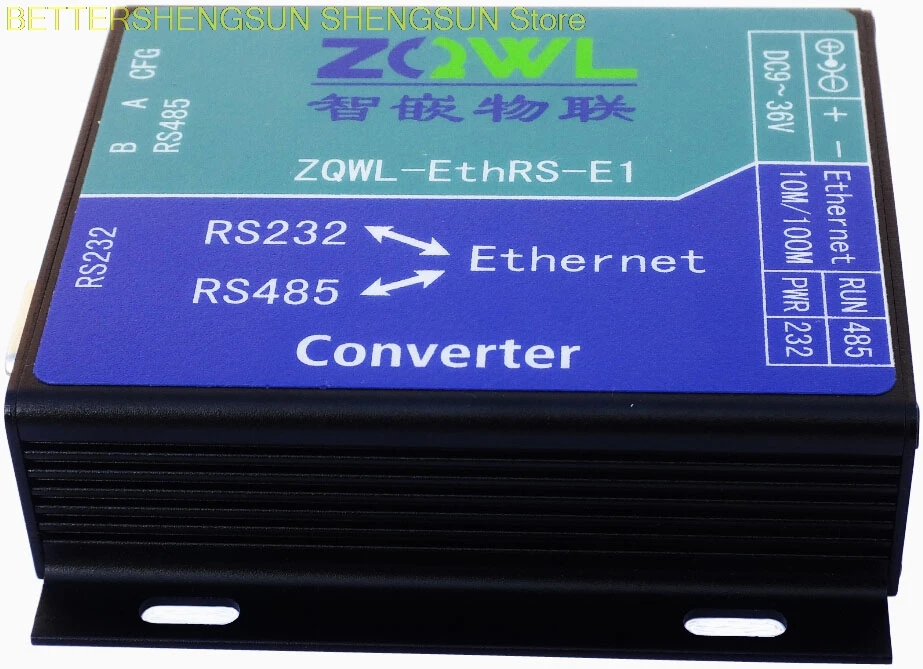

Descripción
Primero, breve introducción de la función del módulo

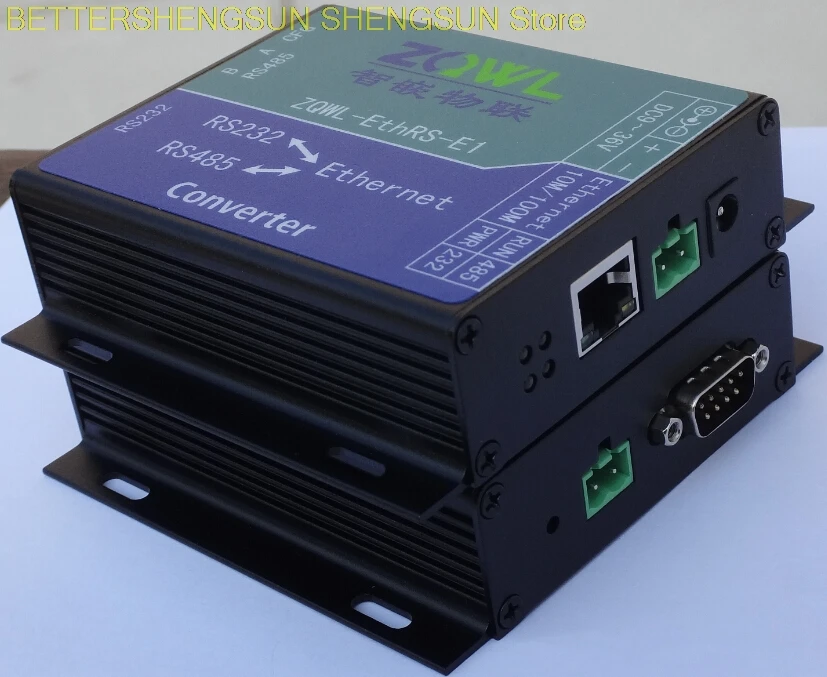

El módulo de servidor de puerto serie con un amplio suministro de voltaje, alto rendimiento y alta estabilidad. Tiene 1 interfaz RS232, 1 interfaz RS485 y 1 interfaz Ethernet. Los usuarios pueden completar fácilmente la interconexión entre los dispositivos serie y los dispositivos de red.

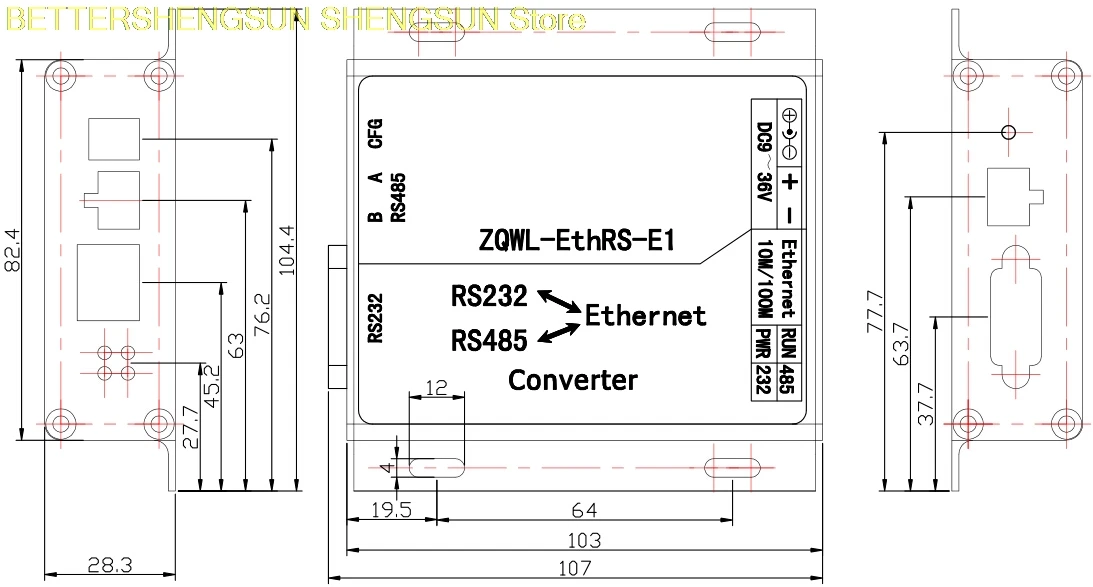

Dos. Parámetros hardware
Número de serie
Nombre
Parámetro
Uno
Modelo

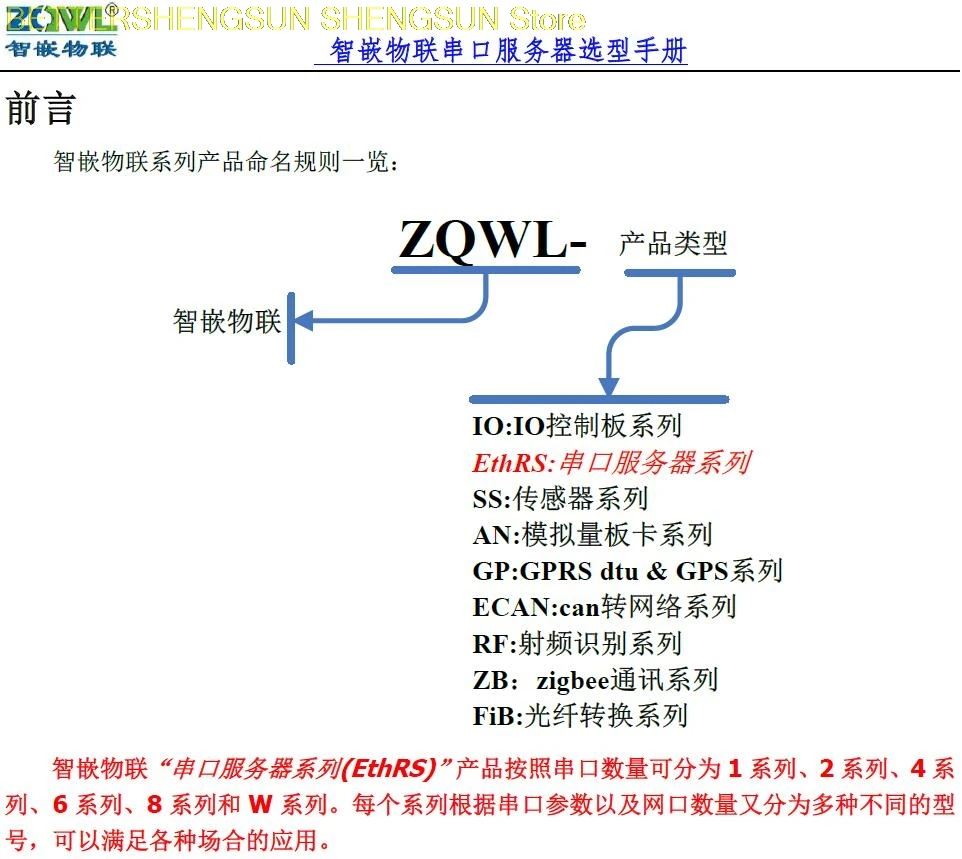

ZQWL-EthRS-E1
Dos
Entrada de energía
Suministro de voltaje amplio de 9 a 36V CC, dos modos de fuente de alimentación: terminales negros (positivo y negativo) y terminales verdes (espaciado de 5,08mm).
Tres
CPU
Procesador de alto rendimiento de 32 bits
Cuatro
Interfaz Ethernet
Interfaz Ethernet adaptativa 10M/100M, aislamiento electromagnético 2KV
Cinco
RS232
La tasa de baudios admite 600 ~ 1024000, DB9 tiene macho y hembra seleccionables (especifique al comprar).
Seis
RS485
La interfaz tiene función de protección ESD (2KV), y la velocidad de baudios admite Extracción de terminal de 600 ~ 1024000,5mm, conexión conveniente.
Siete
Indicador de comunicación
Luz indicadora de placa RUN, RS232 y RS485, fácil de usar
Ocho
Restablecer/restaurar configuración de fábrica
Restablecer/restaurar señal de ajuste de planta
Nueve
Temperatura de trabajo
-40 grados a 85 grados (grado industrial)
Diez
Salvar el medio ambiente
-40 grados a 85 grados (sin condensación)
Tres. Características de red
Admite IP estática y dinámica;
Admite conmutación automática directa cruzada de línea de red
Se pueden configurar el puerto de trabajo, la IP de destino y el puerto de destino.
En el modo de servidor TCP, cada TTL admite 4 conexiones de cliente, y varios usuarios pueden administrar un dispositivo de puerto serie al mismo tiempo.
Admite función DNS;
Soporte de actualización de firmware de red en línea;
Puede abarcar la comunicación del segmento de red, el conmutador y el enrutador; puede funcionar en LAN o en Internet.
Los Acuerdos de soporte incluyen ETHERNET, ARP, IP, ICMP, UDP, DHCP, TCP;
Compatible con Modbus TCP a Modbus RTU
Seis, configuración de parámetros del módulo
Este módulo se puede configurar mediante "software de configuración de servidor de puerto serie integrado" y páginas web. Tenga en cuenta que después de reiniciar el módulo, los parámetros recién instalados entrarán en vigor.
(1) Configuración de parámetros de configuración de software a través de servidores de puerto serie integrados inteligentes.
Los parámetros que se pueden configurar son los siguientes: módulo IP, máscara de subred, puerta de enlace, servidor DNS, dirección MAC (también disponible por defecto de fábrica), parámetros de dos puertos serie, Y una actualización de firmware para módulos a través del software de configuración.
El uso del método es el siguiente:
1, conecte el módulo a través del cable de red y la computadora o el enrutador, y encienda el módulo. El parpadeo de La Luz RUN (aproximadamente 1Hz) indica que el módulo comienza normal.
2. Configuración de parámetros básicos
(Dos) Configuración de parámetros a través de páginas web
La Configuración de la página proporciona dos versiones de chino e inglés, si desea utilizar una página web para la configuración de parámetros, en primer lugar para conocer la IP del módulo, si descuidadamente se olvida, puede mantener presionado el botón "CFG", mantener 5 segundos, restaurar la configuración de fábrica del módulo, en este momento la IP del módulo es: 192.168.1.253.

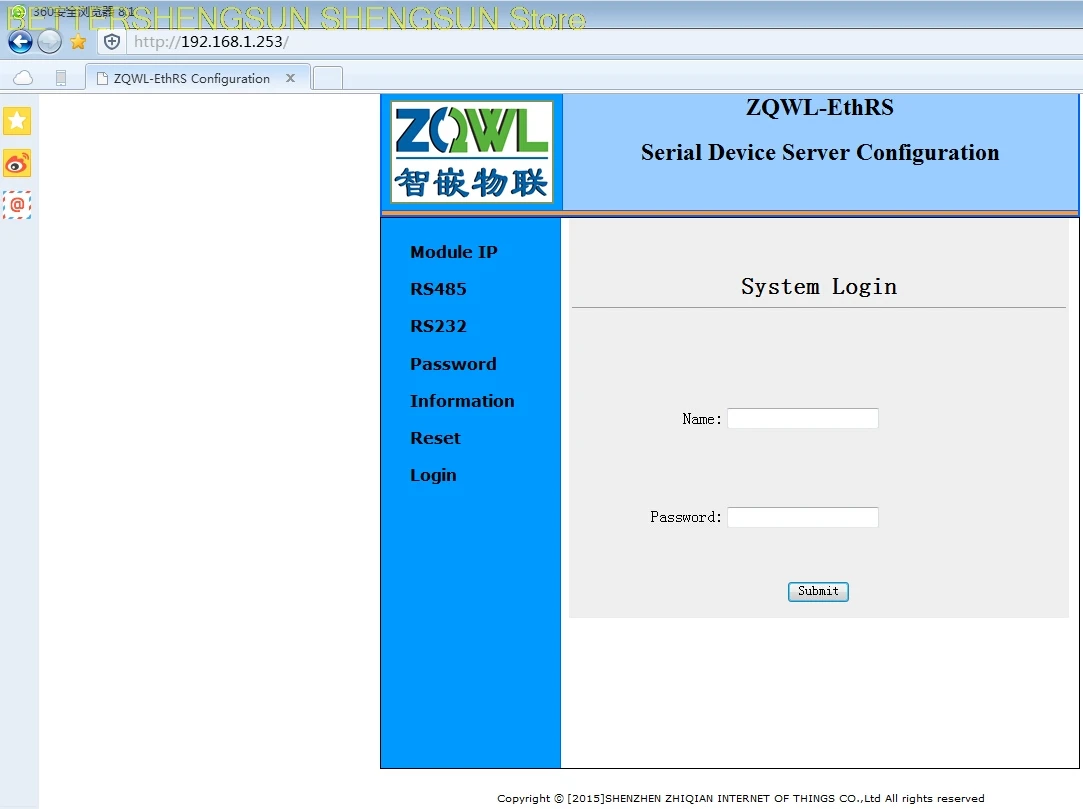

Entrada en el navegador: http:// 192.168.1.253/, volver al coche, luego a la página web de configuración, la necesidad de autenticar el nombre de usuario y la contraseña (y el software de configuración en el mismo), el nombre de usuario inicial: admin, la contraseña inicial: Admin.
Versión China:
Versión en inglés:
Cuando el aterrizaje se realiza correctamente, el módulo se puede configurar.
Como se muestra arriba, en la página "Configuración IP de dirección", puede configurar la información IP del módulo y si desea utilizar el acceso automático a IP.
Como se muestra arriba, en la página de configuración RS485 (RS232 y el mismo), puede establecer los parámetros RS485 requeridos.
Como se muestra arriba, en la página de Administración de contraseñas, puede modificar la contraseña de inicio de sesión del módulo.
Siete, prueba de módulo
(1) prueba de transmisión
Dado que este módulo es otra versión de la marca Z1, utilizamos Z1 para probar los mejores resultados de prueba.
Método de prueba: en cualquier modo de trabajo, la velocidad en baudios del puerto serie se establece en 115200, el bit de datos 8, el bit de parada 1, sin verificación, el TX y RX de las dos rutas están conectados en corto con el cable, Y los datos de 110 bytes se envían al módulo cada 10ms mediante el asistente de depuración TCP (y los datos de 11 bytes se pueden enviar al módulo cada 1ms), la velocidad de transmisión de datos alcanza el módulo. A 11 mil bytes por segundo (dos TTL al mismo tiempo), está cerca del valor teórico máximo de la velocidad en baudios. Los resultados de la prueba son los siguientes:
Ocho. Lista de entrega
Módulo uno de los dos:
