Descripción
Explicación detallada de botones y funciones:
Muestra el tipo de protocolo PD cada vez que se enciende
'----': protocolo PD no compatible
Pd2.0: compatible con el protocolo PD2.0
Pd3.0: Admite protocolo PD3.0.
Cómo cambiar el contenido de la pantalla
En la interfaz de ejecución, presione brevemente la tecla K1 para cambiar la visualización de voltaje/corriente/pantalla giratoria; Mantenga presionada la tecla K1 durante 5 segundos para cerrar el tubo digital y la pantalla indicadora, y presione cualquier tecla para activarse.
Cómo ajustar el nivel de voltaje
1.En la interfaz de ejecución, presione brevemente la tecla K2 para ingresar a la interfaz de ajuste de voltaje, el tubo digital parpadeará después de mostrar el voltaje de engranaje actual;

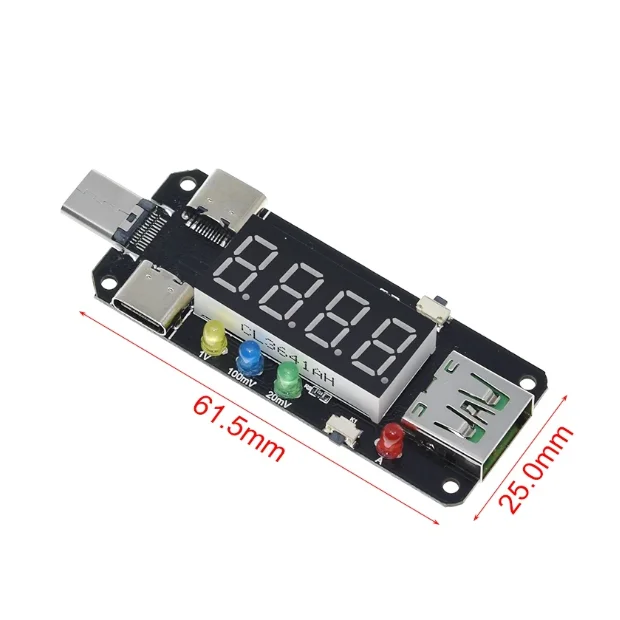

2.En este momento, a través de la pulsación corta del botón K2/K1 para modificar (K2 es más marcha, K1 es marcha menos), cambio de marcha, la primera pantalla "P7-1" (P7: un total de 7 soportes de marcha de voltaje, -1: que el número de serie del engranaje de voltaje actual) y luego muestre el valor de voltaje del engranaje actual;Si el engranaje de voltaje actual admite PPS Si el nivel de voltaje actual admite PPS, la luz indicadora del nivel de paso (20 mv 100 mv 1v) se encenderá.
3.5 segundos sin ninguna operación de tecla o mantenga presionado el botón K1 durante 2S, volverá a la interfaz de ejecución automáticamente.
Nota: "P7-L" después de un engranaje "L" para la rotación del engranaje gatillo, el engranaje L seleccionado para regresar a la interfaz operativa se activará a su vez todas las engranajes compatibles (5V/9V/12V/15V / 20 Modo V/PPS), en este modo, el indicador de voltaje del paso de la interfaz de funcionamiento será una forma de luz de funcionamiento de indicar;Esta función se puede utilizar como prueba por lotes del fabricante del cabezal de carga.
Nota: El cabezal de carga PD2.0 generalmente admite el modo de regulación de 4 a 5 pasos, mostrará el formato "P4-1" o "P5-1", el cabezal de carga PD3.0 generalmente admite el modo de regulación de 6 a 7 pasos, mostrará "P6-1". o formato "P7-1".
¿Cómo ajustar el voltaje en el modo de regulación de pasos PPS?
1.Primero, asegúrese de que el indicador de paso PPS (20 mv 100 mv 1v) esté completamente iluminado/uno de ellos está iluminado.
2.Mantenga presionado el botón K2 para ingresar al regulador PPS, el valor de voltaje del tubo digital parpadea, primero active el regulador de engranaje escalonado de 1 V;3.Mantenga presionado K2 nuevamente para cambiar al regulador PPS, el valor de voltaje del tubo digital parpadea, primero active el regulador de engranaje escalonado de 1V;3.
3. Mantenga presionado K2 nuevamente para cambiar el engranaje de paso; 4. seleccione el engranaje de paso correspondiente.
4.Después de seleccionar el engranaje paso a paso correspondiente, modifique el voltaje presionando brevemente la tecla K1/K2; Cuando la luz indicadora del engranaje paso a paso esté encendida, presione brevemente la tecla K1/K2 para salir del modo de regulación PPS y seleccione otro engranaje de voltaje;
5.5s sin ninguna operación de tecla o mantenga presionado el botón K1 2S, regrese automáticamente a la interfaz de ejecución.
Este producto está equipado con una función de memoria de falla de energía, la próxima vez que se encienda, recuerde el nivel de voltaje y el modo PD antes del corte de energía.
Aplicación del producto:
1.Este producto puede activar el cabezal de carga PD dentro del voltaje de diferentes engranajes para alimentar dispositivos externos, como: enrutadores, gatos ópticos, decodificadores o computadoras portátiles (para estar en el cabezal de carga PD para cumplir con las condiciones de la potencia para lograr la sustitución del adaptador)
2. Se puede utilizar para pruebas por lotes y envejecimiento de fabricantes de cabezales de carga PD.
