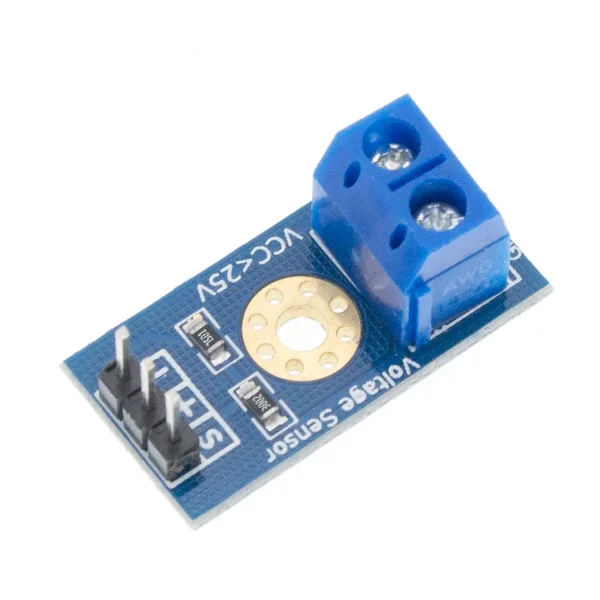

Introducción del módulo:
Este módulo está diseñado según el principio del divisor de voltaje de resistencia, puede reducir el voltaje de entrada de la interfaz del terminal en 5 veces, el voltaje de entrada analógica Arduin es de 5 V, luego el voltaje de entrada del módulo de detección de voltaje no puede ser superior a 5 V x 5=25 V (si usa 3.Sistema de 3V, el voltaje de entrada no puede ser superior a 3.3V x 5=16.5V).Debido a que el chip AVR utilizado en Arduino es un AD de 10 bits, la resolución analógica de este módulo es de 0,00489 V (5 V/1023), por lo que el módulo de detección de voltaje detecta un voltaje de entrada pequeño de 0,00489 V x 5=0,02445 V.
Parámetro:
Rango de entrada de voltaje: DC0-25V
Rango de detección de voltaje: DC0.02445V-25V
Resolución analógica de voltaje: 0,00489V

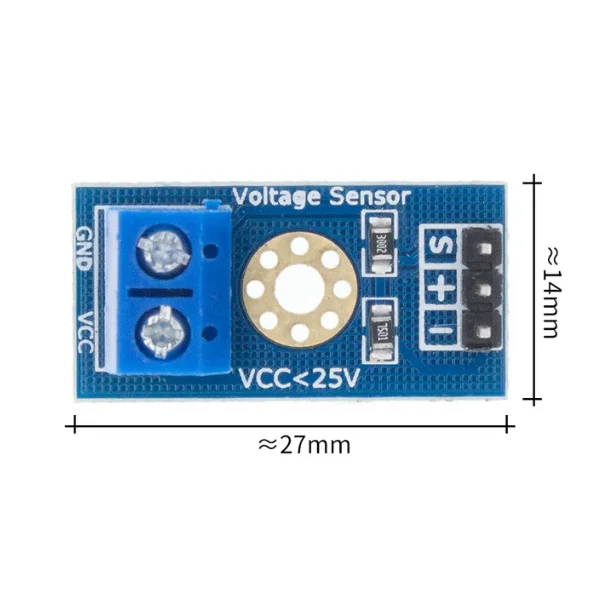

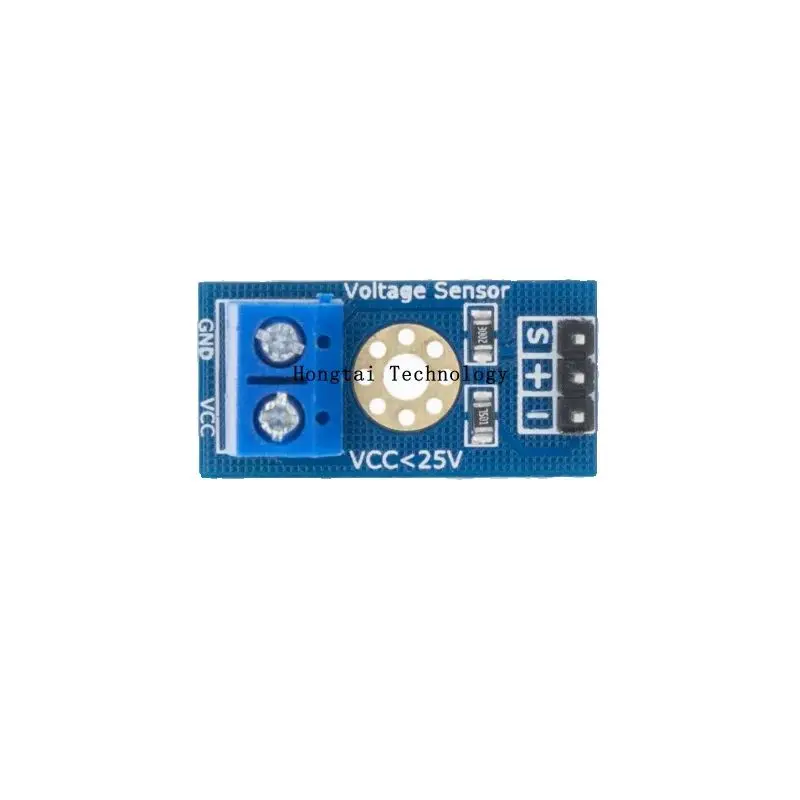

Interfaz de entrada CC: terminal positivo a VCC, negativo a GND
Interfaz de salida: "+" a 5/3,3 V, "-" a GND, "s" al pin AD de Arduin
Consulte el código:
#incluye Wire.h
int val11; int val2; int val2; int val3
int val2; configuración anular()
configuración nula()
{
pinMode (LED1, SALIDA); pinMode (LED1, SALIDA); pinMode (LED1, SALIDA)
Serial.println("Emartee.)
Serial.println("Emartee.)
Serial.println("Voltaje: "); Serial.print("V");
}
bucle vacío()
{
temperatura de flotación; val11=analogRead(1); } bucle vacío() {
val11=analógicoLeer(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10);
Serie.println(val2); // Val2=((val11%100)/10).
Serie.println(val2); retraso (1000);
