Descripción
SZCB-01Sensor de velocidad reluctancia
Descripción:
SZCB-01El sensor de velocidad giratorio de reluctancia adopta el principio de inducción electromagnética para realizar la medición de la velocidad, y una bobina se enrolla alrededor del extremo frontal del sensor. Cuando el engranaje gira, las líneas magnéticas de flujo de la bobina del sensor cambian y se genera voltaje periódico en la bobina del sensor, procesando y contando el voltaje, se puede medir la velocidad de rotación del engranaje. La carcasa del sensor está hecha de acero inoxidable, que tiene una fuerte señal de salida, buen rendimiento antiinterferencias, instalación y uso convenientes, y se puede utilizar en entornos hostiles como el humo, petróleo y gas, agua y gas, etc.
Engranaje:
Porque el engranaje está hecho de material metálico con una fuerte permeabilidad
Fuerte.
Parámetros:
▼Resistencia electrónica de CC: Tipo de baja resistencia180Ω～250Ω (15゜C);
Una alta resistencia470Ω～530Ω (15゜C).
▼Señal de salida: cuando el módulo de engranaje es4El número de dientes es un60, Espacio entre la cara del extremo del sensor y la parte superior del diente
Para1mmCuando,
Velocidad de rotación:1000Ir/Puntos, señal de salida:5Vp-p;
Velocidad de rotación:2000Ir/Puntos, señal de salida:10Vp-p;
Velocidad de rotación:3000Ir/Puntos, señal de salida:15Vp-p;
▼Temperatura de funcionamiento:-20゜C～120゜C.
▼El voltaje de prueba del sensor es500VAislamiento resistencia electrónica500MΩ.
▼Peso:100Gramo (excluyendo el cable de salida).
▼Material del engranaje: el engranaje adopta material metálico con fuerte permeabilidad.
▼Forma del diente: la forma del diente más adecuada es formar una forma de diente helicoidal.
Engranaje:2～4,Ancho de caraBMayor5mm;
Guía de selección de modelos
Código de pedido:30.-B □□□-C □□-D □.
Selección de alta y baja resistencia:A□
＊G: Alta resistencia
D: Tipo de baja resistencia

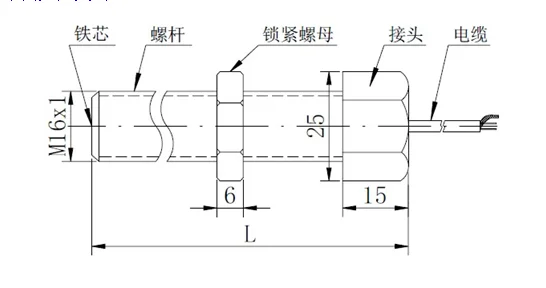

La longitud de la selección del sensor(L):B□□□ (Introduzca directamente la longitud del sensor en la unidadMmEl valor predeterminado es65mm)
Selección de longitud de cable:C □□ (Rellene directamente la longitud del cable en la unidadMEl valor predeterminado es2M)
Alternativas estructurales de conexión:D □□

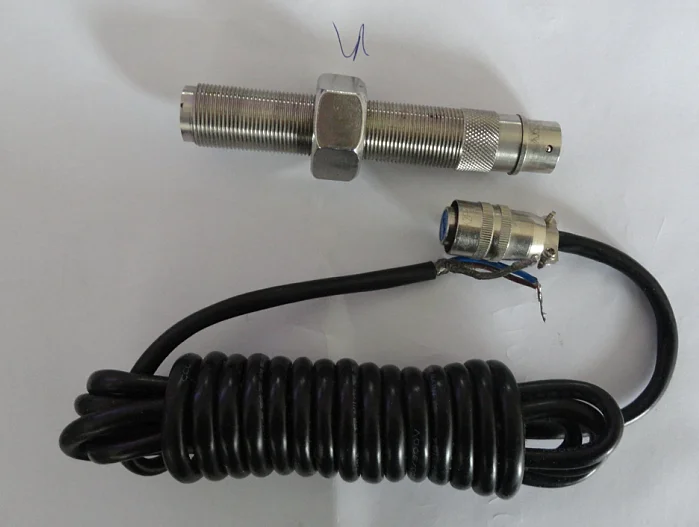

00: Modo de conexión de enchufe de aviación
＊01: Modo de conexión directa
Mark * es el valor predeterminado de fábrica. Si tiene algún requisito especial, especifíquelo al realizar el pedido.
Ejemplo completo: el Código de pedido es"SZCB-01-G-075-03-01"El producto se refiere a la longitud75mm, La longitud del cable es3mTipo de alta resistencia con conexión directaSZCB-01El sensor de velocidad de rotación.
