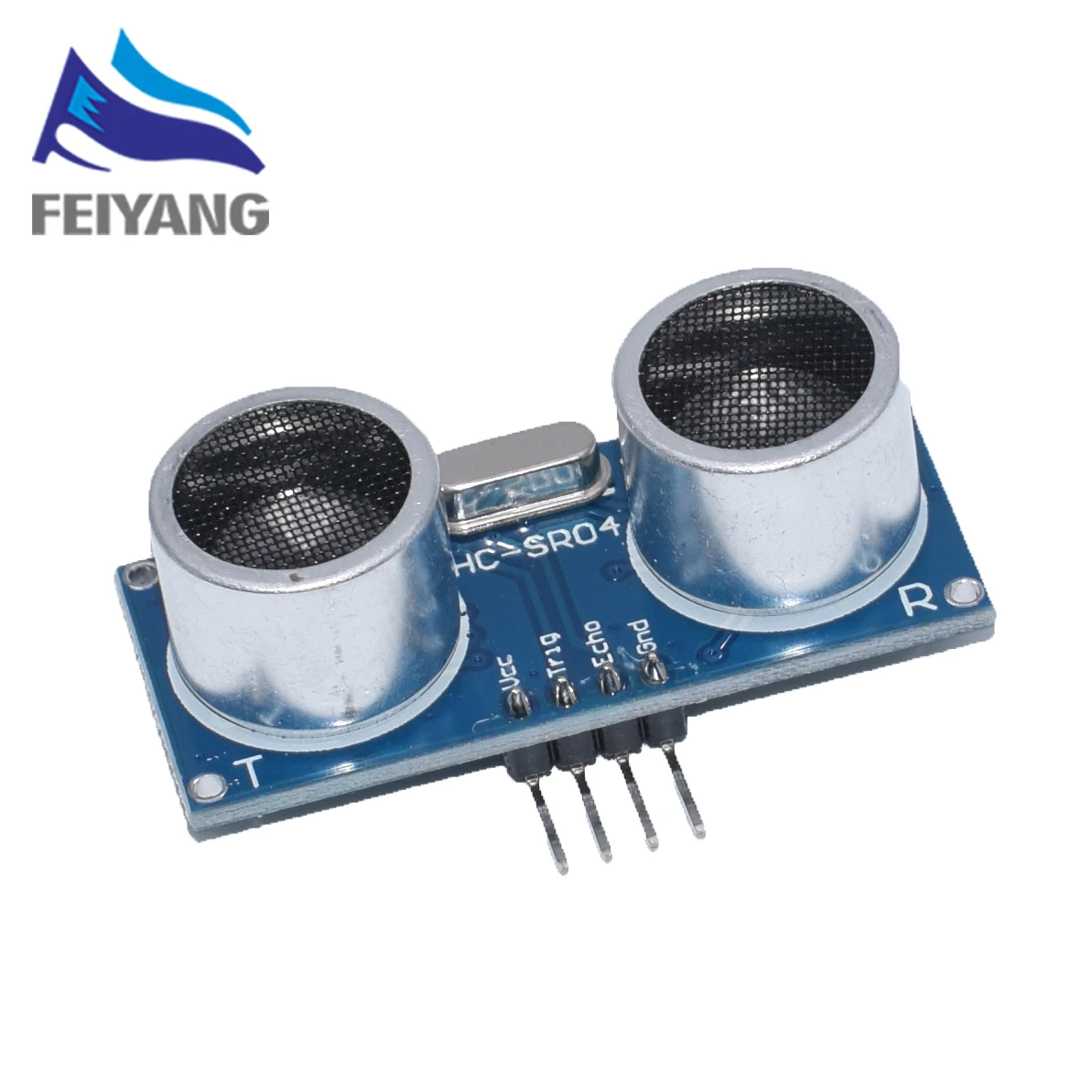

Sensor ultrasónico HC-SR04 HCSR04 al mundo Detector de ondas ultrasónicas módulo de rango HC SR04 HCSR04 Sensor de distancia para Arduino

Name: Sensor ultrasónico HC-SR04 HCSR04 al mundo Detector de ondas ultrasónicas módulo de rango HC SR04 HCSR04 Sensor de distancia para Arduino
Brand: SAMIORE ROBOT
SKU: 385808
Price: 1.36 EUR
Availability: InStock
Rating: 4.6 (11 reviews)

11 opiniones

En Stock

1,36 €

~~2,34 €~~ -58.12%

Comprar ahora

Con la garantía de

82 unidades vendidas

Última actualización: 2026-01-01T20:22:32.506Z

Descripción

1, el rendimiento de este módulo es una medida estable y precisa de la distancia.Y módulo de rango ultrasónico extraño comparable SRF05, SRF02.Precisión del módulo, puntos ciegos (2 cm) súper cercanos, la medición de distancia estable es fuerte según este producto con éxito en el mercado.Este módulo tiene una capacidad completamente modesta del módulo antirrobo GH-311

Dos parámetros técnicos principales:
1: Voltaje: DC5V 2: Corriente de reposo: 2mA
3: salida de nivel: la salida del alto-5V 4: nivel: el final de 0V
5: Ángulo de inducción: no más de 15 grados: rango de detección: 2 cm-450 cm

7: Alta precisión: hasta 0,3 cm

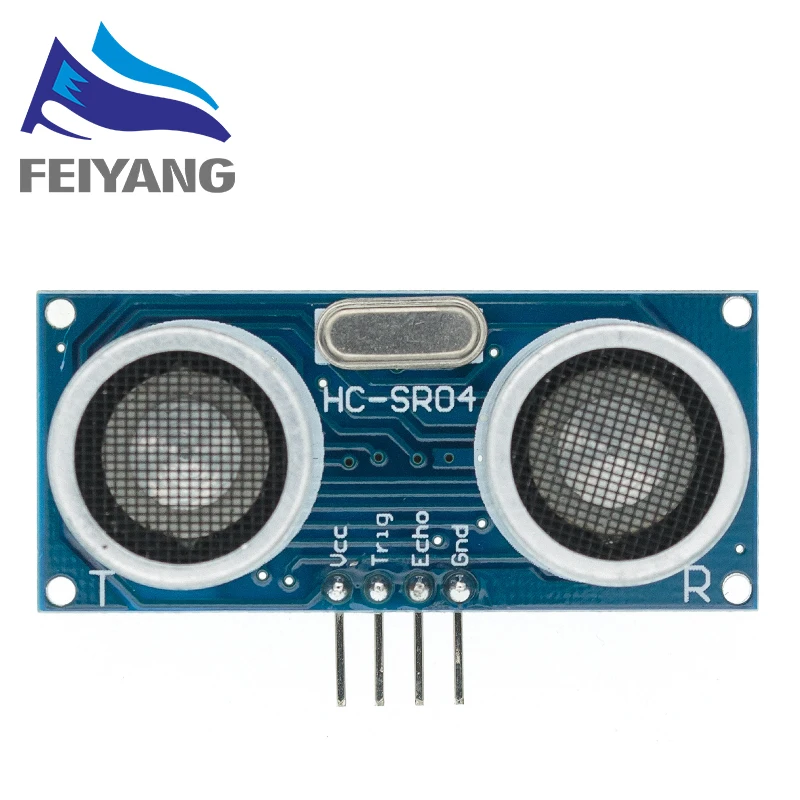

Cableado del panel, VCC, trig (lado de control), eco (extremo receptor), salida (pies vacíos), GND

Nota: Resistencia de dominadas interna de 10K de clavija TRIP, clavija de puerto IO del microcontrolador TRIP hacia abajo y luego a una señal de pulso de 10us.

Pin OUT para este módulo como pin de salida del interruptor cuando el módulo antirrobo, ¡los módulos de alcance no usan este pie!

Nota: El módulo debe insertarse Afortunadamente, la placa de circuito se vuelve a energizar y evitar el alto mal funcionamiento si se han reenergizado antes de resolverlo.

Se puede proporcionar un programa de alcance: C51, microcontrolador PIC18F877 Yoshitatsu tres referencias de prueba MCU.

3 el módulo URF04 funciona:

(1) Disparador IO que oscila a al menos 10us de señal alta;

(2) el módulo envía automáticamente ocho ondas cuadradas de 40 kHz, detecta automáticamente si regresa una señal;

(3) una señal para regresar a una alta salida IO, alta duración del tiempo ultrasónico desde el lanzamiento hasta el regreso.

Distancia de prueba=(tiempo alto * velocidad del sonido (340 M/S)) / 2;

Este producto es fácil de usar y tiene un puerto de control alto por encima de 10US, puede esperar la salida alta en el puerto de recepción.Una salida puede abrir el temporizador y se puede leer cuando este puerto tiene un valor de temporizador bajo para que el rango de tiempo se calcule la distancia.Un ciclo de medición tan continuo, usted se mueve para medir el valor que podemos lograr ~ ~~

El módulo funciona:

(1) Disparador IO que oscila a al menos 10us de señal alta;

(2) el módulo envía automáticamente ocho ondas cuadradas de 40 kHz, detecta automáticamente si regresa una señal;

(3) la señal a regresar, una alta salida IO, alta duración de

Tiempo ultrasónico desde el lanzamiento hasta el regreso. Distancia de prueba=(tiempo alto * velocidad del sonido (340 M/S)) / 2;
