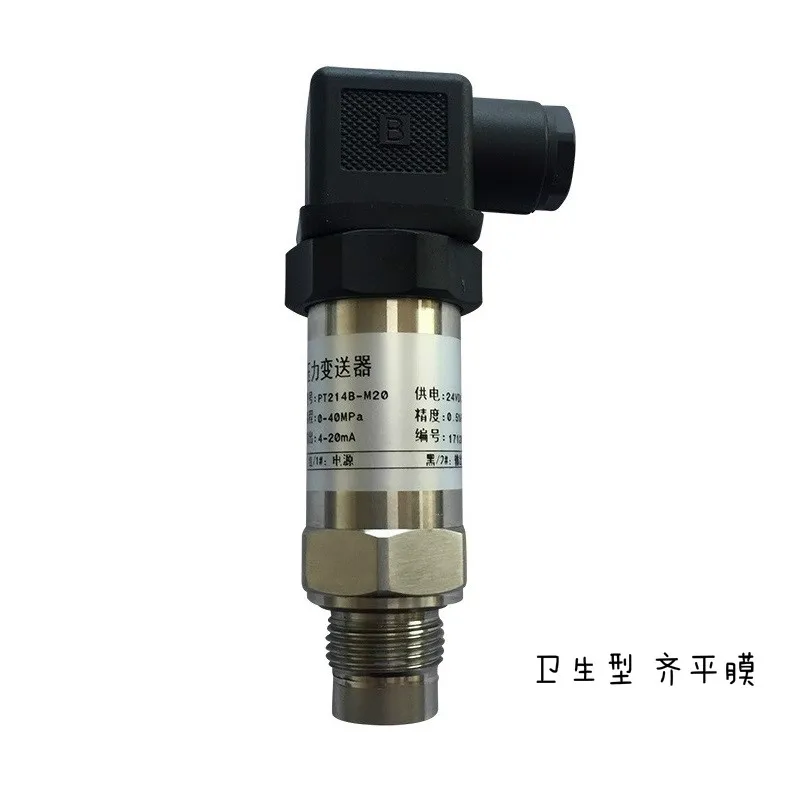

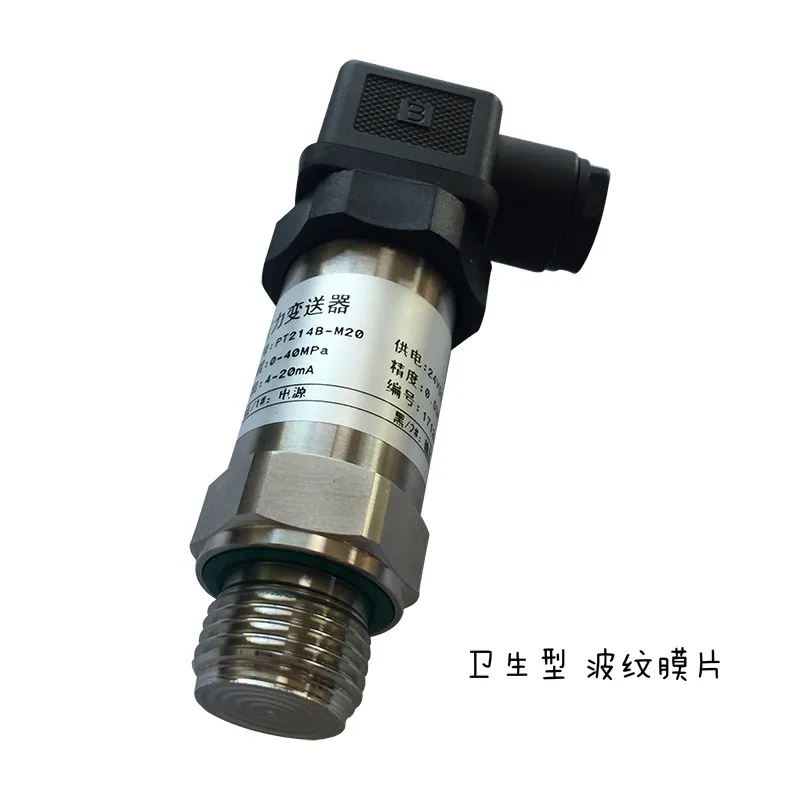

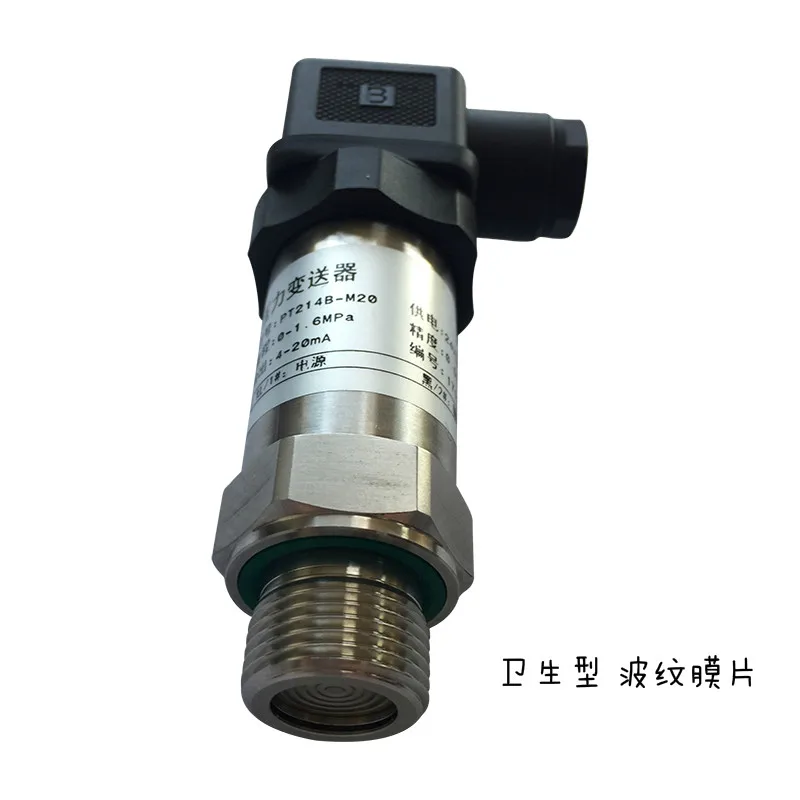

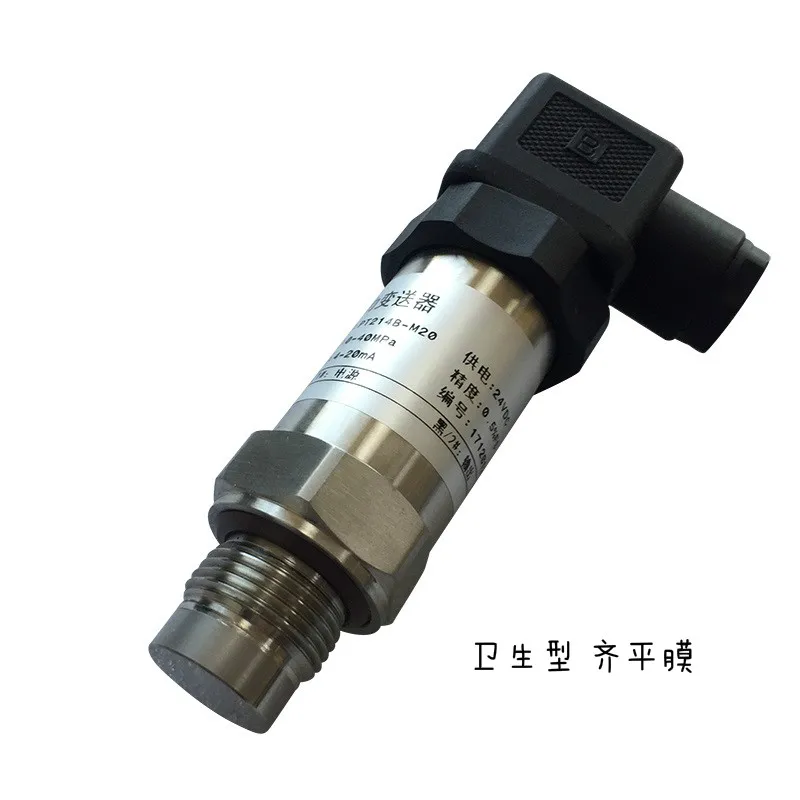

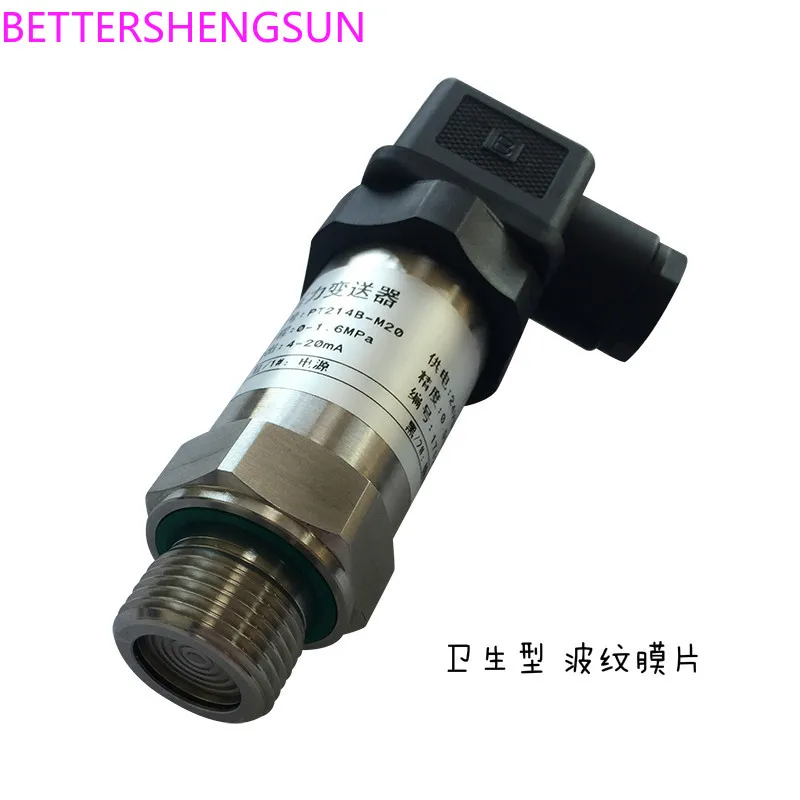

Descripción
Esta serie de productos son diafragma de aislamiento de acero inoxidable y estructura completamente soldada, y el diseño de estructura de membrana plana del sensor es adecuado para varias presiones de medios viscosos.
Medición de fuerza, adecuada para entornos con estrictos requisitos de higiene, tiene una fuerte resistencia a la corrosión y el rango de temperatura puede alcanzar hasta 100 ℃; Sensor
Las interfaces de conexión están disponibles con forma de rosca, abrazadera y brida.
Estructura compacta, instalación conveniente y protección contra sobretensiones
Alta precisión, buena estabilidad, velocidad de respuesta rápida y estabilidad a largo plazo
La aplicación en el sitio/Campo aplicable
Se utiliza principalmente en alimentos, medicinas y muchos entornos de medición con requisitos de higiene.
Parámetros de rendimiento/Parámetro de rendimiento
Rango de presión: -0,1-60mpa Opcional
Grado de precisión: 0.5% FS (estándar), 0.25% FS (alta precisión)
Señal actual: 4-20mA
Señal de voltaje: 0-10V, 0-5V, 0,5-4,5 V, 1-5V
Voltaje de la fuente de alimentación: + 24VDC, + 12VDC, + 5vdc, 9-36vdc
Enlaces de proceso: M20 * 1,5, G1/2, 1/2npt, G3/4, abrazadera de 1,5 pulgadas, abrazadera de 2 pulgadas, conexión de brida, etc.
Conexión eléctrica: Din Husman, enchufe de aviación, gran impermeable
Capacidad de carga: tipo de corriente ≤ 500Ω
Temperaturas compensadas: 0-80 °C
Temperatura de trabajo:-20-120 °C
Capacidad de sobrecarga de seguridad: 150%
Máxima capacidad de sobrecarga: 200%
Deriva de temperatura: 0.02% FS/℃
Estabilidad a largo plazo: 0.2% FS/año

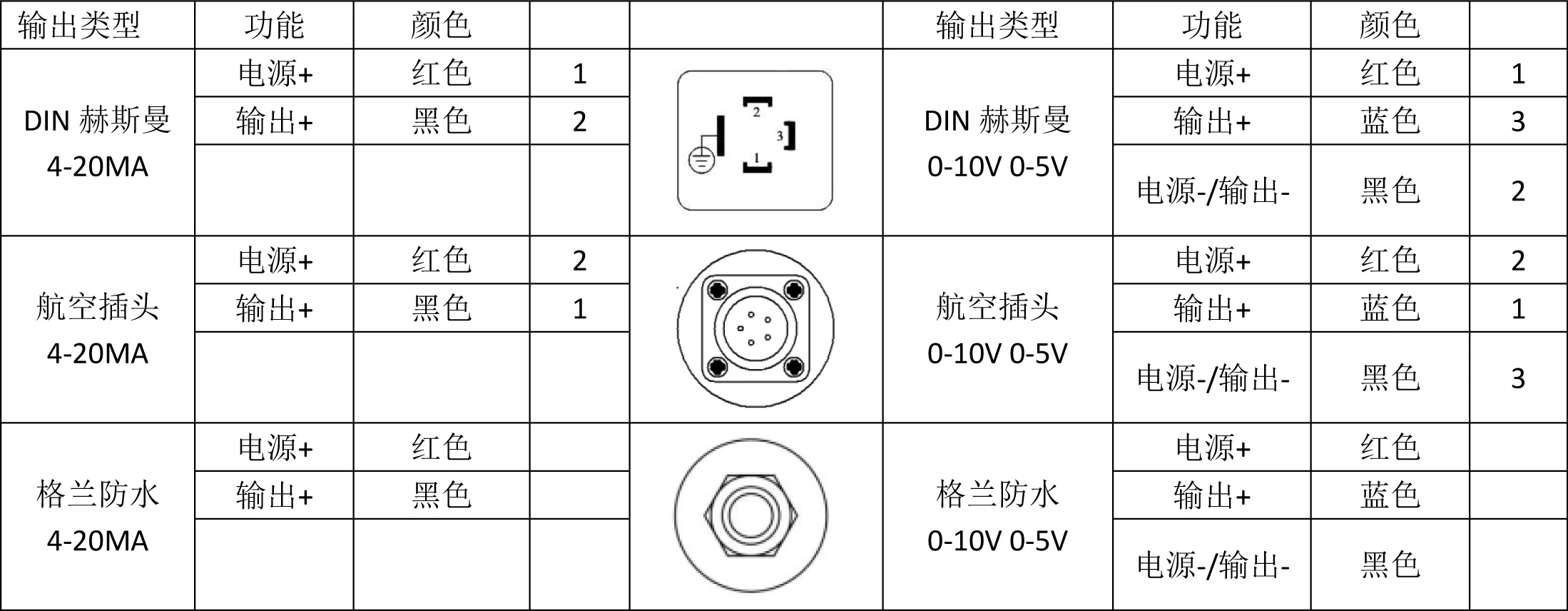

Cableado Introducción/Introducción al cableado
Precauciones para la instalación y el uso del producto/Asuntos que requieren atención
1. Encienda el transmisor durante 10 minutos antes de la medición para comprobar si es normal. Si hay alguna situación anormal, Corte inmediatamente la energía e informe a la fábrica para que lo maneje. No lo desmonte usted mismo.
2. Cableado No son estrictamente de acuerdo con los requisitos de especificación Cableado, está estrictamente prohibido equivocarse.
3. No coloque materias extrañas duras en la cámara de presión del transmisor. No utilice objetos duros para tocar el diafragma cuando utilice los productos de la serie Diaphragm de la cubierta del teclado, de lo contrario causará el producto
Completamente dañado.
4. Los productos a prueba de explosiones de Din Husman Outlet y carcasa de aluminio se pueden seleccionar con la pantalla in situ "Cabezal de reloj, los productos convencionales no se pueden usar para medir el medio de corrosión, requisitos anticorrosión, todos
Debe ser especialmente presentado al realizar el pedido.
5. Al instalar el producto, verifique si el tamaño del conector de rosca en el sitio es el mismo que el del producto. Al instalar o desmontar, solo puede usar una llave inglesa para atornillar el hexágono del producto, y está estrictamente prohibido atornillarlo y transferirlo.
La conchaY piezas de unión de plomo, de lo contrario el producto se dañará por completo.
6. El producto tendrá una garantía de 1 año a partir de la fecha de entrega. A excepción de cualquier problema de calidad causado por razones humanas, uso inadecuado o factores incontrolables, el producto se reparará o reemplazará de forma gratuita.
